【原创】电动汽车车载充电机电路的设计原理

创始人

2025-10-04 20:03:09

0次

专家门诊

熊老师您好！我检修过几台电动汽车的车载充电机，不明白车载充电机电路板，为什么要设计成将进入的交流电整流后，又逆变成交流电升压，二次整流输出。如果交流电一进入就升压，再整流输出，不是可以省去一个整流电路，还可省去了一个逆变电路，更加简单可靠吗？

山东读者：田亮

电动汽车车载充电机电路板如图1所示，如果按照你所说的去做，确实简单，但不可靠。因为电路中难以采用先升压再整流后输出的简化电路，主要有以下几方面原因。

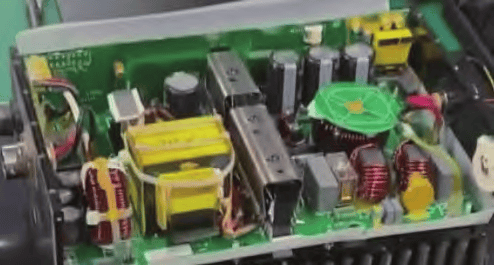

图1 车载充电机内部电路板

一是电网兼容性问题。车载充电机通常要接入不同标准的电网电源，像常见的家用220V交流电等，电压高时可达310V，低时只有100V，如果先升压，对于这样的市电输入，在没有合适的前期整流、逆变等处理环节配合时，简单的充电电路无法很好地适应不同地区、不同规格电网电压的波动，容易出现不兼容甚至损坏设备的问题。

二是控制精度与灵活性不足。先通过EMI电路去干扰再整流，然后逆变、升压、二次整流，这个流程能在各个环节利用电子器件实现精准的控制，比如通过PFC电路进行功率因素校准，让电压和电流的相位频率一致。要是简化为先升压再整流，后续对于电能的控制就会变得很粗糙，难以满足电动汽车动力电池在不同充电阶段(如恒流充电、恒压充电阶段)对充电电流、电压高精度、灵活调节的要求，不利于高压电池的良好充电和寿命保障。

三是安全保障难度增大。完整的先整流、逆变、升压再整流流程中，每个环节都有相应配套的保护电路和安全机制，能够依次对过压、欠压、过流等异常情况进行监测和处理。而简化电路后，集中在后续进行处理时，一旦出现异常情况，很难及时且有效地进行应对，容易使电池或整个充电机电路面临较大安全风险，无法确保充电过程的安全可靠。
