在当今高速发展的电子行业，设备运算速度飞速提升，电路板集成度日益攀高。随之而来的电磁干扰（EMI）问题，已不再是边缘挑战，而是直接影响产品稳定性、性能与市场准入的主要瓶颈。传统的磁屏蔽解决方案往往成本高昂或效果有限。为从根本上应对这一考验，我司推出的一体成型电感系列产品。其优越的高越屏蔽性能，正为消费电子、汽车电子、通讯基础设施及工业控制等领域提供颠覆性的解决方案，重新定义功率密度与电磁兼容性的标准。

  结构本质革新：铸就无可匹敌的电磁屏蔽壁垒

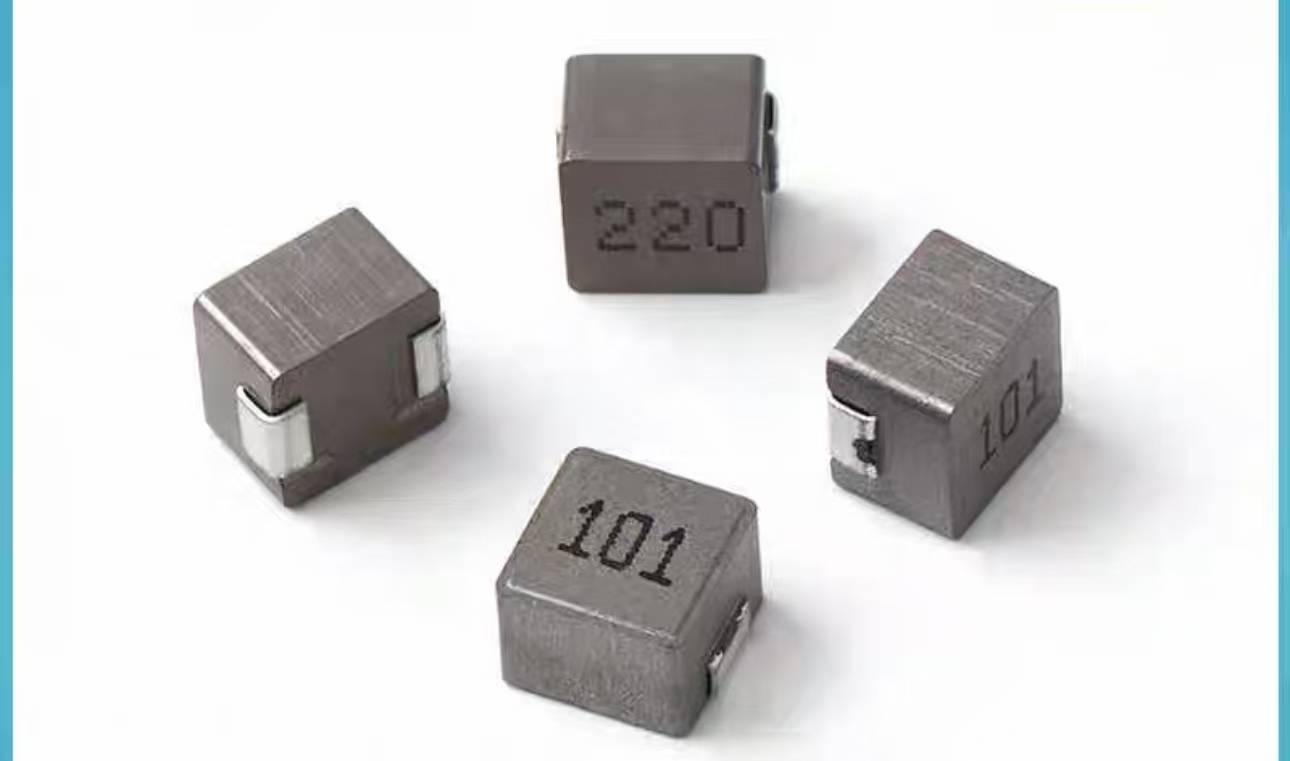

  一体成型电感的技术突破，源于其从结构本质上对传统设计的超越。不同于将磁芯和线圈分步组装的旧有工艺，它采用先进的一次性模压成型技术。该工艺将精密的铜线绕组完全嵌入到特制的、具有高磁导率的金属磁性粉末中，在高温高压下形成一个分子结构致密、物理结构坚固的整体。

  这一近乎无缝的集成结构，是成就其高越屏蔽性能的物理基础，主要体现在三个方面：

  磁路封闭： 传统绕线电感的磁路是开放的，磁场会不可避免地向外泄露。而一体成型电感外部的金属粉末复合磁壳，构成了一个高效的“法拉第笼”式屏蔽层。它能将绝大部分磁力线强制约束在电感本体内部，形成闭合磁路，从而将磁场的对外泄露降至极低水平，同时也有效阻挡了外部杂散磁场的侵入。

  从源头抑制电磁辐射： 磁场泄露是电磁辐射的主要源头。通过上述的磁屏蔽，一体成型电感从根源上大幅抑制了高频开关工作时产生的电磁场辐射。这不仅使终端设备能够更加轻松地通过FCC、CE、CISPR等日益严格的国际电磁兼容性（EMC）认证，更极大地提升了系统内在的抗干扰能力，保证了在复杂电磁环境下的信号完整性。

  保障性能的长期稳定性： 机械结构稳定性是屏蔽性能持久可靠的前提。一体成型结构避免了传统电感因胶水老化、磁芯开裂或线圈松动导致的屏蔽性能劣化。其优越的耐热性、防潮性和抗机械振动能力，确保了在强度工作环境下，高越屏蔽性能能够始终如一，保障终端产品的长期使用寿命和可靠性。

  高越屏蔽性能驱动的应用价值

  高越屏蔽性能并非一个孤立的参数，它为电子产品设计带来了连锁性的正面效应，创造出价值：

  极大提升功率密度，赋能设备小型化： 由于电磁干扰极低，设计师可以放心地将一体成型电感放置在CPU、GPU、ASIC等对噪声极其敏感的芯片的极近位置。这缩短了功率路径，减少了寄生参数，不仅优化了电源传输效率，更极大地释放了PCB空间，使得智能手表、智能手机、AI加速卡等追求紧凑设计的产品成为可能。

  从“抗扰”到“免扰”，增强系统可靠性： 在数据中心服务器、汽车ADAS（高级驾驶辅助系统）、医疗设备等关键应用中，任何由EMI引起的信号抖动或数据错误都可能导致严重后果。一体成型电感通过提供“洁净”的局部电源环境，将从系统层面减少偶发性故障，降低误码率，为高可靠性要求的应用场景奠定坚实基础。

  简化系统设计，加速产品上市并降低成本： 对于传统电感，工程师常常需要设计额外的金属屏蔽罩、增加滤波电路或进行复杂的版图隔离，这些都增加了设计复杂度、物料成本（BOM Cost）和组装工时。一体成型电感的“自带屏蔽”特性，使设计得以简化，缩短研发周期，从而帮助客户更快地将产品推向市场。

  展望未来：静默动力，驱动智能世界

  我司始终致力于成为全球客户在磁性元器件领域值得信赖的创新伙伴。我们深刻理解，在5G、物联网、人工智能和电动汽车的时代，电源的效率与纯净度是系统性能的基石。我们的一体成型电感产品系列，正是这一理念的杰出体现，其高越屏蔽性能已成为驱动下一代电子技术不可或缺的“静默动力”。

  未来，我们将继续加大研发投入，深耕于此，与全球客户携手，共同迎接一个更高效、更稳定、更互联的智能世界。
