FP135 70V、高侧、电流输出电流分流监控器
创始人
2025-11-03 18:07:24
0次
FP135是一款高侧单极电流检测放大器芯片。此类器件兼具宽输入共模电压范围和低静态电流，并且采用小型SOT-23封装，广泛适用于各类应用中设计。
输入共模和电源电压相互独立，也可以直接接一起。FP135的电压范围为3.3V至70V，静态电流仅为240μA，允许电源连接到电流测量分流器的任一侧，同时误差非常小。
工作流程如下：

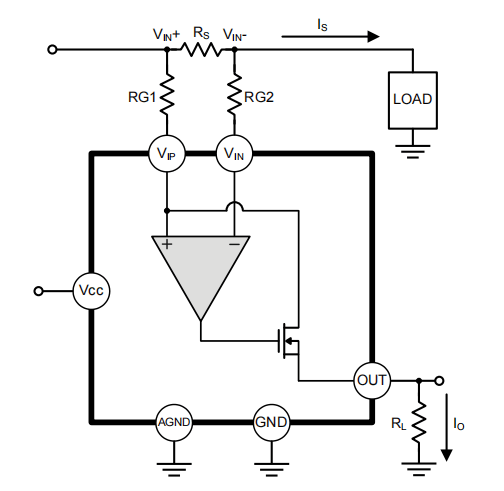

FP135通过测量负载电流在检测电阻上产生的压差进行工作：内部差分放大器将压差放大，并通过MOSFET以源极跟随形式，输出一个与负载电流严格成线性比例的电压信号。有三个外部电阻，可以通过改变这三个外部电阻器的值来调整增益。
尽管该电路专为分流测量而设计，但同时也非常适用于创造性应用中的测量和电平转换。
FP135采用SOT23-6 封装， 额定温度范围为-40°C至125°C。
特性
·完整的单极高侧电流测量电路
·宽电源和共模范围
· FP135:3.3V至70V
· FP136:3.3V至90V
· FP137:3.3V至45V
·独立电源和输入共模电压
·3个电阻增益设定
·低静态电流：220μA(典型值）
·宽温度范围：-40°C 至+125°C
·6引脚小外形尺寸晶体管(SOT)-23 封装
应用
分流测量：储能 大功率适配器 BMS

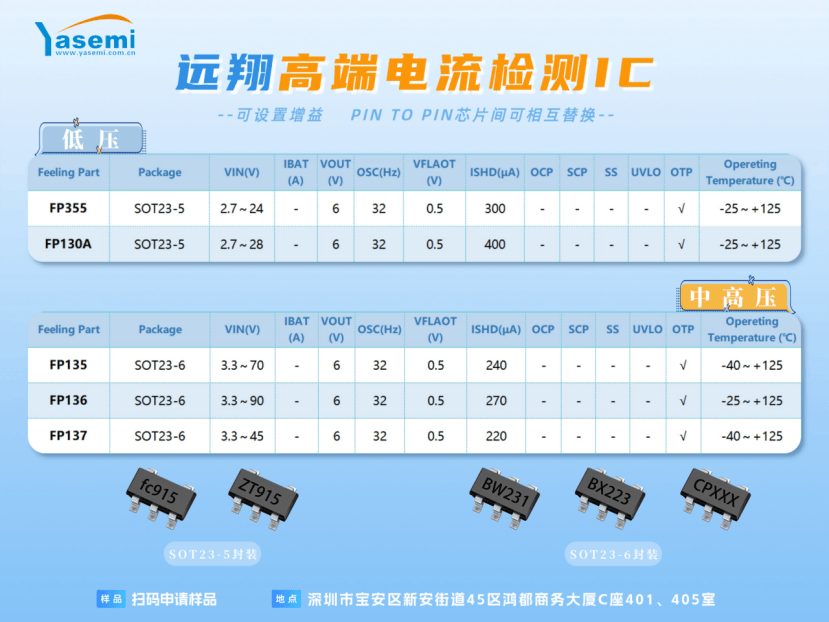

参数 与其它产品相比 电流感应放大器模拟输出
