一、概述

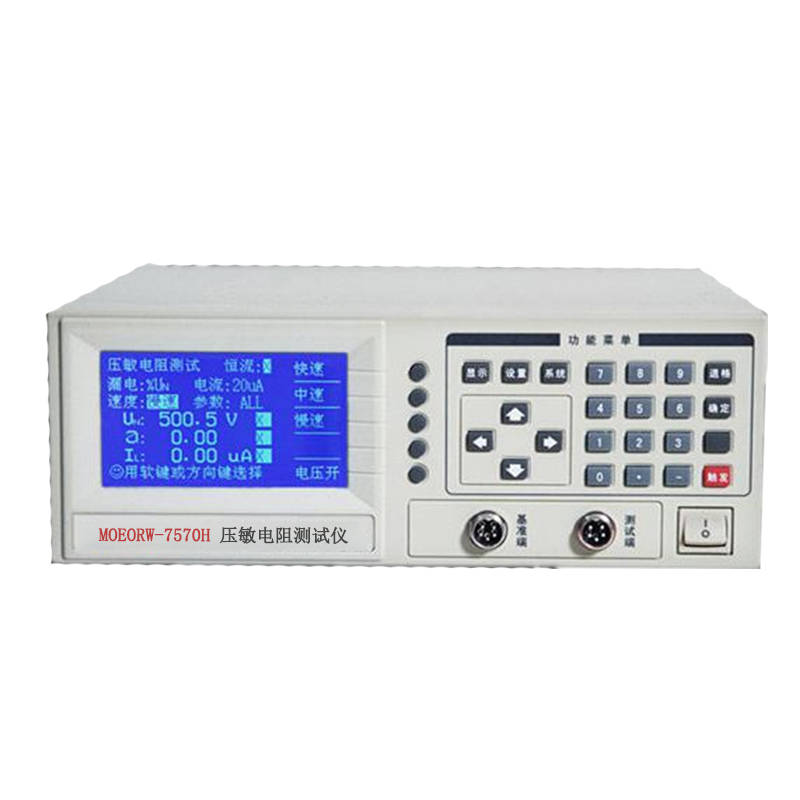

MOEORW-7570H 型压敏电阻测试仪是专为压敏电阻分选设备设计的配套智能测试仪器，核心用途是对限压型伏安特性器件进行参数测量，涵盖压敏电阻器、氧化锌避雷器、稳压管等常见器件，可精准测量这类器件的压敏电压（UN，也常称直流参考电压）、压比（Kr）以及漏电流（IL）三项关键指标。

在实际操作中，仪器的输出电压可根据测试需求自由设置。当选择与测试场景适配的输出电压时，能够有效减少测试过程中因接触产生的电弧，降低对器件和仪器的潜在影响。同时，仪器面板配备空白键，通过该按键可直接控制输出电压的打开与关断，为操作人员提供便捷的安全控制方式，减少触电风险。

二、基本技术指标

显示范围

电压显示：当设置电压≤135V 或 200V 时，采用低电压量程显示模式，显示格式为 XXX.XX V，确保低电压区间的显示精度；当设置电压＞135V 或 200V 时，自动切换为高电压量程显示模式，显示格式为 XXXX.X V，适配高电压测试场景的读数需求。

Kr 或 a 值显示：显示范围覆盖 0.000－999.9，可满足不同规格器件压比参数的精准读取。

漏电流（IL）显示：显示范围为 0.00uA－2200.0uA，能够捕捉从微小到较大漏电流的数值变化，适配多种测试需求。

输出电压：输出电压区间为 5－1400V，根据测试需求分为两档，分别为≤135V 档位和＞135V 档位，可灵活匹配不同压敏电阻的测试电压要求。

测试参数：支持两种参数测试模式，一是三参数同步测试，可同时测量 UN、Kr、IL；二是单参数独立测试，可选择测量 UN1.0、UN0.1 或 V/I 参数，满足不同场景下的测试侧重点需求。

测试速度（注：以下速度数据基于测试时间设置为 0mS 时的实测结果）

单参数测试：提供三种速度模式，快速模式下测试速度为 25mS / 次，适用于批量快速分选场景；中速模式为 32mS / 次，平衡速度与精度；慢速模式为 44mS / 次，侧重高精度测量需求。

三参数测试：同样提供三种速度模式，快速模式测试速度为 60mS / 次，中速模式为 80mS / 次，慢速模式为 116mS / 次，可根据测试效率与数据精度需求灵活选择。

压敏电压测量范围：测量区间为 5.00～1400V，仪器电源内阻约为 2KΩ，该内阻参数可辅助操作人员更准确地分析测试数据，确保测量结果的合理性。

恒流精度：提供两种恒流规格，分别为 1000μA±5μA 和 100.0μA±2.0μA，在不同恒流需求下均能保持稳定的电流输出，保障测试条件的一致性。

电压测量精度：电压测量误差控制在 0.5%±0.1V 范围内，既保证了测量的整体准确度，又通过固定误差项（±0.1V）优化低电压区间的测量精度。

漏电流测量方式：漏电流测量需在特定电压条件下进行，可选择在设定电压下测量，或在 U1mA 值乘以设置百分数后的电压下测量，适配不同标准或测试规范的要求。

恒压误差：恒压输出状态下，误差≤±0.5%，能够为测试过程提供稳定的电压环境，减少电压波动对测量结果的影响。

漏电流测量范围：与显示范围一致，为 0.00uA～2200.0μA，覆盖多数压敏电阻器件的漏电流测试需求。

漏电流测量误差：漏电流测量误差≤±1%，确保漏电流数据的可靠性，为器件质量判断提供准确依据。

使用条件

环境温度：适用温度范围为 0～35℃，在此区间内仪器可保持稳定性能，避免极端温度对内部元件及测量精度的影响。

相对湿度：允许的湿度范围为 0～80% RH，需避免在高湿环境下长期使用，以防仪器内部受潮损坏。

电源要求：输入电源为 220V±5%、频率 50～60HZ，仪器功率为 60VA，连接电源时需确保电压与频率符合要求，避免电源异常导致仪器故障。

三、注意事项

仪器应在技术指标规定的环境中使用，仪器特别在连接测试元件的测试端应远离强电磁场，以免对测量结果产生影响。

在排除故障，需打开仪器外壳时，应关掉电源开关并拔下电源插头，拔下电源插头后仪器内部仍然带电，需等待 20 分钟后仪器内部才不带电，打开也不要随意更换 内部器件及调试内部电位器，以免影响测量准确度。

仪器打开电源后，需预热 20 分钟，然后进行测量，以保证测量的准确度。
