示波器触发功能允许您在特定时间点启动示波器的测量扫描。这对于捕获周期性信号或研究瞬态事件非常有用。您可以配置触发器，使其在信号的上升沿或下降沿，或任何输入通道上的特定电压电平上启动扫描。您还可以设置触发器，使其在输入信号超出特定电压范围时启动扫描。

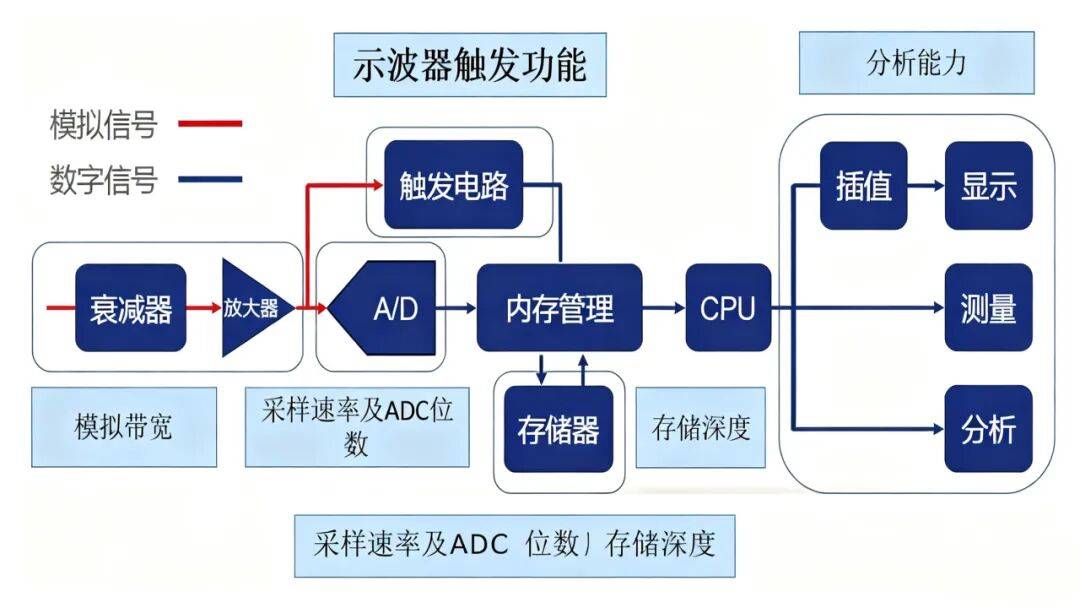

数字示波器拥有非常丰富的触发功能，触发的作用是捕获所需要且稳定的信号波形，设置波形的时间零点。本文将介绍示波器的几种基础触发。

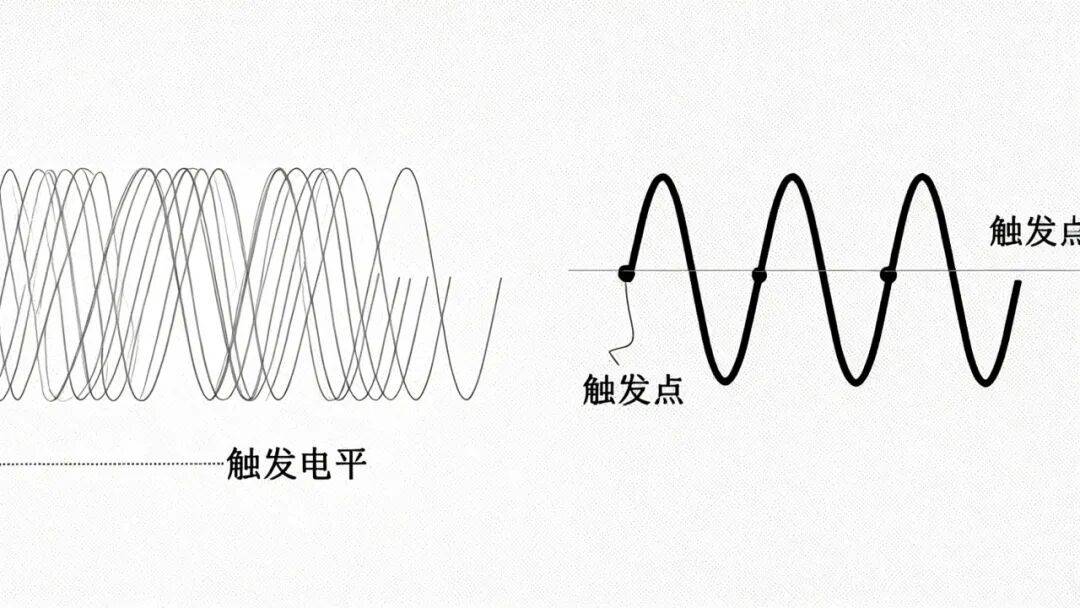

一、示波器触发的作用

• 每一次采集信号都以满足触发条件的时刻为基准点；
• 每一次采集的信号都以此同步，从而显示稳定的波形；
• 过滤掉用户不关心的波形，捕获用户需要的波形。

二、边沿触发

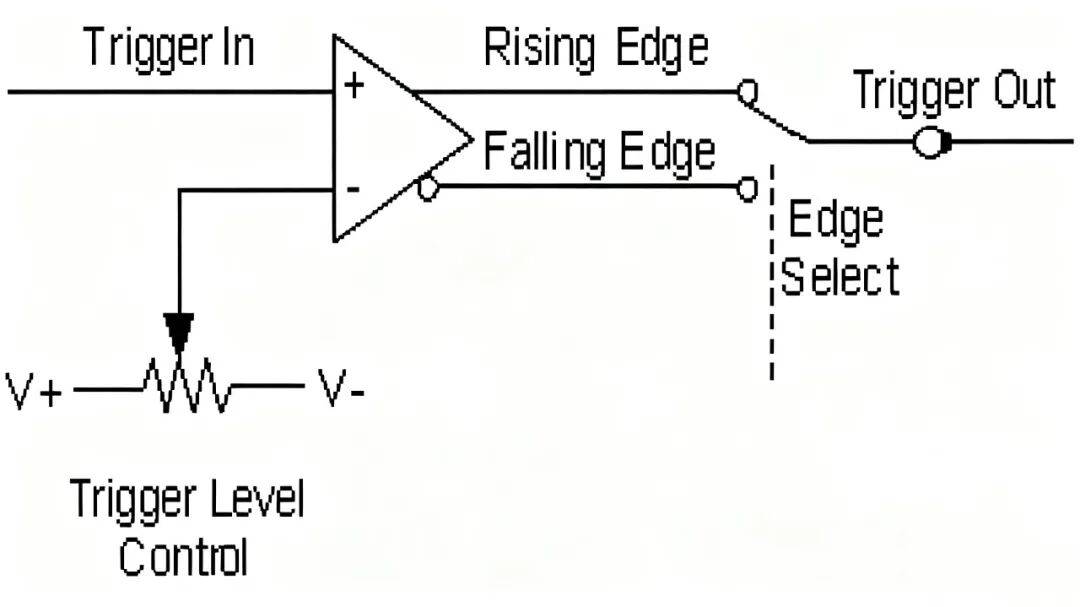

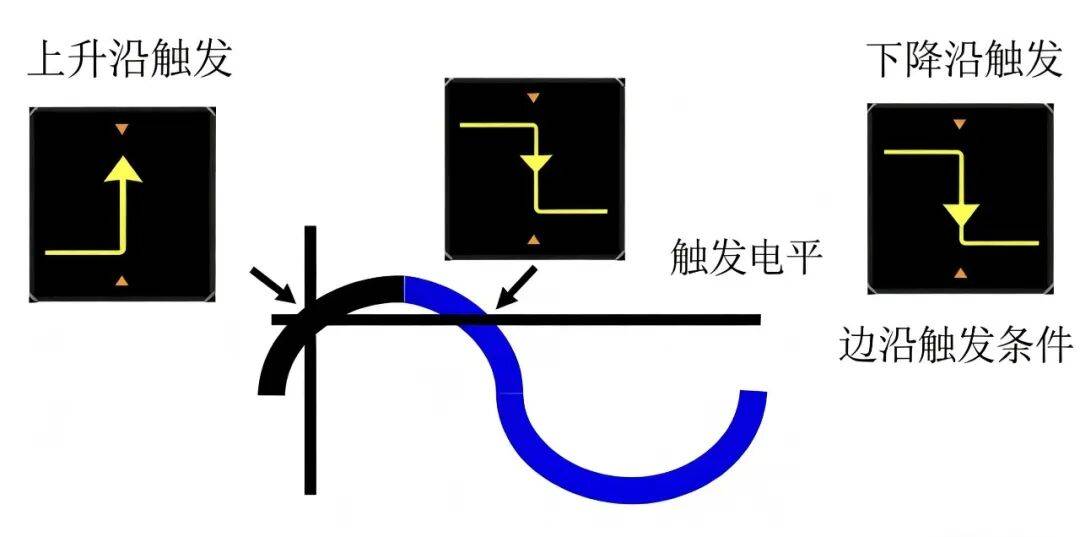

边沿触发是示波器默认的触发条件，示波器将输入信号与预先设置的触发电平进行比较，当信号由低于阀值电平变换到高于阀值电平时，即是上升沿触发，反之则为下降沿触发。

三、脉冲宽度触发

• 采集特定脉冲宽度信号时使用。
• 先定义两个脉冲宽度T1及T2，T1
• 脉冲信号的寬度T，当T1T2时，触发 – 称为外部(Outside)触发。
• 可选择正或负脉冲触发。

四、欠幅触发

• 采集脉冲振幅突然变小的信号时使用。
• 先定义两个振幅门限(Thresholds)电压A1及A2，A1
• 脉冲信号的振幅A，当A1
• 可选择正或负脉冲触发。

五、斜率触发

• 采集快速上升(下降)或缓慢上升(下降)的脉冲信号时使用。
• 先定义一个脉冲的高门限值A1及低门限值A2，A1A2的时间差为T。
• 脉冲信号A1A2间的上升(下降)时间，若小于(慢于)或大于（快于) T时，触发。
• 可选择正或负边缘触发。

六、建立/保持触发

• 采集建立及保持时间违规的数字信号时使用。
• 需占用两个通道，分別为时钟(Clock)及数据(Data)。
• 先定义时钟及数据的位置，然后定义建立时间Ts及保持时间Th。
• 在参考触发点之前的时间，为前一数据的保持时间，之后的时间，则为后一数据的建立时间。
• 任一数据的建立或保持时间小于定义建立时间Ts及保持时间Th时，触发。

七、区域触发

在已有触发的基础上，通过在显示屏幕划定一个区域，来规定一个二级触发。
