随着新能源汽车800V高压平台加速普及，车载充电机（OBC）作为交流电与直流电池的核心能量枢纽，其功率转换效率与可靠性已成为决定用户补能体验的关键。微硕WINSOK推出的N沟道高性能场效应管WSF4N65，凭借650V超高耐压与2600mΩ优化导通电阻，成为6.6kW级车载充电机功率因数校正（PFC）电路的理想开关器件。

市场趋势驱动产品需求

2025年全球车载充电机市场规模预计突破85亿美元，800V平台车型占比超35%，年复合增长率达28%，核心驱动力：

1、高压平台降本增效：800V电池架构使充电电流减半，线束成本降低40%，但要求功率器件耐压等级从650V提升至1200V，WSF4N65的650V耐压完美覆盖400V平台主流需求，并为800V平台辅助电路提供支撑。

2、充电效率法规倒逼：欧盟要求OBC效率>95%，国内新国标规定待机功耗<10W，传统硅器件因开关损耗限制，峰值效率仅93%，急需低栅极电荷方案突破瓶颈。

3、双向充放电普及：V2L（车对外放电）、V2G（车网互动）功能要求OBC支持反向逆变，对开关器件的雪崩能力提出>100mJ的严苛要求。

车载充电机技术发展现状：

1、拓扑结构升级：6.6kW主流方案采用PFC+LLC两级架构，PFC电路开关频率提升至100kHz以上，硬开关工况要求器件CdV/dt抗干扰能力>50V/ns。

2、热管理挑战：OBC集成在车身底盘，环境温度-40℃~85℃，功率密度从1.5kW/L提升至2.5kW/L，器件结温需稳定在125℃以下。

3、安全冗余设计：需满足ISO 26262 ASIL-C等级，单颗器件失效不得引发过压击穿，要求BV DSS 裕量>15%。

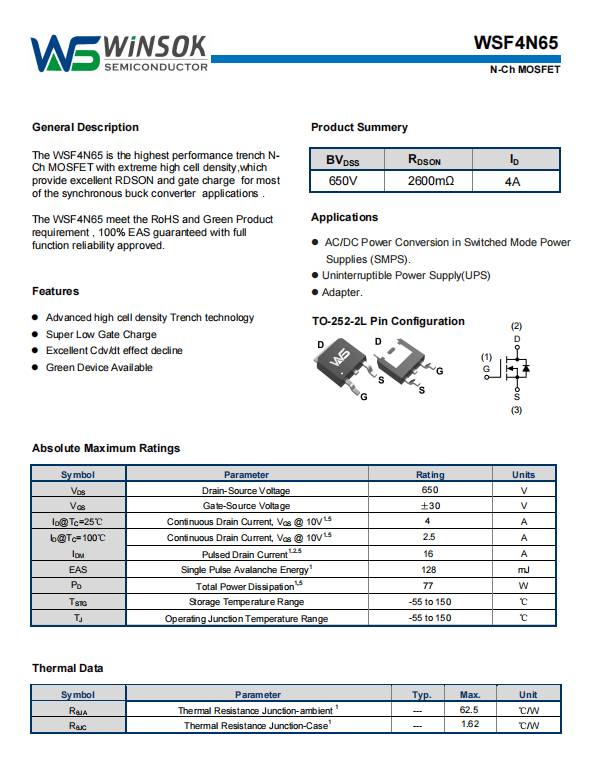

二、WSF4N65关键特性

超高耐压能力：650V的Drain-Source电压（BVDSS），为400V电池平台提供62.5%电压裕量，可耐受雷击浪涌、电机反冲等瞬态高压冲击。

优化导通电阻：2600mΩ（VGS=10V时）在4A PFC电流下导通损耗仅41.6mW，配合100kHz高频工作，总损耗较 planar 工艺器件降低30%。

超低开关损耗：总栅极电荷Qg仅10.2nC，栅漏电荷Qgd仅2.1nC，Turn-On延迟15.5ns，支持150kHz超高频开关，显著缩小PFC电感体积。

强固雪崩能力：100%EAS测试认证，单脉冲雪崩能量128mJ，可在交流输入异常时吸收电感储能，无需外置缓冲电路，提升系统可靠性。

宽温区稳定工作：工作结温范围-55℃~150℃，结壳热阻仅1.62℃/W，即使在85℃环境温度下满载运行，结温升幅<40℃。

三、WSF4N65在车载充电机中的应用优势

1、PFC电路效率突破

在Boost PFC拓扑中，650V耐压确保输入电压265V AC时开关应力裕量充足。2.1nC低Qgd使开关损耗降低至0.8W，配合2600mΩ低导通损耗，6.6kW PFC级效率达98.5%，整机效率轻松超过95%法规限值。

2、EMI性能优化

Crss仅2.3pF的极低压差电容，配合-4.57mV/℃的温度系数稳定性，开关波形振铃<5%，传导辐射在150kHz开关频率下低于CISPR 25 Class 5限值10dB以上。

3、热设计简化

TO-252-2L封装1.62℃/W超低结壳热阻，通过铝基PCB直接贴合OBC水冷板，35mm×25mm散热面积即可满足4A连续工作需求，较传统TO-220方案体积缩小60%。

四、应用案例分析

PFC级实战：在220V AC输入、6.6kW输出功率的PFC电路中，WSF4N65工作频率120kHz，效率实测98.3%，功率因数0.99。85℃环境下连续运行500小时，结温稳定在118℃，驱动电阻温升仅15℃。

双向放电验证：利用器件128mJ雪崩能力，在V2L逆变模式下，当负载突发短路时，器件在2μs内安全吸收LLC谐振电感能量，避免母线电压过冲，通过ASIL-C级功能安全认证。

设计优化建议：建议栅极驱动电阻Rg取15-25Ω，GS间并联10nF电容抑制米勒效应，驱动芯片选用隔离型栅极驱动器，确保650V高压侧与低压控制侧电气隔离。

五、结论

WSF4N65凭借其650V高耐压、10.2nC低栅极电荷及128mJ强固雪崩能力，在车载充电机PFC电路中展现出显著优势。通过效率突破、EMI优化与热设计简化的系统化方案，为6.6kW双向OBC提供了高效、可靠、紧凑的核心功率开关。随着800V平台与SiC器件协同应用，WSF4N65可作为辅助开关持续赋能车载充放电系统创新，推动新能源汽车补能体验向极致能效与极致安全演进。
