在电力电子领域，MOS管的开关过程一直是工程师们关注的焦点。当我们用示波器观察栅极驱动波形时，常会看到一个独特的现象——电压上升过程中出现一段平坦的"台阶"，这个被业界称为米勒平台的特征，背后隐藏着影响电路性能的关键机制。

米勒效应的物理本质

这个平台的形成，本质上源于MOS管内部寄生电容的"充放电拉锯战"。就像水库闸门开启时需要先平衡上下游水位差，MOS管栅极与漏极之间的电容Cgd（米勒电容）在开关过程中扮演着关键角色。当栅极电压Vgs超过开启阈值VGSTH后，漏极电流Id开始流动，但只要电流未达到饱和值，Vgs就会因Cgd的"电荷暂存"作用而维持稳定——这就形成了示波器上看到的水平线段。

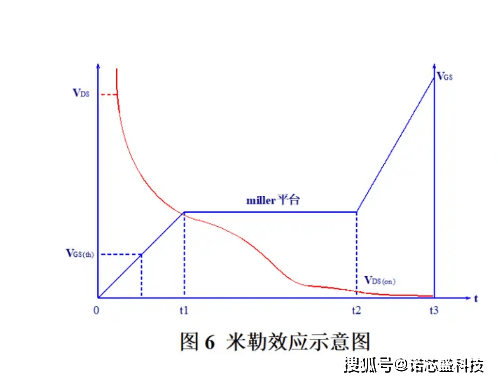

更具体地说，在t0-t1阶段，驱动信号首先给栅源电容Cgs充电，此时MOS管尚未导通；进入t1-t2阶段后，电流Id随Vgs线性增长，直到电感与二极管完成换流；此后所有驱动电流都用于给Cgd充电，Vgs进入"冻结期"，而漏源电压Vds开始显著下降。这个过程就像踩油门时遇到变速箱换挡，发动机转速（Vgs）会短暂停滞，而车速（Vds）开始变化。

揭秘MOS管开关中的米勒平台

高频电路中的连锁反应

米勒平台持续时间越长，带来的负面影响越显著。在高频开关电源中，这个效应会导致三重问题：

1. 开关损耗激增：平台期对应MOS管同时承受高电压和大电流的状态，就像顶着狂风骑自行车，能量以热量形式大量耗散；
2. 信号延迟：驱动波形的"斜坡"变得平缓，使得开关频率难以提升，如同堵车时踩刹车的响应延迟；
3. 系统振荡风险：Cgd与电路寄生电感可能形成谐振，引发振铃现象，好比用力过猛的秋千会失控摆动。

实测数据显示，当米勒平台从50ns延长至200ns时，某1MHz开关电源的MOS管温升可达27℃。这也是为什么半导体厂商会采用"分裂栅"、"屏蔽栅"等工艺，像精细雕刻般减小Cgd的容值。

工程实践中的应对策略

要驯服这只"电老虎"，工程师们发展出多种解决方案：

• 驱动电路优化：采用"图腾柱"推挽结构提供瞬态大电流，如同用高压水枪快速注满水池，缩短平台期；
• 负压关断技术：在下降沿施加负电压，抵消Cgd储存的电荷，类似刹车时同时挂倒挡；
• 器件选型技巧：选择Crss（即Cgd）值低于10pF的MOS管，就像挑选转动惯量小的飞轮。

在LTspice仿真中可以看到，当Cgd从100pF降至20pF时，平台持续时间从180ns缩短至40ns，同时开关损耗降低62%。这提醒我们，在高速开关电路设计中，查看器件手册的电容参数与开关能量测试波形同样重要。

现象背后的深层启示

米勒平台不仅是简单的物理现象，更揭示了半导体器件与电路系统的动态博弈。它提醒工程师：开关过程不是理想的"开-关"跳变，而是电荷转移、电场重建的微观物理过程。正如一位资深工程师的比喻："MOS管就像一位芭蕾舞者，米勒平台就是那个关键的立足旋转瞬间——太快会失去平衡，太慢又会耗尽力。"理解这个平衡点，正是电力电子设计的艺术所在。
