在 PCB 的 “微观世界” 里，要把设计图纸上的精细线路（细到 0.05mm，比头发丝还细）精准转移到基板上，全靠光刻技术这个 “神笔马良”。它就像给 PCB 做 “高精度纹身”，用光线当画笔，光刻胶当画布，一步步把虚拟图案变成真实线路。在 PCB 批量工厂里，光刻技术的精度直接决定了 PCB 能承载多少芯片、传输多快的信号 —— 今天就来拆解这个 “魔法操作” 的全过程。

光刻技术：给 PCB “拍张高精度照片”

光刻技术的核心原理，其实和老式胶片相机很像：先在 PCB 基板（覆铜板）上涂一层 “感光胶”（光刻胶），再用带线路图案的 “底片”（掩膜版）盖住，最后用特定光线照射，让曝光区域的光刻胶发生化学反应，就像按下快门 “拍照”。后续通过显影，把未曝光的光刻胶洗掉，露出的铜箔就能被蚀刻成线路。

但 PCB 光刻可比拍照难多了。普通相机拍模糊了能重拍，PCB 的线路要是歪了 0.01mm，就可能导致短路报废。尤其是在 5G 基站、服务器的高密度 PCB 中，线路密度是普通 PCB 的 5-10 倍，光刻精度必须控制在 ±2μm 以内，相当于在 1 米长的尺子上找准 1 根头发丝的位置。

在 PCB 批量工厂里，光刻技术分 “正胶” 和 “负胶” 两种玩法：正胶像 “遇光消失” 的墨水，曝光后会被显影液溶解；负胶则像 “遇光凝固” 的胶水，曝光后会变硬留下。现在高密度 PCB 多用正胶，因为它能做出更锐利的线路边缘，就像用细笔尖写字，笔画更清晰。

三步 “魔法操作”：从涂胶到显影的精密控制

光刻技术的每一步都像在 “走钢丝”，参数差一点，线路就可能 “面目全非”。

第一步：涂胶 —— 给 PCB 穿 “均匀紧身衣”

涂胶就像给覆铜板刷一层均匀的 “感光涂料”，厚度通常在 5-20μm（比保鲜膜还薄）。PCB 批量工厂用 “ spin coating”（旋转涂胶）技术：基板高速旋转（1000-5000 转 / 分钟），光刻胶在离心力作用下铺开，转速越均匀，胶层越平整。

第二步：曝光 —— 用光线 “刻” 出图案

曝光是最关键的 “魔法时刻”。传统曝光机用紫外线透过掩膜版照射光刻胶，就像用投影仪把图案投在墙上；高端的 “激光直写光刻” 更厉害，不用掩膜版，直接用激光束在光刻胶上 “写字”，精度能达到 5μm，适合小批量高精度 PCB。某 PCB 批量工厂的测试显示：用激光直写制作的 0.07mm 线路，边缘光滑度比传统曝光提升 40%，高频信号传输损耗降低 15%。

曝光时的 “对位精度” 堪比 “穿针引线”。多层 PCB 需要对齐每一层的线路，偏差超过 5μm 就可能导致过孔错位。现在工厂用 “双摄像头自动对位”，精度达 ±1μm，就像给 PCB 装了 “GPS 导航”，确保每一层图案严丝合缝。

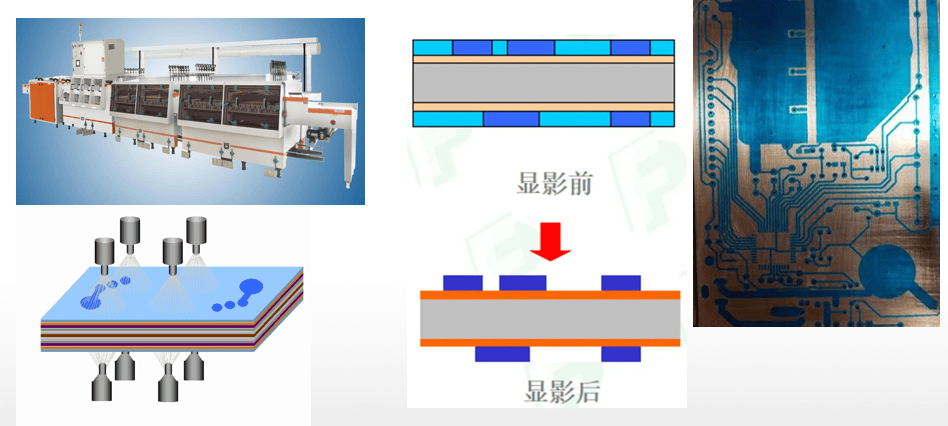

第三步：显影 —— 让线路 “显形”

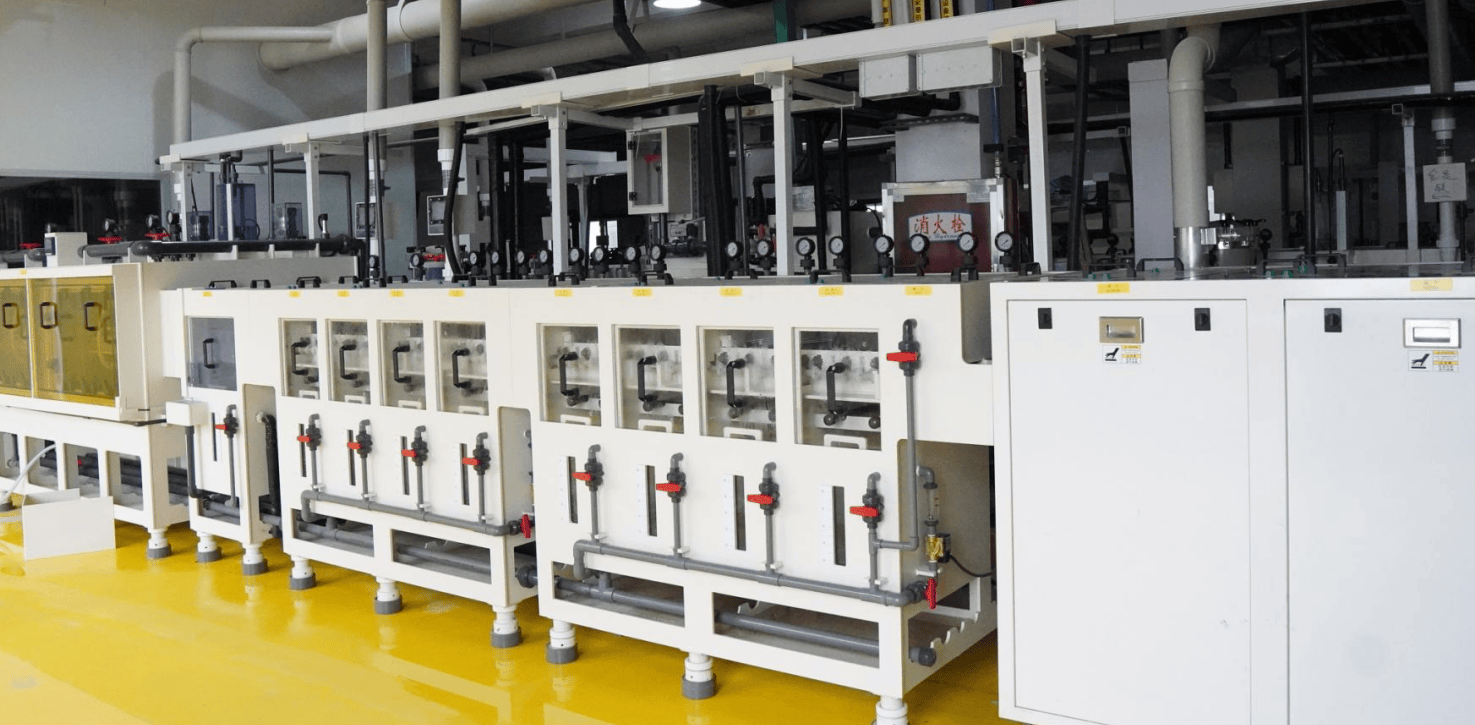

显影就像 “洗照片”，把未曝光的光刻胶溶解掉，露出需要蚀刻的铜箔。显影液的浓度（通常 1-3% 碳酸钠溶液）、温度（25-30℃）和时间（30-60 秒）都要精准控制：浓度太高会 “过度显影”，把线路边缘也洗掉；时间太短则 “显影不足”，残留的胶会挡住蚀刻，导致线路断开。PCB 批量工厂用 “喷淋显影 + 在线检测”，每块板显影后立刻拍照检查，不合格的直接返工，把不良率压在 0.5% 以下。

高精度图案转移的 “拦路虎”：这些难题被一一攻克

想让线路又细又准，光刻技术要过三道关，PCB 批量工厂的工程师们各有妙招。

边缘 “毛边” 问题：线路边缘像 “锯齿” 一样不平整，会导致信号传输不稳定。解决办法是用 “低粘度光刻胶”+“软烘焙”（90℃烤 30 分钟），让胶层更均匀；曝光时用 “平行光光源”，减少光线散射，就像用手电筒直射比斜射更清晰。

多层对齐偏差：四层以上的 PCB，层间线路对位不准会导致过孔连接不良。工厂的对策是在每层板边缘加 “对位标记”（直径 0.5mm 的小圆），曝光机的摄像头能识别标记，自动调整位置，偏差超过 2μm 就报警。某 PCB 批量工厂的多层板生产线，通过这种 “智能对齐”，层间对位良率从 85% 提升到 99%。

细线路 “断线” 隐患：0.08mm 以下的细线路，显影后可能因胶层过薄被冲断。工程师们研发出 “负胶 + 电镀增厚” 工艺：先光刻出细线路轮廓，再电镀铜把线路加厚到 0.03mm，就像给细线裹上 “铜铠甲”，既细又结实。

光刻技术要挑战 “纳米级” 精度

随着芯片封装越来越密，PCB 的线路精度向 “纳米级” 发起挑战。PCB 批量工厂正在测试 “深紫外光刻”（DUV），用 193nm 波长的紫外线，理论上能做出 0.02mm 的线路；“电子束光刻” 更厉害，精度达 10nm，但速度慢，适合小批量研发。

或许不久后，你的手机 PCB 里的线路细到要用显微镜才能看清，而这一切的起点，都是光刻技术这个 “微观世界的魔术师”。从毫米到微米再到纳米，PCB 的精度跃迁背后，是光刻技术永不停歇的创新脚步。
