在功率电子领域，碳化硅(SiC)技术正逐步取代传统硅基器件。作为宽禁带半导体的代表，SiC二极管凭借其物理特性在多方面实现了性能突破。

宽禁带半导体材料碳禁带宽度(SiC：3.2eV vs Si：1.1eV)带来的物理特性突破，使碳化硅二极管在功率电子领域展现出革命性优势。本文从半导体物理层面解析其技术原理。

材料特性驱动的根本优势

空间压缩效应

SiC介电击穿场强(2.8MV/cm)达硅的10倍，使同等1200V耐压器件漂移层厚度缩减至硅器件的1/10。以典型1200V/20A器件为例：

R_{on,sp} = \frac{4V_B^2}{\varepsilon_s \mu_n E_C^3}

公式显示比导通电阻与击穿场强立方成反比，理论值SiC比硅低300倍，实测商用器件已达5-10倍优势。

2.热管理跃迁

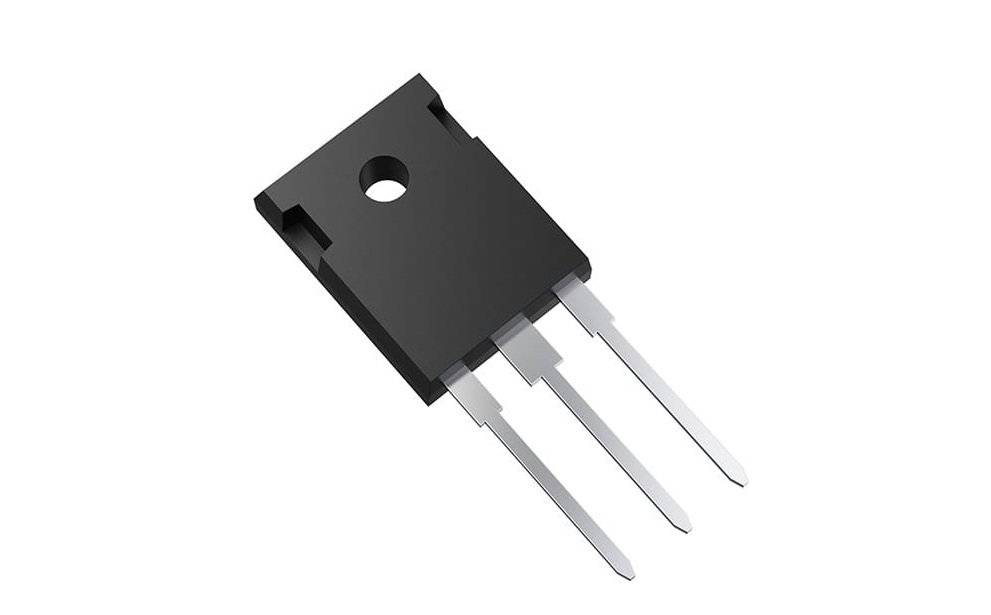

SiC晶格声子传播速率优势(3.5W/mK vs Si 1.5W/mK)使热阻降低65%。实验数据显示，相同TO-247封装下：

· 硅二极管最大功耗：110W @ Tc=100℃

· SiC二极管：280W @ Tc=150℃

热稳定性边界扩展2.5倍。

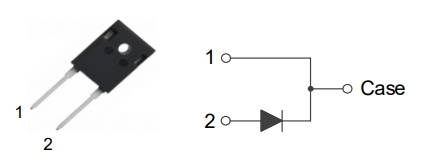

Power Mast eSiC

开关动态特性突破

参数硅FRDSiC SBD改善幅度

反向恢复时间(trr)35-100ns<20ns5×

恢复电荷(Qrr)0.8-2μC0.05-0.15μC15×

开关损耗(Esw)120μJ/cycle25μJ/cycle4.8×

物理本质：SiC肖特基二极管单极导电机制消除少子存储效应。实测某量产器件(如Power Master eSiC系列)在175℃结温下Qrr波动<±3%，而硅FRD在同等温变范围波动达+300%。

系统级增益验证

1.PFC电路能效提升

在3kW交错PFC测试平台(fsw=65kHz)：

· 硅方案：98.2%峰值效率

· SiC方案：99.1%峰值效率

年运行损耗降低18kWh(按24/7工况)

2.并联安全性

SiC正向压降正温度系数(+1.8mV/℃)实现天然均流。实验显示四并联1200V/30A模块在ΔT=80℃工况下电流不均衡度<5%，无需额外均流电路。

3.EMI频谱优化

对比测试表明，SiC二极管在30-100MHz频段辐射噪声降低12dBμV/m，主因：

· di/dt斜率降低至2A/ns(硅FRD：8A/ns)

· 消除反向恢复电流震荡谐波

技术演进方向

当前商用SiC肖特基二极管仍在突破：

· 高压领域：1700V及以上规格VF仍比硅FRD高0.3-0.5V

· 成本结构：晶圆缺陷密度需降至<0.5/cm²(当前：1-2/cm²)

工业应用表明，采用先进势垒控制技术(如Power Master eSiC采用的梯度肖特基接触)可将1200V器件VF控制在1.55V@25℃/20A，同时保持175℃稳定运行。

实测数据显示，在新能源发电、电动汽车电驱等场景，采用成熟SiC二极管方案可使系统功率密度提升35%以上，生命周期总损耗降低19-27%。该技术路线将持续推动电力电子装置向高效高密方向演进。
