新华社合肥电,中国科学家成功研制出35.10万高斯的稳态强磁场,标志着我国在超导磁体技术领域已跻身国际顶尖行列。

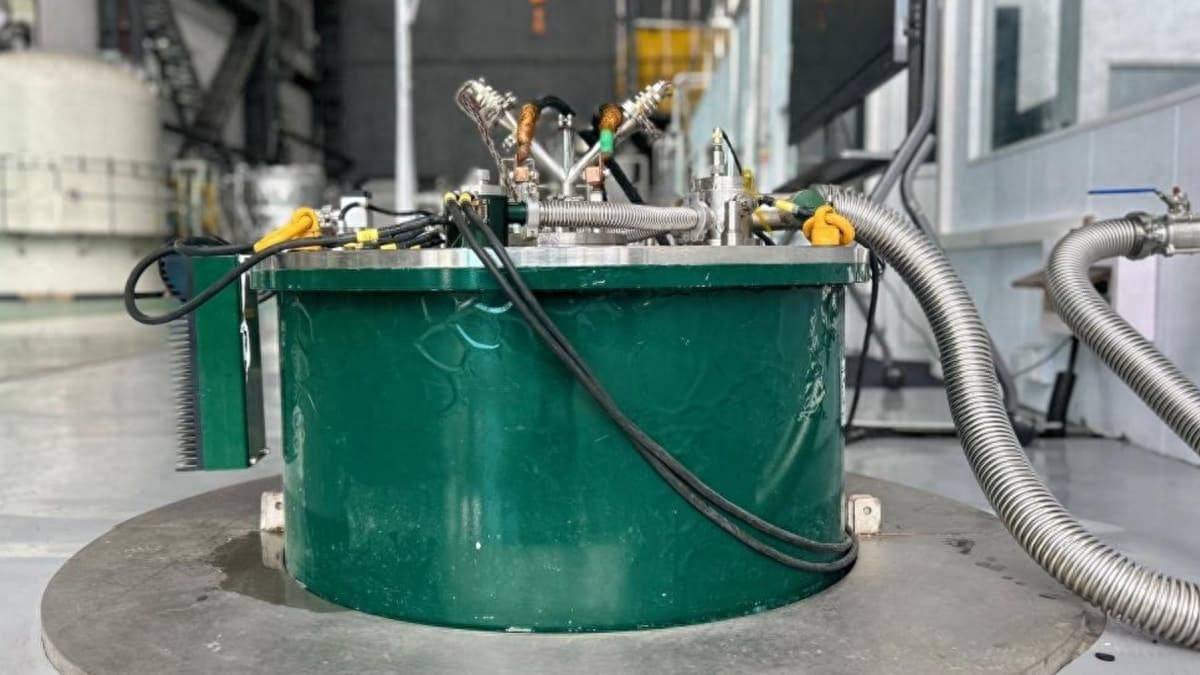

中国科学院合肥物质科学研究院等离子体物理研究所牵头,联合合肥国际应用超导中心、合肥综合性国家科学中心能源研究院及清华大学共同研制的全超导磁体,于9月27日凌晨成功实现35.10万高斯的稳态强磁场。
这一强度相当于地球磁场的70万倍,刷新了稳态强磁场技术世界纪录。
科研团队创新性地将高温超导内插磁体技术与低温超导磁体同轴嵌套构建。
通过万匝级高场磁体多物理场协同优化方法与高应力调控工艺,有效解决了低温高场下的应力集中、屏蔽电流效应等国际难题。
该磁体系统在35.10万高斯强度下持续稳定运行30分钟,并成功实现安全退磁,充分验证了技术方案的可靠性。
大幅提升磁体在极端工况下的力学稳定性与电磁性能。
此次成果实现了 “核心技术+材料国产化”深度协同,实现了关键材料、工艺、制备100%自主可控。
团队突破了电缆绕制、导体集成、接头制备等核心技术瓶颈。
研发出纳欧级导体低阻接头、亚米级线圈制备系列关键技术。
等离子体物理研究所长期从事磁约束核聚变研究,近年来陆续研发100kA高温超导电流引线、纳欧级低阻超导接头技术等,实现了超导磁体材料、设备、系统完全国产化。
超导磁体是磁约束核聚变装置的核心部件之一,犹如一个“磁笼子”,容纳高温等离子体安全“燃烧”。
该磁体的成功研制将有效推动核磁共振成像等高端科学仪器装备的商业化应用。
同时也能为核聚变磁体装置、航天电磁推进、超导感应加热、超导磁悬浮、高效电力传输等多领域的产业化提供关键技术支撑。
作为国际热核聚变实验堆(ITER)中国工作组重要成员单位之一,该所承担超导导体、校正场线圈、磁体馈线等众多采购包。
该全超导磁体不仅以35.10万高斯的强度刷新了世界纪录,更实现了从材料、工艺到制备的100%自主可控。这一成果标志着我国在高端超导磁体技术领域已实现从跟跑到领跑的转变。
未来,这项技术将为核聚变能源开发、高端科学仪器国产化以及航天电磁推进等领域提供核心技术支持。
