炬芯科技股份有限公司是中国领先的低功耗 AIoT 芯片设计厂商，专注于中高端智能音频 SoC 芯片的研发、设计及销售，为无线音频、智能穿戴及智能交互等基于人工智能的物联网(AIoT)领域提供专业集成芯片。

其核心产品涵盖智能无线音频 SoC 芯片系列、端侧 AI 处理器芯片系列、便携式音视频 SoC 芯片系列，广泛应用于蓝牙音箱、无线家庭影院、智能手表、无线麦克风、无线收发 dongle、蓝牙耳机、无线电竞耳机、蓝牙语音遥控器及低功耗端侧 AI 处理器等场景。

01 炬芯科技智能手表芯片系列

炬芯科技智能手表芯片系列产品主要为双模蓝牙 5.4单芯片解决方案。该芯片系列采用MCU+DSP双核架构，不仅蓝牙性能优越、支持AI ENC通话降噪技术，还具备低功耗、高帧率的核心特点；芯片高度集成图形加速引擎、Sensorhub 模块、蓝牙射频（RF）与基带、电源管理单元（PMU）、音频编解码器，以及屏和传感器外设接口模块。依托炬芯科技成熟的低功耗技术，该系列芯片可充分赋能智能穿戴产品，实现高流畅显示与超长待机。

ATS3085 系列

ATS3085/ATS3085C：采用QFN68 7×7mm封装与MCU+DSP双核异构架构，集成图形加速引擎、Sensorhub模块及蓝牙射频与基带，单颗芯片即可实现显示屏驱动、蓝牙通话、本地解码等核心功能。

在功耗表现上，二者一致，都采用低功耗设计技术，MCU 的功耗均为16μA/MHz@3.8V，BR保持连接功耗<100μA@500ms，BLE保持连接功耗< 70μA@500ms，BR和BLE保持双连接功耗< 150μA@500ms。

内存规格存在差异：ATS3085内存为481KB+8MB(OPI)；ATS3085C内存为 481KB+4MB(OPI)，且不配备SPI Norflash。

ATS3085E：采用MCU+DSP的双核异构设计架构，外围精简，具有高集成度、高帧率、低功耗等特点。内置2D GPU-图形加速引擎以及JPEG硬件解码器，使手表产品能够拥有更加流畅的UI显示，支持AI ENC通话降噪。

ATS3085S：采用炬芯新一代的低功耗设计技术，在性能卓越的前提下大幅降低了整体功耗。同时，该芯片采用了芯原低功耗且功能丰富的2.5D图形处理器（GPU）IP，进一步优化了图形处理能力。

ATS3089 系列

ATS3089为炬芯科技第二代智能手表芯片，采用 MCU+DSP双核架构，集成图形加速引擎与 Sensorhub模块，为智能穿戴设备提供稳定算力支撑。

该芯片搭载2D+2.5D双GPU硬件加速配置，新增 JPEG硬件解码功能，可实现图片压缩率提升 50%、解码速度翻倍；功耗表现亮眼，MCU功耗低至12uA/Mhz@3.8V，BR与BLE双连接功耗＜100μA@500ms，较第一代芯片典型用例功耗整体降低约20%。此外，芯片还支持LE Audio（LC3 编解码器），并兼容第三方应用程序与 WebAssembly技术，扩展性更强。

02 产品应用案例

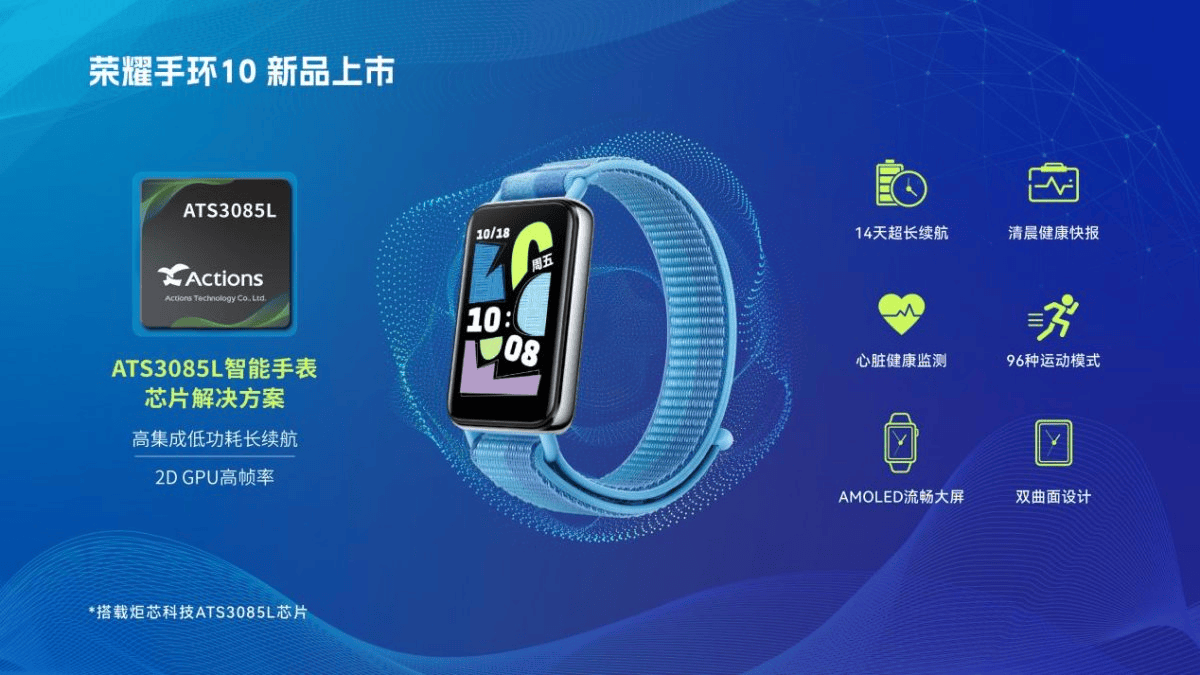

荣耀手环10：搭载了炬芯科技的ATS3085L双模蓝牙智能手表SoC芯片，实现了流畅的交互体验和长时间的续航。

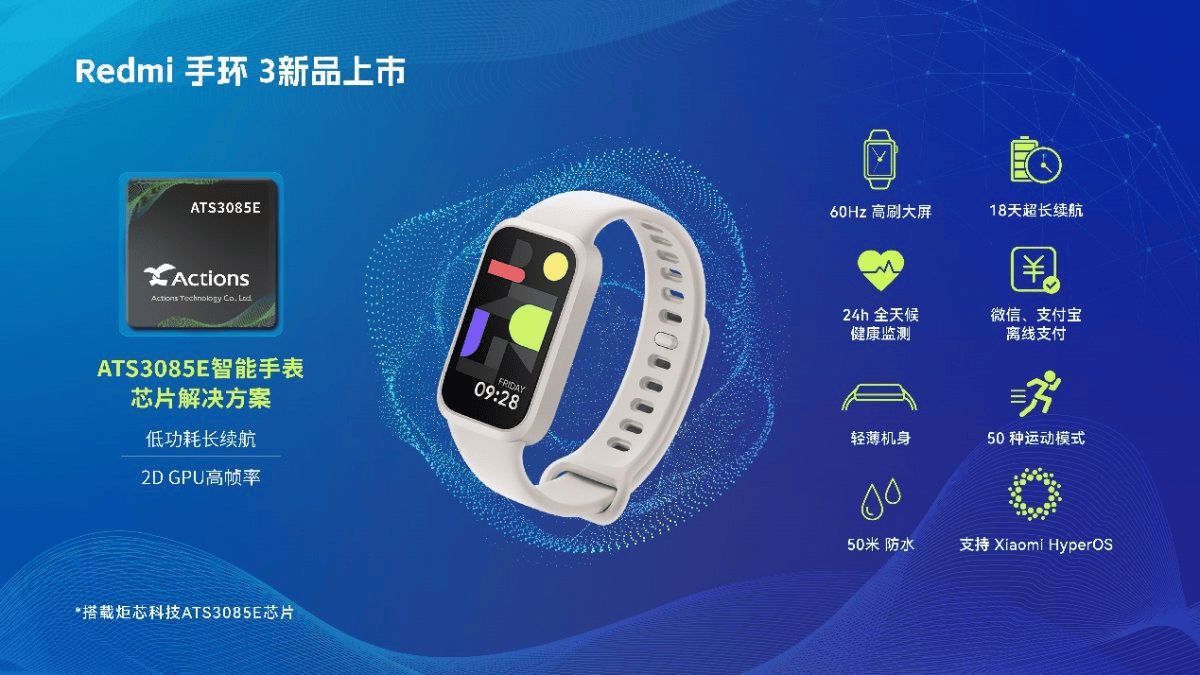

Redmi手环3：采用了炬芯科技的ATS3085E智能手表SoC芯片，搭配1.47英寸的60Hz高刷新率屏幕，全新升级300mAh的大容量电池，续航时间长达18 天。

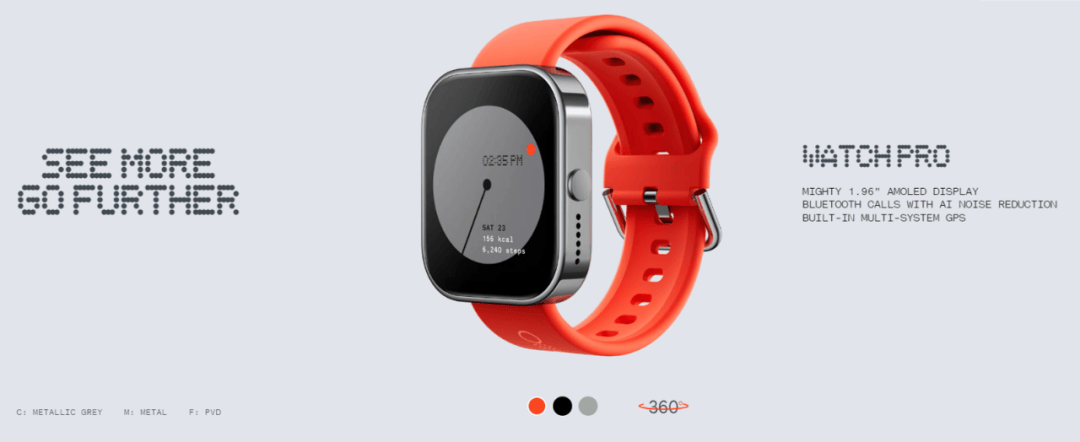

Nothing CMF Watch Pro 2智能手表：使用了炬芯科技的ATS3089C智能手表SoC，具有高集成度、高帧率、低功耗等特点，为用户带来了出色的使用体验。
