无论是4脚还是6脚，有源晶振的核心都是一个集成了振荡电路与石英晶体的完整振荡器，即只需提供合适电源，便能自行在输出脚产生稳定精确的方波时钟信号，无需外部电路。

引脚定义与区别

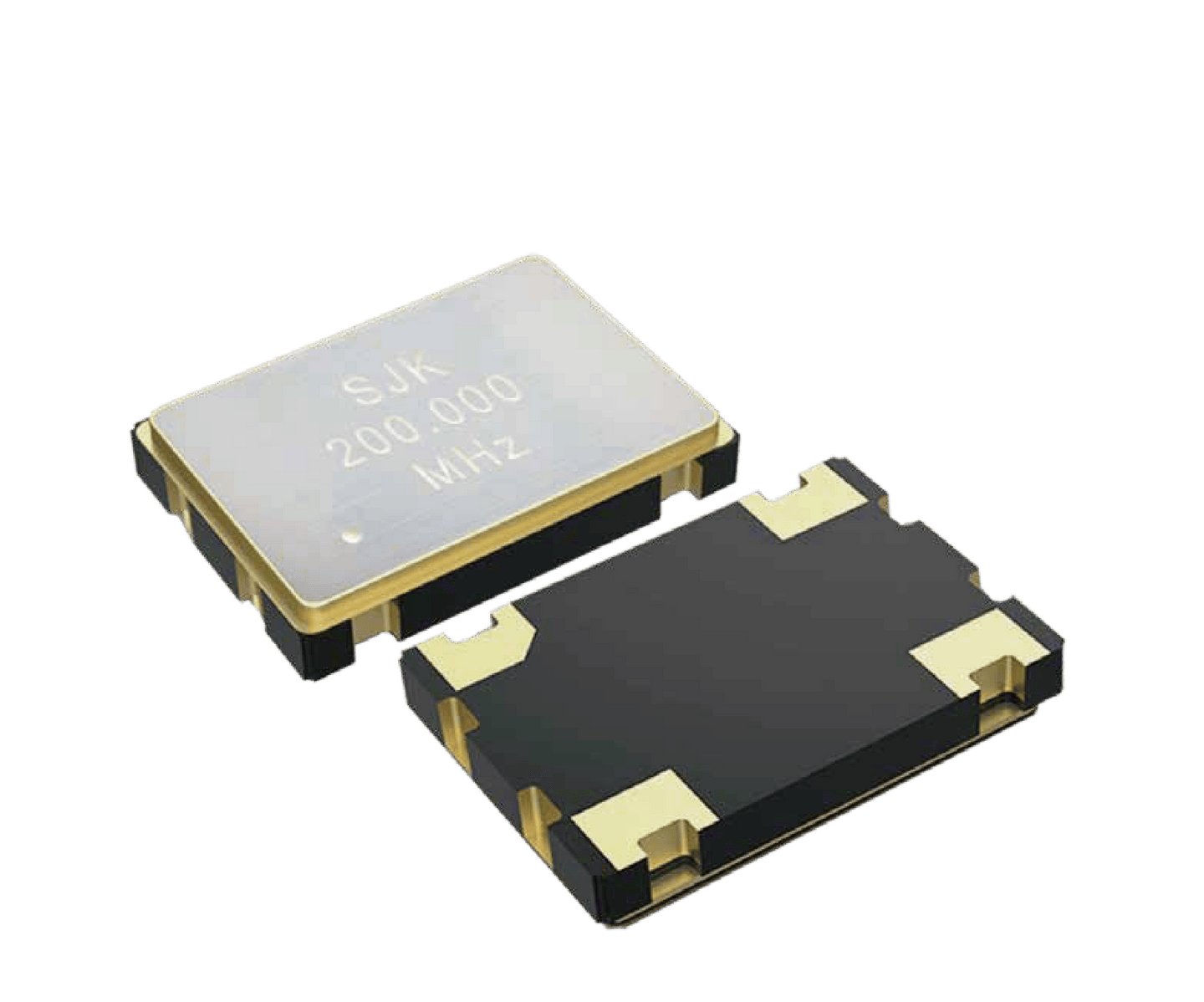

4脚有源晶振：这是最常见、最基础的有源晶振。

引脚定义：

NC/OE： 悬空/不连接或者OE使能脚。

GND： 电源接地。

OUT： 时钟信号输出。

VCC： 电源正极。

特点：1脚如果是OE脚，则是一个数字控制引脚

当OE为高电平（或低电平，取决于型号）时，晶振正常输出时钟。

当OE为低电平（或高电平）时，晶振输出被关闭，输出引脚进入高阻态。这个功能非常有用，可以用于省电、热插拔或在多个时钟源之间进行切换。

1脚如果是NC脚：就是普通的有源晶振

如果客户在购买有源晶振产品没有特殊说明，通常1脚为空脚，内部不连接任何电路，PCB布线时可以悬空或接地（取决于具体型号的数据手册，但通常建议悬空）

PS：通常判定1脚的位置是看产品表面丝印，如我司SJK的有源晶振产品会在1脚的正面有一个圆点标志指示为1脚，或通过引脚的形状进行区分。

2脚为GND脚，即电源接地脚。

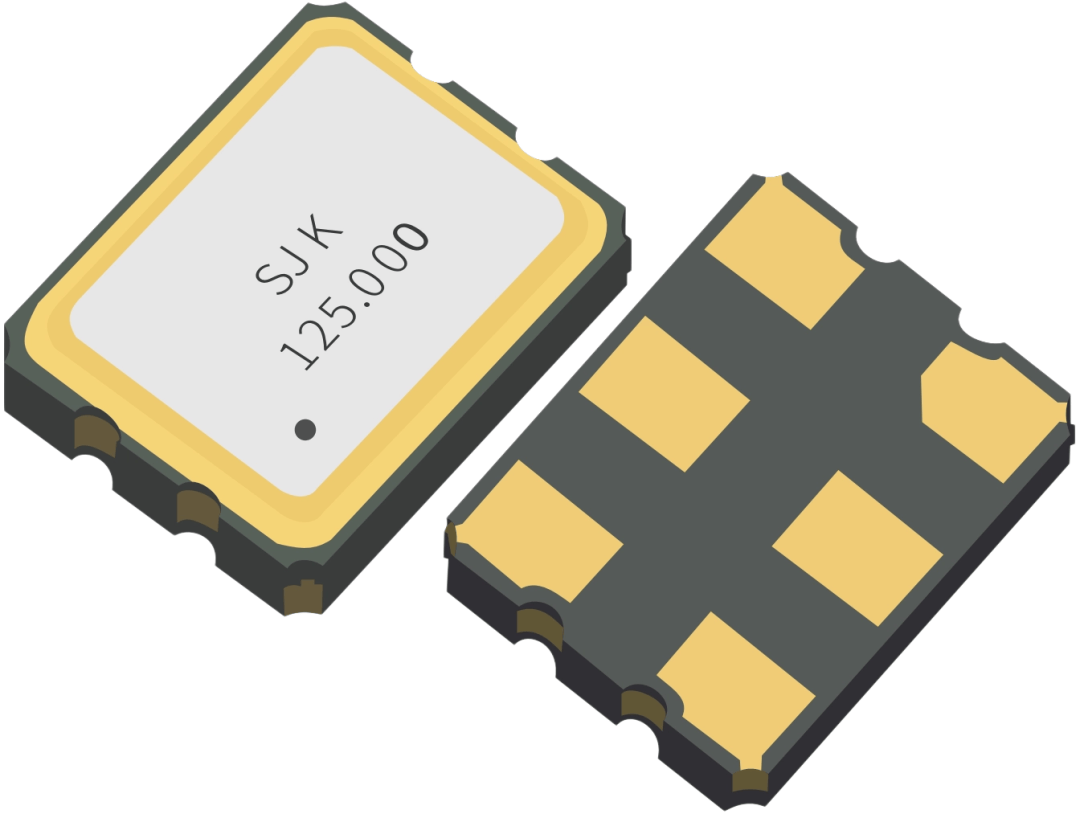

6脚有源晶振

6脚封装提供了更多的功能引脚，主要有两种类型：

类型A：增加“输出使能”功能

引脚定义：

OE： 输出使能。

NC： 悬空/不连接。

GND： 电源接地。

OUT： 时钟信号输出。

NC： 悬空/不连接。

VCC： 电源正极。

特点：

增加了OE引脚： 这是一个数字控制引脚。

当OE为高电平（或低电平，取决于型号）时，晶振正常输出时钟。

当OE为低电平（或高电平）时，晶振输出被关闭，输出引脚进入高阻态。这个功能非常有用，可以用于省电、热插拔或在多个时钟源之间进行切换。

类型B： 差分信号输出

引脚定义：

OE： 输出使能。

NC： 悬空/不连接。

GND： 电源接地。

OUT： 时钟信号输出。

OUT(——：差分信号互补输出。

VCC： 电源正极。

特点：增加了OUT(——引脚：差分晶振产品LVPECL、LVDS、HCSL、CML等差分信号输出时，会多一个差分信息互补输出。

其中4脚和5脚都是输出脚，只是差分信号传输时在这两个脚上都传输信号，这两个信号的振幅相同，相位相反。

差分晶振的作用：具有卓越的抗干扰能力、更低的电磁辐射、更低的时钟抖动、适合长距离传输。

类型C： 增加“电压控制”功能

引脚定义：

VC： 电压控制引脚。

OE： 输出使能。

GND： 电源接地。

OUT： 频率输出脚。

OUT(——)/ NC： 差分信号互补输出脚，CMOS输出为NC悬空-不连接。

VCC： 电源正极。

特点：

增加了VC引脚： 这实际上是一个压控晶体振荡器。

通过给VC引脚施加一个变化的电压（通常在0V到VCC之间），可以在一个小范围内微调输出时钟的频率。

这个功能常用于锁相环、频率同步或时钟恢复等需要动态调整频率的电路中。

一个OE引脚： 相对于普通有源晶振，2脚为OE引脚，通过高低电平来决定晶振是否启动，达到降低功耗等功能。

不能直接替换：4脚和6脚晶振的引脚定义部分是不兼容，绝对不能直接互相替换！ 必须根据你的电路设计和芯片需求来选择正确的型号；或者直接与我司销售工程师进行沟通是否能直接替换。

务必查阅数据手册：在选用任何晶振之前，一定要仔细阅读其数据手册。确认：

电源电压：是3.3V，5V还是1.8V？

输出电平：是CMOS，LVDS还是其他？

引脚定义：特别是对于6脚晶振，要确认第1脚是OE还是VC，以及其有效的电平是什么。

NC脚处理： 按照数据手册建议处理NC脚，通常是悬空，不要连接。

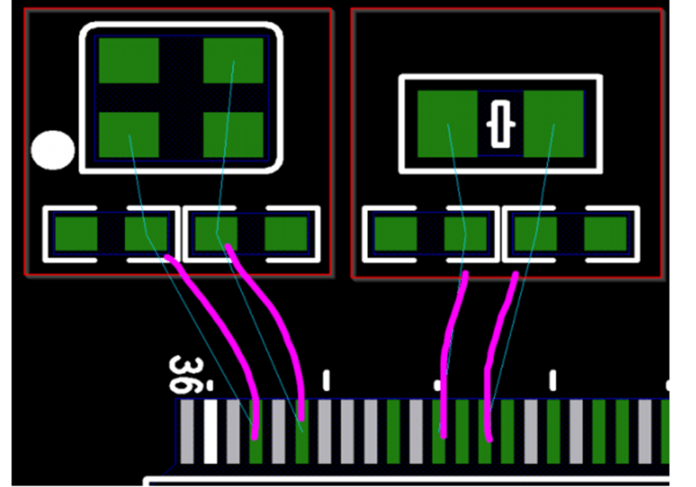

PCB布局：

晶振应尽可能靠近所用芯片的时钟输入引脚。

VCC引脚需要就近连接去耦电容，以滤除电源噪声。

对于6脚有源晶振，如果OE或VC功能不需要使用，应根据数据手册将其连接到固定的上拉或下拉电平，使其处于默认工作状态，而不是悬空。

因此，在选择时，你需要根据系统的具体功能需求来决定使用哪一种，并在设计和焊接时严格区分它们的引脚定义。
