自恢复保险丝型号选择及选型注意事项
创始人
2025-12-15 23:35:45
0次

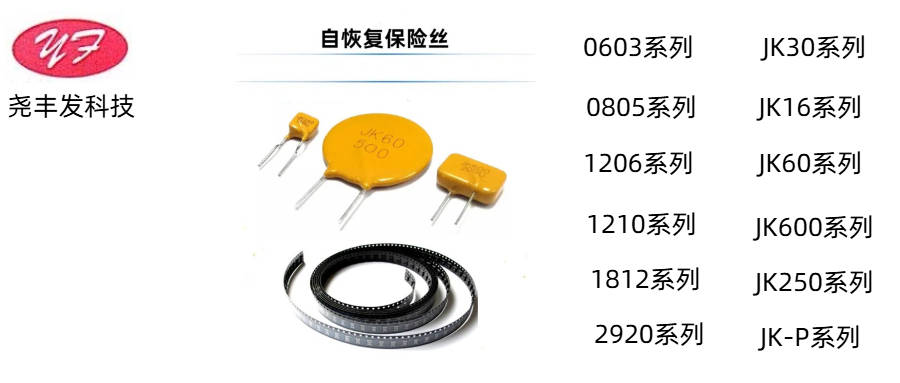

随着电子产品的高速发展，如今自恢复保险丝（PPTC）在电路设计的常见应用领域中早已屡见不鲜。虽然过流保护方式多种多样，但是自恢复保险丝不管是从安装使用、还是从性能效率来看都是其中较为理想的过流保护元件，而且由于自恢复保险丝分为插件保险丝和贴片保险丝，使得其应用场景更加广阔，针对其产品的选型也就显得尤为重要。
尧丰科技总结自恢复保险丝选型如下：
1、首先确定电路的各项参数： 最大工作环境温度、正常工作电流（Ihold) 、最大工作电压（Umax）、最大故障电流（Imax）、最大保护电压（Vmax)等参数。
2、判定最适合产品特点使用的形状：
3、确认选择 PPTC的Vmax 和Imax 是否大于最大保护电压及故障电流。
4、确认选择PPTC在最大的工作温度内，其I-hold 是否大于或等于正常工作电流。
5、根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。
6、确认样品的适用性测试数据都满足要求。
PTC自恢复保险丝选型注意事项：
1.PPTC其实就是正温度系数热敏电阻，因此受温度影响较大。规格书上的参数是在25℃左右测得，随着温度的升高，保持电流和触发电流会下降，因此要知道PPTC的应用环境的温度。
2.PPTC是用来防止后端设备短路时，电流异常增大的情况，并不能用于防瞬态浪涌,因为其动作时间比较慢 。
3.PPTC的动作时间受到短路电流大小的控制，短路电流越大，动作时间越快。
