Agilent 86100C集四种功能于一身

86100C Infiniium DCA-J可视为一台集成了四种强大功能

通用高带宽采样示波器。码型锁定 (PatternLock) 触发功能，显著增强了其作为通用示波器的用途。

数字通信分析仪

时域反射计

高精度抖动和幅度干扰分析仪

轻松选择所需的仪器模式，即可开始测量。可灵活配置, 满足用户需求

86100C支持各种模块，可以同时测试光信号和电信号。用户可以选择适合的模块，获得所需的特定带宽、滤波器和灵敏度。

数字通信分析

精确的眼图分析对于描述100 Mb/s至40 Gb/s速率范围内所用发射机的质量特征至关重要。86100C是为分析数字通信波形这一复杂任务而专门设计的性模板和参数测试不再需要一系列复杂的设置和配置。

您只需按下一个按钮，即可执行全面的*性测试。所需的重要测量则唾手可得，这包括:

行业标准模板测试，内置裕量分析

精确和可重复的消光比测量

眼图测量: 交叉百分比、眼高和眼宽、“1”和“0”电平、抖动、上升时间或下降时间等精确测量光波通信波形的关键是光接收机。

86100C仪器内部在很宽的速率范围内集成了各个高精度的接收机。

内置光电二极管，具有平坦的频率响应，实现了zui高的波形保真度。这为消光比测量提供了极高的精度。

标准要求的发射机*性测试，需要观察信号经过滤波后的响应。

86100C拥有一系列广泛的滤波器组合。通过GPIB远程控制或者使用前面板按钮，都可以自动而可重复地使滤波器切换进或切换出测量通道。整个测量通路内的频响经过校准，并在长期使用期间保持性能稳定。

集成式光接收机提供了经过校准的光通道。通过使用模块内置的精确的光接收机，可以精确测量和显示光信号。

平均功率测量不再需要光开关或耦合器。简化了信号路由，保持了信号强度。

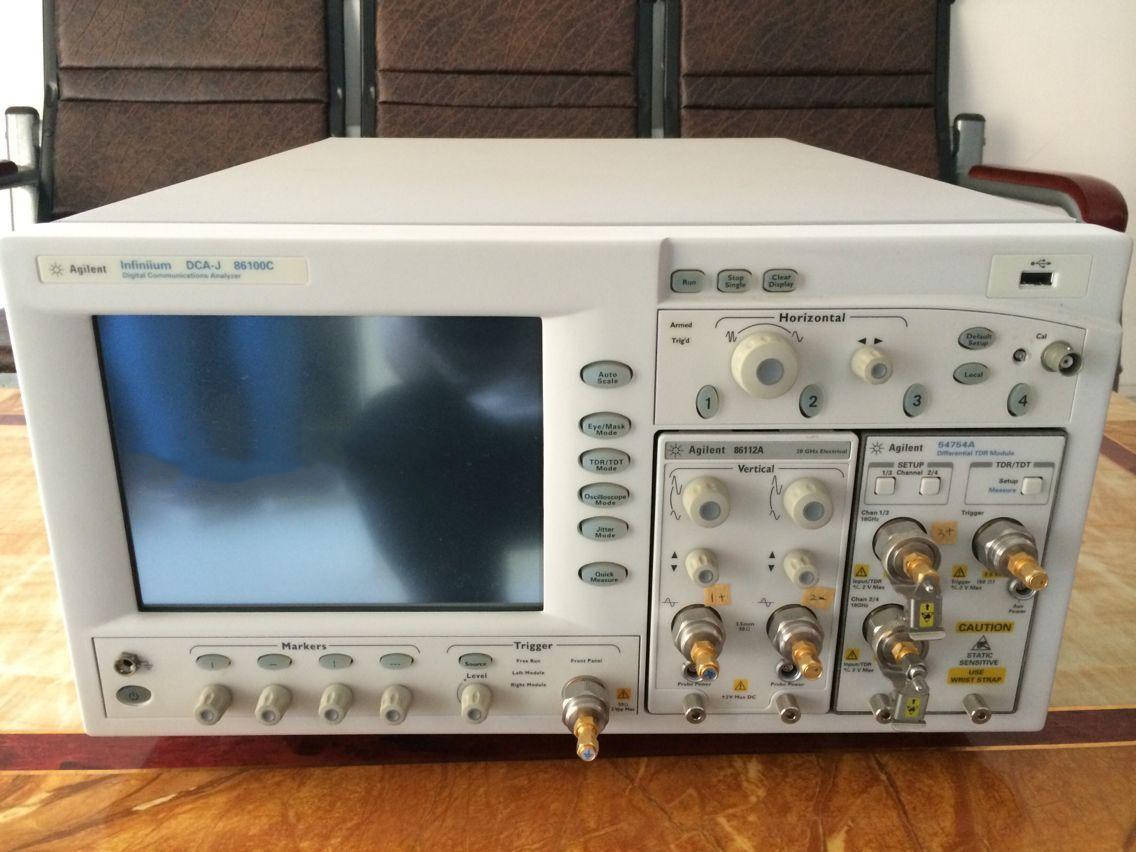

Agilent 86100C_副本.jpg
