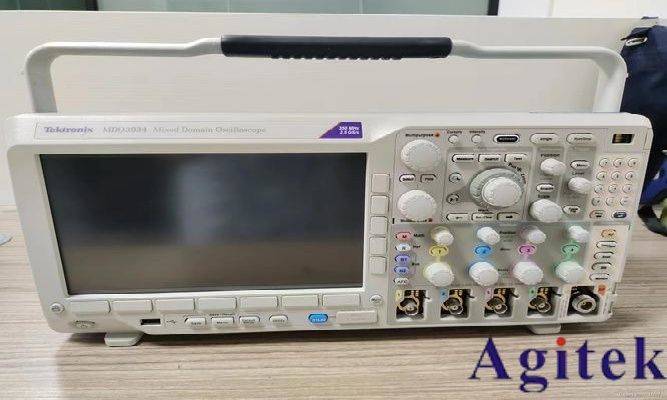

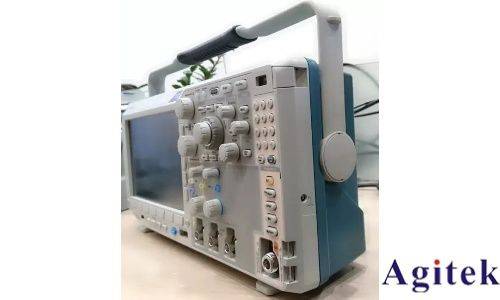

在电子工程领域，示波器是调试和分析信号的核心工具，而泰克示波器凭借其强大的高级触发功能，能够精准捕获异常信号，帮助工程师快速定位问题。本文将详细介绍五种利用泰克示波器高级触发功能捕获异常信号的方法，结合原理、应用场景及操作步骤，为用户提供实践参考。

一、边沿触发：精准定位信号跳变点

边沿触发是示波器最基础的触发方式之一，但在高级应用中，通过灵活设置参数可捕获异常信号。例如，当信号存在突变或毛刺时，边沿触发能精准锁定触发点。

原理与应用：边沿触发根据信号的上升沿或下降沿触发采集。通过设定触发电平、斜率（上升/下降）及触发模式（如单次、自动），示波器仅在信号满足特定边沿条件时捕获波形。适用于检测信号跳变异常，如时钟信号抖动、数据传输中的突发错误等。

操作步骤：

1. 连接探头并确保接地正确；

2. 按下“TrigMenu”键，选择“Edge”触发类型；

3. 设置触发通道（如CH1）、斜率方向（上升/下降）；

4. 调整触发电平至目标阈值（例如，捕获3V以上上升沿，将电平设为3V）；

5. 选择触发模式为“单次”或“自动”，等待异常信号触发。

案例：在调试数字电路时，若发现信号在特定电压值处频繁出现跳变错误，利用边沿触发可快速捕捉该异常点，辅助分析信号完整性问题。

二、脉宽触发：捕捉特定脉冲宽度异常

脉宽触发针对信号的脉冲持续时间设置触发条件，适用于检测脉冲过宽或过窄的异常信号，例如通信协议中的帧错误或时序违规。

原理与应用：脉宽触发通过设定脉冲宽度阈值（时间范围）进行触发。当信号脉冲的持续时间超出或低于设定值时，示波器捕获波形。常用于检测脉冲调制信号中的时序异常、电源纹波中的宽脉冲干扰等。

操作步骤：

1. 进入触发菜单，选择“Pulse Width”触发模式；

2. 设置触发类型（正脉宽/负脉宽）；

3. 定义宽度阈值（如大于10ns或小于5ns）；

4. 调整耦合模式（如直流）避免干扰；

5. 启用单次触发，等待异常脉宽信号出现。

案例：在测试串行通信时，若发现数据帧间存在异常长或短的脉冲，通过脉宽触发可准确捕获这些帧，帮助排查通信协议错误。

三、欠幅触发：锁定幅值异常信号

欠幅触发专门用于捕获信号幅值低于设定范围的异常，适用于逻辑信号调试中电平判定错误或模拟信号中的欠幅干扰。

原理与应用：欠幅触发通过设置高低电平阈值窗口，仅当信号幅值位于窗口内时触发。例如，在逻辑信号中，若高电平低于标准阈值可能导致解码错误，欠幅触发可精确捕捉此类异常。

操作步骤：

1. 触发菜单中选择“Undershoot”触发类型；

2. 设定高低电平阈值（如2V-3V窗口）；

3. 配置触发源通道及耦合方式；

4. 启用单次触发，示波器仅捕获幅值位于窗口内的信号。

案例：在调试I2C总线时，若发现通信失败且怀疑因电平不足导致，使用欠幅触发可快速定位幅值异常的数据包，进而调整驱动电路参数。

四、逻辑触发：多信号关联异常捕获

逻辑触发支持多通道信号组合触发，适用于复杂系统中多信号时序关联的异常检测，如同步信号失配或数据与时钟相位错误。

原理与应用：逻辑触发通过设定多个通道的逻辑关系（与、或、非）触发条件。例如，当通道A上升沿与通道B下降沿同时满足时触发，可捕获两信号时序冲突问题。

操作步骤：

1. 进入逻辑触发设置，选择触发类型为“Logic”；

2. 配置各通道触发条件（如CH1上升沿、CH2下降沿）；

3. 定义逻辑组合（如AND、OR）；

4. 调整触发延迟或窗口优化捕获精度；

5. 单次触发模式下等待多信号关联异常。

案例：在FPGA调试中，若发现数据输出与时钟相位偏移导致传输错误，逻辑触发可同步捕获两者异常时序，辅助定位时序约束问题。

五、分段存储：长时异常信号周期性捕获

分段存储功能通过将内存分段，连续捕获满足触发条件的多个波形片段，适用于分析间歇性、周期性异常信号。

原理与应用：分段存储将示波器的长记录长度划分为多个存储段，每次触发后保存一段波形。用户可观察异常信号出现的周期、频率及每次事件的特征差异，如间歇性噪声或随机故障。

操作步骤：

1. 启用“分段存储”模式；

2. 设置触发条件（如边沿触发）；

3. 配置分段参数（段数、每段时长、触发间隔）；

4. 启动捕获，示波器自动分段记录符合条件的波形；

5. 通过回放功能逐段分析异常信号规律。

案例：在电源纹波测试中，若存在间歇性高频干扰，分段存储可捕获多次干扰事件，帮助识别干扰周期及关联因素。

进阶技巧与注意事项

1. 触发延迟与窗口优化：通过设置触发延迟时间，可观察触发事件前后的信号细节；触发窗口（如电平范围）可过滤无关信号，提高捕获精度。

2. 多通道联合触发：利用泰克示波器的多通道同步触发，分析多信号交互异常，如时序错位或信号串扰。

3. 噪声过滤与灵敏度调节：在高干扰环境中，适当调整触发灵敏度或启用噪声抑制功能，避免误触发。

4. 验证触发设置有效性：使用示波器的触发指示功能（如触发状态显示）确认设置是否正确，避免因触发条件错误导致捕获失败。

泰克示波器的高级触发功能为异常信号捕获提供了强大工具。通过灵活运用边沿触发、脉宽触发、欠幅触发、逻辑触发及分段存储，工程师可高效定位信号突变、时序异常、幅值偏差等复杂问题。在实际应用中，需结合信号特性合理配置触发参数，并借助示波器的辅助功能（如延迟、窗口）进一步优化捕获效果。掌握这些方法不仅能提升调试效率，更能深入洞察系统运行中的潜在隐患，为电子设计可靠性提供坚实保障。
