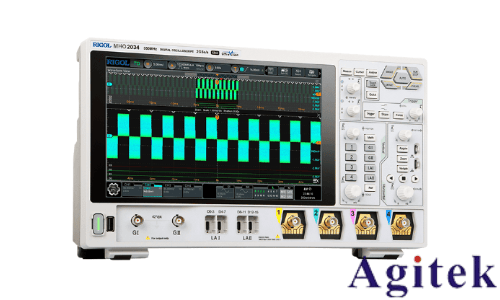

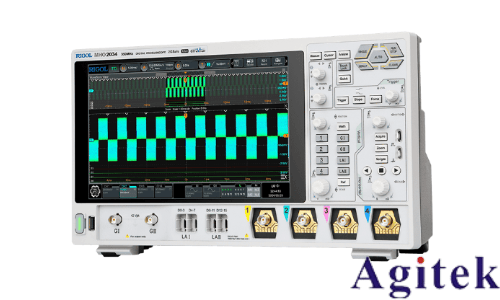

在电子测量领域，噪声水平测试是评估设备性能和信号完整性的关键环节。普源示波器MHO2024作为一款高性能测量仪器，其优异的本底噪声指标为高精度测试提供了保障。本文将从测试原理、设备配置到操作步骤，系统讲解如何利用该示波器进行精准的噪声水平测试。

一、噪声测试的基础认知

示波器的噪声水平由本底噪声和测量系统噪声共同决定。本底噪声源于示波器内部电路的热噪声、放大器噪声等固有因素，而测量系统噪声则受探头、连接线缆及环境因素影响。普源MHO2024的典型本底噪声在1mVrms/格以下（20MHz带宽），这一指标直接影响着小信号测量的精度。

二、测试前的关键准备

1. 环境控制：将示波器置于25℃±2℃的恒温环境中，避免温度漂移导致的热噪声变化。同时确保测试区域远离大功率设备，减少电磁干扰。

2. 探头选择：优先使用原装无源探头（如P2020A），其输入电容≤10pF的特性可最大限度降低寄生噪声。若测试高频信号，需使用有源差分探头以抑制共模噪声。

3. 校准确认：通过示波器自带的自校准功能（Self-Cal）进行系统校准，确保垂直放大器和时基的精度在±1%以内。

三、核心测试步骤与参数设置

1. 本底噪声测试

短路探头：将探头输入端与地线短接，关闭所有信号源输入。

垂直档位：设置为最小量程（如2mV/div），确保噪声波形占据至少80%屏幕高度。

触发模式：选择"自动触发"并关闭噪声抑制功能，避免触发电路引入干扰。

测量方式：使用PK-PK（峰峰值）测量功能记录噪声电压，多次测量取平均值。

2. 系统噪声评估

接入被测设备：通过50Ω同轴电缆连接信号源输出端，设置源输出为0V直流。

带宽限制：开启20MHz硬件带宽限制，滤除高频段的环境干扰。

耦合模式：选择AC耦合去除直流分量，重点观察交流噪声成分。

记录数据：对比本底噪声与系统噪声的差异，评估探头/连接线的附加噪声。

四、高级优化技巧

1. 接地优化：使用接地弹簧替代传统鳄鱼夹，缩短接地环路至3cm以内，降低地线感抗引入的高频噪声。

2. 平均模式：启用示波器的16次波形平均功能，有效抑制随机噪声对测量结果的影响。

3. 频谱分析：通过FFT功能观察噪声频谱分布，识别是否存在周期性干扰（如50Hz工频噪声）。

4. 偏置调整：在测量微小信号时，可适当增加直流偏置电压，将噪声波形移至屏幕中心便于观测。

五、数据验证与误差分析

实际测试中需注意：

探头衰减比误差：无源探头的10:1衰减会引入约0.5dB额外噪声，需在计算结果中予以修正。

温度漂移影响：每升高10℃，放大器噪声约增加3%，建议进行温度补偿校准。

电源纹波干扰：示波器内部开关电源可能通过供电线路引入高频噪声，可使用线性电源适配器改善。

通过遵循上述流程，普源MHO2024可实现优于5μVrms的噪声测试分辨率，满足精密模拟电路设计、射频器件表征等场景的测试需求。掌握这些技巧不仅能提升测量精度，更能为故障定位与信号完整性优化提供可靠依据。
