全光子开关的量子基础
一、研究背景：全光子开关的需求与挑战
全光子器件的目标
全光子器件（如全光开关）旨在实现纯光子信号处理，避免传统光 - 电转换的能耗高、速度受限等问题，是构建超低功耗、亚纳秒级量子信息网络的关键。
应用场景：量子通信、光子计算、数据中心高速信号处理等。
核心挑战：光子间无直接相互作用
自由空间中的光子彼此独立，无法直接“感知” 或 “调控” 对方，导致传统光学器件难以实现单光子层面的逻辑操作（如开关）。
2008 年：首个光子开关基于光子晶体腔的强耦合光学非线性—— 单个光子无法独立通过器件，需与另一光子 “协同” 传输，首次实现光子层面的逻辑操控。
2012 年：技术升级实现皮秒级超快控制，开关速度接近电子晶体管，且能耗显著更低（仅为电子器件的极小比例），为全光计算奠定基础。
2022 年：Le Jeannic 团队在纳米光子波导中集成量子点，通过双光子泵浦探测实验揭示单光子开关的物理本质。
解决方案：借助量子系统（如量子点、原子等）作为媒介，通过光与物质的量子相互作用，间接诱导光子间的关联。
二、量子基础：关键物理机制
全光子开关的“量子基础” 主要体现在以下两方面：
1.量子点与光子的强耦合作用
量子点：一种纳米级半导体结构，可被视为“人工原子”，能通过量子态跃迁与光子相互作用。
AC 斯塔克效应（AC Stark effect）
当单光子入射到与光子晶体波导耦合的量子点时，光子的电磁场会扰动量子点的能级，导致其共振频率发生偏移（偏移量可达整个谱线宽度）。
这一偏移会改变量子点对后续光子的响应：原本会被吸收的第二光子，因能级失谐而能无阻碍地通过波导，从而实现“开关” 功能（即单光子调控双光子传输）。
2.光子间的量子关联与纠缠
双光子泵浦探测实验
当两个光子以短时间间隔入射时，量子点作为中介，使光子间产生量子关联。
通过时域测量光子传输的相关性，实验观测到光子纠缠证据—— 两个光子的状态不再独立，而是通过量子点的介导形成了相互依赖的量子态。
意义：这种量子关联是全光子开关的物理本质，证明开关功能依赖于光子与量子系统的量子力学相互作用，而非经典光学效应。

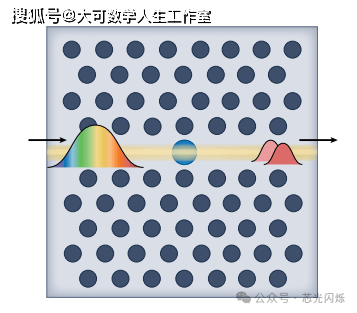

图1|全光开关中的光子-光子相关性。入射光脉冲中光子之间的相互作用由光子晶体波导中的量子点（蓝色圆圈）调节（光路由顶部和底部的周期性孔限定），导致透射光子之间可测量的量子相关性[1]。
三、技术实现：量子点集成光子晶体波导
光子晶体波导的作用
周期性结构引导光传播，并通过纳米制造技术（如电子束光刻）精确调控光场分布，增强光与量子点的相互作用效率。
优势：平移对称性允许灵活选择量子点的位置，且输出模式直接对应波导中的传播模式，简化了光耦合设计。
实验验证流程
单光子验证：通过 AC 斯塔克效应证实单光子可调控量子点能级，实现 “开关” 的基本功能。
双光子验证：通过控制光子脉冲的时间间隔，区分单光子效应与双光子量子关联，明确量子纠缠的存在。
四、科学意义与未来影响
理论层面
首次在实验上直接观测到全光子开关中的量子关联机制，为理解光 - 物质相互作用提供了新视角。
验证了量子点 - 波导系统作为量子光学元件的可行性，拓展了固态量子技术的应用场景。
技术层面
超低功耗：开关仅需单光子能量，能耗远低于传统电子器件。
高速潜力：皮秒级响应速度，接近电子晶体管水平，适配未来高速信息处理需求。
可扩展性：为大规模集成量子光学网络奠定基础，例如通过硅基半导体工艺兼容现有芯片制造技术。
未来方向
探索替代量子系统（如原子、晶体色心缺陷）以提升光谱均匀性和稳定性。
推动全光器件与半导体工业结合，实现数据中心、量子计算等领域的实际应用。
总结
“全光子开关的量子基础” 揭示了：通过量子点与光子晶体波导的集成，利用量子态调控和光子间量子关联，可突破传统光学器件的局限性，实现基于量子物理的单光子级调控。这一研究不仅深化了对光 - 物质相互作用的理解，更为构建高效、高速的全光子信息处理平台开辟了新路径。
参考文献：
[1]Norman V A , Radulaski M .Quantum underpinnings of an all-photonic switch[J].Nature Physics[2025-05-23].DOI:10.1038/s41567-022-01736-3.
本文仅供学习交流，文中有错误的地方还请指出，如有侵权请联系删除。
光子晶体
光子晶体于1987年首次提出，光子晶体是通过在材料表面周期性地穿孔以产生高度反射的光学结构而形成的，该结构类似于电子在晶体中穿过的规则原子阵列。如果穿孔的一小部分被移除，则光被限制在该区域中并在该区域中共振，去除整排的穿孔可以让光传播通过，从而形成所谓的光子晶体波导。
光子晶体结构已经与光发射器集成在一起，用于各种应用，包括垂直腔面发射激光器，现在通常用于智能手机面部识别等技术。
