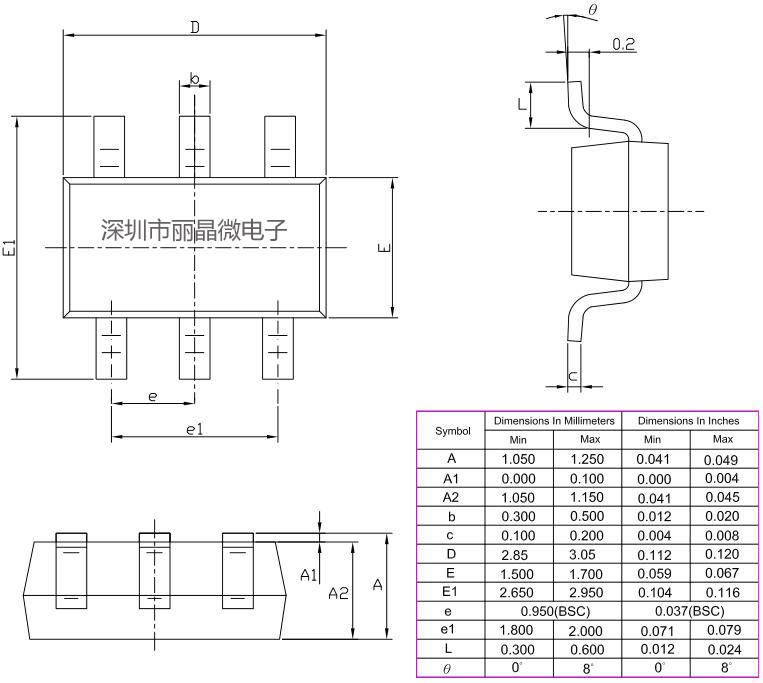

EH2808-934E短按开关芯片作为一款专为工业级应用设计的低功耗控制芯片，凭借其紧凑的封装尺寸和可靠的性能表现，在医疗设备、手持仪器等精密电子领域展现出显著的技术优势。该芯片采用SOT23-6封装，体积仅为2.9×2.8×1.3mm，为空间受限的嵌入式系统提供了理想的解决方案。其核心功能在于通过机械按键实现双路信号的同步逻辑翻转，上电初始状态为OUTL高电平（典型值3.3V）与OUTH低电平（0V），每次短按触发后两路输出电平状态将发生交替变化，这种设计特别适合需要双稳态控制的设备场景。

在电气特性方面，EH2808-934E展现了卓越的能效表现。当供电电压为5V时，其工作电流与静态电流均维持在5μA的极低水平，相当于普通纽扣电池可支持连续工作超过3年的续航能力。芯片支持2.4V-5V的宽电压输入范围，能够兼容锂电池、镍氢电池等多种供电方案。在-40℃至85℃的工业级温度范围内，输出驱动能力稳定保持14mA，确保可靠驱动光电耦合器、小型继电器等负载。实测数据显示，在85℃高温环境下，输出电平波动幅度不超过额定值的±2%，这种稳定性使其能适应医疗灭菌设备等严苛环境。

SOT23-6低功耗开关芯片

从应用场景来看，该芯片在便携式血糖仪的电源管理中表现出色。通过连接微控制器的GPIO引脚，可实现设备休眠/唤醒的双模式切换，配合其5μA的待机功耗，使设备待机时长延长30%以上。在工业手持终端中，设计师利用其双路反相输出特性，同步控制LCD背光与系统休眠信号，简化了电路设计复杂度。某型号超声探头消毒装置的案例显示，采用EH2808-934E替代传统机械开关后，产品防水等级从IP54提升至IP67，按键寿命从5万次提高到100万次以上。

电路设计时需注意关键外围元件配置。典型应用电路中建议在VDD引脚并联4.7μF钽电容以抑制电源波动，按键输入端应串接100Ω电阻并并联0.1μF电容构成RC滤波网络，可有效消除10ms以下的抖动干扰。对于需要长线传输的场景，输出端推荐增加74HC04缓冲器提升驱动能力。在EMC敏感应用中，PCB布局时应使芯片地引脚直接连接至电源地层，避免与其他数字电路共用地回路。

EH2808-934E在三个方面具有优势：其一，工作电压下限可至2.4V，更适合单节锂电池供电系统；其二，-40℃低温启动特性优于普通商业级芯片；其三，采用专利的防静电结构，HBM模式ESD防护等级达到8kV。但需注意其输出电流限制为14mA，直接驱动功率元件时需外扩MOS管，这在设计大电流负载电路时会增加约0.3元的BOM成本。

故障排查方面，常见问题主要集中在三个环节：当出现按键无响应时，应优先检查按键接触电阻是否小于50Ω；若输出电平异常，需用示波器观察电源纹波是否超过200mVpp；在低温环境下功能失常时，建议验证PCB是否存在锡膏未完全熔融的焊接缺陷。某医疗器械厂商的测试数据表明，正确使用条件下该芯片的MTBF可达25万小时，符合ISO 13485医疗设备可靠性标准。

未来技术演进方向，建议增加I²C接口实现按键灵敏度数字调节，内置LDO模块以扩展电压适应范围，这些改进将使芯片在物联网边缘设备中获得更广泛应用。现有版本已通过RoHS2.0认证和REACH检测，批量采购时提供PPAP文档支持，为工业客户的质量管控提供完整技术保障。

-
