在电子玩具、电视遥控器中，晶振是不可或缺的时钟源元器件，它的引脚定义影响整个电路的稳定性。最近和客户沟通中发现一个问题：

“你们这颗晶振怎么缺角不在1脚？是不是搞错方向了？”

其实，缺角 ≠ 一定是1脚。特别是在常见的无源贴片晶振中，“缺角”更像是生产结构的差异，而不是标准识别方式。今天我们就带大家搞清楚：到底怎么识别晶振的引脚？

一、什么是无源晶振？

无源晶振（Passive Crystal）是一种不带内部驱动电路的石英晶体器件，常用于 MCU、通信模块等系统中，为其提供精准稳定的频率基准。常见封装包括：SMD3225、SMD2520、SMD2016 等。

二、误认缺角为1脚？不如直接看丝印更准确

很多用户判断1脚最常用的方法是“看缺角”，但我们必须强调：

1、以缺角为1脚：缺角位置不统一，部分型号缺在1脚，有的缺在4脚，❌不推荐

2、以丝印为基准：丝印正面朝上，左下角为1脚，右上为3脚。✅推荐

✅ 我司统一采用“丝印正面左下为1脚”的引脚标识方式，适用于所有批次的无源晶振。

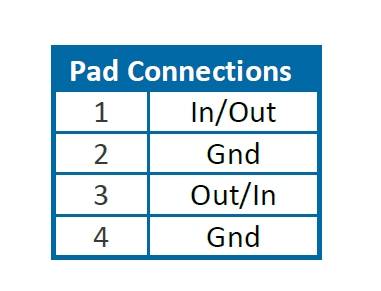

无源晶振的标准引脚功能：

由于1脚和3脚为功能脚，2脚和4脚则为接地或悬空的对称结构，因此即便将晶振旋转180度安装，1 脚与3 脚互换位置，也不会影响电气功能或振荡效果。晶振仍可正常工作，无任何性能损失。

三、实际出货：为什么缺角不固定？

这正是许多客户产生疑惑的根源。

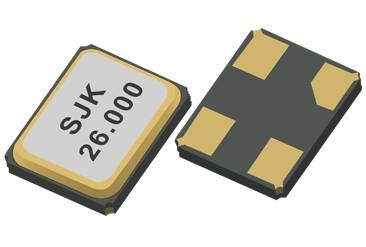

在晶振的生产过程中，不同工厂或同一型号在不同批次中，Pad 1 或 Pad 3 缺角并无统一标准，这属于外观结构设计差异，非功能性错误。

所以，不要再盯着缺角找1脚了，识别晶振请看丝印正面。

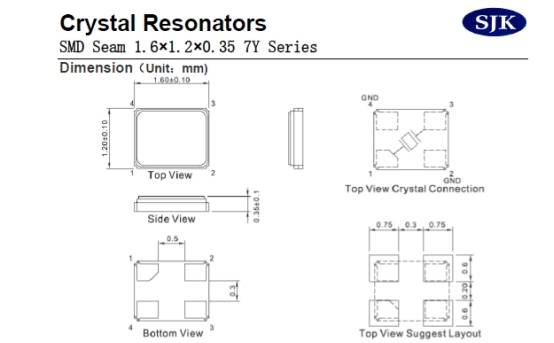

四、怎么快速识别晶振脚位？

找到丝印面：即晶振上有印字的一面；

左下角 = 1脚；

逆时针方向为 2、3、4 脚。

若缺角位置与图示不符，请忽略缺角位置，以丝印朝向为准

五、用户提问：焊反了怎么办？

“无源晶振没有极性，正反都行。”这其实很多工程师都清楚，但面对焊板时，仍忍不住在意方向。

问：我把晶振装反了，能用吗？

答：如果你使用的是四脚对称结构（如SMD3225），180°焊反不会影响功能，因为：

1、3脚为功能脚，对调也正常；

2、4脚对称接地，不变。

但仍建议按照标准方向焊接，以便维护和检测。

结语：每一脚定义，都关乎系统稳定。

无源晶振虽小，却决定着整个系统的节奏与稳定。任何焊接偏差都可能影响整机系统的稳定性。我们坚持：

✅ 出厂丝印一致；

✅ 封装规格书一致

✅ 技术支持快速响应。

如需SJK晶振规格书、产品资料或脚位确认，请随时联系我们，我们专业团队在线回复。
