一、产品定位与技术革新

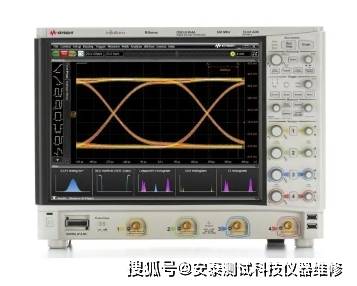

是德科技Infiniium S系列DSOS204A是一款面向高速数字设计与精密信号分析的高性能示波器，融合了10位ADC转换技术、超低噪声前端与智能化触发系统。其核心突破在于实现了2 GHz带宽、20 GSa/s采样率与100 Mpts/通道的深存储深度，支持PCIe 5.0、USB4等高速接口的物理层测试。设备采用模块化架构，支持通过USB 3.0与LAN接口实现远程控制，兼容SCPI及IVI-COM标准，满足工业4.0时代的智能化测试需求。

二、关键技术参数

参数类别 技术指标

带宽 2 GHz（可升级至8 GHz，需选件）

采样率 20 GSa/s（半通道），10 GSa/s（全通道）

存储深度 100 Mpts/通道（标配），支持扩展至1 Gpts/通道

通道数 4个模拟通道，16个数字通道（需MSO选件）

触发系统 支持边沿、脉宽、码型、序列及超时触发，分辨率达1 ps

接口 USB 3.0、LAN（LXI Core 2011）、GPIB（可选）、HDMI显示输出

物理特性 19英寸机架式设计（432×210×483 mm），重量15 kg，工作温度0℃至40℃

三、核心功能解析

10位ADC与低噪声前端

采用10位垂直分辨率ADC，相比传统8位示波器信噪比提升4倍。

内置低噪声放大器，确保微弱信号检测能力，适用于电源完整性分析。

高级触发与协议解码

智能触发：支持脉宽、欠幅、逻辑组合等多条件触发，捕获复杂异常信号。

协议解码：内置PCIe 5.0、USB4、HDMI 2.1等高速总线解码库，支持眼图交叉点分析。

抖动与眼图分析

抖动分解：通过时间间隔误差（TIE）分析，分离随机抖动（RJ）与确定性抖动（DJ）。

眼图模板测试：支持自定义模板，评估信号质量余量（SQM）。

远程控制与自动化

兼容SCPI命令集，示例代码：

python

import pyvisa

rm = pyvisa.ResourceManager()

inst = rm.open_resource('TCPIP0::192.168.1.100::INSTR')

inst.write(':DIGitize CHANnel1') # 触发通道1采集

inst.write(':WAVEform:SOURCE CHANnel1') # 设置波形源为通道1

print(inst.query(':WAVEform:DATA?')) # 读取波形数据

支持是德科技PathWave测试自动化软件，实现复杂测试流程的图形化编程。

四、典型应用场景

高速数字电路测试

验证PCIe 5.0接口的信号完整性，通过眼图分析评估链路裕量。

使用抖动分解功能，定位时钟抖动来源，优化系统时序。

电源完整性分析

捕获开关电源的瞬态响应，通过10位ADC分辨率分析纹波与噪声。

结合低阻抗探头，测量PDN（电源分配网络）的阻抗曲线。

汽车电子研发

在ATE系统中集成DSOS204A，实现ECU（电子控制单元）的自动化功能测试。

通过CAN/LIN总线解码，分析车载网络通信时序。

科研与教育

物理实验中研究高速光通信信号，利用眼图分析评估调制质量。

电子工程教学中演示示波器触发原理，支持教学实验数据采集。

五、操作流程与实用技巧

快速启动指南

连接电源与被测信号，按下前面板POWER键启动设备。

通过触控屏选择AutoScale自动调整垂直与水平刻度。

使用Trigger键进入触发设置，选择Edge触发并调整触发电平。

高级功能配置

眼图分析：执行EyeDiagram:STAT ON启用眼图模式，配置模板与测量参数。

数据导出：通过MMEM:STOR命令将波形数据保存至USB闪存盘。

故障排查手册

无触发信号：检查触发源设置，确保信号幅度超过触发电平。

波形失真：验证探头补偿，调整垂直档位至信号峰峰值占屏幕高度的60%-80%。

六、维护与校准策略

定期校准周期

建议每12个月执行一次全面校准，包含带宽、采样率及垂直精度三项核心指标。

使用是德科技N2796A校准模块作为校准参考，确保量值溯源至NIST标准。

现场维护工具包

标配清洁套装（含异丙醇擦拭布与防静电刷），用于清洁BNC接口与前面板。

备用保险丝（2A/250V）存放于设备底部储物格，应对突发过流故障。

升级与扩展路径

通过固件升级（FIRM:UPD命令）支持新兴高速总线标准（如CXL 3.0）。

选购DSOS204A-MSO选件，扩展16个数字通道，支持混合信号分析。

七、技术演进与替代方案

产品生命周期：DSOS204A持续生产中，Keysight提供长期技术支持至2035年。

替代型号推荐：对于更高带宽需求，可选用DSOS804A示波器，其带宽达8 GHz。

八、资源下载：

可访问安泰测试科技官网搜索型号下载或者联系客服领取
