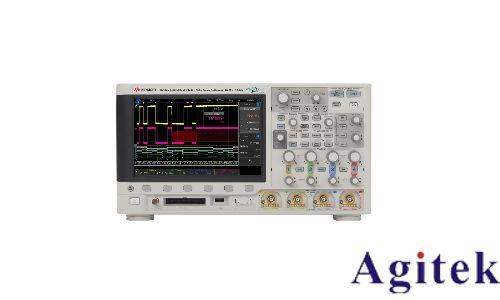

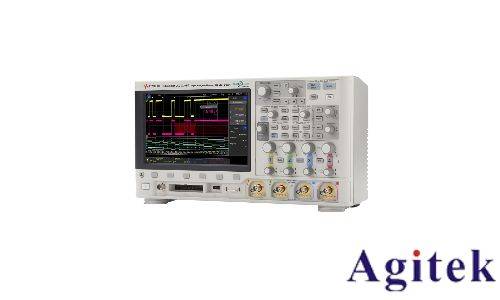

是德示波器MSOX3054T是一款功能强大的电子测量工具，适用于高频、高速信号的精确分析与测量。在通信、电子工程、嵌入式系统调试等领域，正确使用该设备能够有效提升测试效率与准确性。本文将结合操作指南与实战经验，从连接、设置、测量技巧到注意事项等方面，详细介绍如何正确使用MSOX3054T进行高速信号测量。

一、校准与准备：确保测量基准的准确性

在正式测量前，必须完成示波器的校准工作。MSOX3054T的校准分为内部自检和外部校准两部分：

1. 内部自检：开机后进入“Utilities”菜单，选择“Self Test”运行自检程序，确认硬件状态正常（显示“Pass”）。

2. 探头补偿调节：连接探头至CH1通道，接入示波器的校准信号端口（如“CAL”接口），调整垂直档位至合适范围，通过调节探头补偿电容使方波波形上升沿垂直、顶部平坦无畸变。

3. 环境条件：确保工作环境温度在15℃~30℃之间，湿度≤80%RH，避免磁场干扰，预热设备30分钟以稳定内部元件。

二、硬件连接与检查

正确的硬件连接是测量成功的基础：

1. 电源连接：使用符合规格的电源适配器，确认电源指示灯亮起。

2. 信号输入：根据信号类型选择探头（如高频信号选用有源差分探头，输入电容≤1pF），避免负载效应导致信号畸变。接地方式优先选择接地弹簧（≤3cm），降低回路电感。

3. 通道配置：通过BNC电缆连接信号源与示波器输入通道，确认连接牢固，避免松动导致信号衰减或噪声。

三、基本设置与参数调整

1. 触发设置：

选择触发模式（边缘触发、脉冲触发、视频触发等），针对高速信号优先使用边缘触发。

调整触发阈值与斜率（上升/下降沿），确保稳定捕获目标信号。

使用“触发延迟”功能定位信号特定部分，便于后续分析。

2. 垂直与水平设置：

垂直灵敏度根据信号幅度调整（如500mV/div），避免波形溢出或压缩。

水平时基设置需匹配信号频率（如100MHz信号可选10ns/div），确保完整显示波形周期。

3. 采样率与带宽：

采样率至少为信号最高频率的5倍（如测量1GHz信号需设置≥5GSa/s）。

启用示波器的全带宽模式（如MSOX3054T的500MHz带宽），避免高频分量衰减。

四、波形捕获与测量技巧

1. 信号捕获模式：

使用“峰值检测”模式捕获信号瞬态变化，适用于毛刺或高频干扰检测。

“平均”模式适用于噪声环境下提取稳定波形。

2. 测量功能应用：

利用自动测量功能（如频率、占空比、上升时间）快速获取关键参数。

启用“眼图分析”评估高速数字信号的时序裕量与抖动。

3. 高级显示调整：

开启余辉模式观察信号变化趋势，或通过“网格亮度”调节优化显示清晰度。

使用“波形缩放”功能对局部波形细节进行放大分析。

五、高频信号测量的特殊注意事项

1. 探头衰减比选择：

高频信号必选×10衰减模式（如探头带宽×6MHz），避免探头输入电容影响信号完整性。

2. 测量位置优化：

尽量将探头靠近信号终端（如芯片引脚或PCB焊盘），减少传输线反射对波形的影响。

3. 阻抗匹配：

射频信号测量时启用50Ω模式，数字信号使用高阻模式（1MΩ），确保信号传输无反射。

4. 消除噪声干扰：

使用示波器自带的滤波器功能（如低通滤波）抑制高频噪声，或通过“带宽限制”提升测量精度。

六、高级功能与故障诊断

1. 协议触发与解码：

针对通信信号（如PCIe、USB）启用协议触发，快速定位异常数据帧。

2. 多域分析：

结合时域波形与频域FFT分析，诊断EMI问题或串扰源。

3. 存储与回放：

利用示波器的深存储功能（如10Mpts）捕获长时间信号，通过回放功能进行逐帧分析。

4. AI辅助诊断：

部分型号支持AI故障预测功能，自动标记异常波形区域，提高排查效率。

七、常见问题与解决方法

1. 信号失真或畸变：

检查探头补偿是否调节正确，更换低电容探头或缩短接地线长度。

2. 触发不稳定：

调整触发灵敏度或启用“触发释抑”功能，排除噪声干扰。

3. 测量误差：

确认采样率与带宽设置是否匹配，定期校准设备与探头。

八、资源与学习支持

为提升操作熟练度，用户可通过以下渠道获取帮助：

1. 官方文档：仔细阅读用户手册与技术文档，掌握设备功能与高级应用。

2. 在线社区：访问是德官网论坛，参与技术讨论，获取应用案例与故障解决方案。

3. 培训课程：参加是德授权的培训课程，系统学习信号分析与调试技巧。

4. 第三方资源：查阅专业博客、视频教程，学习行业内的最佳实践。

正确使用是德示波器MSOX3054T进行高速信号测量，需从校准、连接、参数设置到分析技巧各环节严格把控。通过优化探头选型、合理设置触发条件、利用高级分析功能，用户能够有效捕获并解析复杂信号，解决调试中的难点问题。同时，持续学习官方与非官方资源，结合实际案例积累经验，将进一步提升测量精度与工作效率。
