对于很多品牌商而言，设计大功率开关电源是一件耗时较长且消耗大量经费的难题，若选用成熟稳定的电源模块，可收获诸多益处。一方面可极大地缩短开发周期，这些成品模块出厂经严格测试，能直接集成到系统中，无需从零设计电路，有效节省研发时间，加速产品推向市场。另一方面则可显著降低设计难度，使用成品模块可规避因设计不当引发的电磁干扰、效率低下等问题，进而提升产品质量和可靠性。

近期，充电头网了解到，专注于第三代半导体器件的致能联合合作伙伴安卫控科技共同推出一套240W电源模块方案，该方案由240W PFC模块 + 240W AHB模块两部分组成，组合使用可快速实现20V ~ 48V多规格输出，非常适合直流电源系统应用，极大的提高了研发效率、缩短了客户的开发周期。

致能240W电源模块方案

20V~48V直流供电的实际应用中非常广泛，消费级领域、工控领域以及医疗、消防等诸多领域拥有稳定且高效的供电需求，本次致能便针对上述需求适时推出的240W电源模块方案，届时可大幅简化开发电源系统的设计难度，加速产品交接或量产进程。

PFC模块AMD301

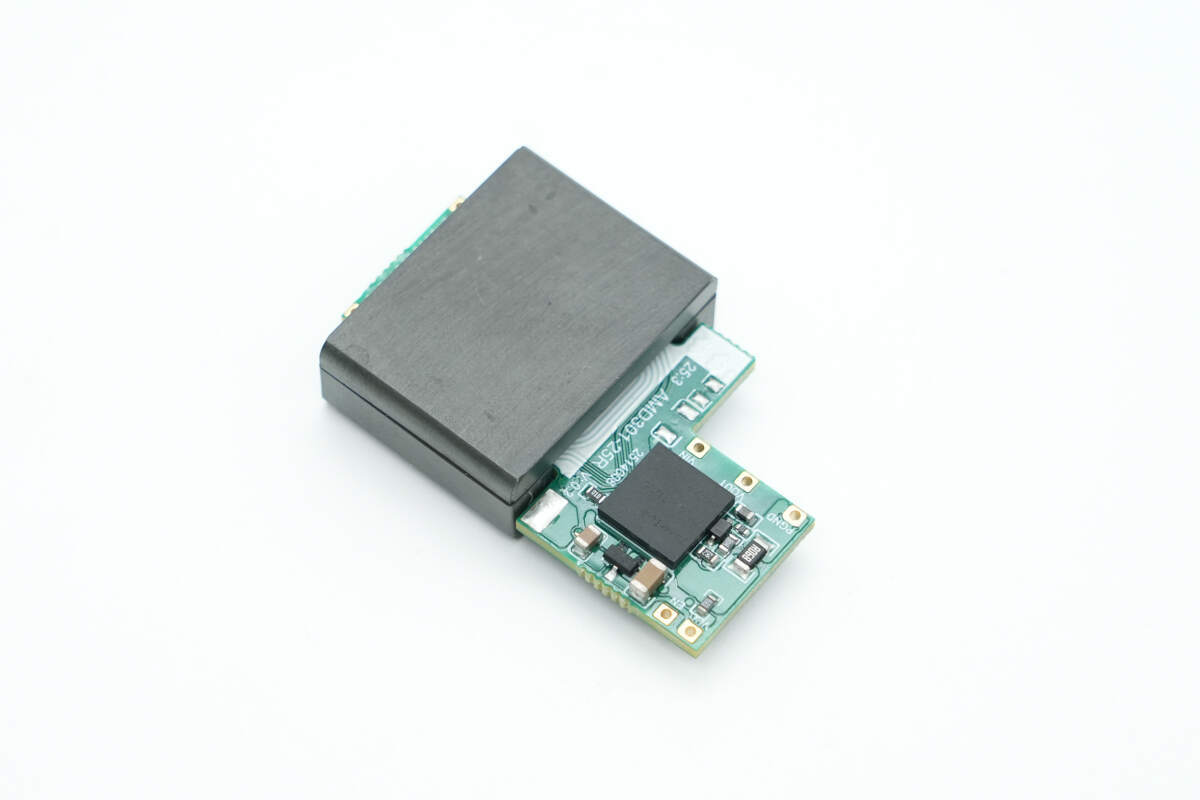

该电源方案由两部分组成：一部分为上图的PFC模块AMD301，整体尺寸仅为42.67×27.07×9.67mm，重量25.5g。

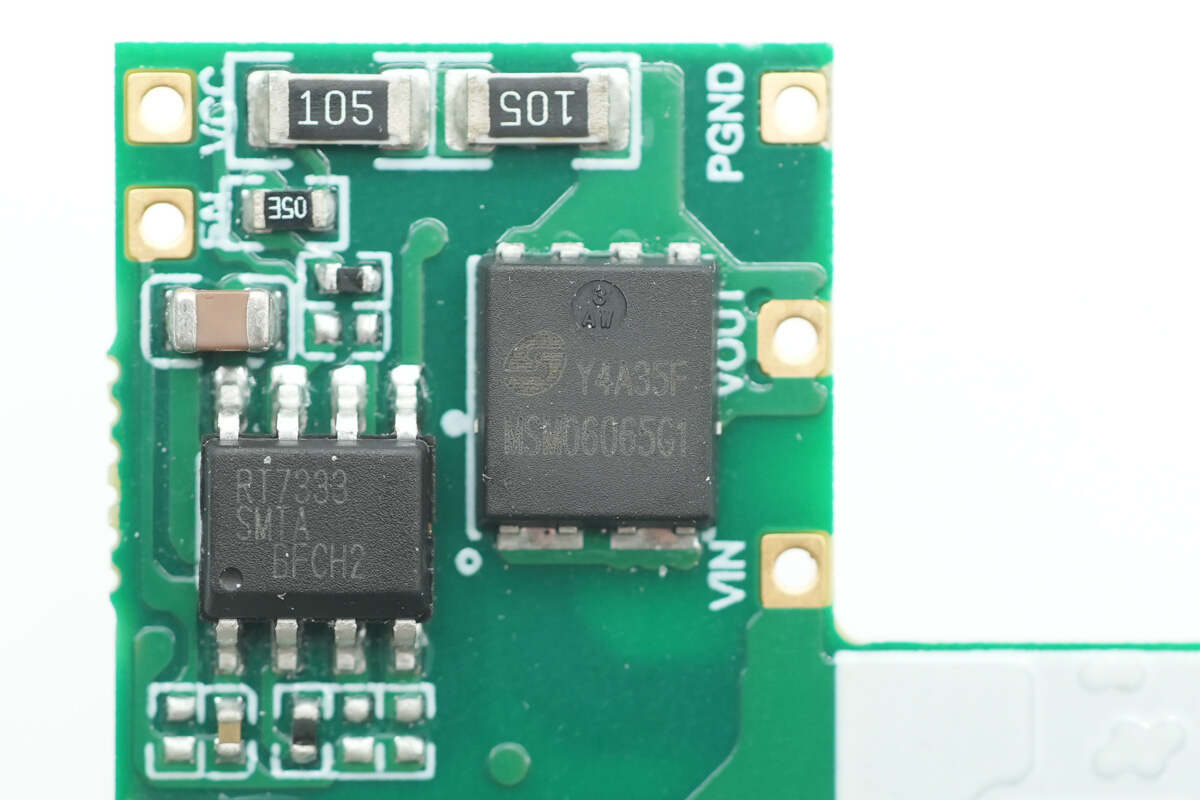

RT7333是一款功率因数校正控制器，集成了跟踪升压、谷值开关和频率降低等技术。该器件既可在临界导通模式下运行，也可在不连续导通模式下运行。该芯片内置保护，集成度高，采用SOP-8封装。

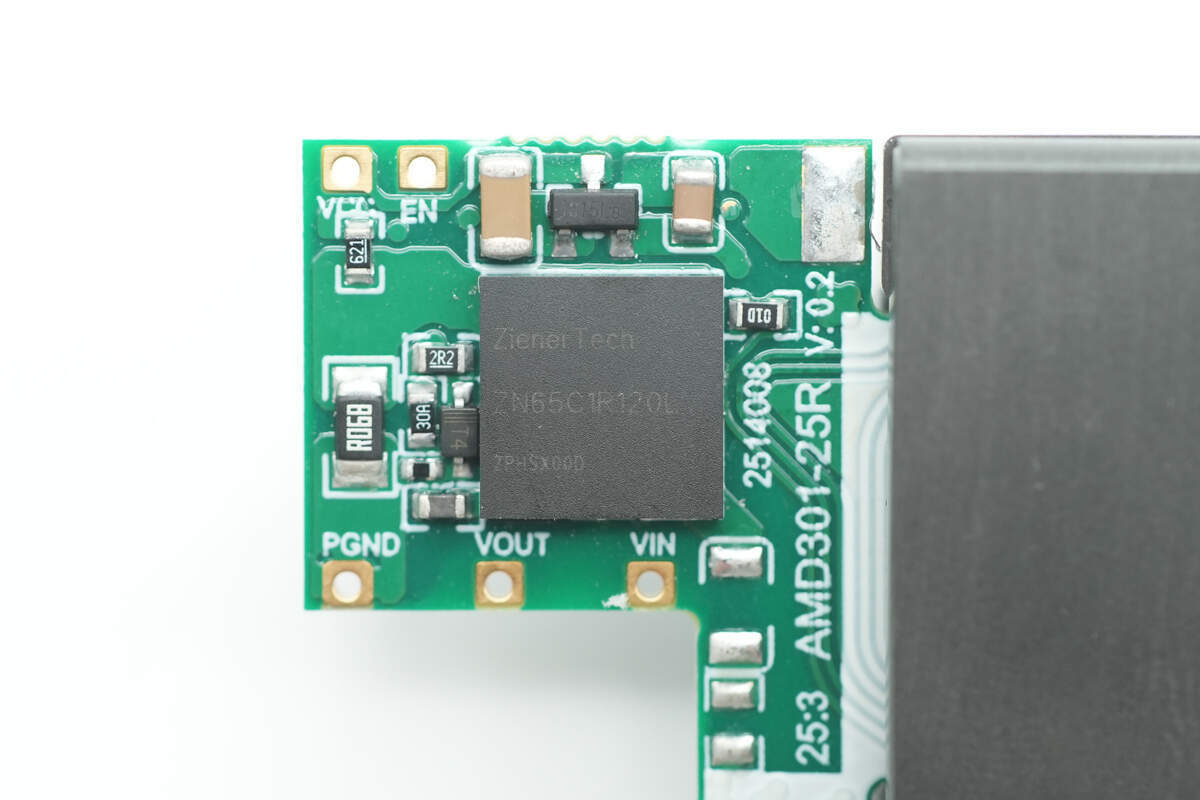

立锜RT7333配合致能ZN65C1R120L器件（650V 120mΩ DFN88封装），可以把90~264Vac输入整流后的电压升压至380V，为后级提供一个稳定的工作电压，并且能满足各国功率因素/THD等要求。

AHB模块AMD330

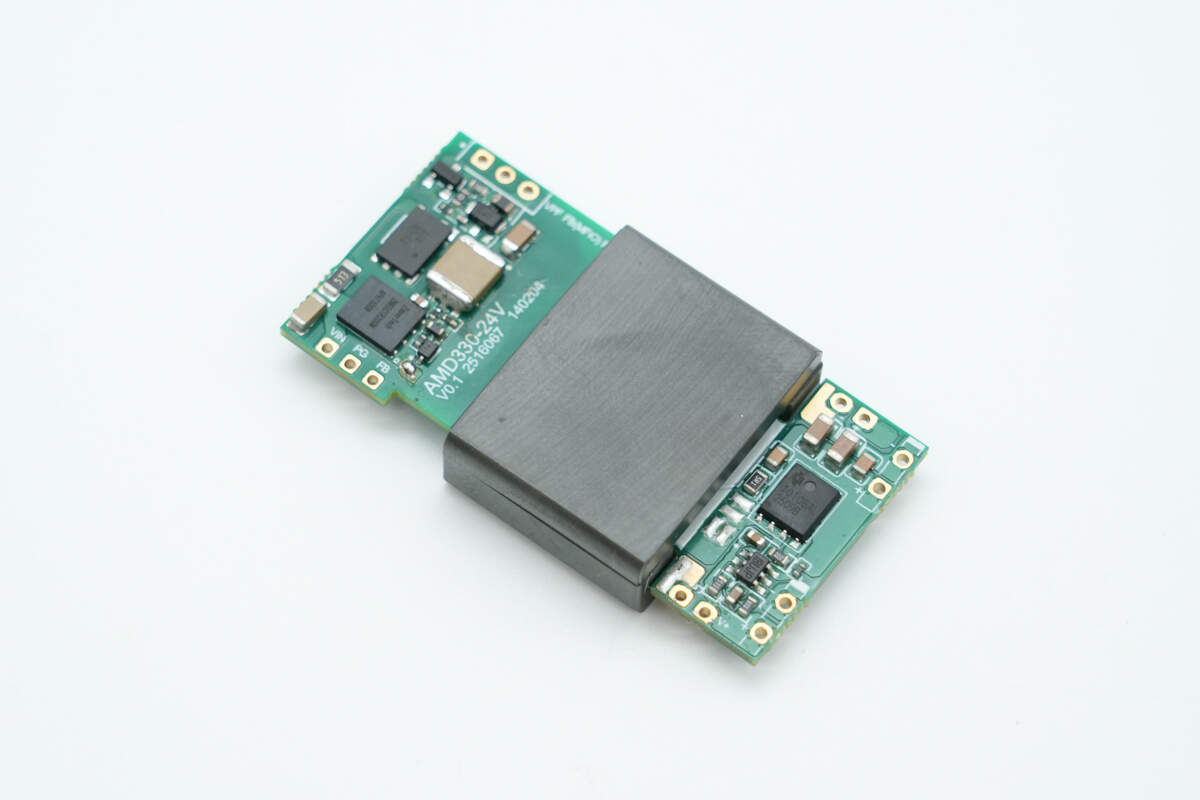

另一部分为AHB模块AMD330，整体尺寸为51.45×27.2×9.52mm，重量27.3g。

该模块主控采用AHB反激控制器立锜RT7795，支持5~48V输出电压，并采用了谐振工作模式，有效降低AHB和次级侧同步整流的损耗。同时，该芯片集成多项保护功能，可确保电源的可靠性，采用WQFN 4x6-24封装。

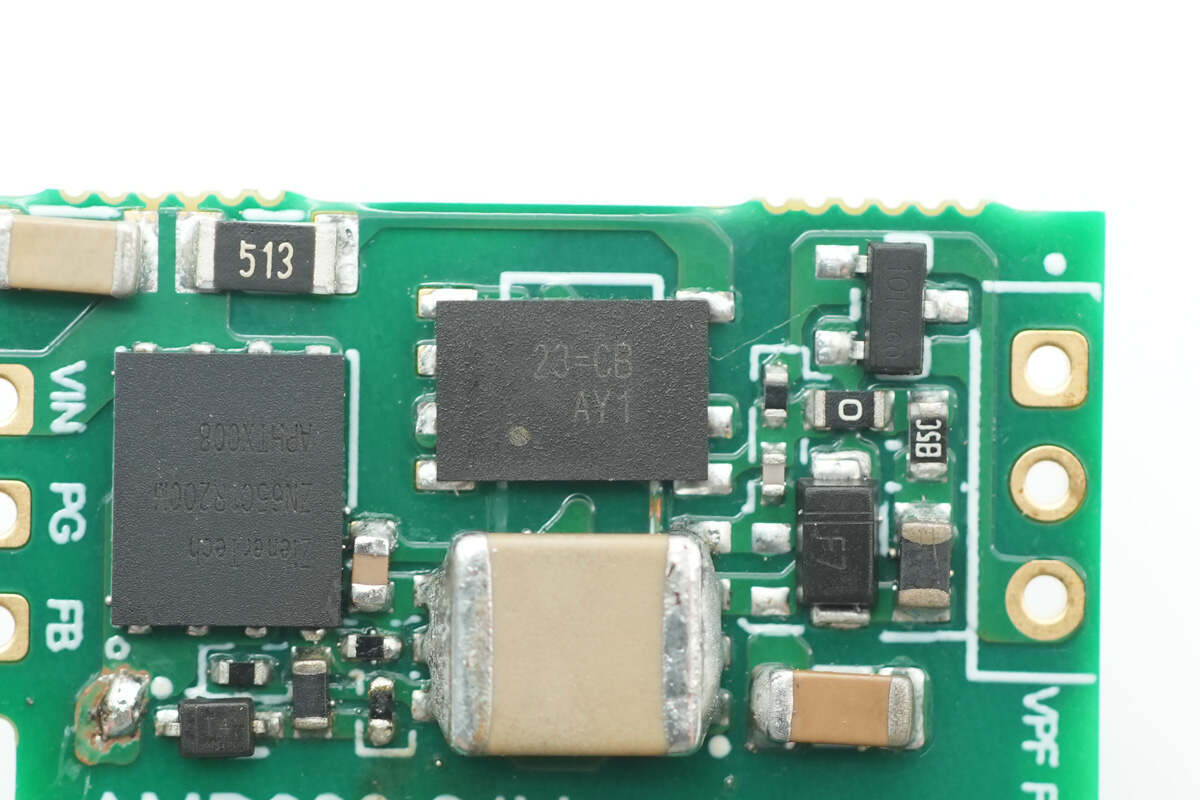

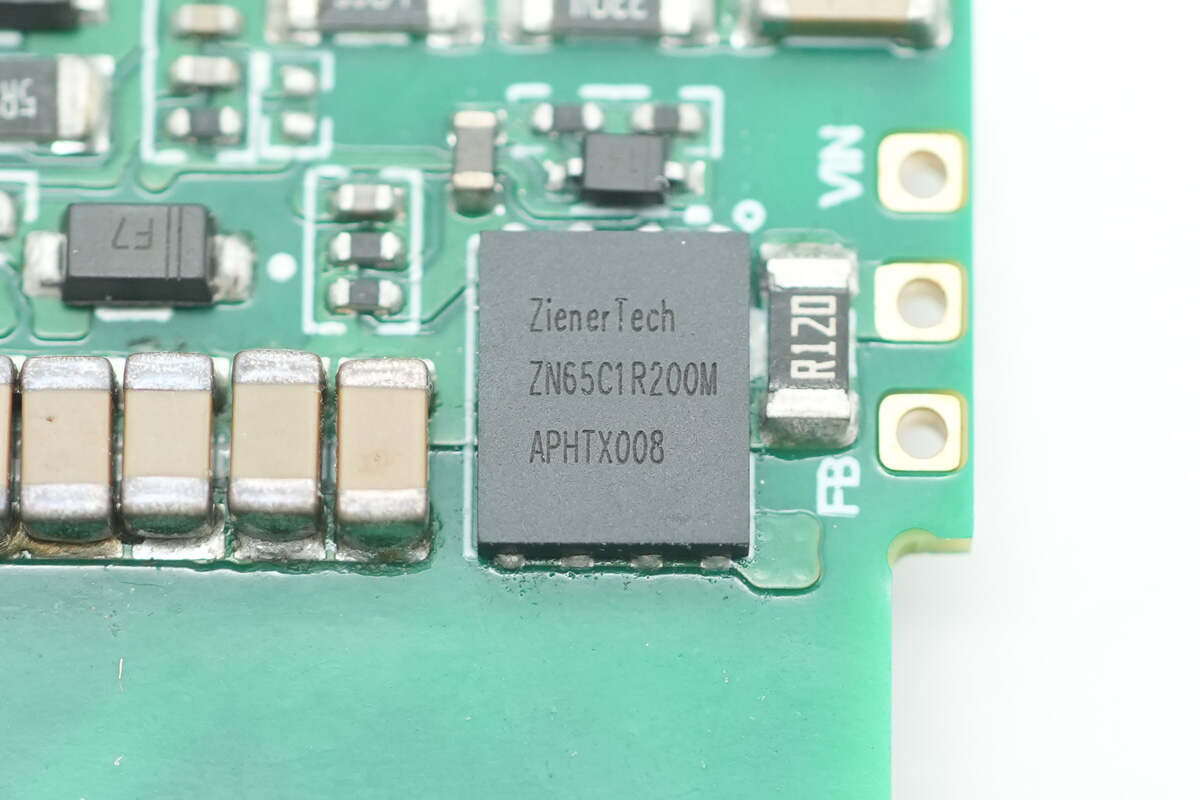

立锜RT7795配合致能2颗ZN65C1R200M（650V 200mΩ PQFN56-8封装），两模块组合使用，可轻松满足常用的24V/10A/240W输出需求，对于更宽的20-48V输出电压，也能通过简单调整输出参数实现。实际输入参数上，该方案可在90~264Vac电压和47~63Hz交流频率下稳定运行，满足100-130Vac、 220~230Vac、以及部分地区高达240Vac电压环境应用，轻松满足全球电网环境。同时满载功率因数大于0.9，整体平均效率可达93%。

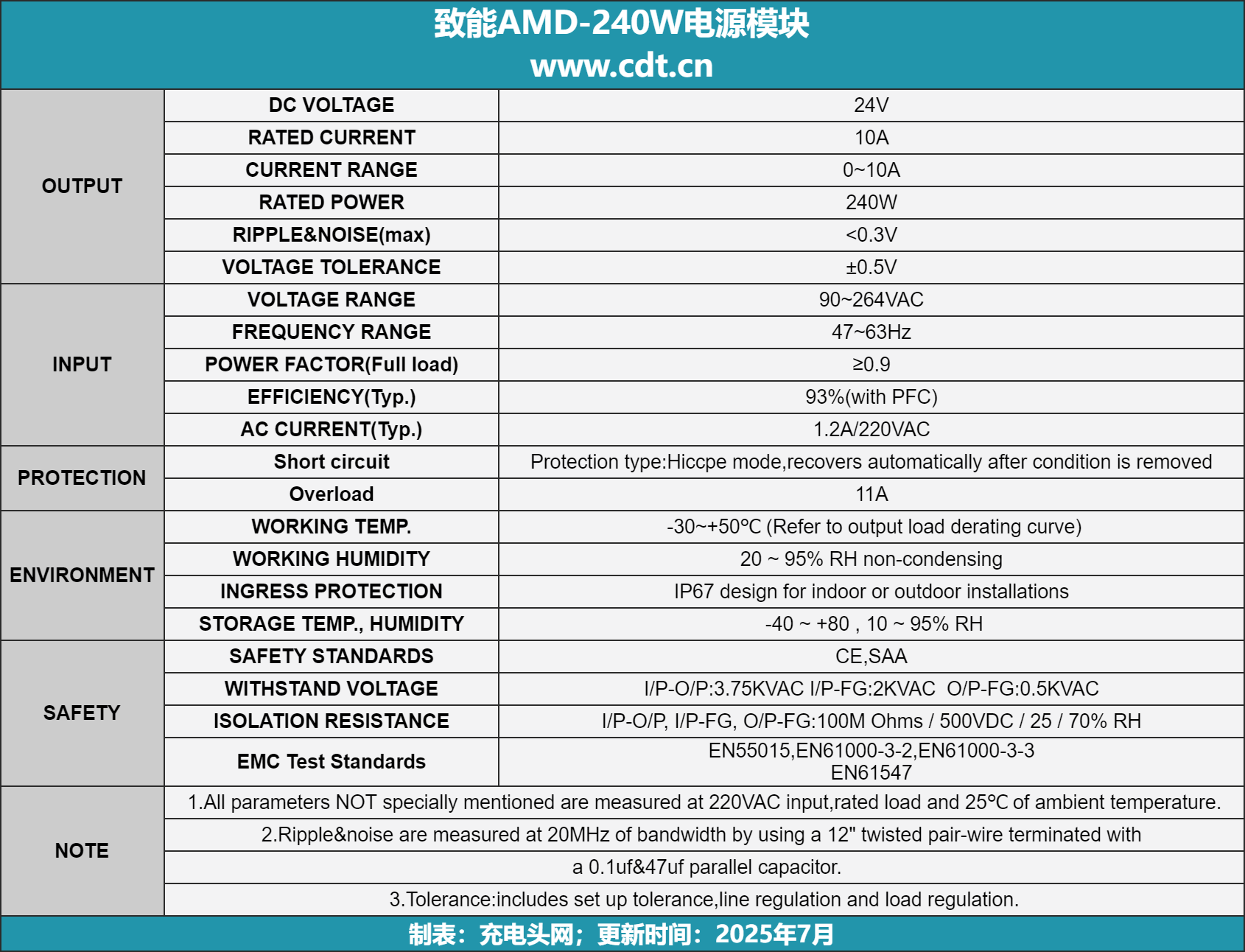

输出参数方面，小编拿到版本方案能够输出24Vdc电压，输出电流0~10A可调节，过载保护电流11A，额定功率240W，纹波和噪声小于0.3V，电压公差±不超0.5V。另外，该方案内置多重安全保护功能，发生异常时自动切断，异常消除则自动恢复。

该电源模块可在-30~50 ℃，20~95% RH无冷凝环境稳定运行，支持IP67设计，满足室内外高湿度运行环境。此外，该模块符合欧洲CE认证与澳大利亚SAA安规标准以及EN55015、EN61000-3-2、EN61000-3-3、EN61547四项EMC测试标准，可助力客户产品轻松满足多国家和地区的安规认证规范，降低调试成本。

充电头网总结

本次致能推出的240W电源模块方案，具备高性能、高适配性与高可靠性等特质，对宽范围输出电源应用有着深远意义，能够满足众多设备电力需求，宽电压输入可适应全球电网环境，而多重保护功能保障设备安全稳定运行。该方案在消费、工控、医疗、消防等诸多领域能简化电源系统开发，降低设计风险与成本，加速产品上市，助力DC直流电源系统在各领域广泛应用与发展，推动相关行业进步，有望为电源行业带来新突破。
