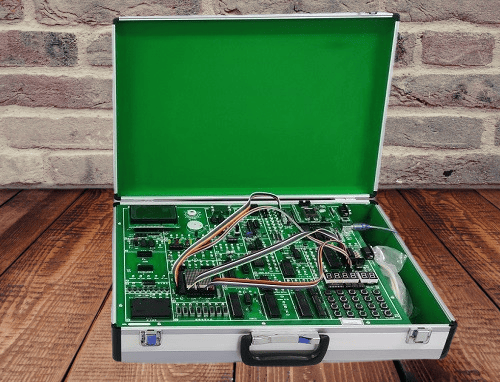

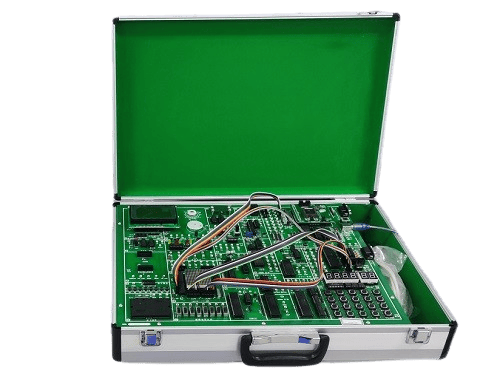

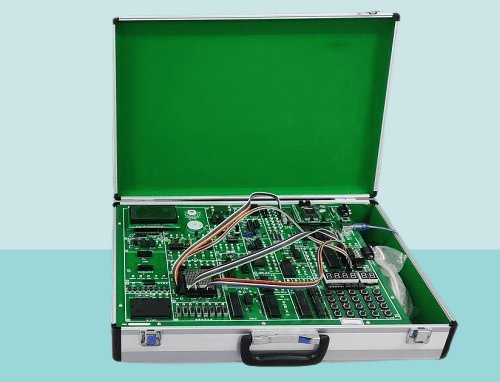

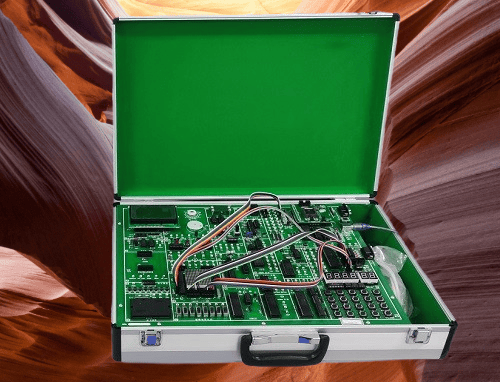

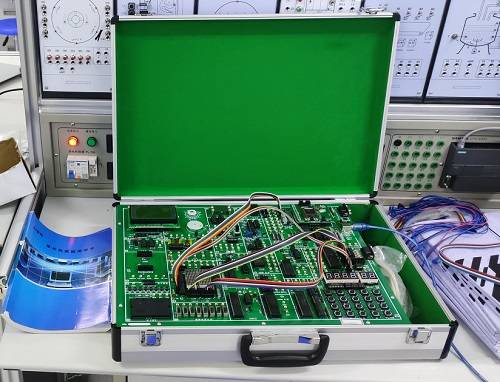

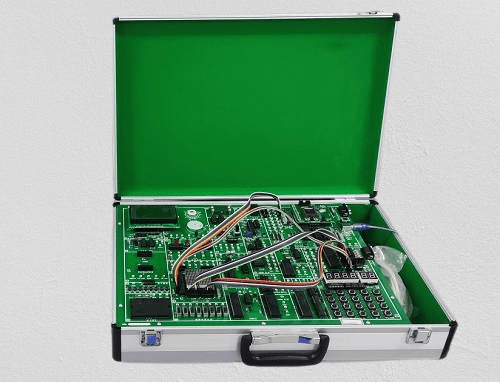

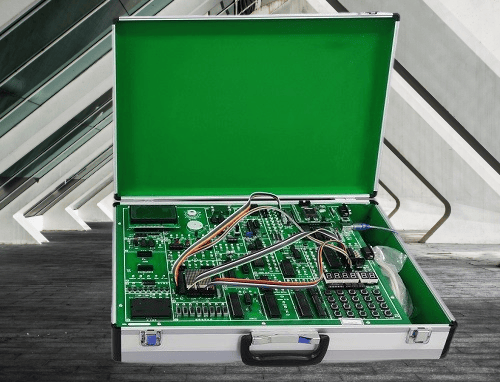

JGSYX-228 型单片机开发实验箱
单片机开发实验箱试验装置
单片机开发实验箱-是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》等课程教学的配套实验设备，为各类院校的单片机教学实验、课程设计、毕业设计提供了良好的实验开发环境。也是科研、开发工作者的得力助手。
一、系统组成：
1、系统配置性能优异的JG-228型51/96通用单片机仿真器。
2、适应Windows98/2000/xp等操作平台的调试软件。
3、实验电路部分:
开放式4X6键盘/六位数码管动态显示电路;由16X2（或128X64）组成的LCD图文实验电路;16X16点阵电路; 8250、8251、8253、8255、8279、0809、0832、244/273、RS232/485、IC卡等常用芯片接口电路;小型直流电机、步进电机、继电器、温度压力、电子音响电路喇叭、8MHZ频率源模块、开关逻辑电平输入、输出电路，ISP在线下载电路等。
视频
二、主要特点：
（1）该实验仪基于一种灵活多变开放式的构思,所有电路单元尽可能独立开放,提高实验的自由度,灵活性,各单元模块可组成多种多样功能各异的实验电路,可给学生留下创造性的多彩发展空间,极大地提高了资源利用率,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（2）主机板留有扩展卡座,为用户留下开发空间。
（3）该实验仪系统集成MY-228型51/96通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行,软件支持汇编、PL/M、C语言,性能极好。
（4）系统支持二种工作方式：一是联机运行:在与上位软件联机的状态下实现各种调试和行运的操作,二是脱机运行:系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用实验程序的EPROM完成52个实验。
三、实验项目：
(一)软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
(二)硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
X（12）通用打印机实验；（选配）
X（13）微型打印机打印字符、曲线、汉字实验；（选配）
（14）I2C储存卡读写实验；
（15）继电器控制实验；
（16）步进电机控制；
（17）8253方波实验；
（18）小直流电机调速实验；
（19）16X16 LED点阵显示实验；
（20） LCD液晶显示实验；
（21）8250可编程异步通讯接口实验（自发自收）；
（22）8251可编程通讯接口实验（与PC机）；
（23）单片机RS232/485串行发送实验（双机通讯）；
（24）单片机RS232/485串行接收实验（双机通讯）；
（25）温度压力实验。
注：实验项目前打X号为选配扩展实验。
