充电头网淘到了华为R4850G1电源模块，这款模块采用数字化控制，支持宽范围电压输入，默认输出电压为53.5V，标称输出功率为3000W，低电压输入时输出功率为1200W。电源模块尾部设有连接器，用于输入输出和通信连接。

电源模块前端设有安装卡扣，通过螺丝固定。面板内部设有金属格栅和散热风扇。模块面板设有指示灯，进行工作状态和故障指示。下面就带来华为R4850G1电源模块的拆解，一起看看内部的设计和用料。

华为R4850G1电源模块外观

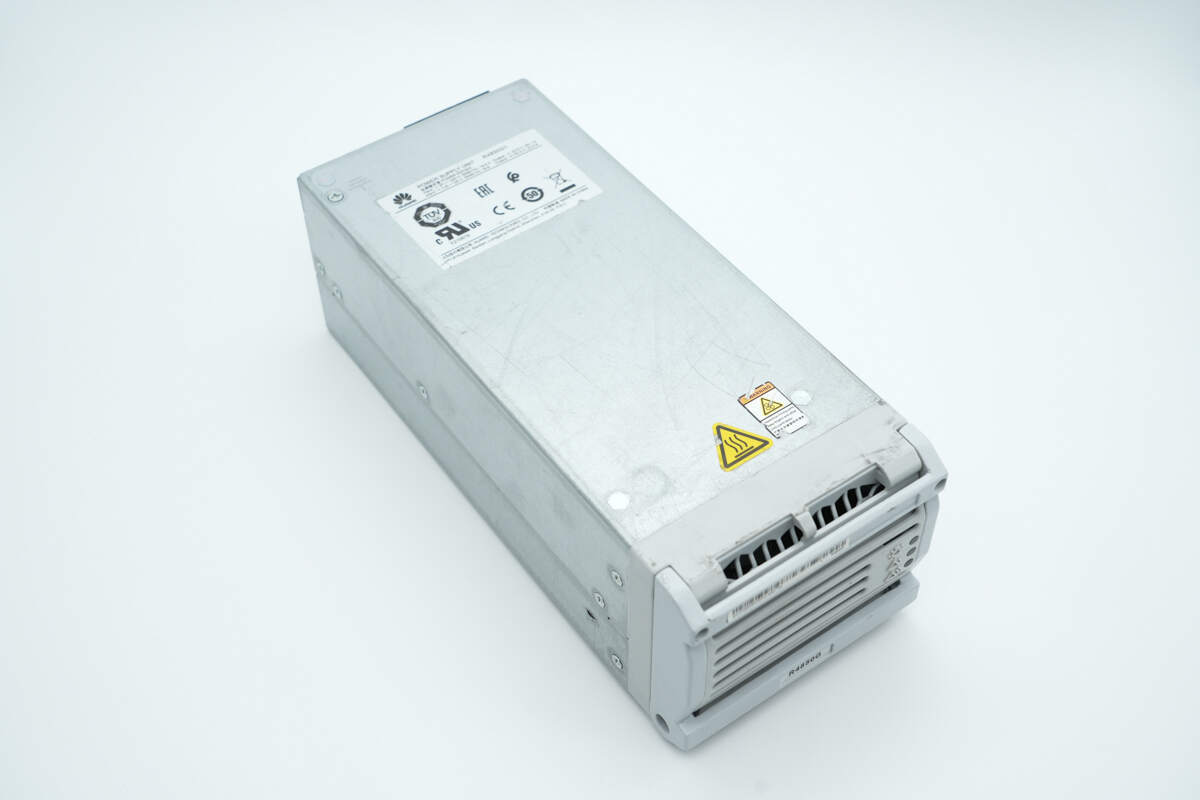

华为R4850G1电源模块采用金属外壳，前端设有安装卡扣。

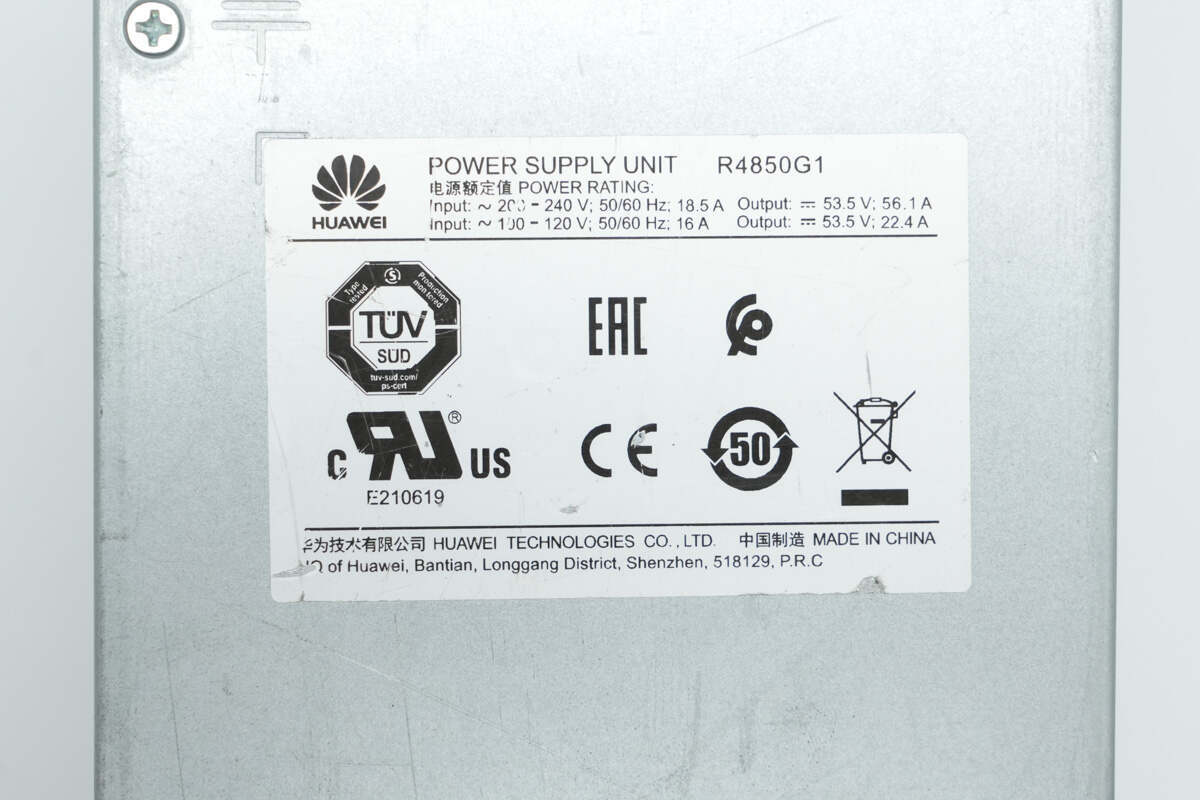

电源机身铭牌特写

型号：R4850G1

电源额定值：

输入：~200-240V；50/60Hz；18.5A

输出：53.5V；56.1A

输入：~100-120V；50/60Hz；16A

输出：53.5V；22.4A

这款电源通过了TUV、EAC、CP、UL、CE认证。

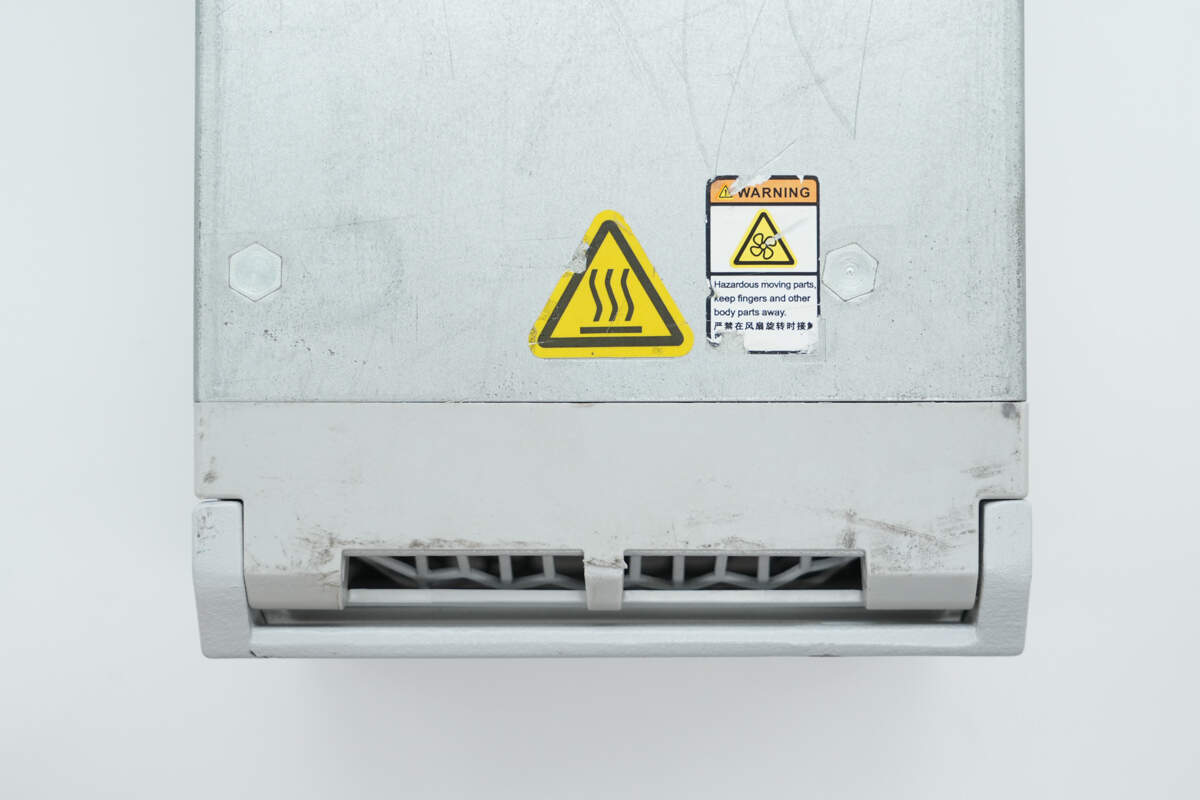

机身顶部贴有警告标签。

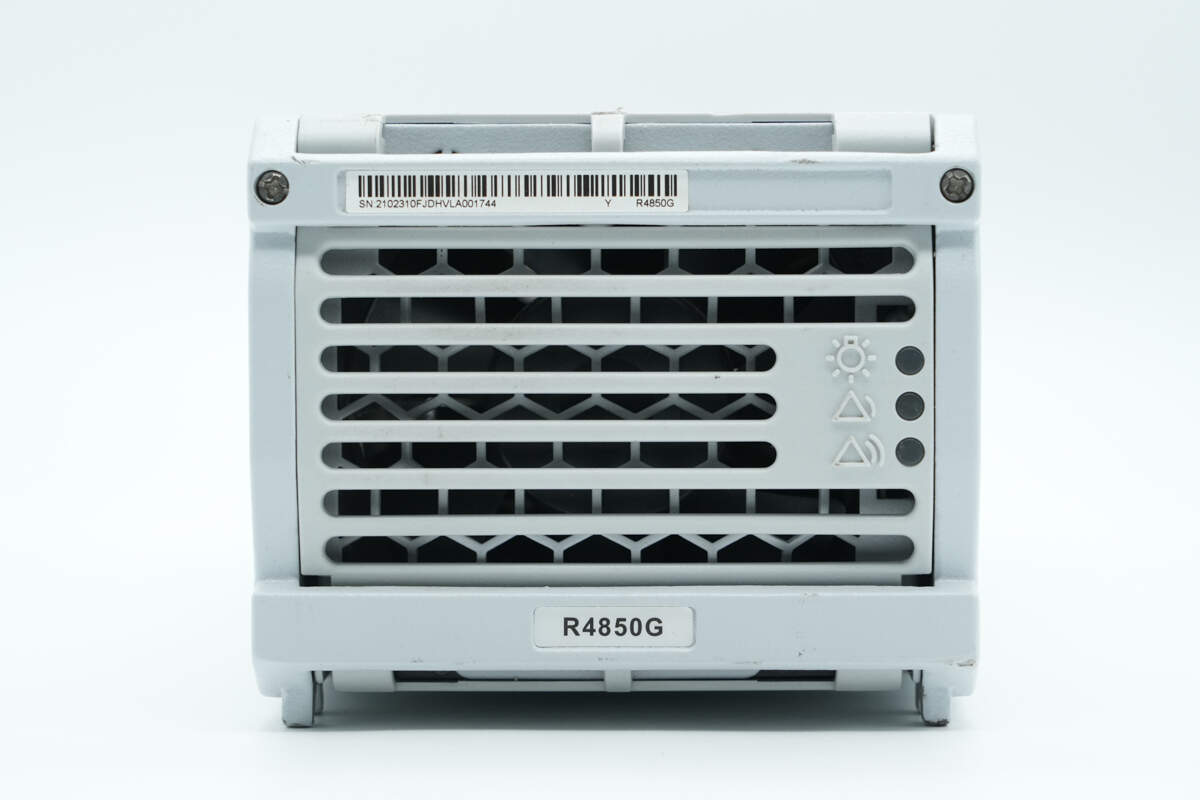

面板设有安装把手，底部设有安装卡扣，通过螺丝固定，内部设有散热风扇，面板右侧设有指示灯。

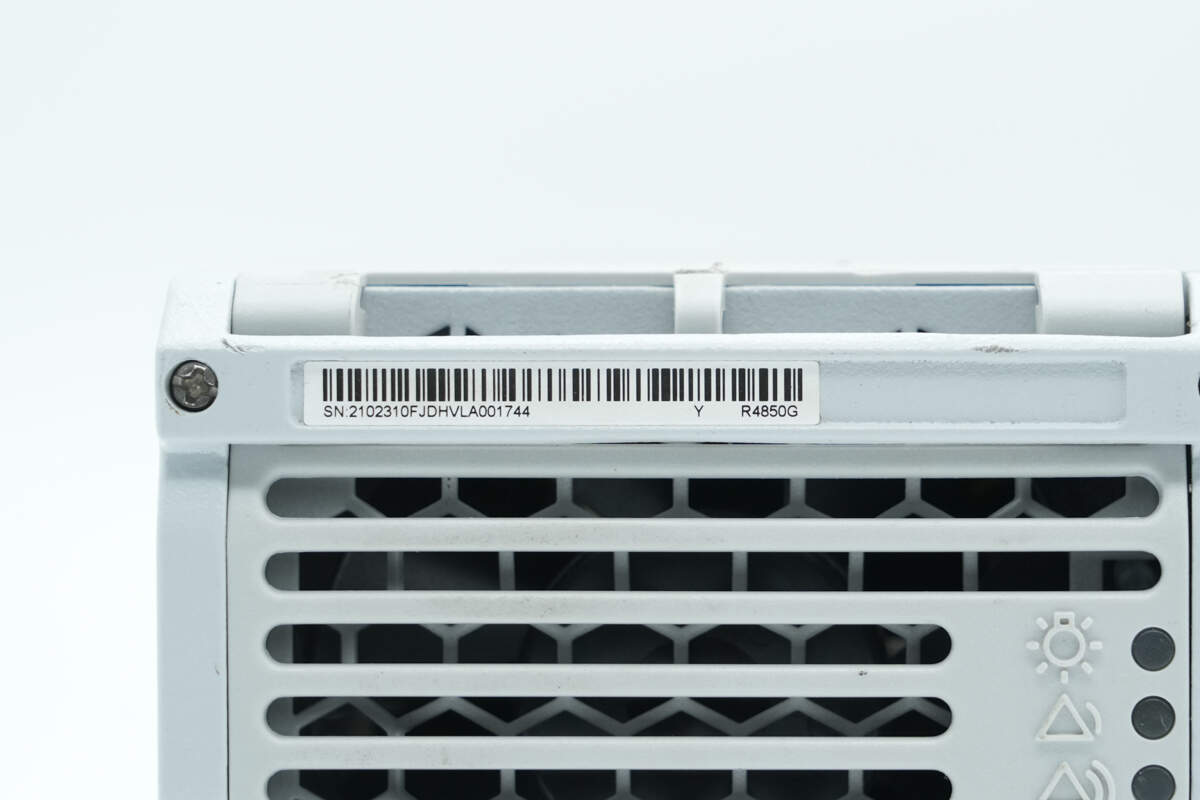

提手上粘贴序列号贴纸。

提手通过螺丝固定。

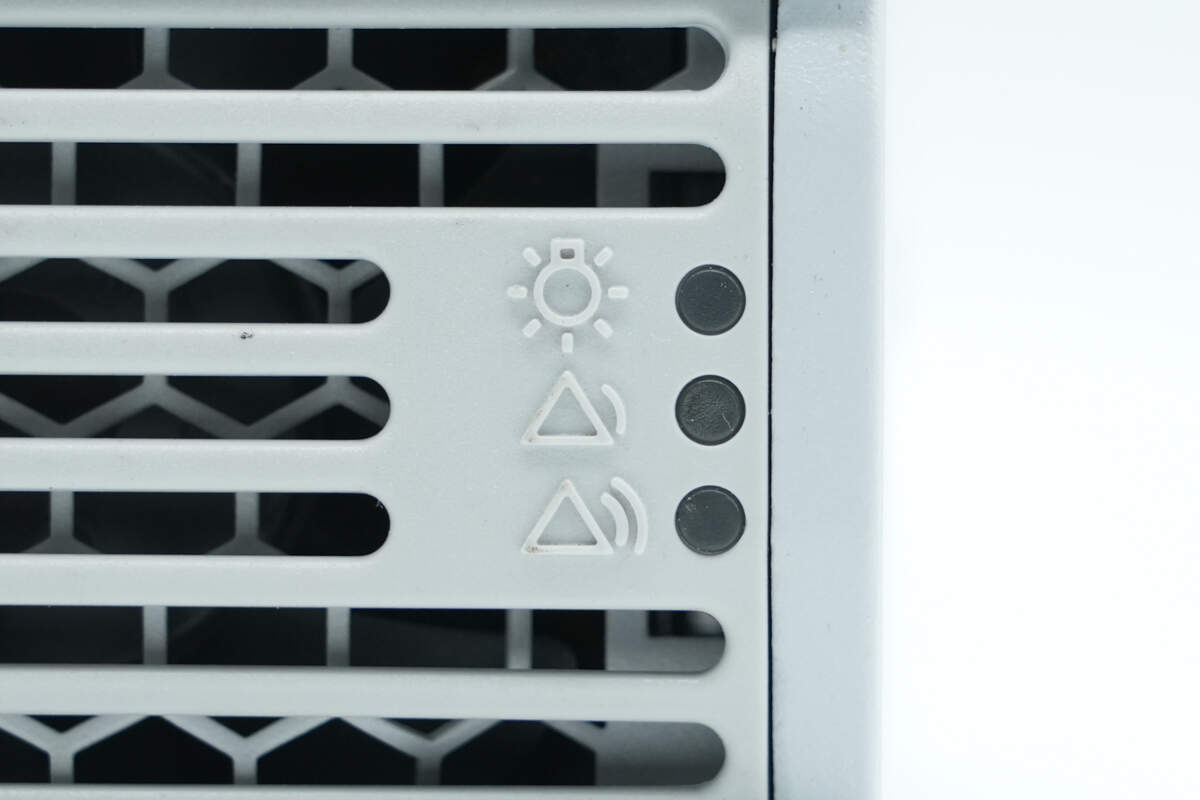

电源指示灯，告警指示灯和故障指示灯特写。

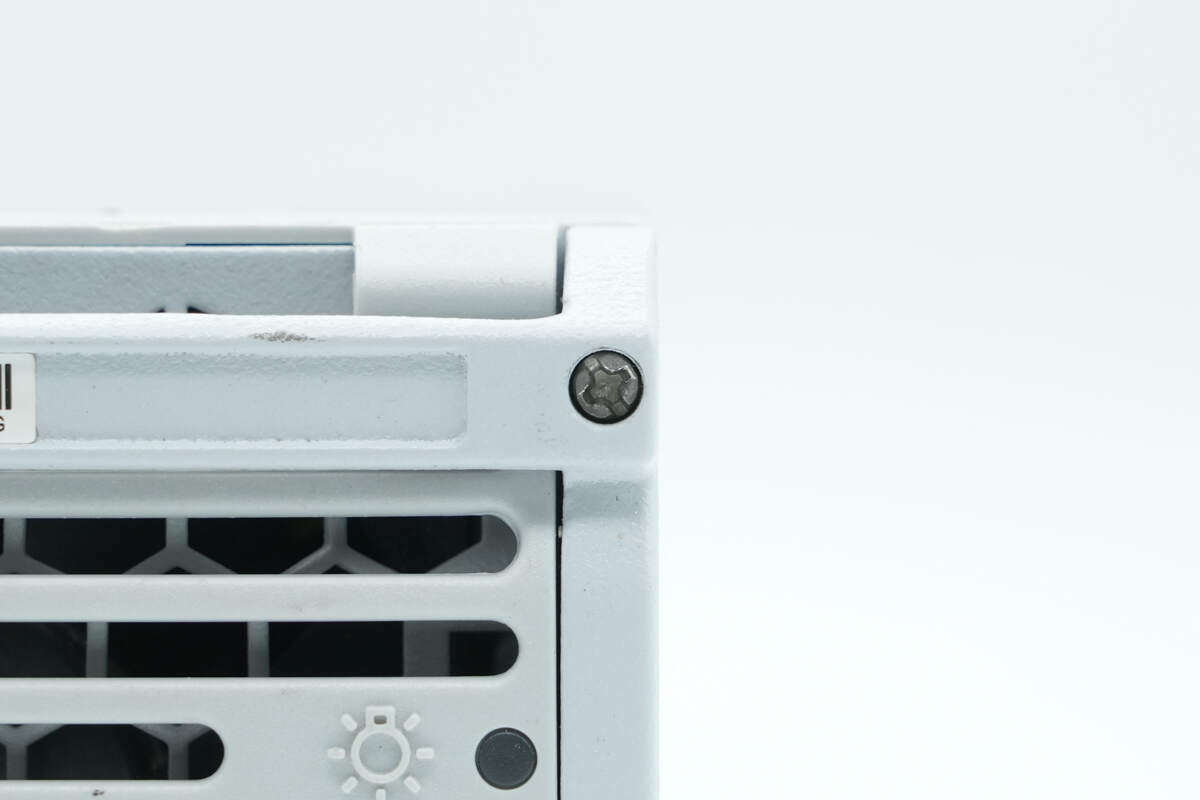

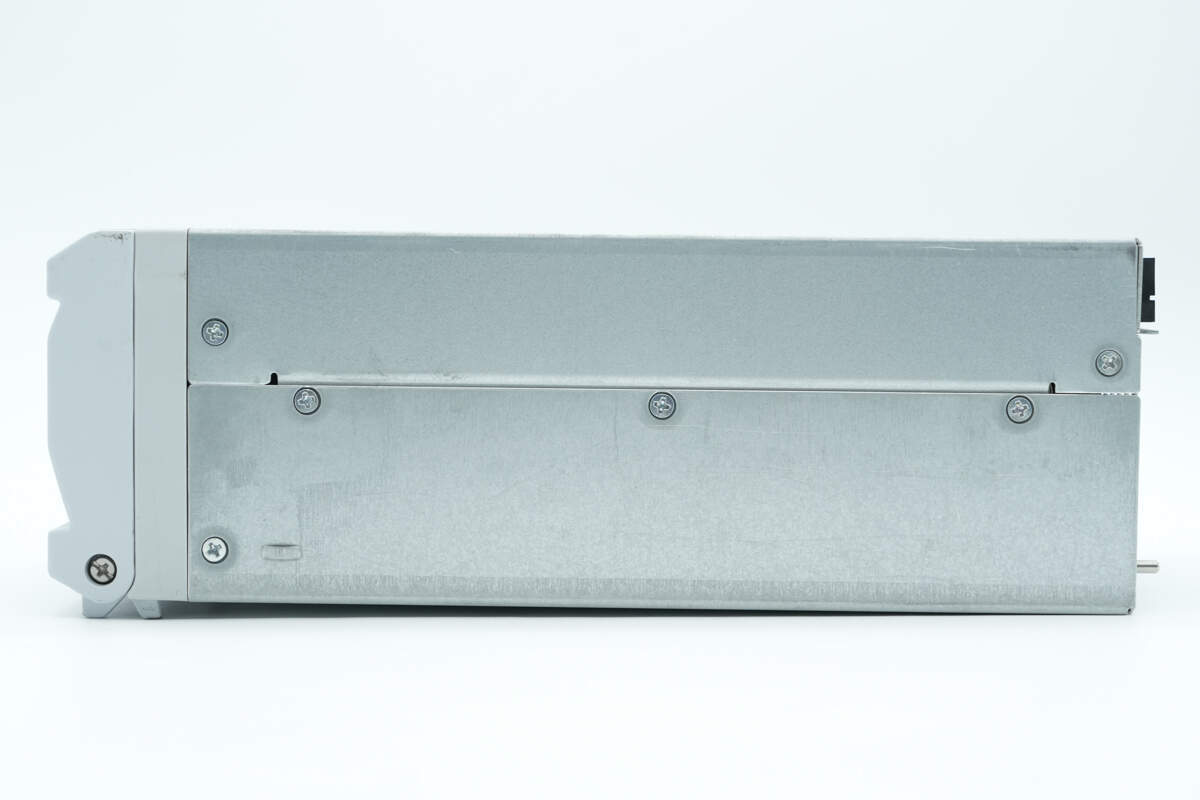

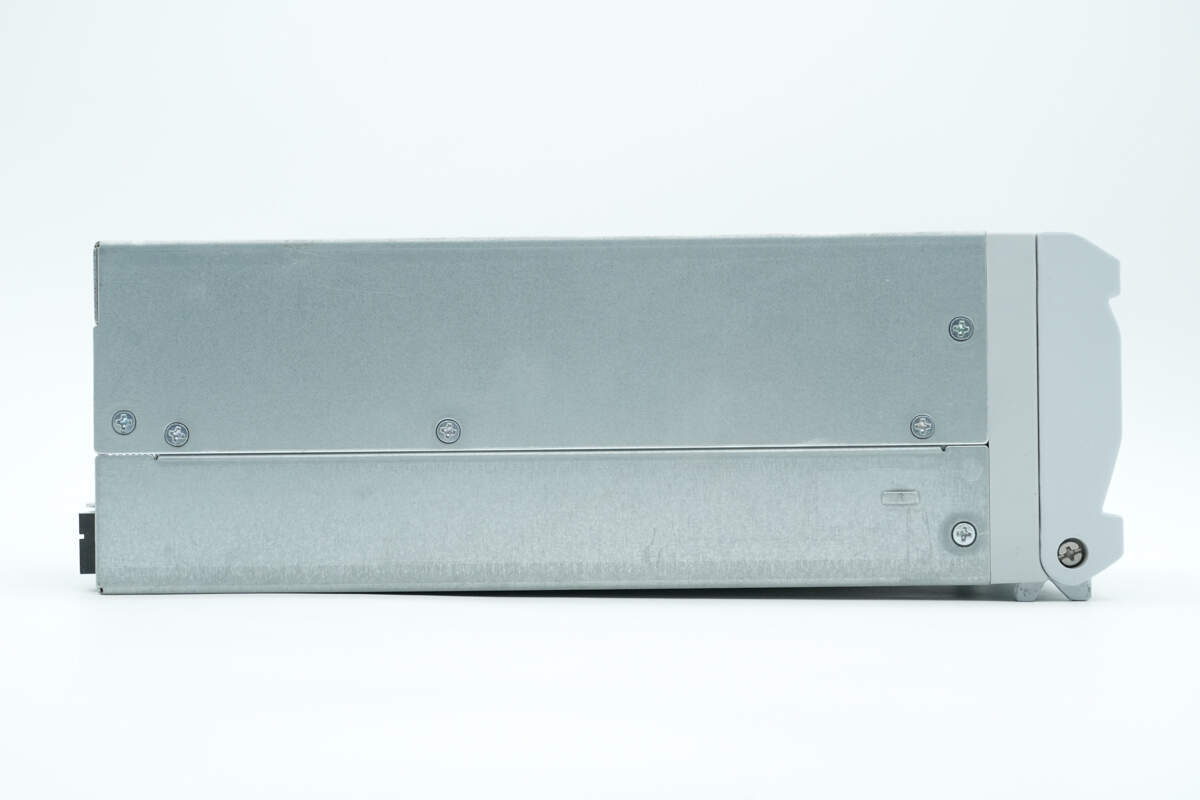

机身侧面设有固定螺丝。

另一侧也对应设有固定螺丝。

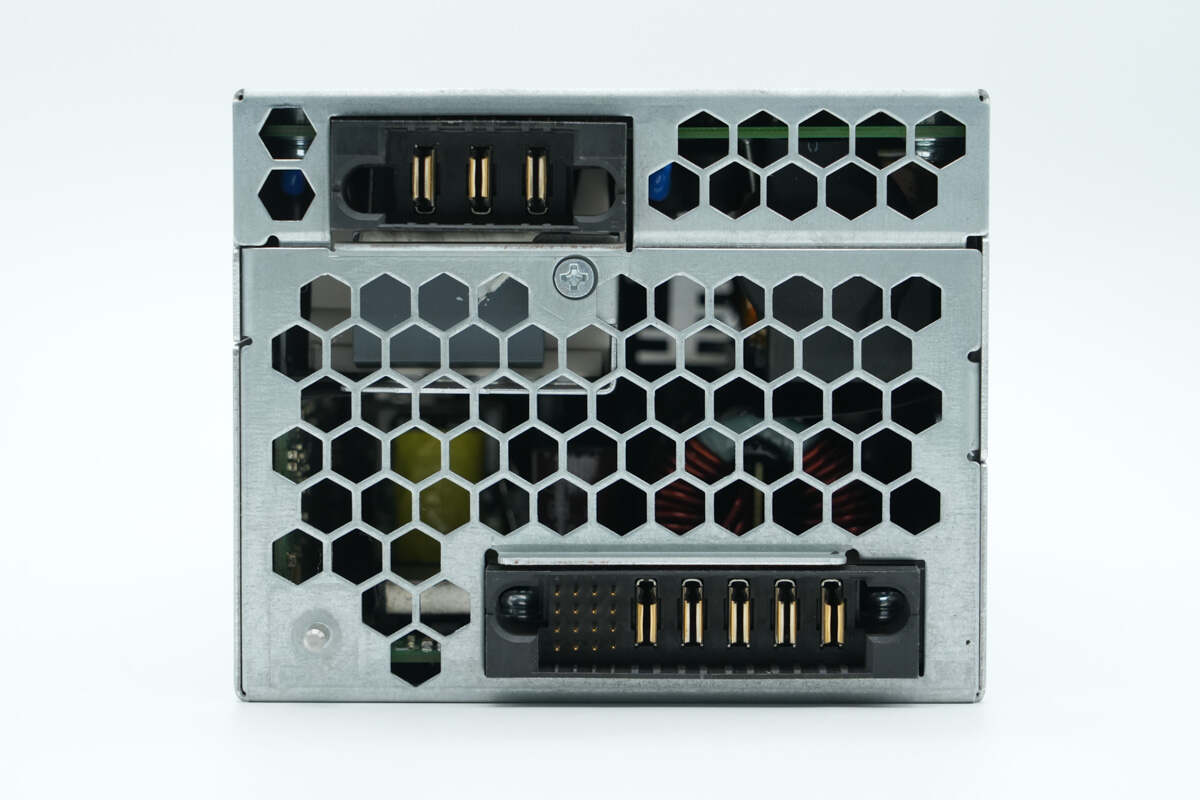

机身尾部设有散热开孔和连接插座。

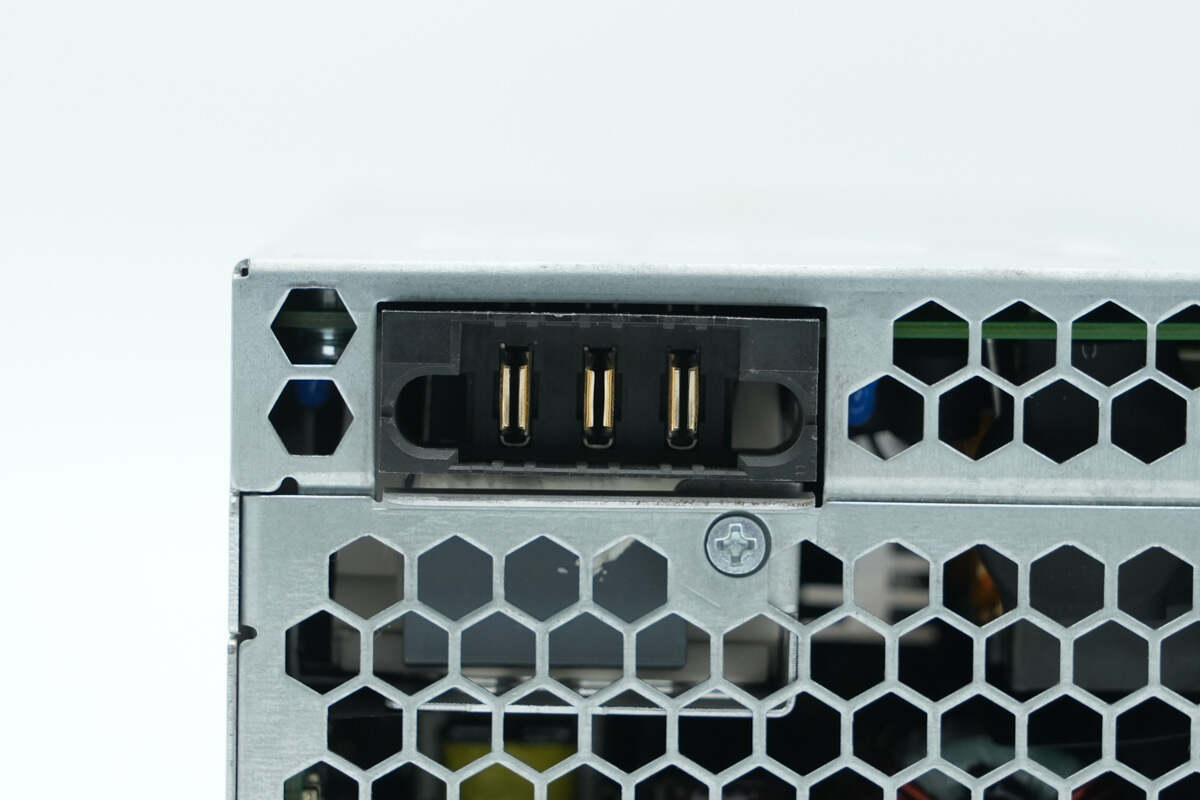

模块交流输入插座特写。

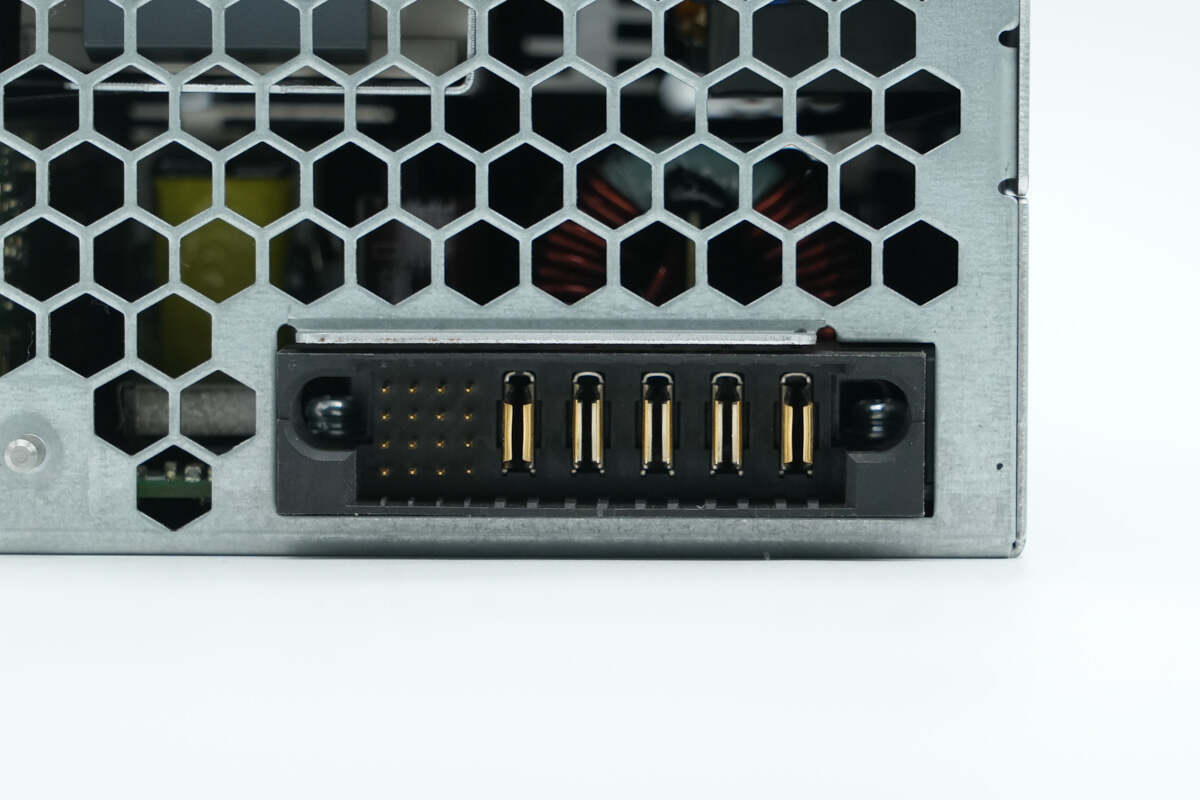

模块通信接口和直流输出插座特写。

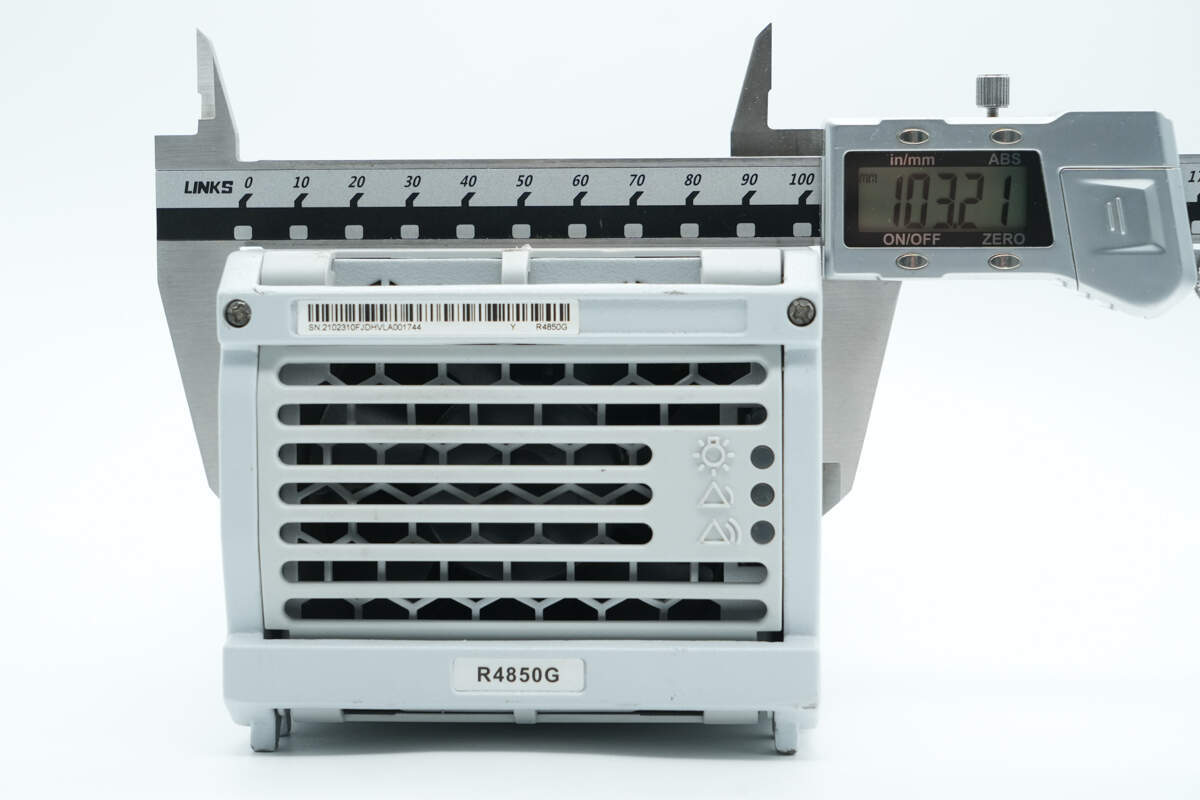

测得电源模块机身宽度约为103.2mm。

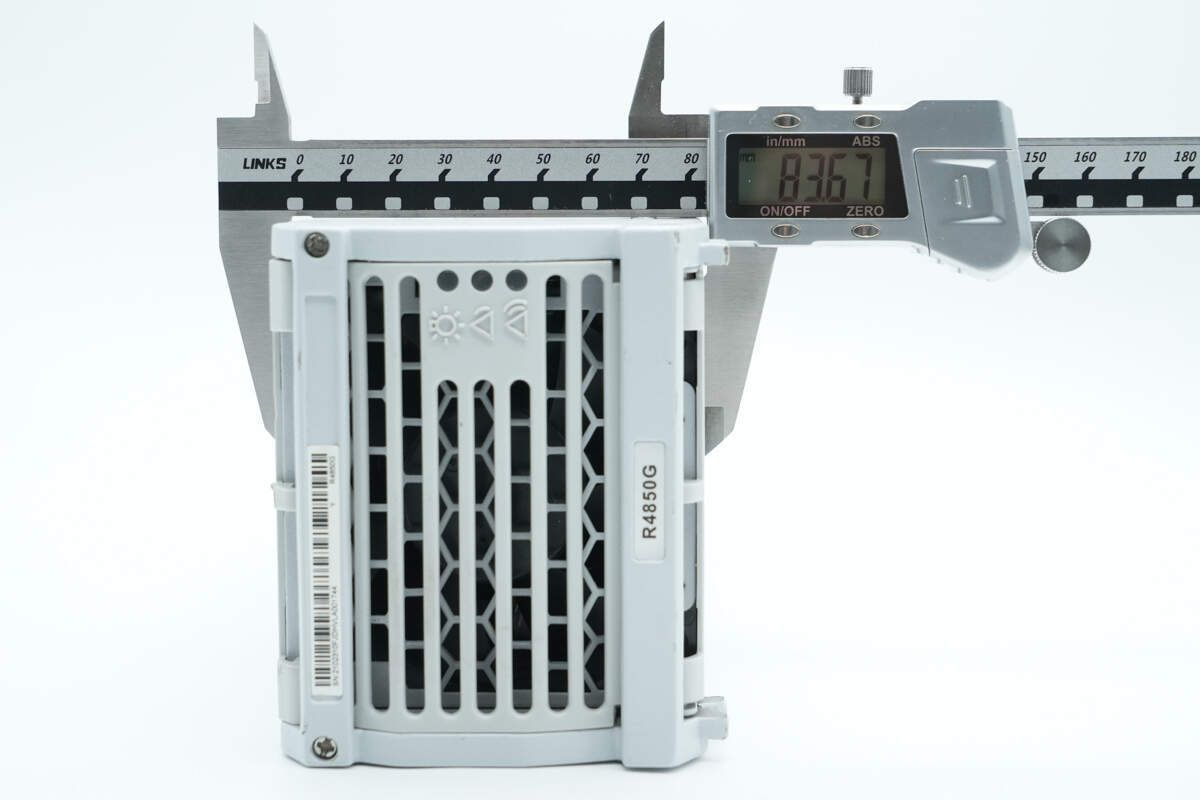

机身高度约为83.7mm。

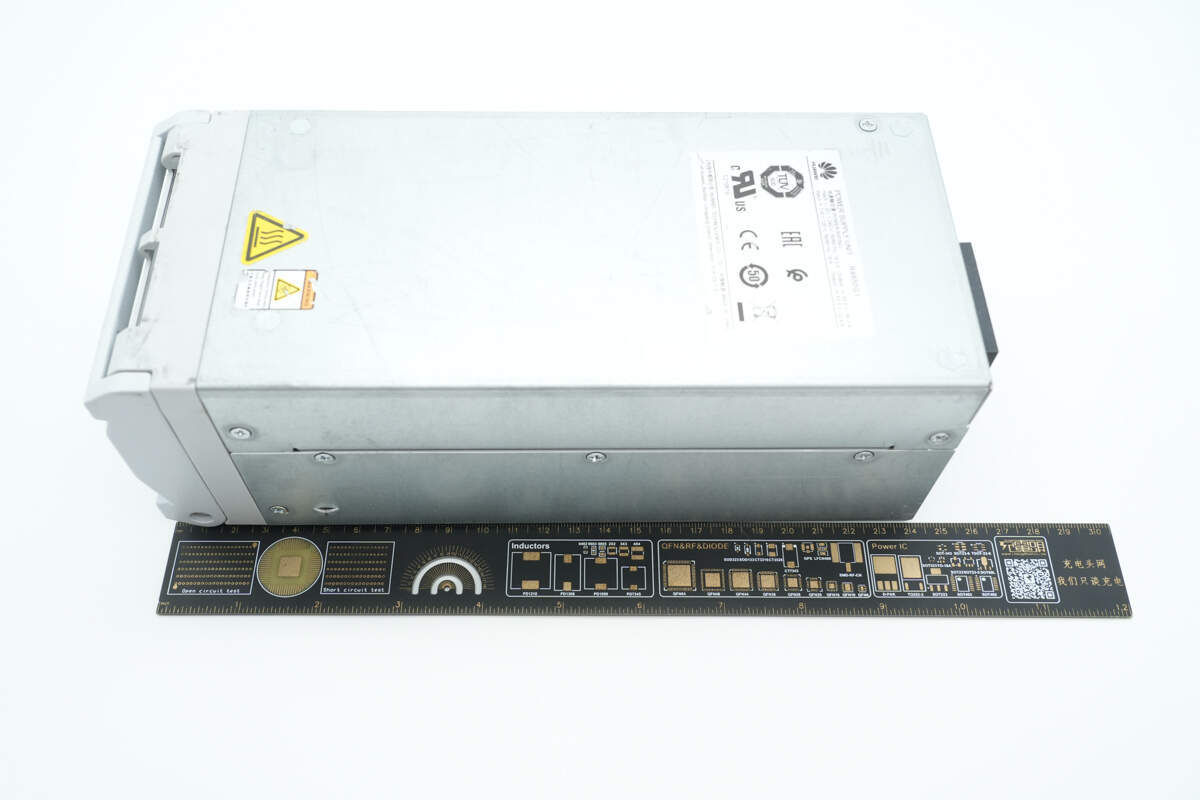

机身长度约为242mm。

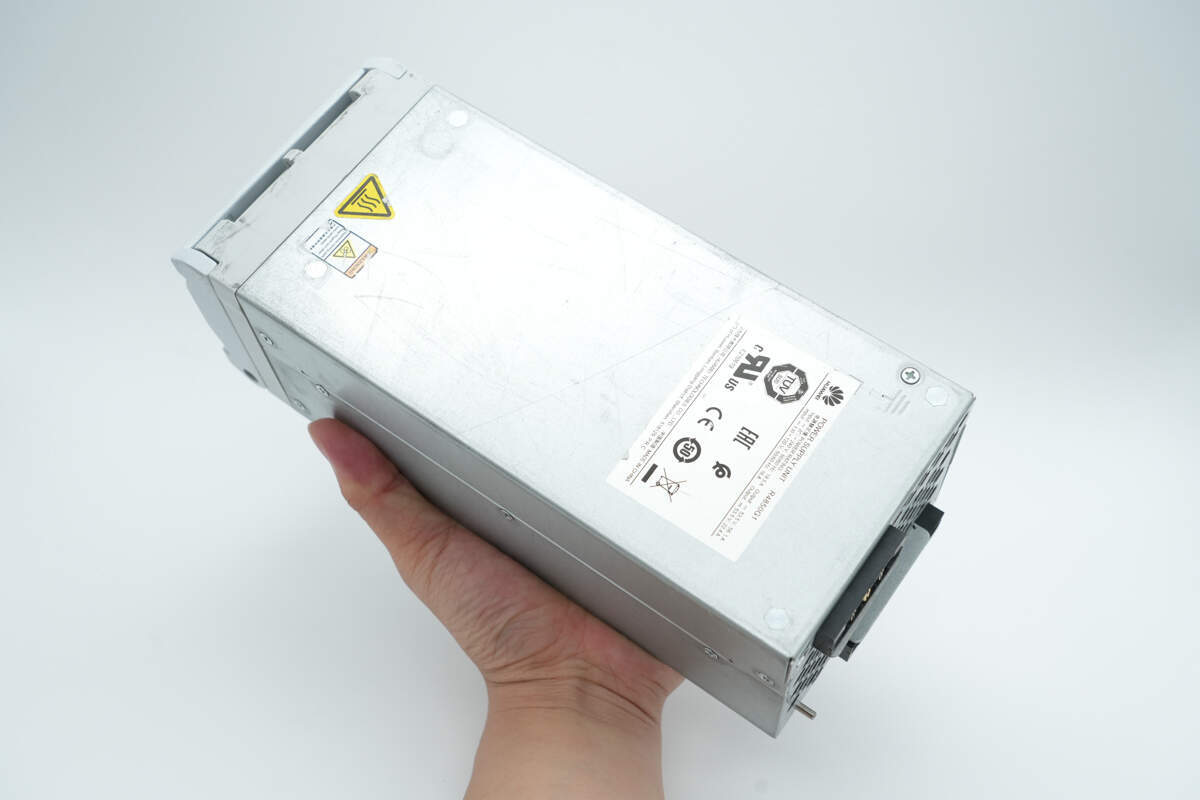

电源模块拿在手上的大小直观感受。

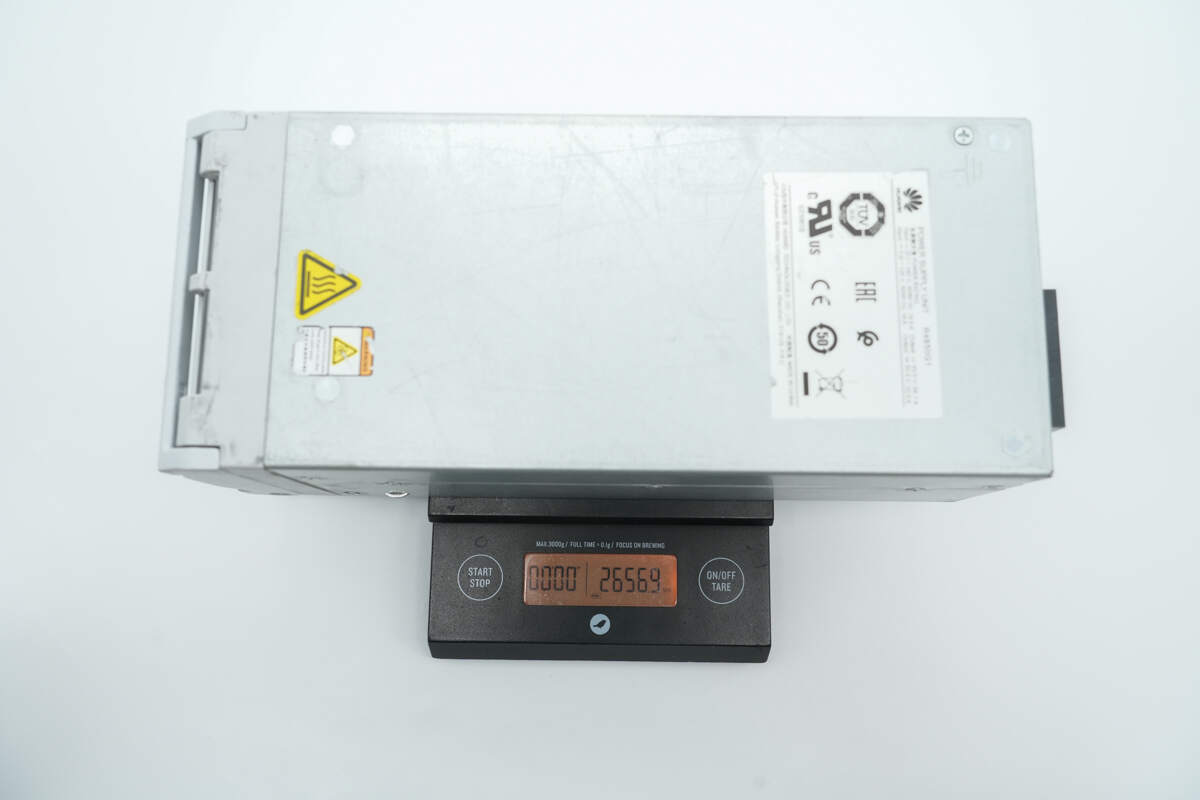

测得电源模块重量约为2656g。

华为R4850G1电源模块拆解

看完了华为这款电源模块的外观展示，下面就进行拆解，一起看看内部的设计和用料。

首先拧开固定螺丝，拆开电源外壳，上下壳体内部均设有PCBA模块。

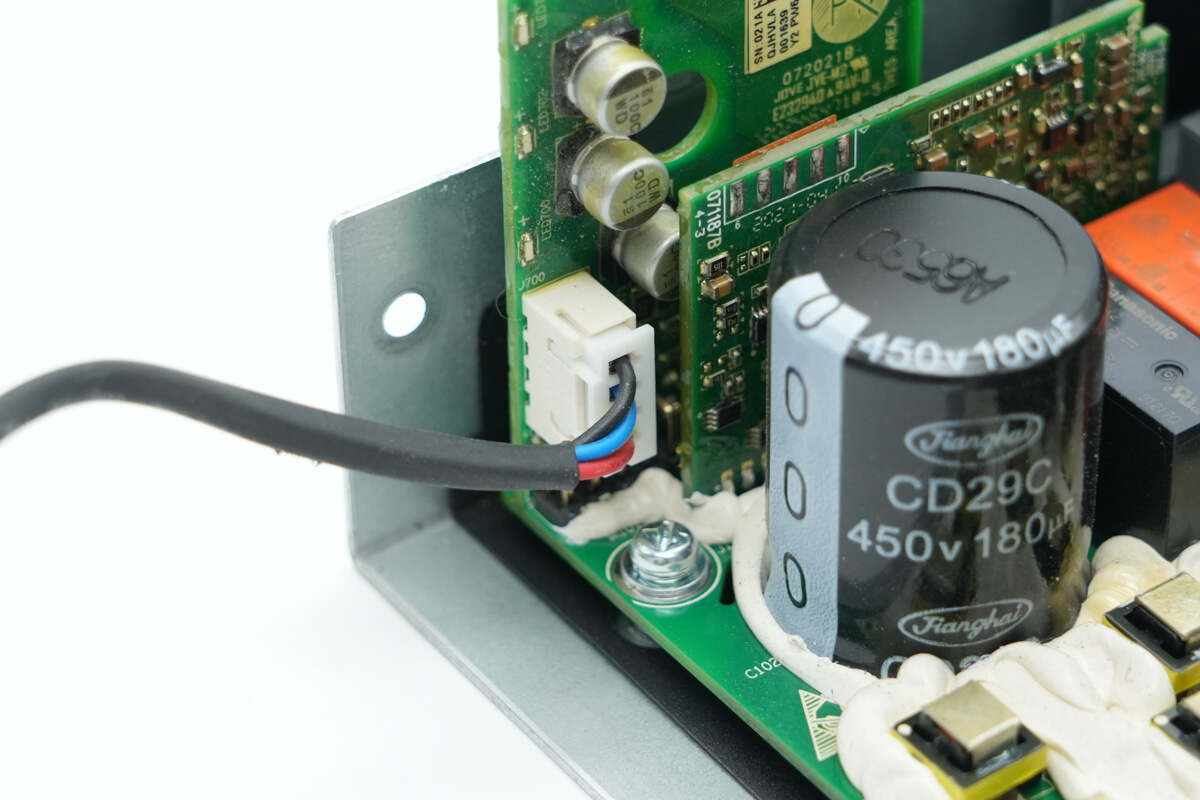

散热风扇通过插接件连接。

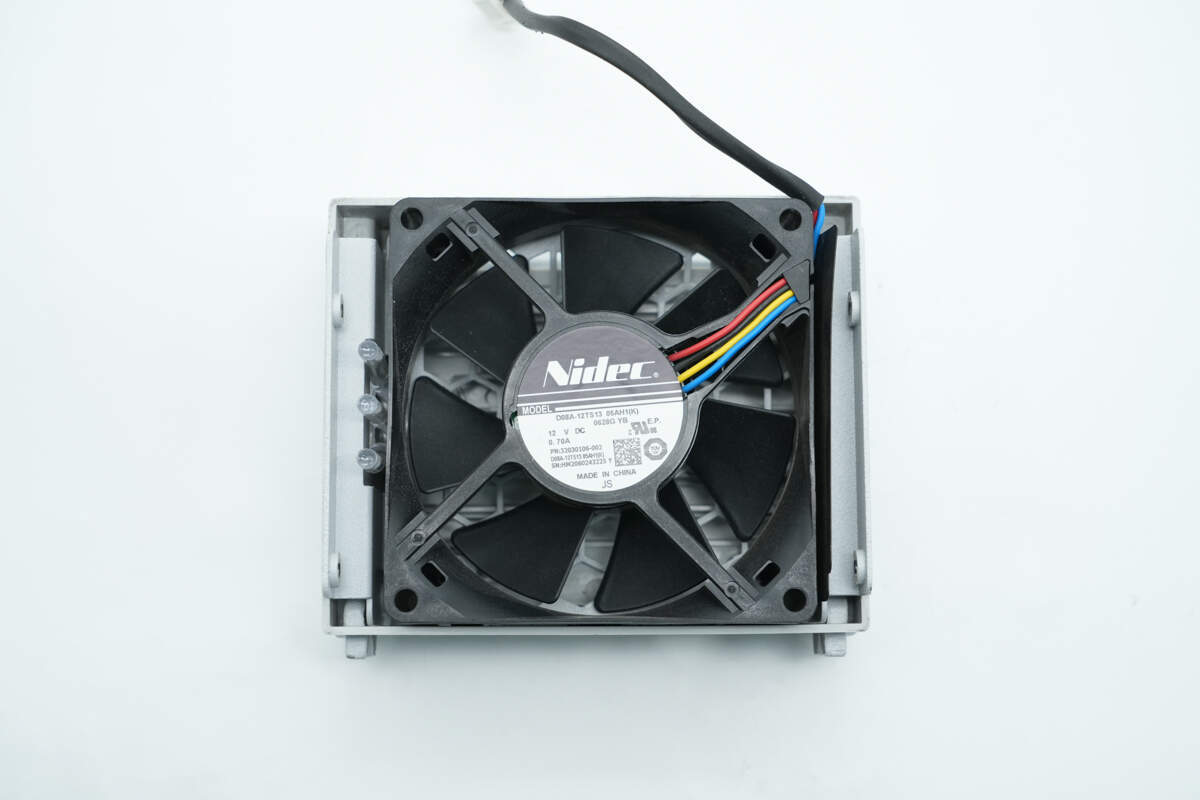

散热风扇来自尼得科，型号D08A-12TS13，规格为12V 0.7A。

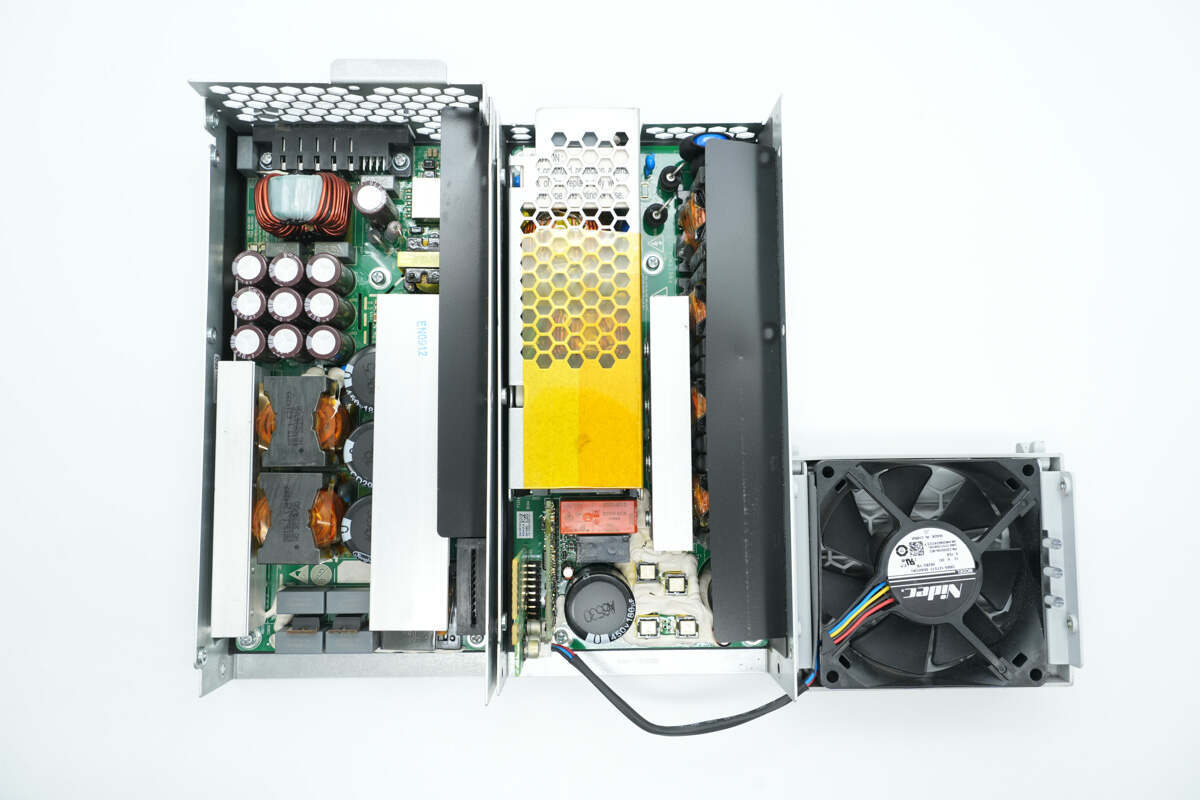

从壳体中取出PCBA模块，右侧为PFC模块，左侧为LLC模块，通过小板和插接件连接。

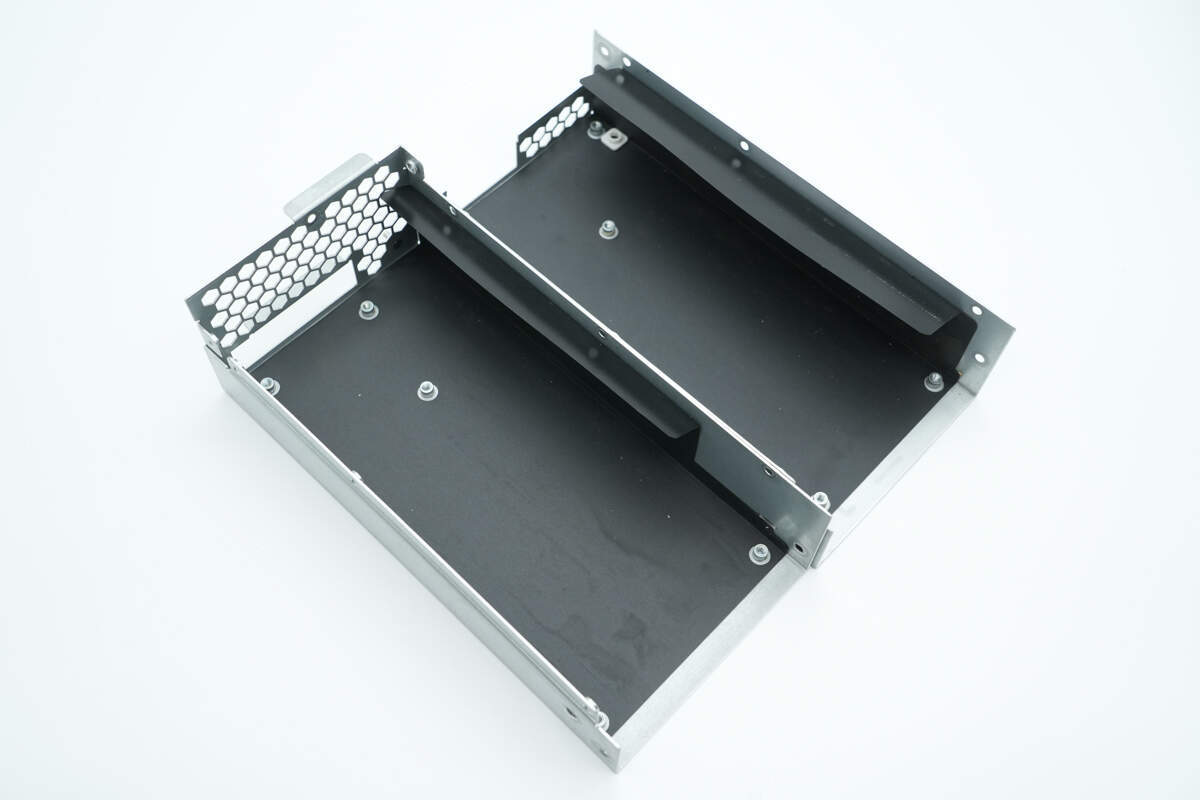

金属壳体内部设有绝缘麦拉片。

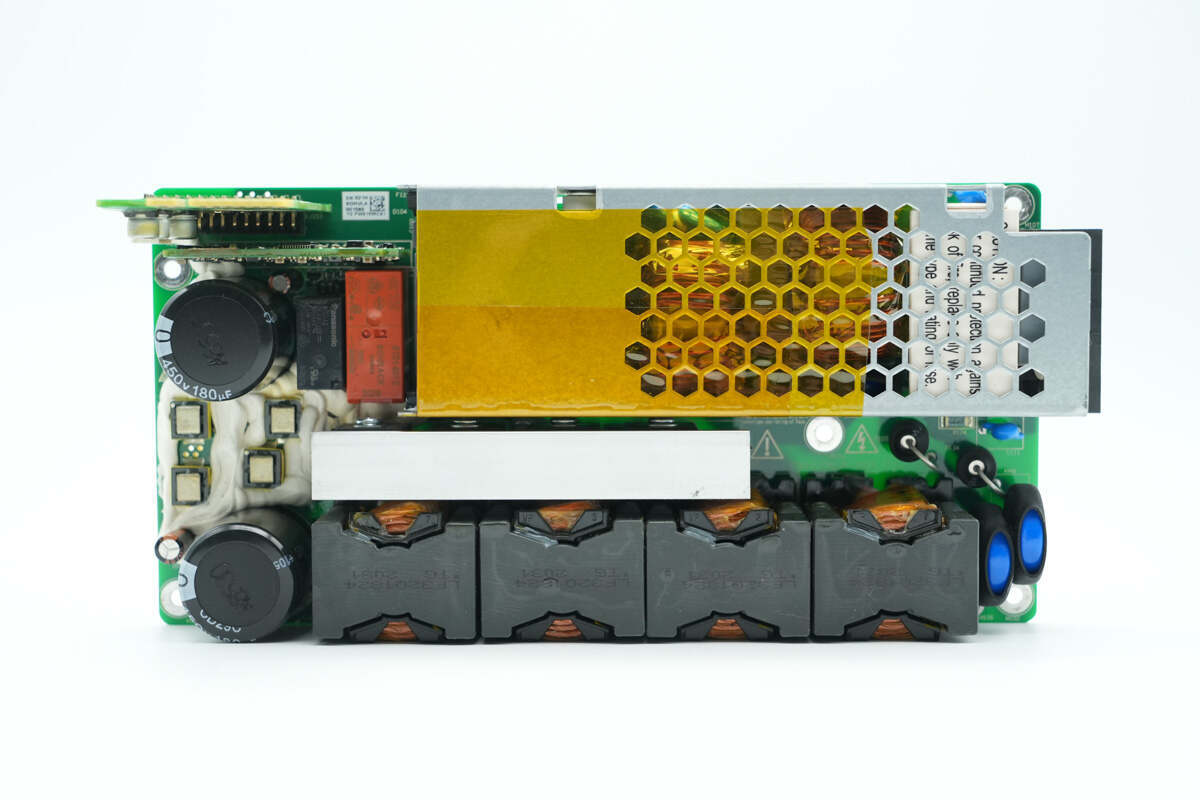

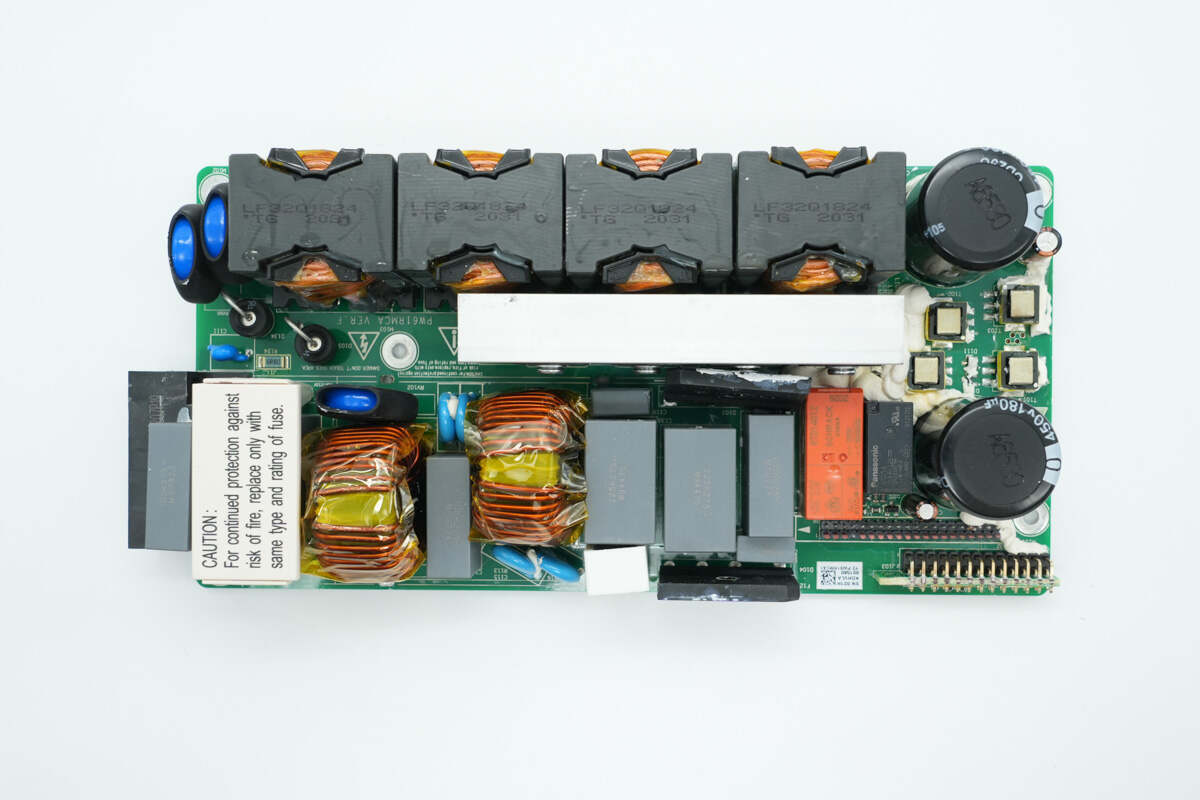

PFC模块正面一览，上方设有屏蔽罩为整流桥散热，内部设有安规X2电容和共模电感。下方为PFC开关管，下方为PFC电感。左侧设有高压滤波电容，左上角设有控制小板和连接板，右下角设有气体放电管和压敏电阻。

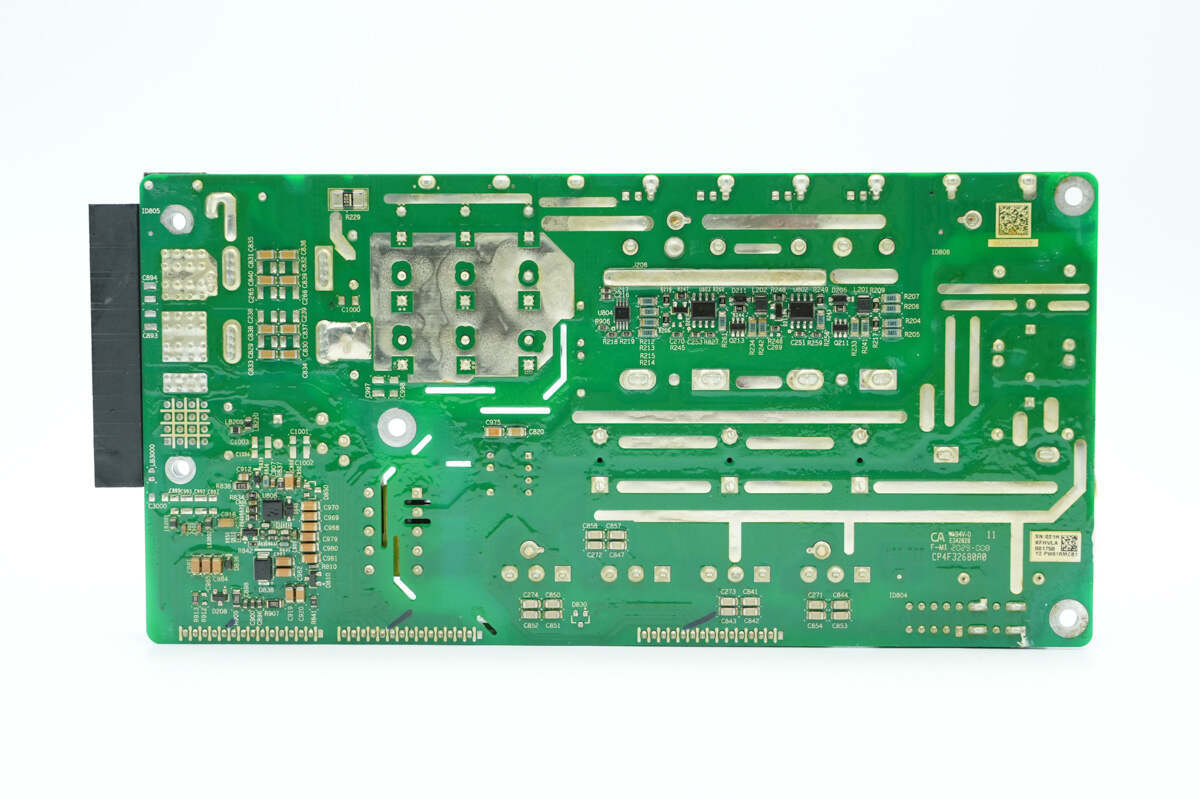

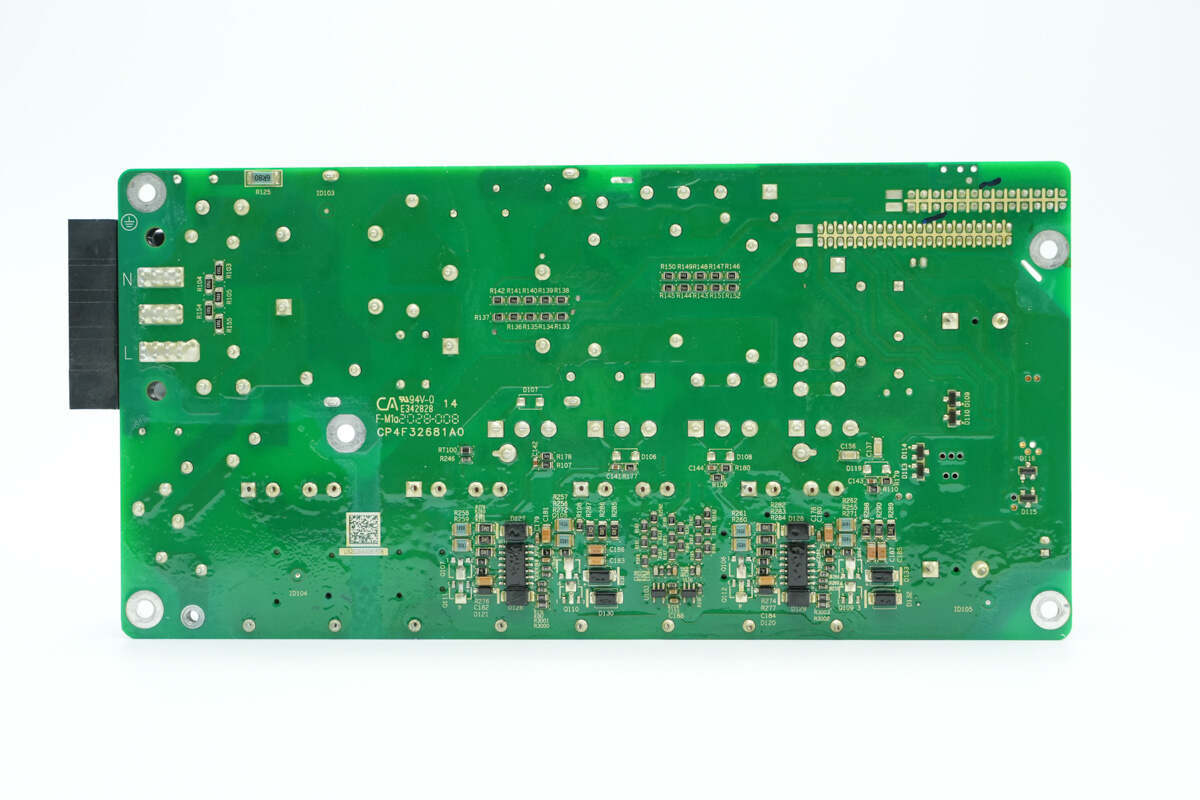

PFC模块背面设有两颗半桥驱动器。

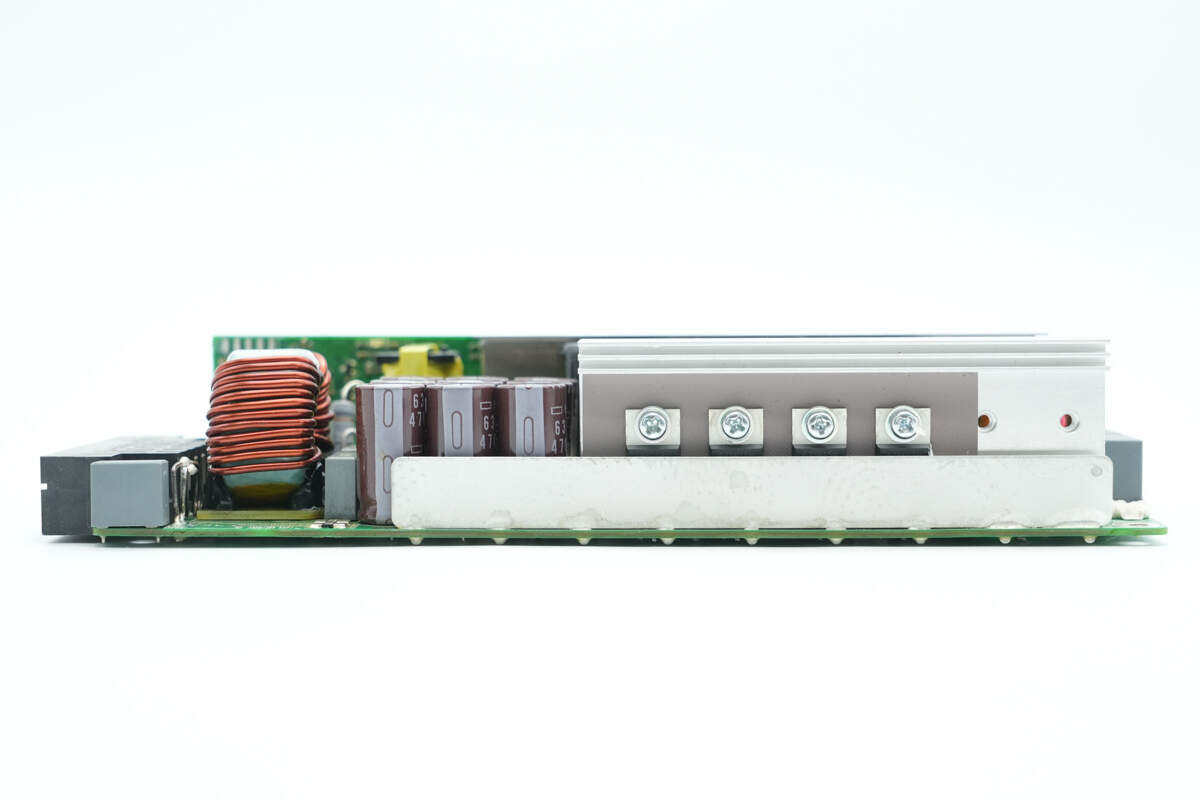

散热片侧面设有焊片，通过焊接固定，整流桥通过螺丝固定在散热片上。

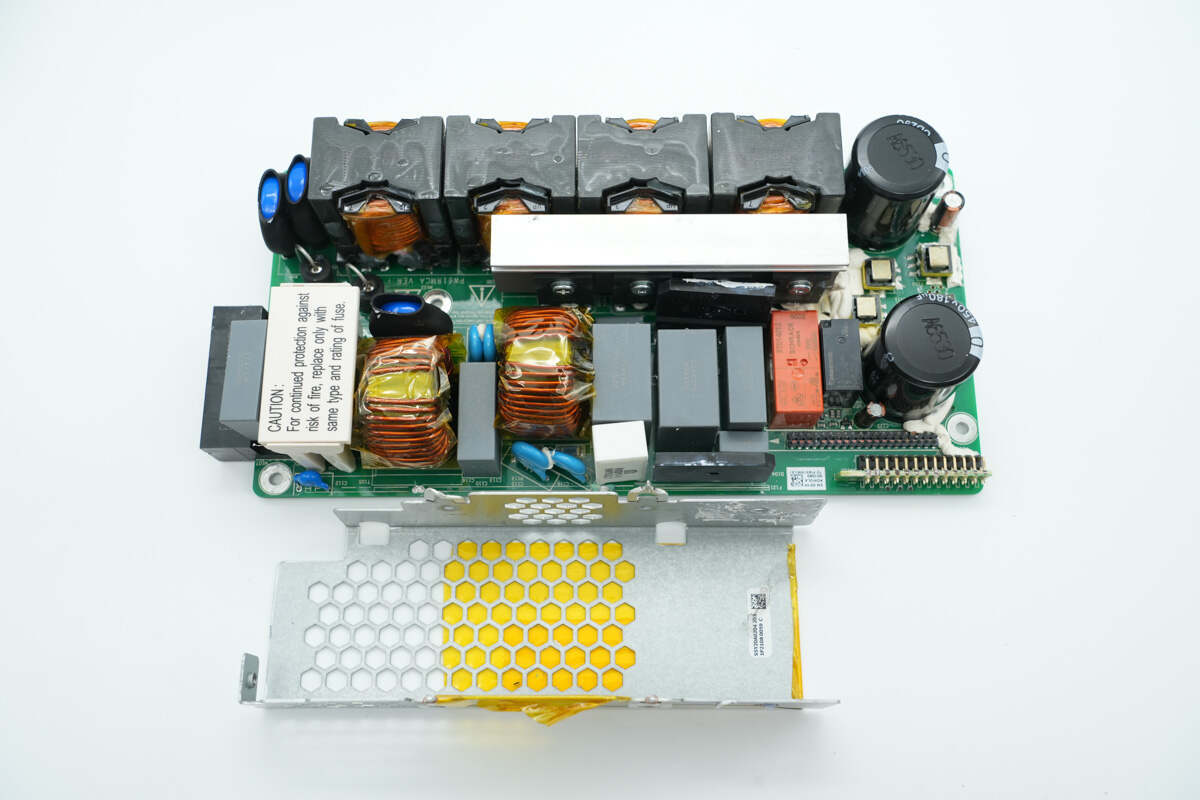

焊接拆下屏蔽罩，屏蔽罩下方为共模电感和安规电容等元件，同时还为两颗整流桥散热。

屏蔽罩下方设有保险丝，共模电感，安规X2电容和整流桥。

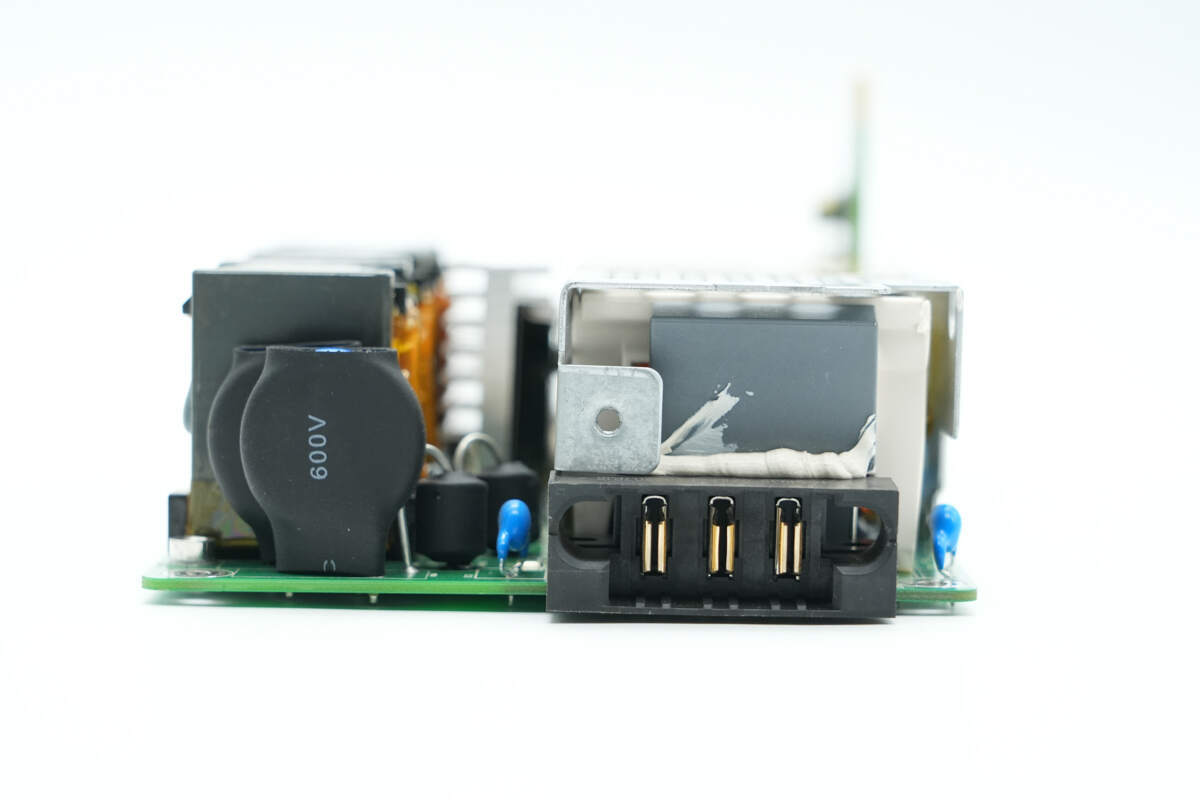

PCBA模块输入端一览，设有输入插座和压敏电阻。

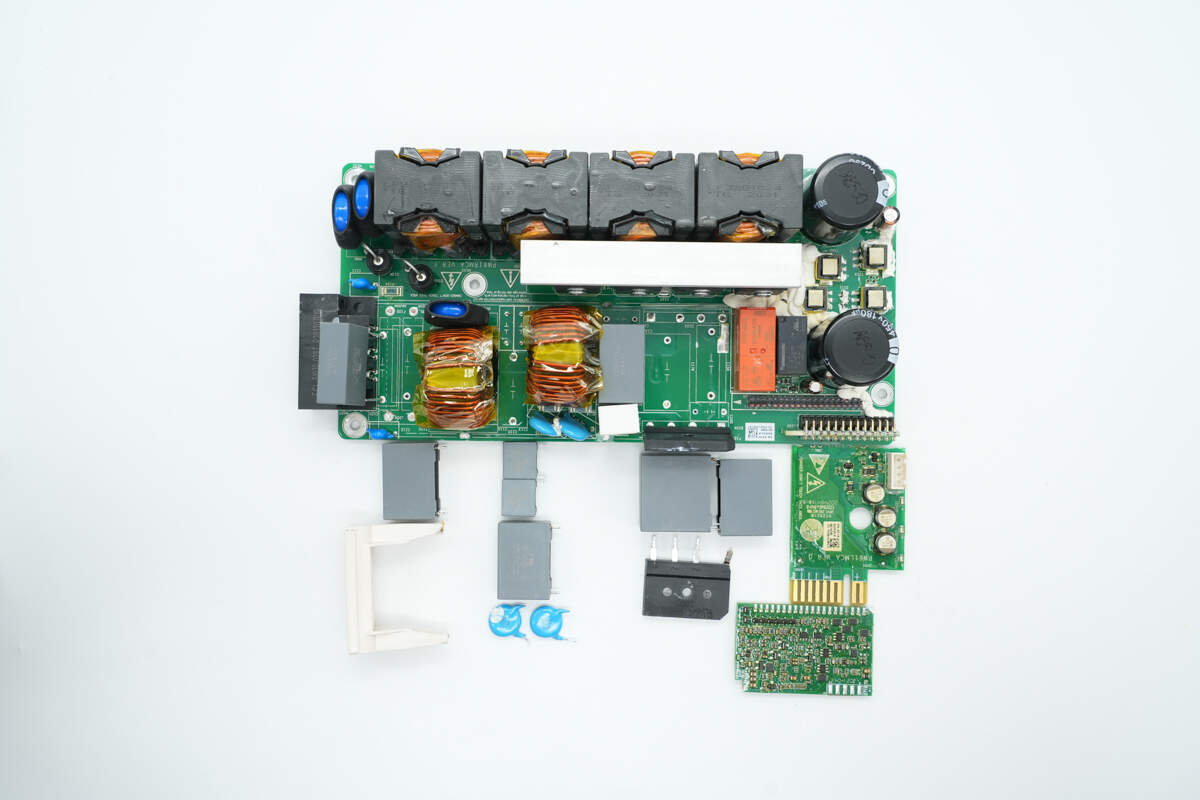

焊接拆下保险丝，安规X2电容和Y电容以及整流桥，右侧控制小板和连接小板。

安规X2电容来自厦门法拉，规格为1μF。

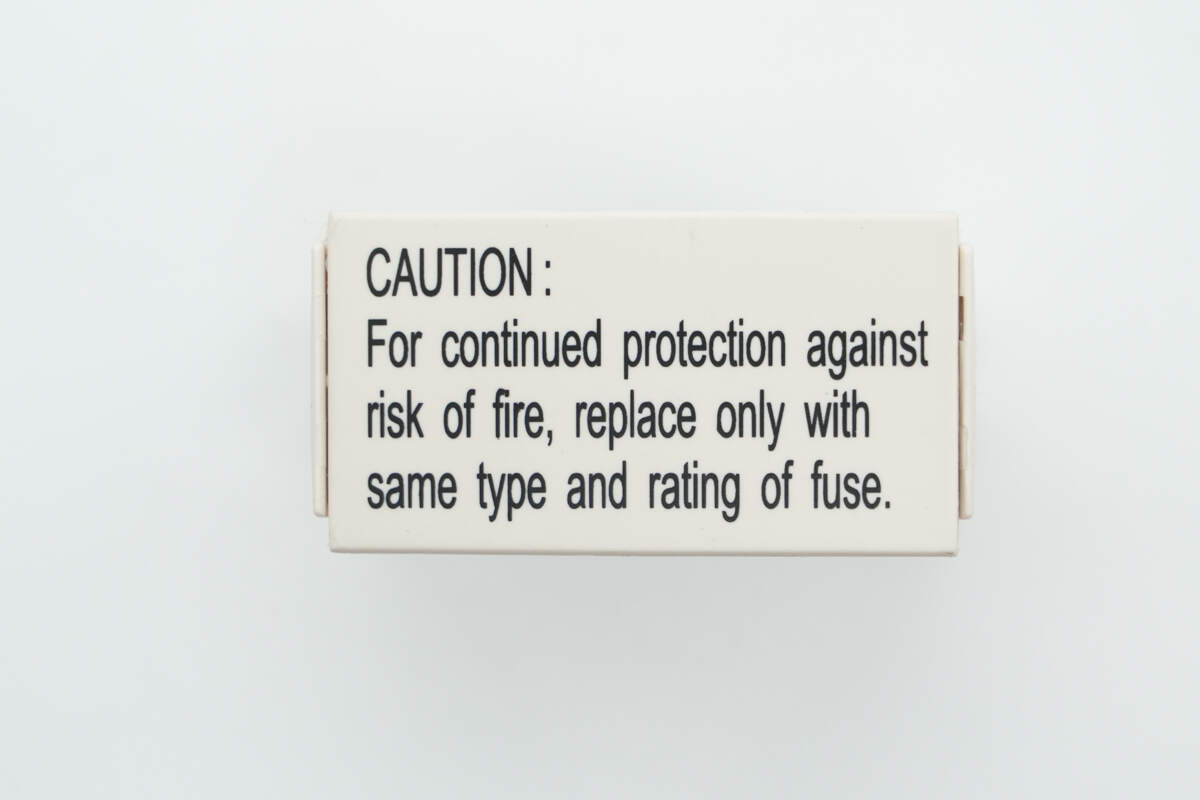

输入端保险丝设有绝缘盖子。

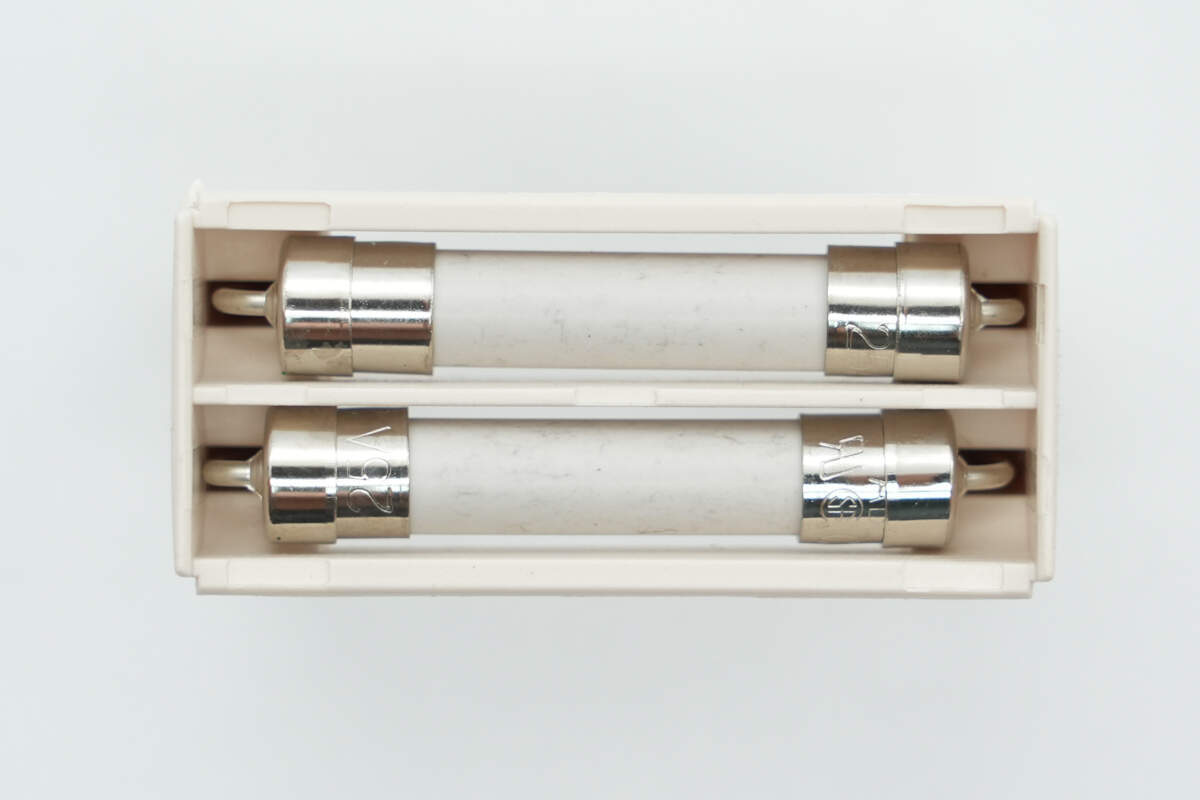

绝缘壳体内部设有两颗管型保险丝，规格为25A。

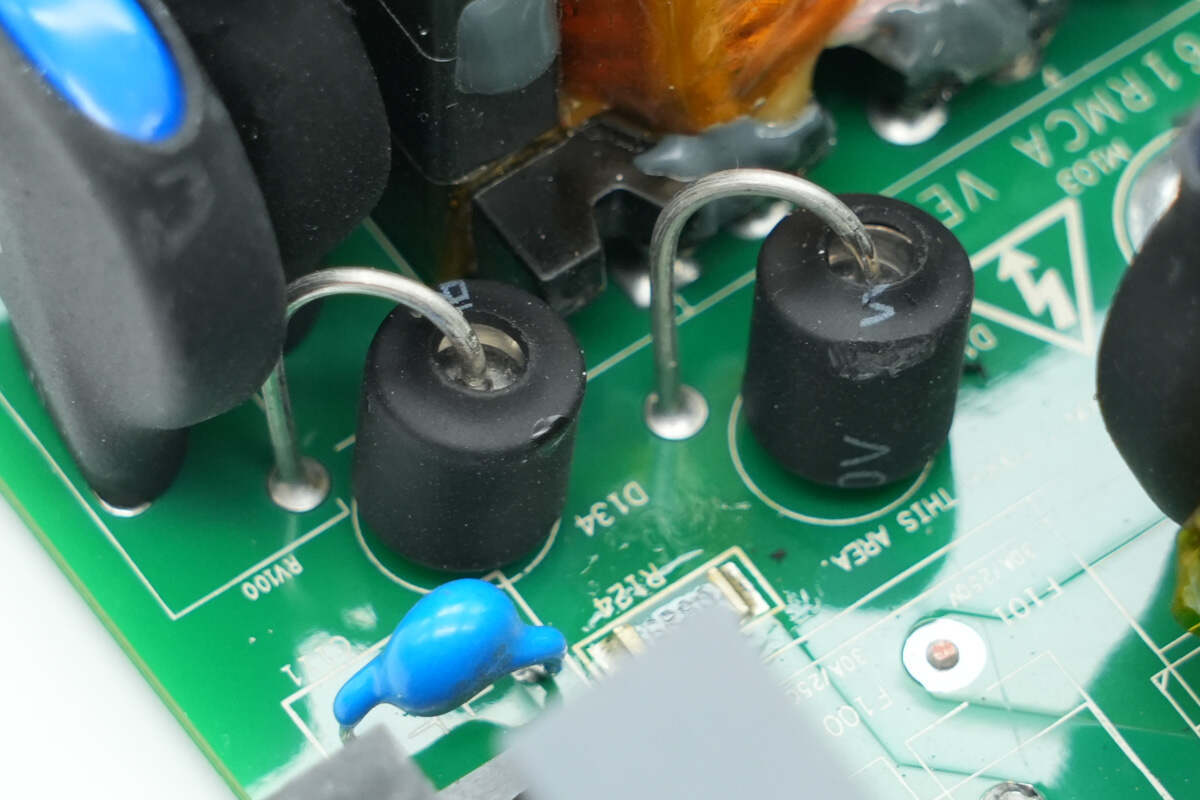

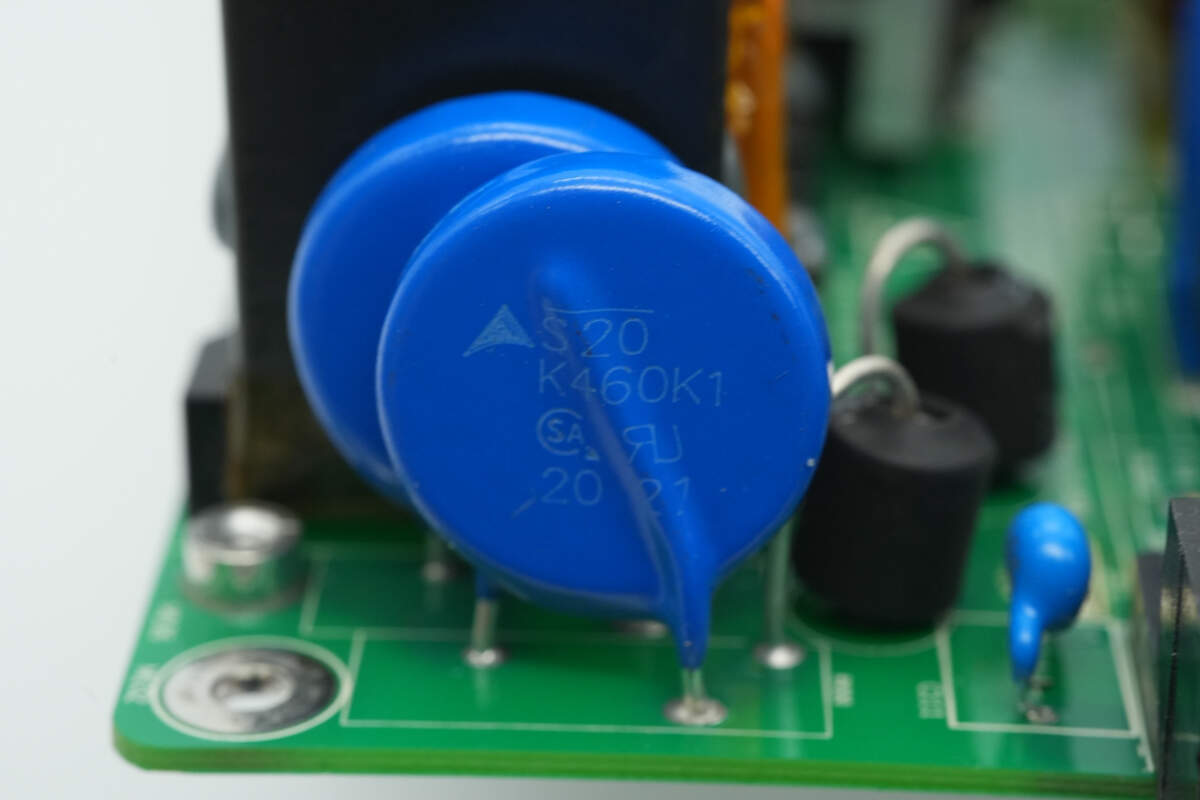

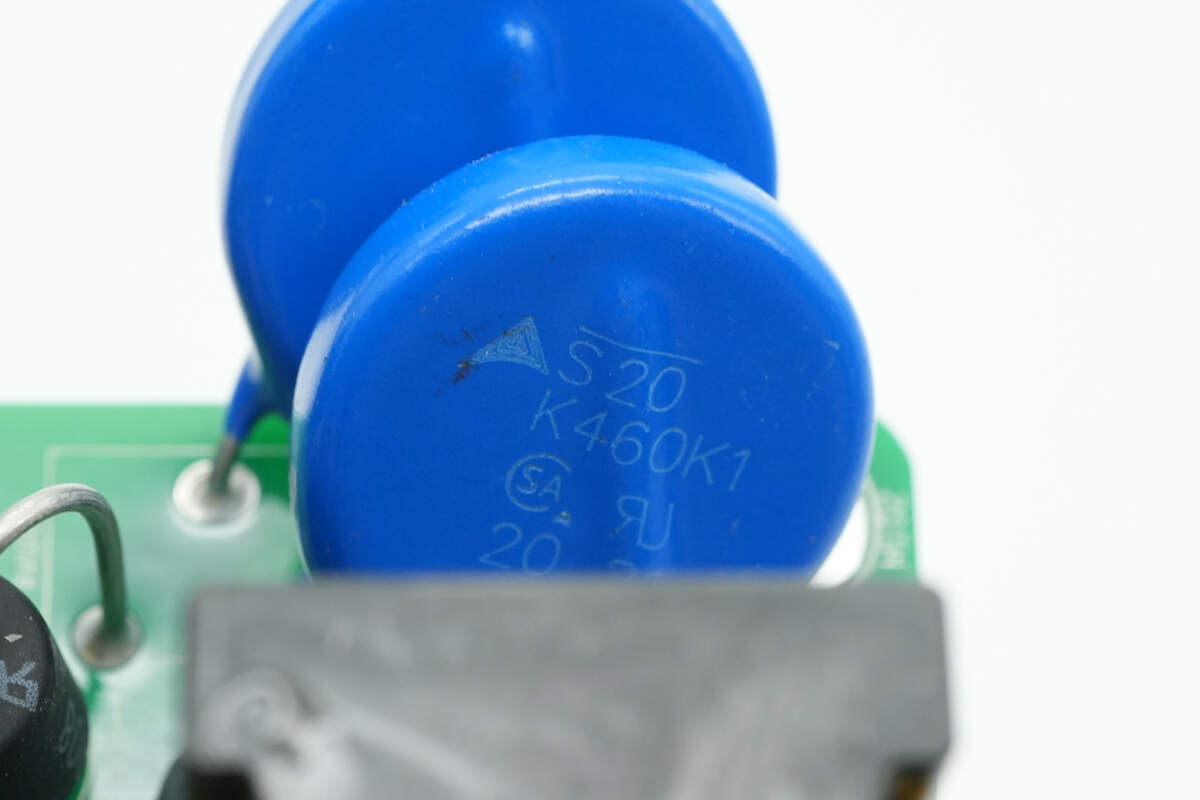

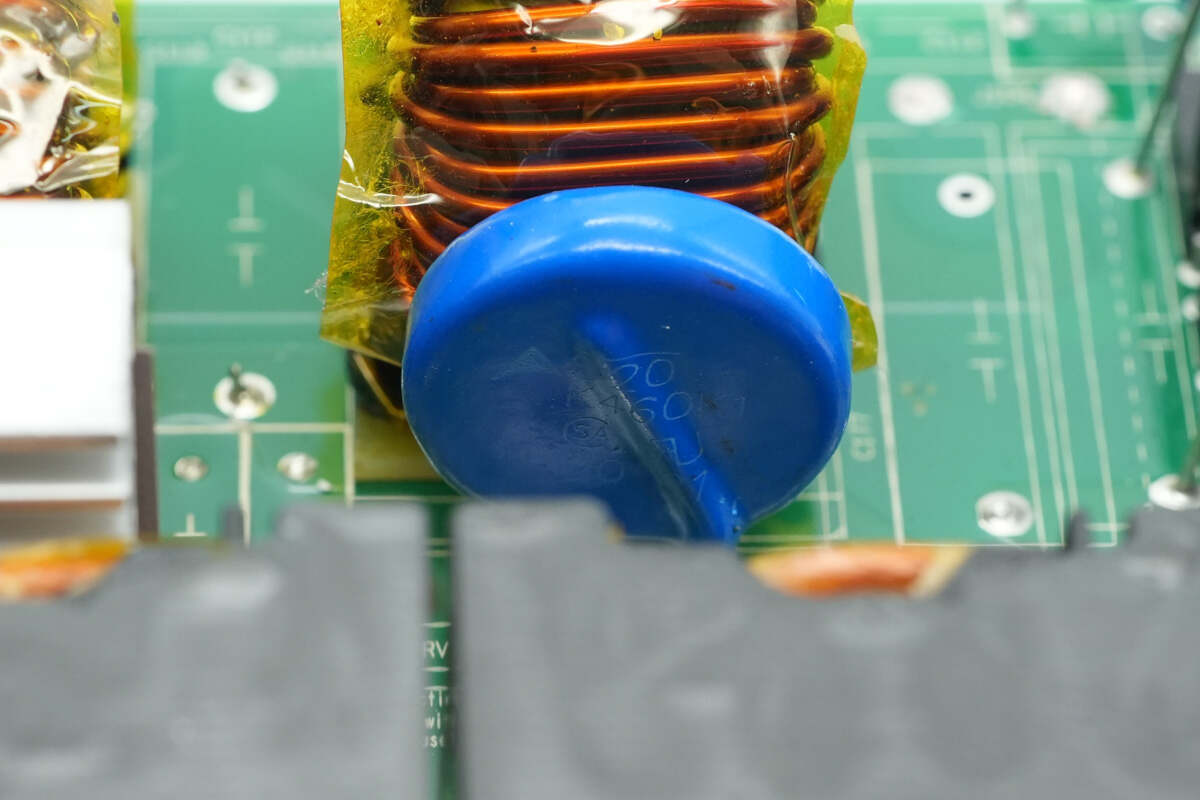

压敏电阻来自TDK，丝印S20K460K1。

另一颗压敏电阻丝印相同。

气体放电管外套热缩管绝缘，配合压敏电阻进行雷击防护。

共三颗压敏电阻用于雷击防护。

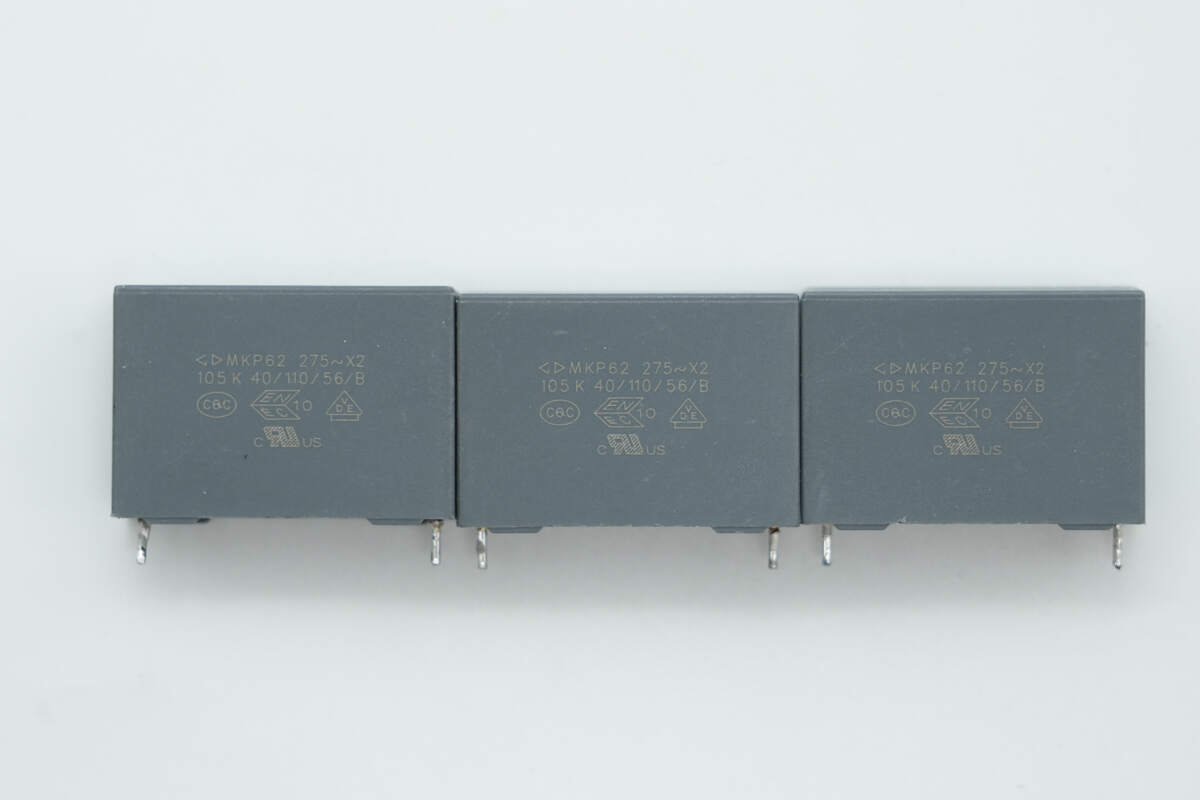

三颗安规X2电容规格为1μF。

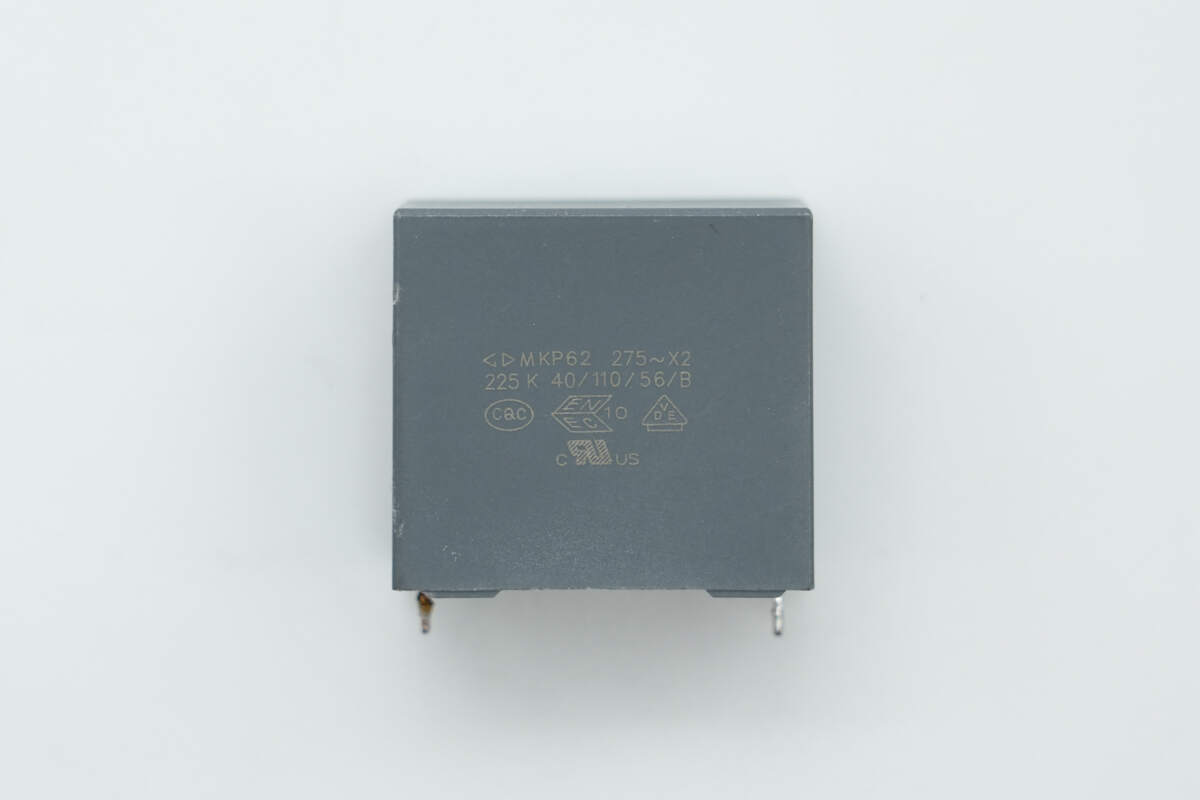

另一颗规格为2.2μF。

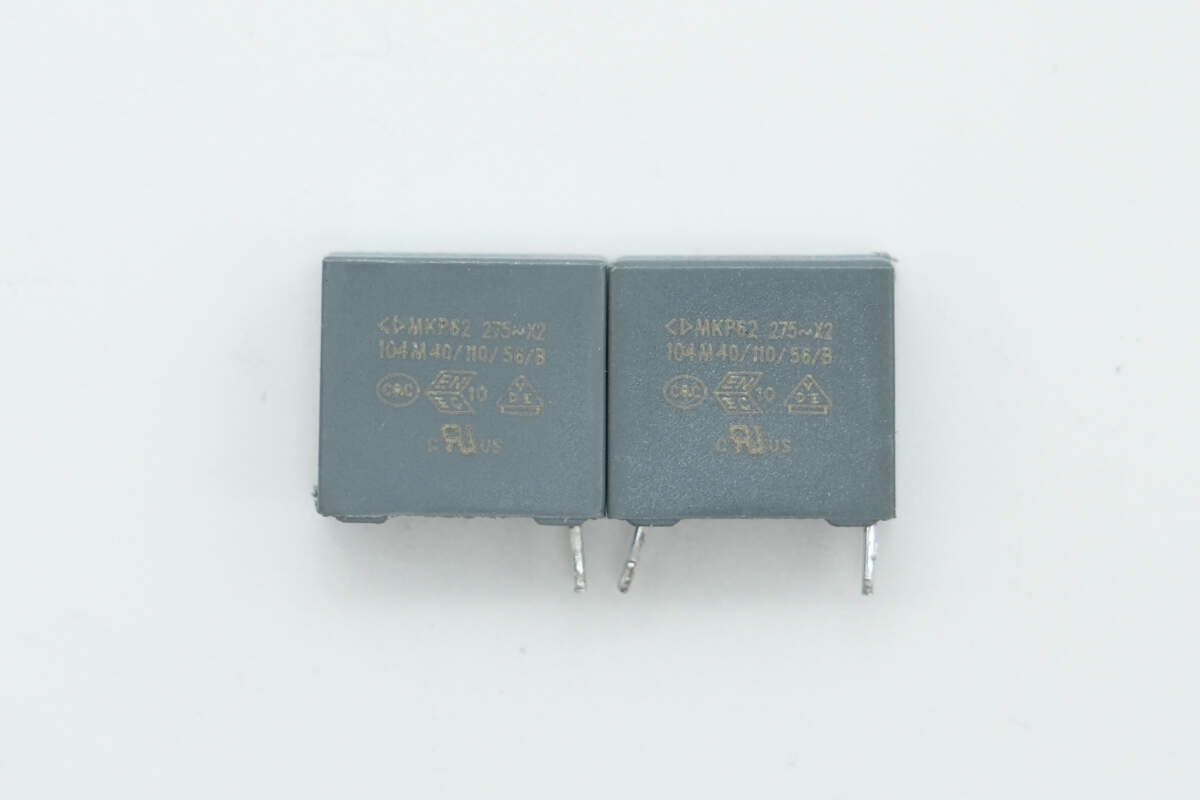

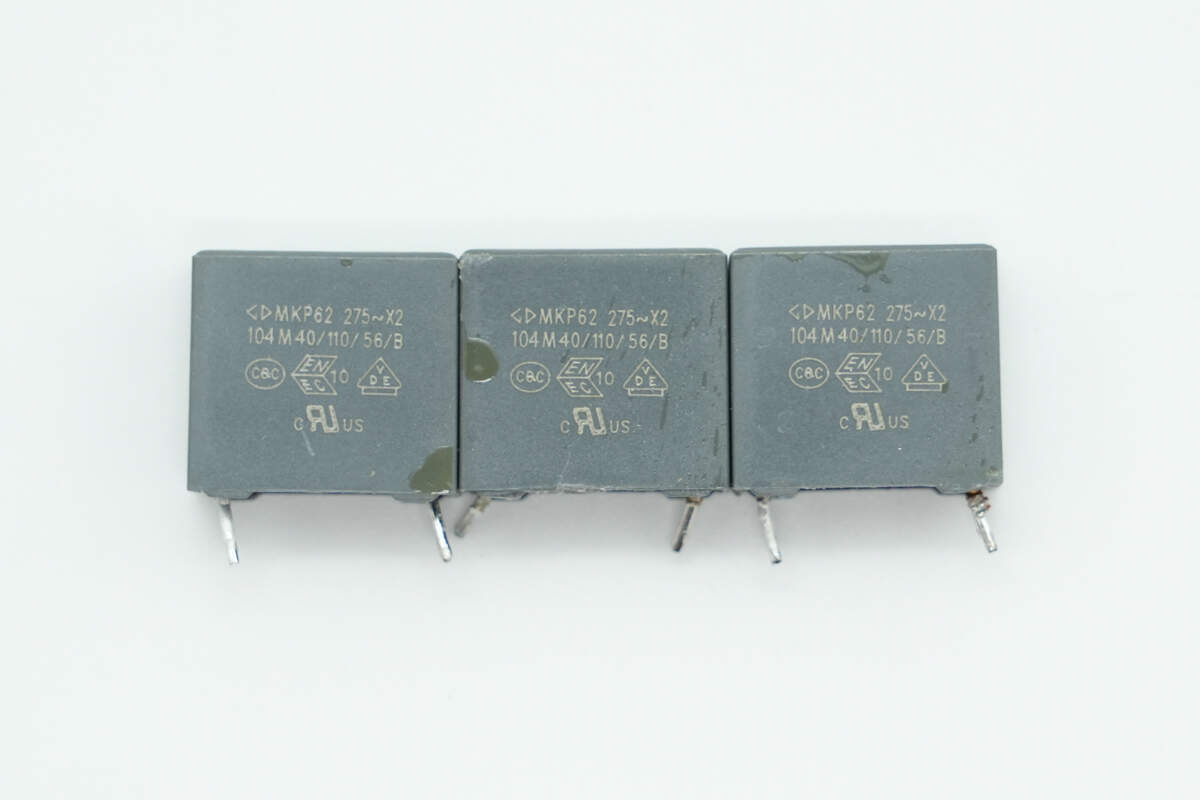

两颗薄膜电容规格为0.1μF。

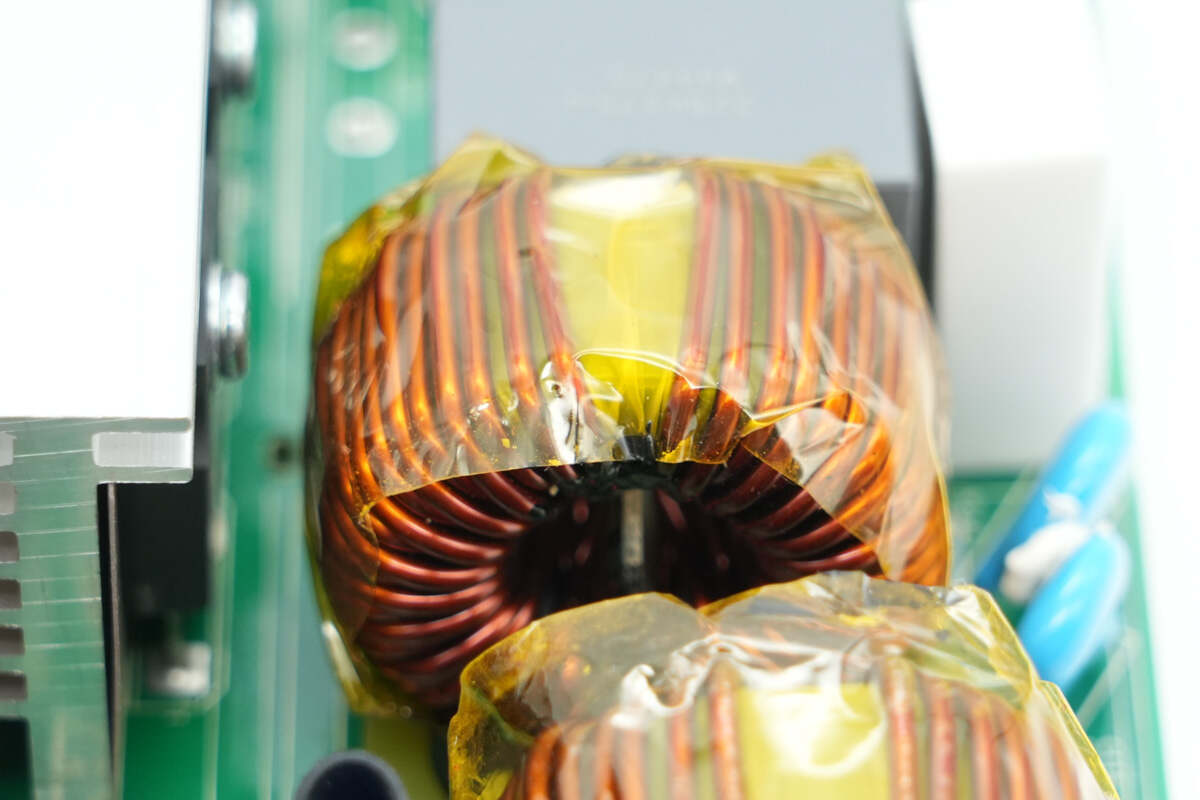

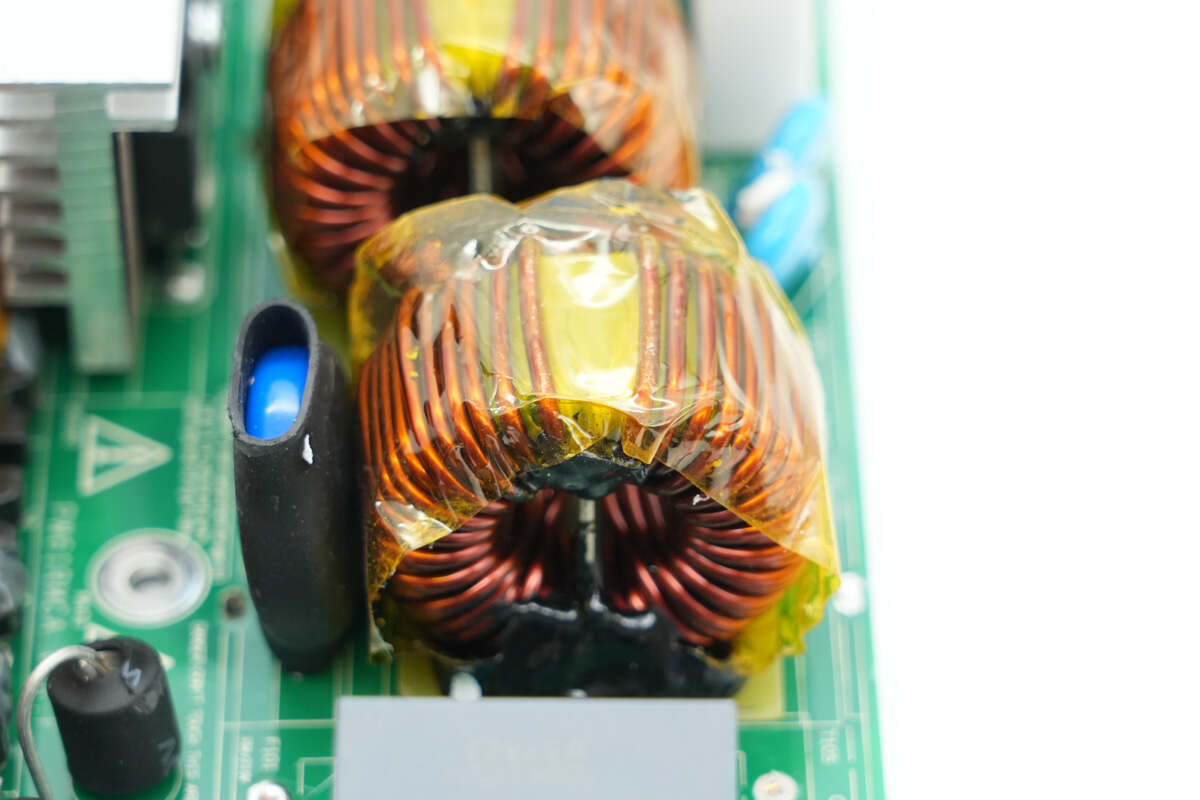

共模电感采用漆包线绕制，缠绕高温胶带绝缘。

两颗蓝色Y电容来自村田，之间打胶固定。

另一颗共模电感同样缠绕高温胶带绝缘。

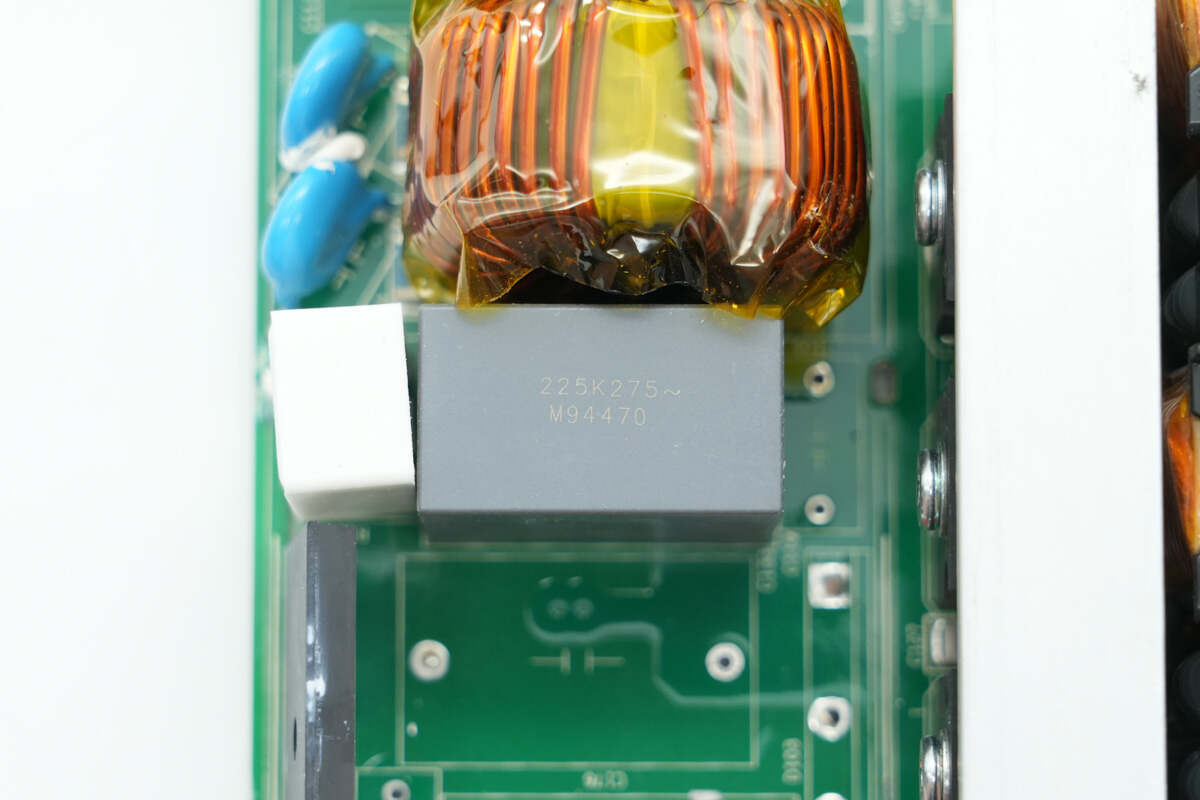

薄膜滤波电容规格为2.2μF。

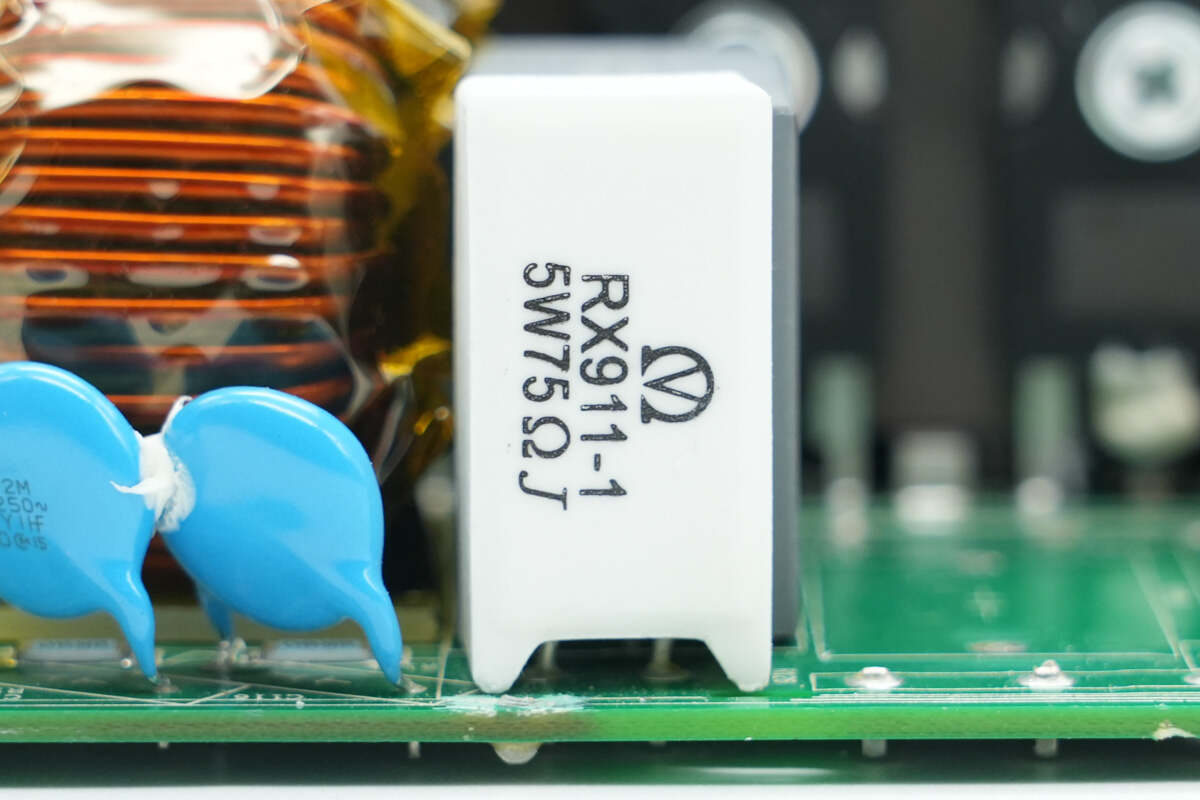

用于软启动的水泥电阻规格为5W75Ω。

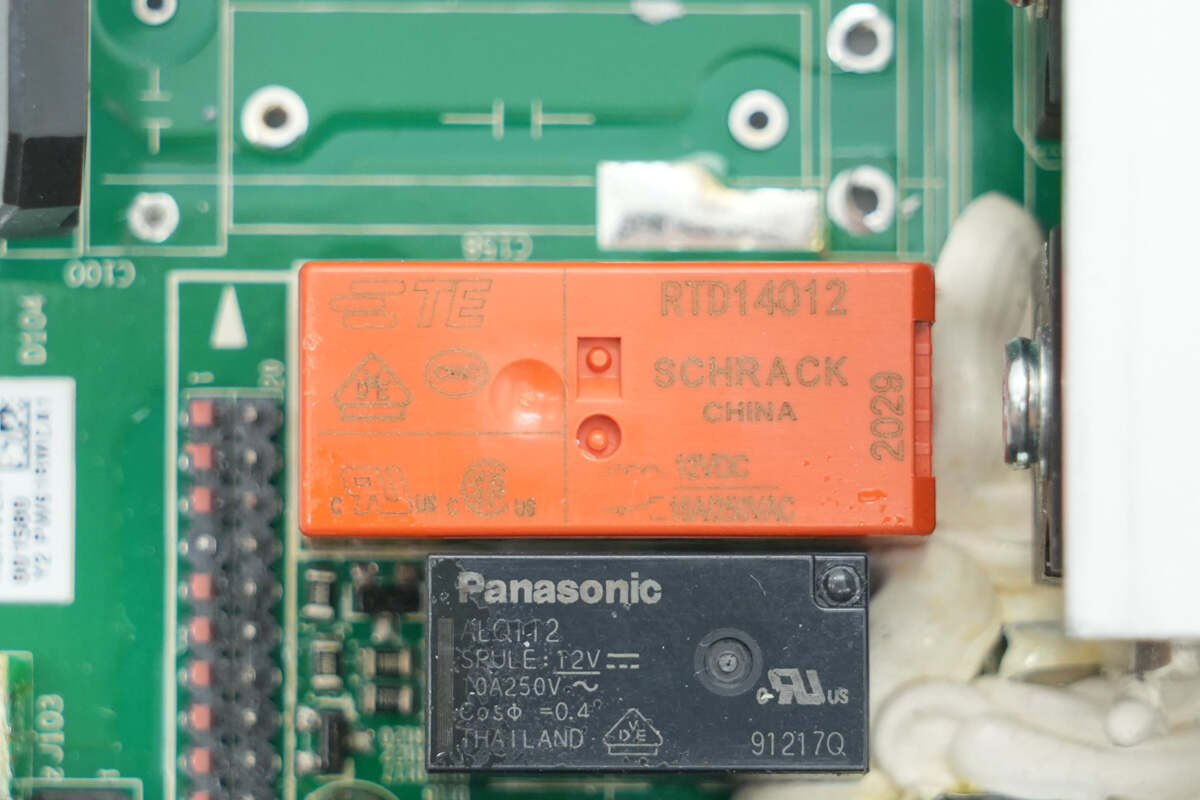

继电器来自TE，型号RTD14012，内置一组常开触点，触点电流16A，线圈电压12V。

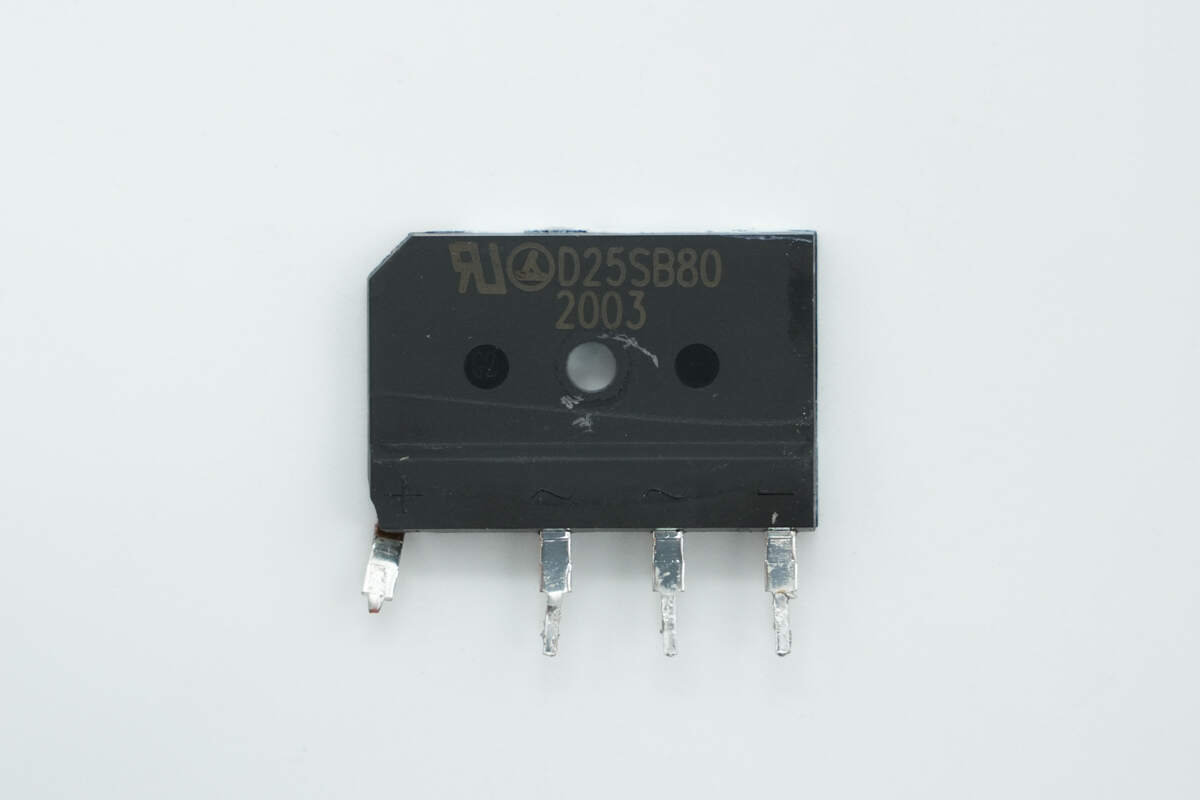

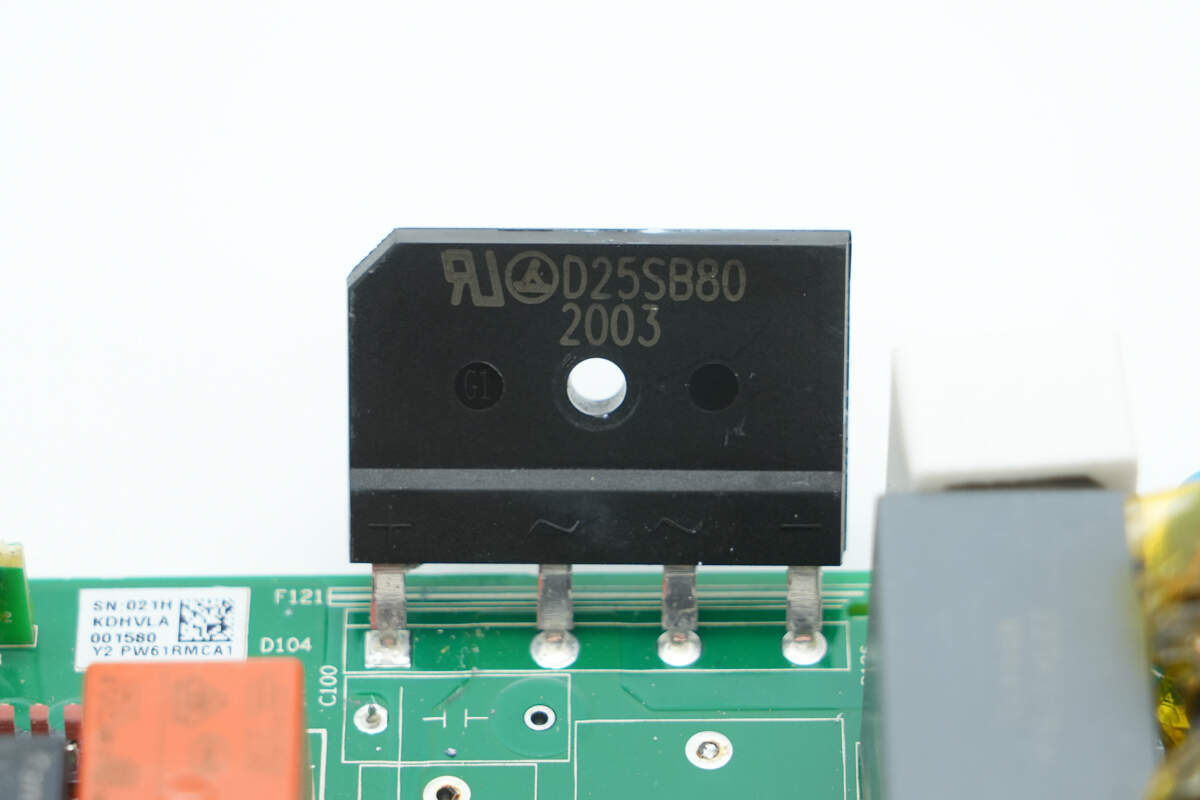

整流桥来自乐山无线电，型号D25SB80，规格为800V 25A，采用D5封装。

另一颗整流桥型号相同。

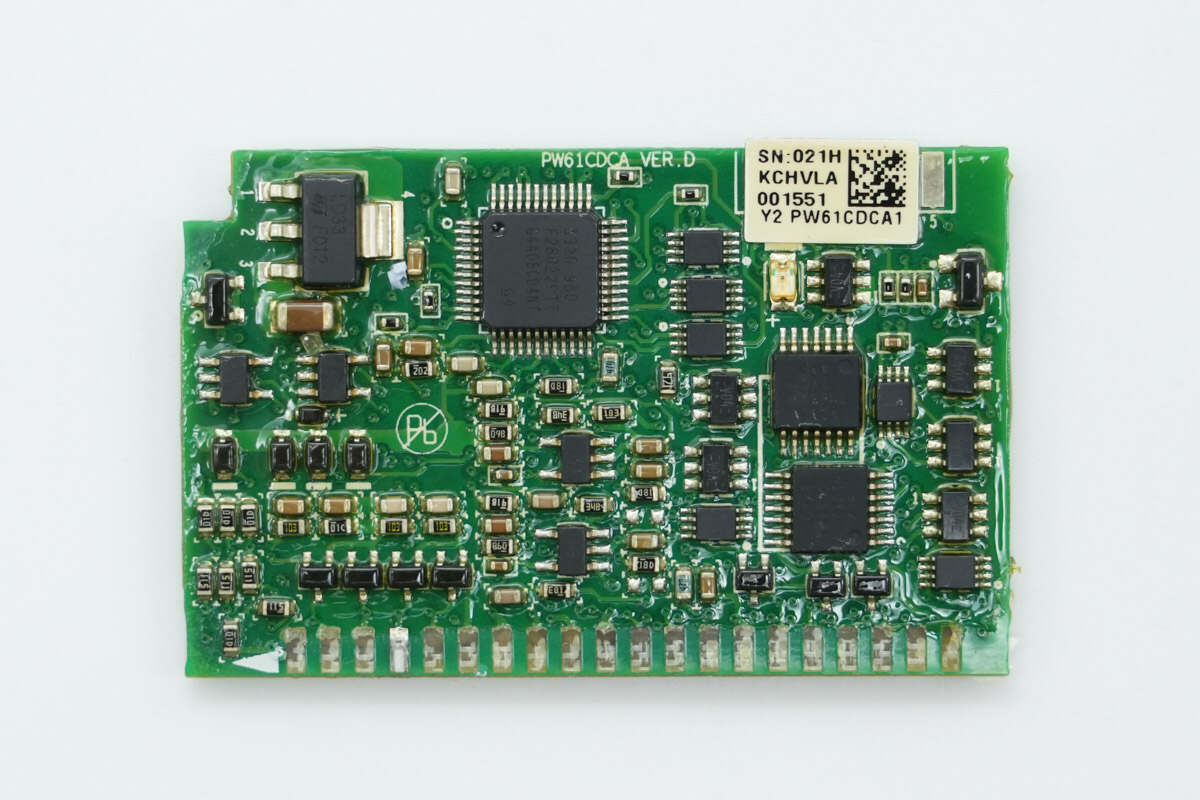

控制板正面设有PFC控制器，或门芯片，线性稳压芯片和运放芯片。

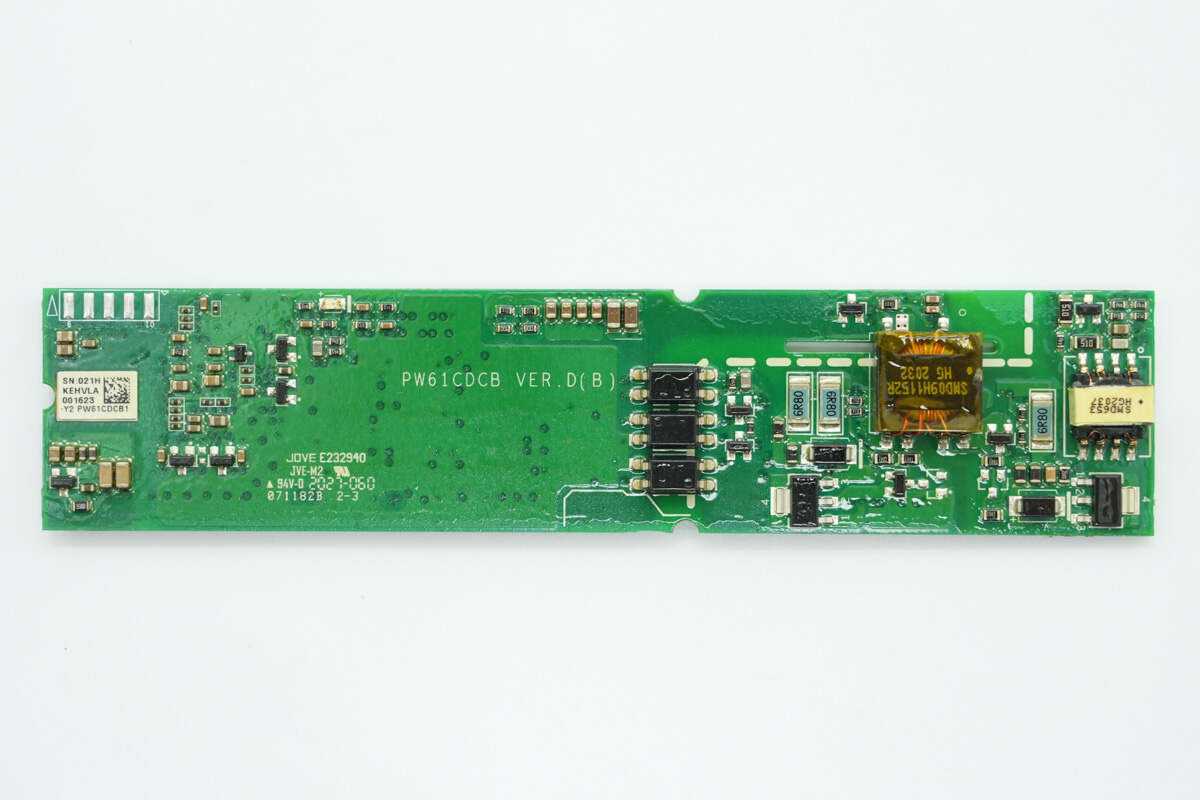

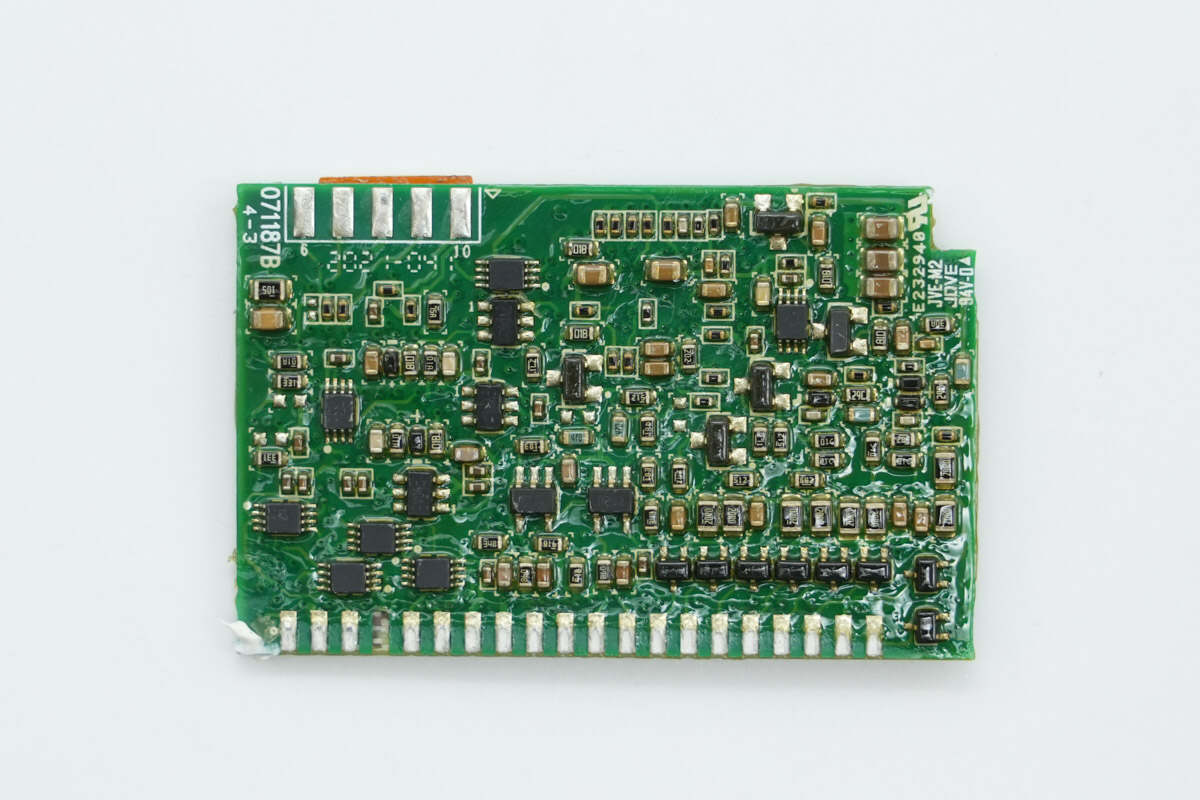

控制板背面一览，设有多颗芯片和电阻电容器件。

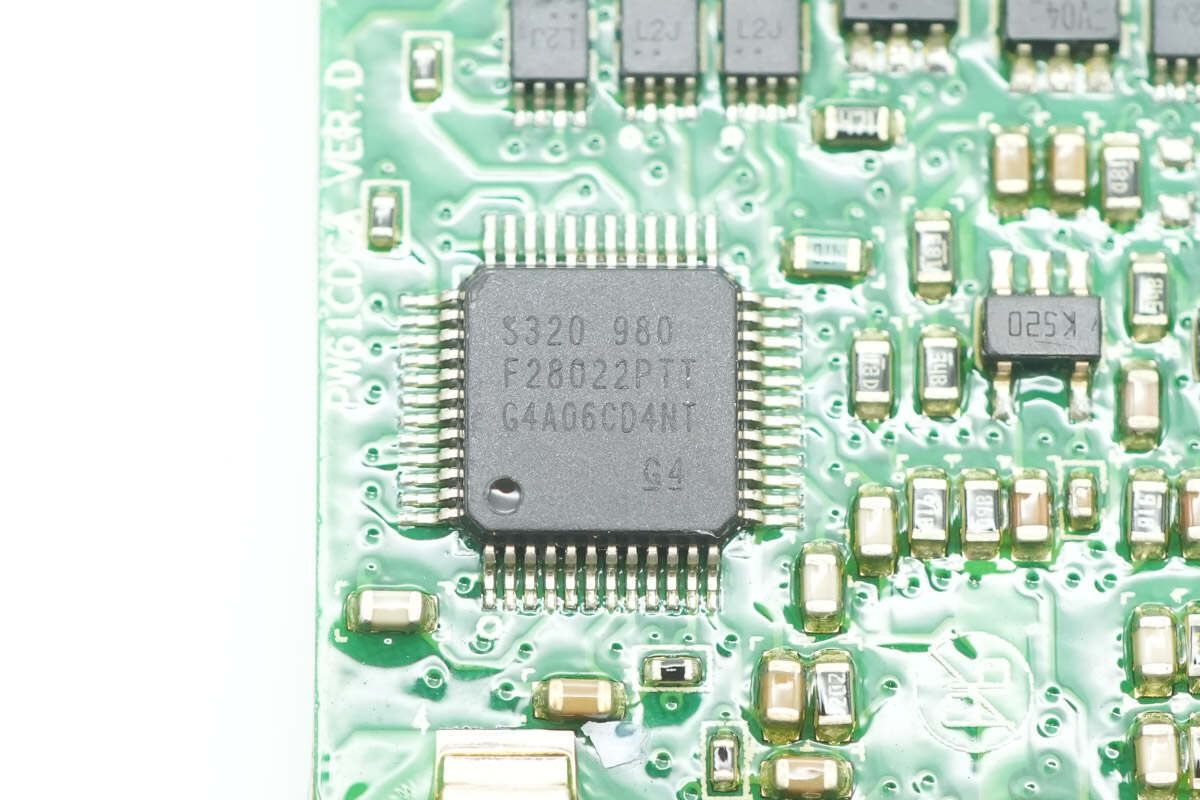

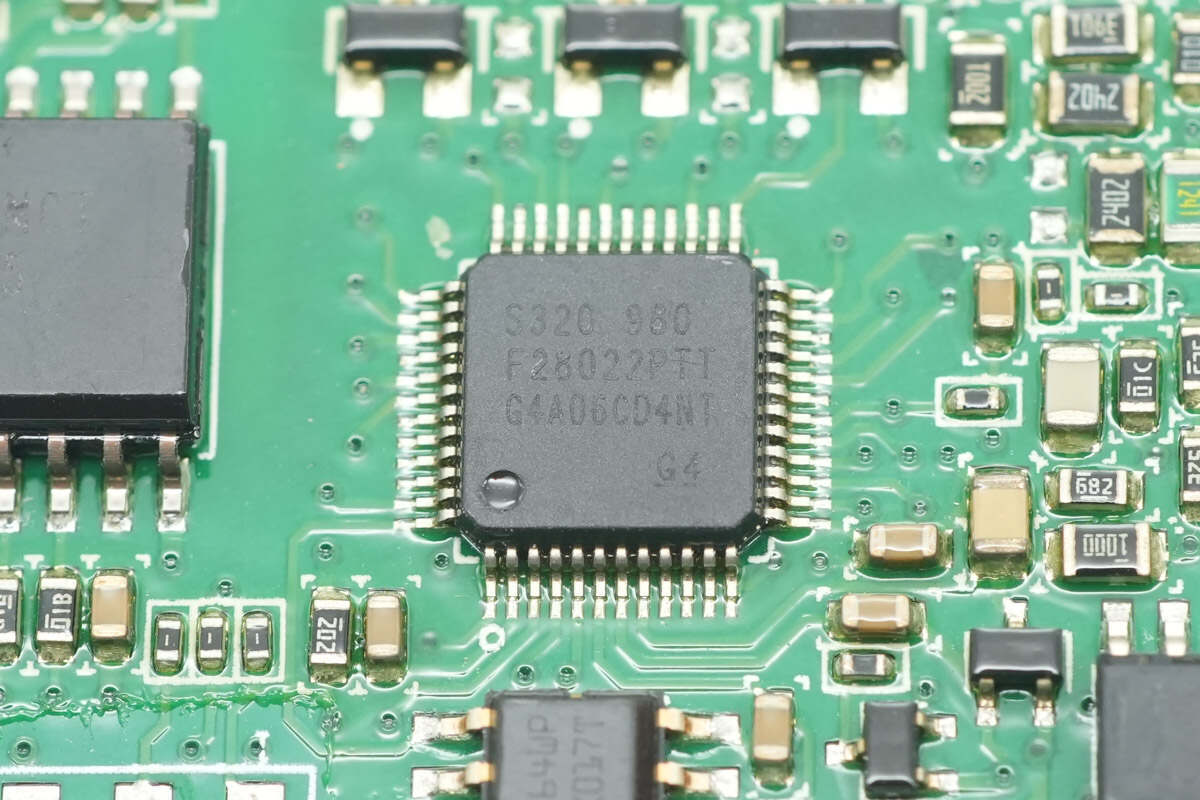

PFC控制器来自德州仪器，型号TMS320F28022，芯片内置C2000 32位MCU，主频为50MHz，内置32KB FLASH和12KB SRAM。芯片具备UART接口，SPI接口和I2C接口，采用LQFP48封装。

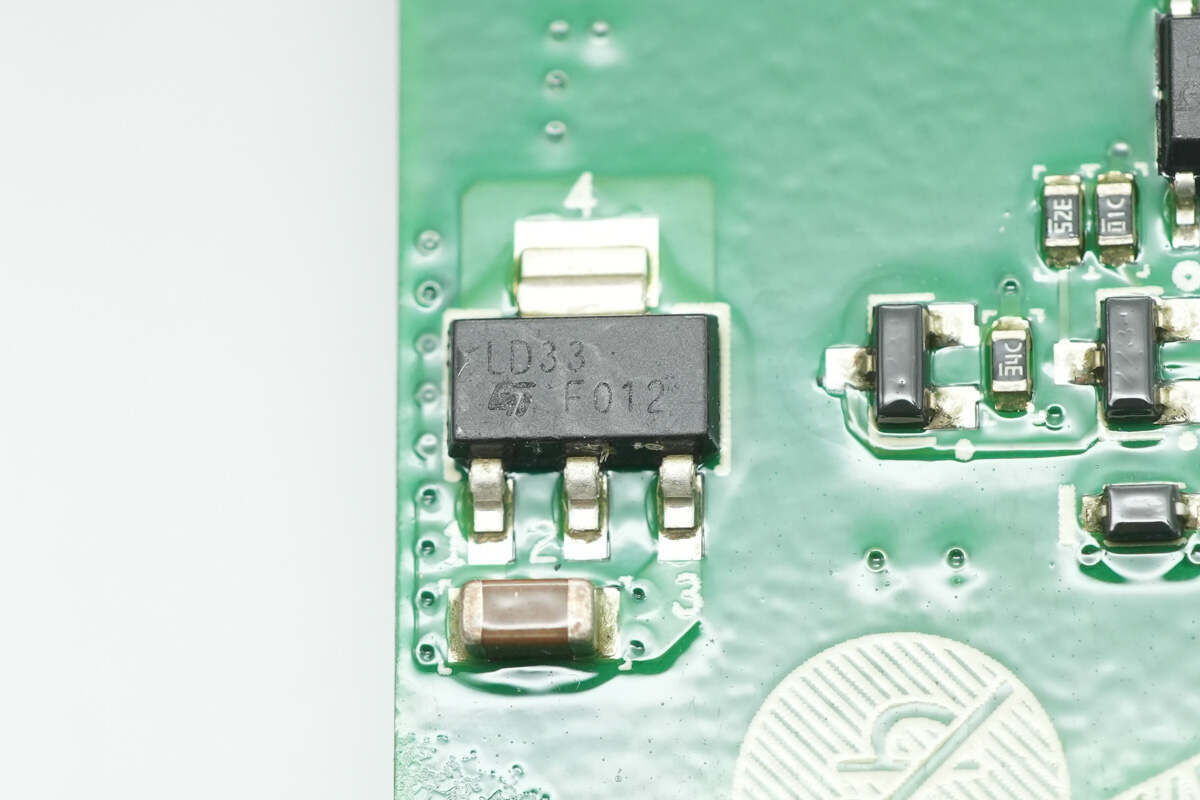

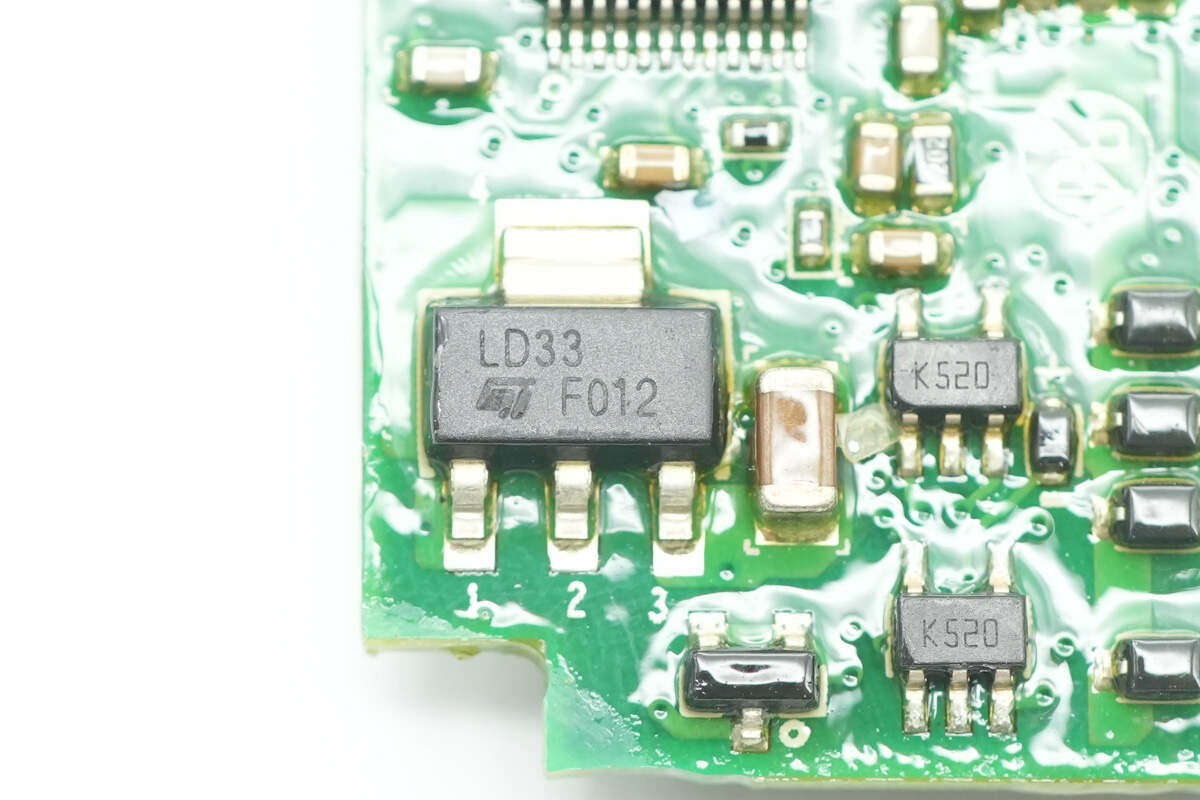

稳压芯片来自意法半导体，丝印LD33，用于为PFC控制器供电，采用SOT223封装。

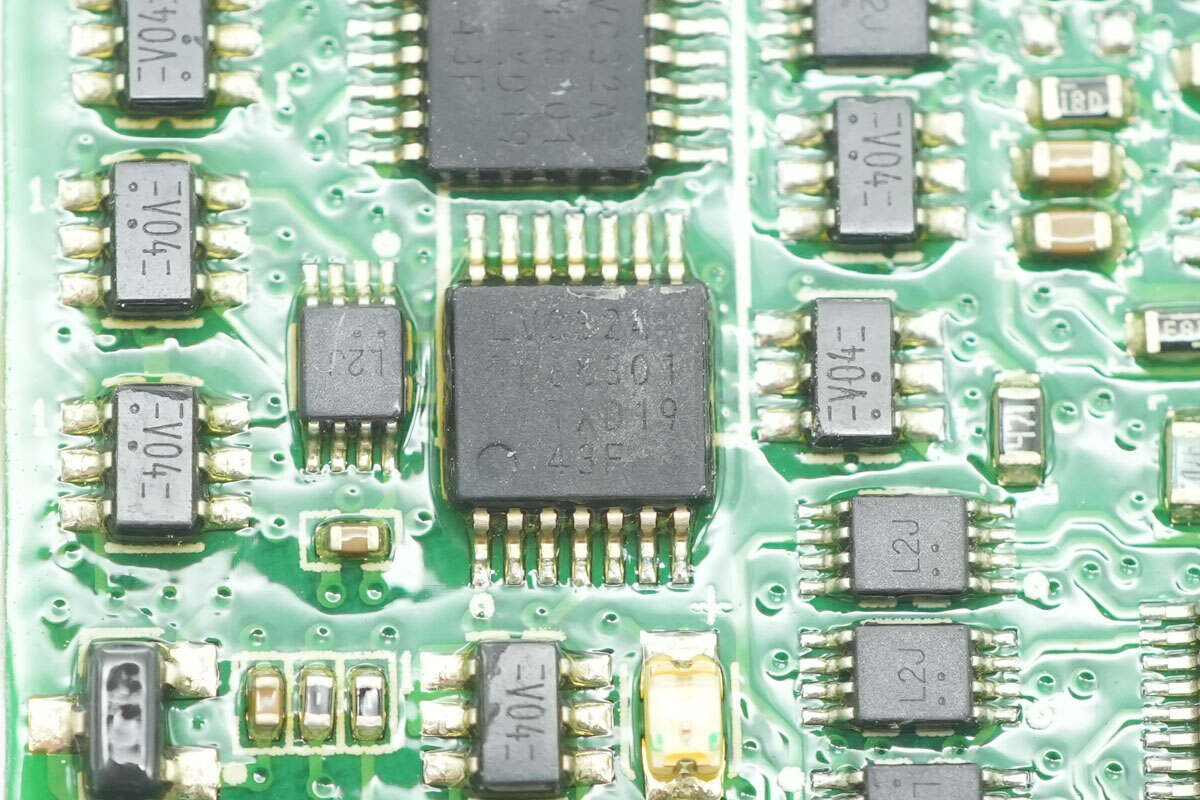

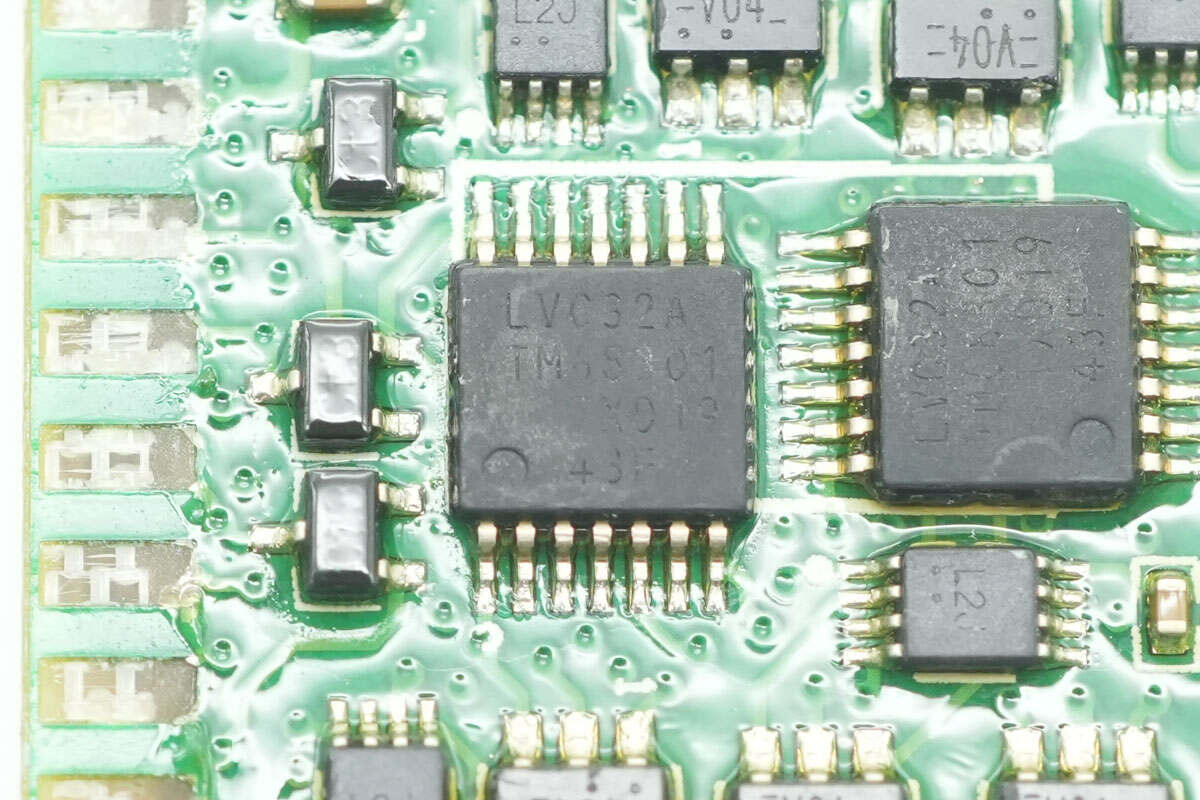

或门芯片来自安世，型号74LVC32A，是一颗四路2输入或门，采用TSSOP14封装。

另一颗或门芯片型号相同。

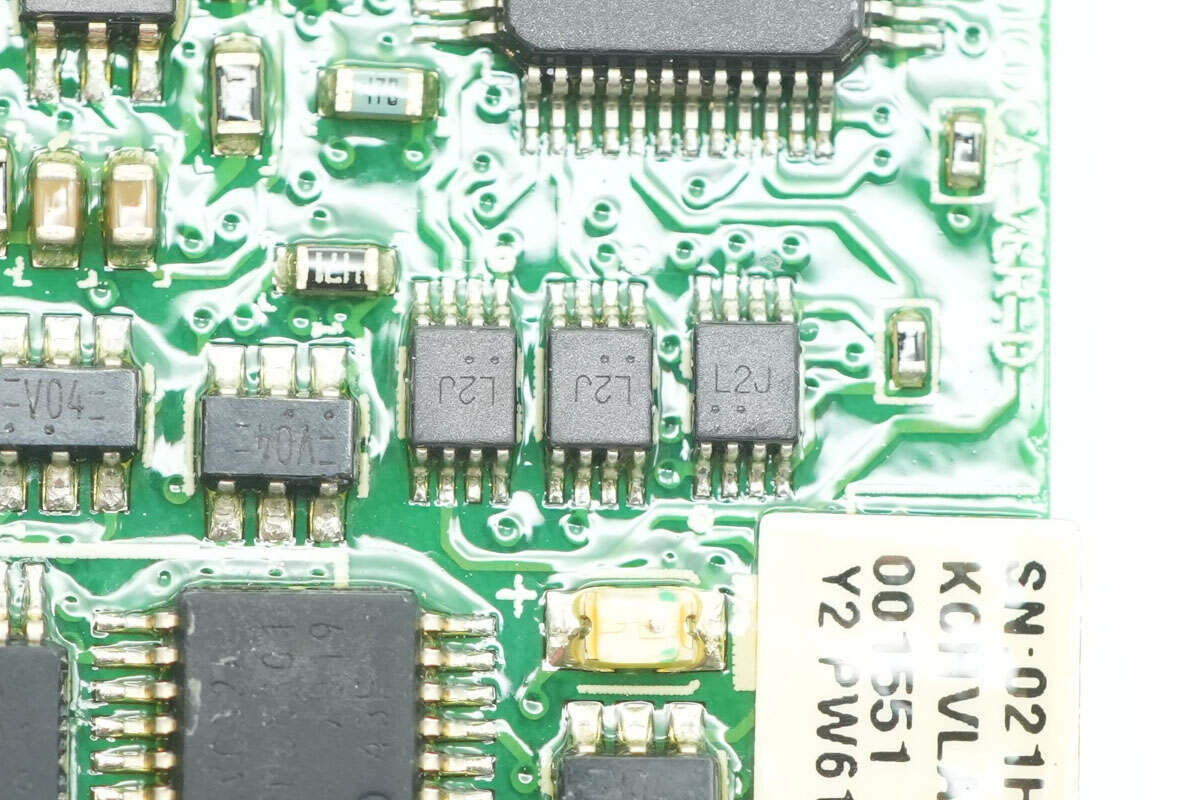

三颗丝印L2J的芯片特写。

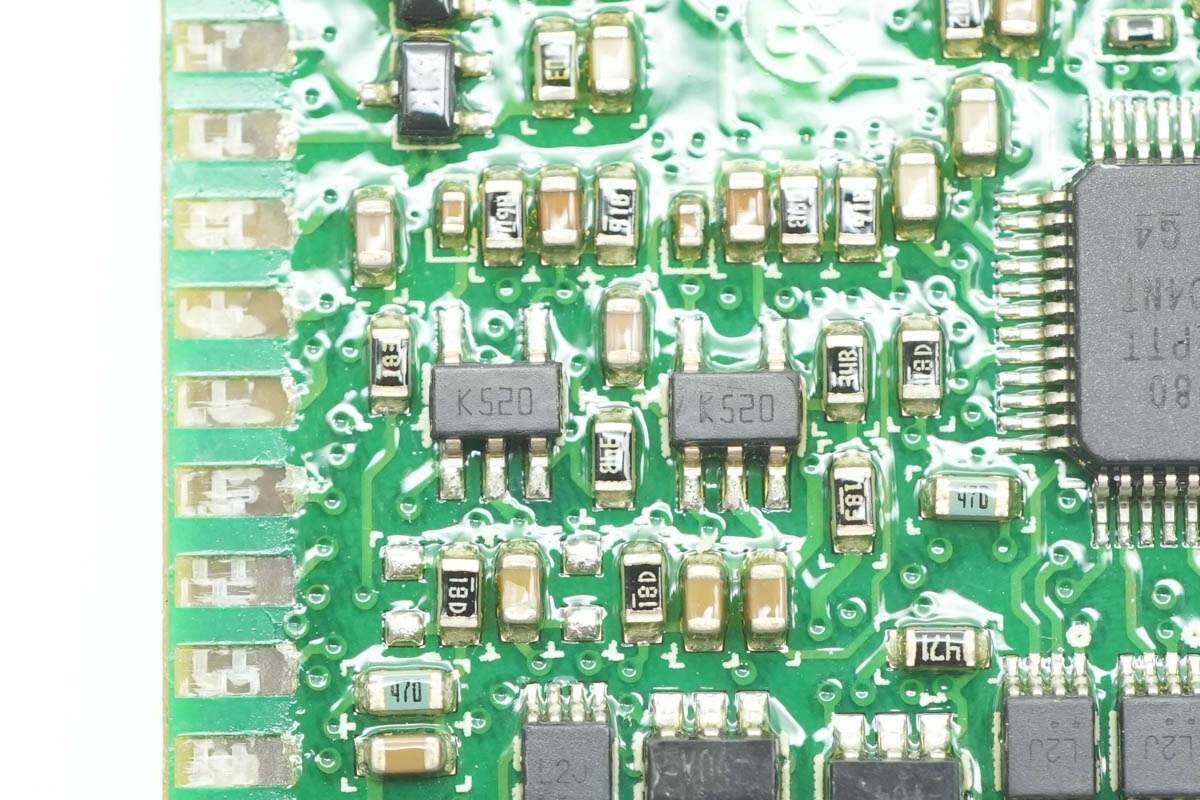

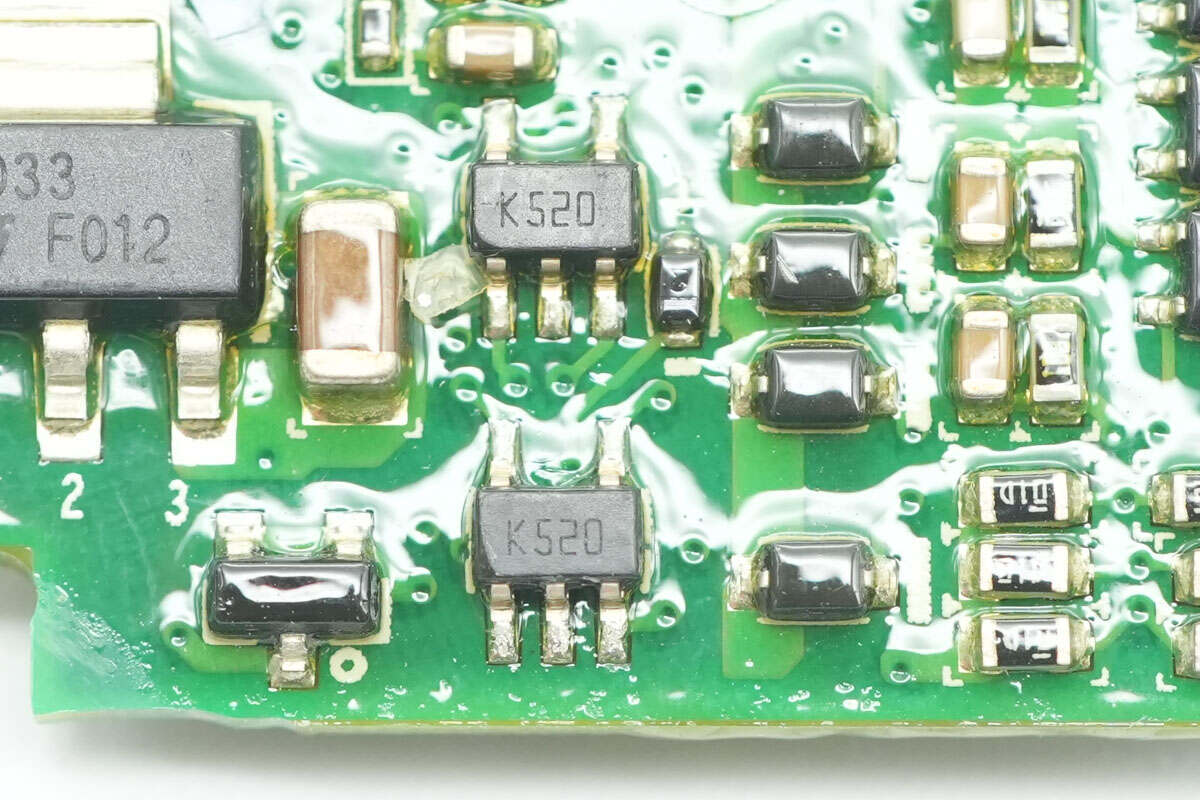

电压比较器来自意法半导体，丝印K520，型号TS3021ILT，为轨对轨输入的高速电压比较器，支持1.8-5V供电，采用SOT23-5封装。

另外两颗电压比较器型号相同。

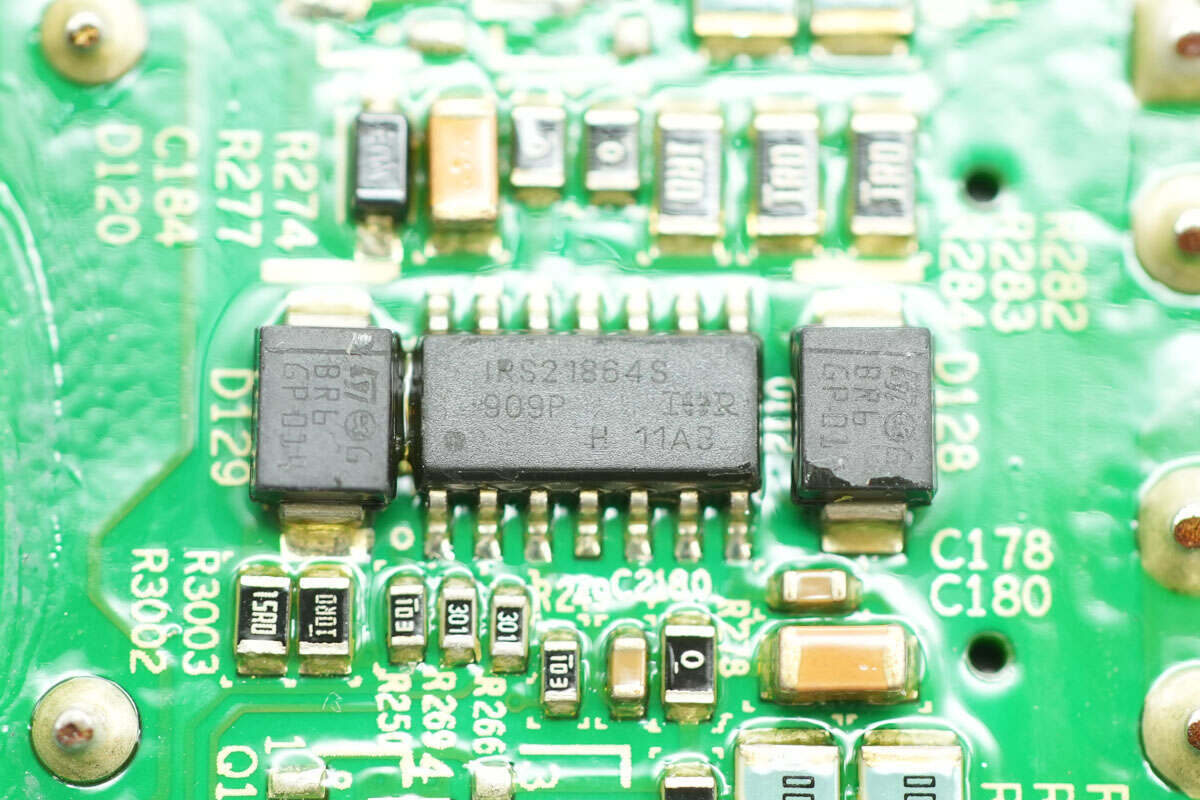

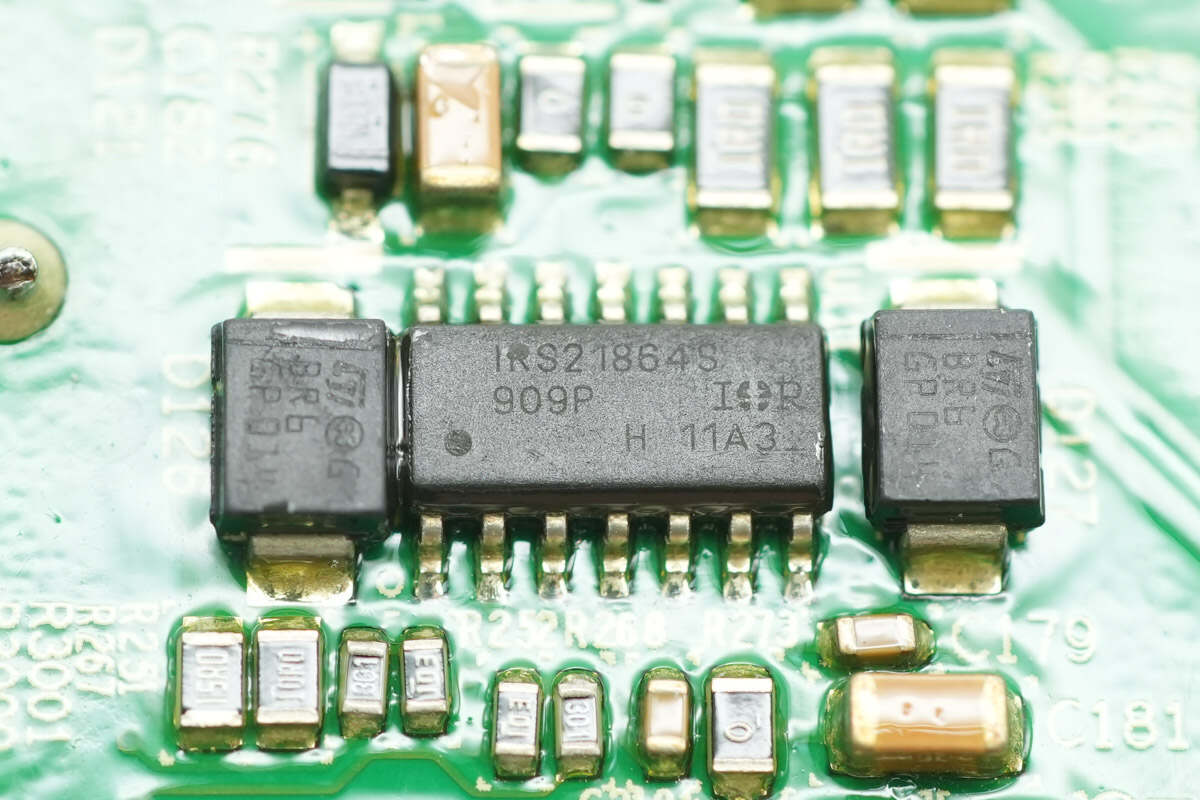

半桥驱动器来自英飞凌，型号IRS21864S，芯片耐压600V，具备4A拉电流和4A灌电流能力，支持IGBT和MOS应用，采用SOIC14封装。

另一颗半桥驱动器型号相同。

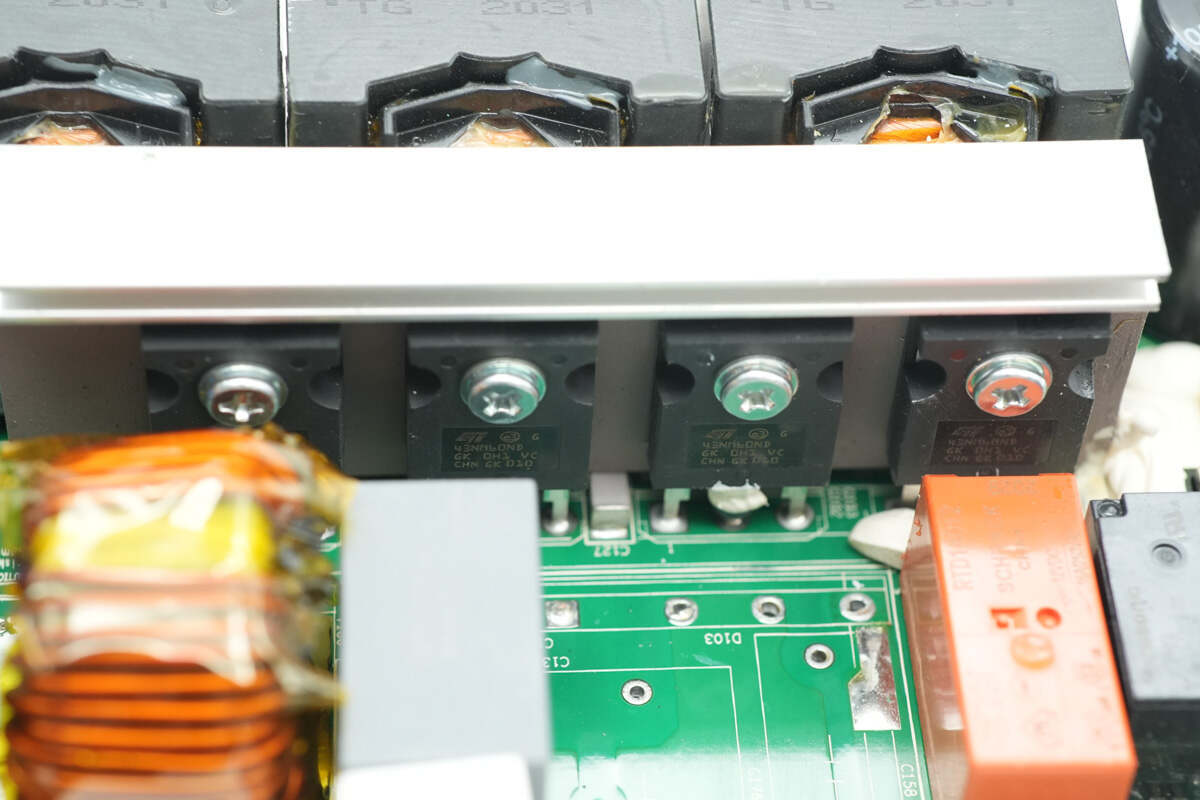

散热片上固定四颗PFC开关管。

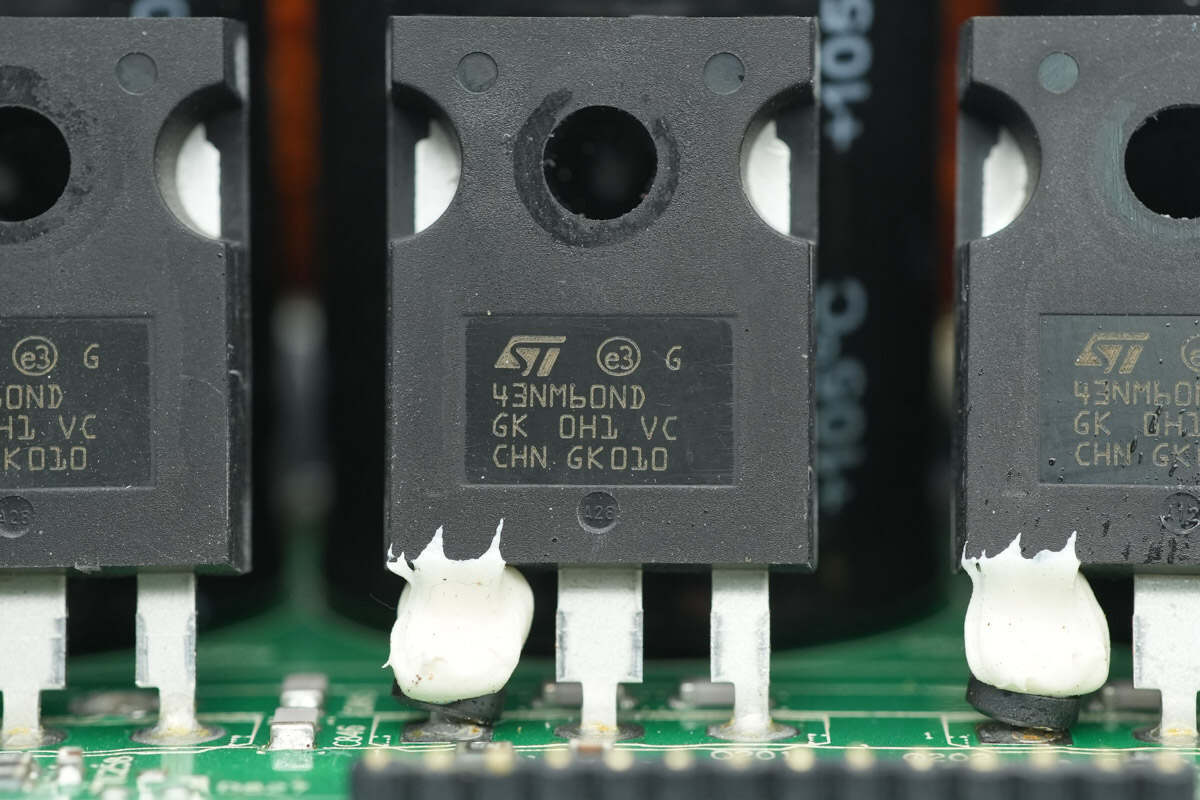

PFC开关管来自意法半导体，型号STW43NM60ND，NMOS，耐压600V，导阻75mΩ，采用TO-247封装。

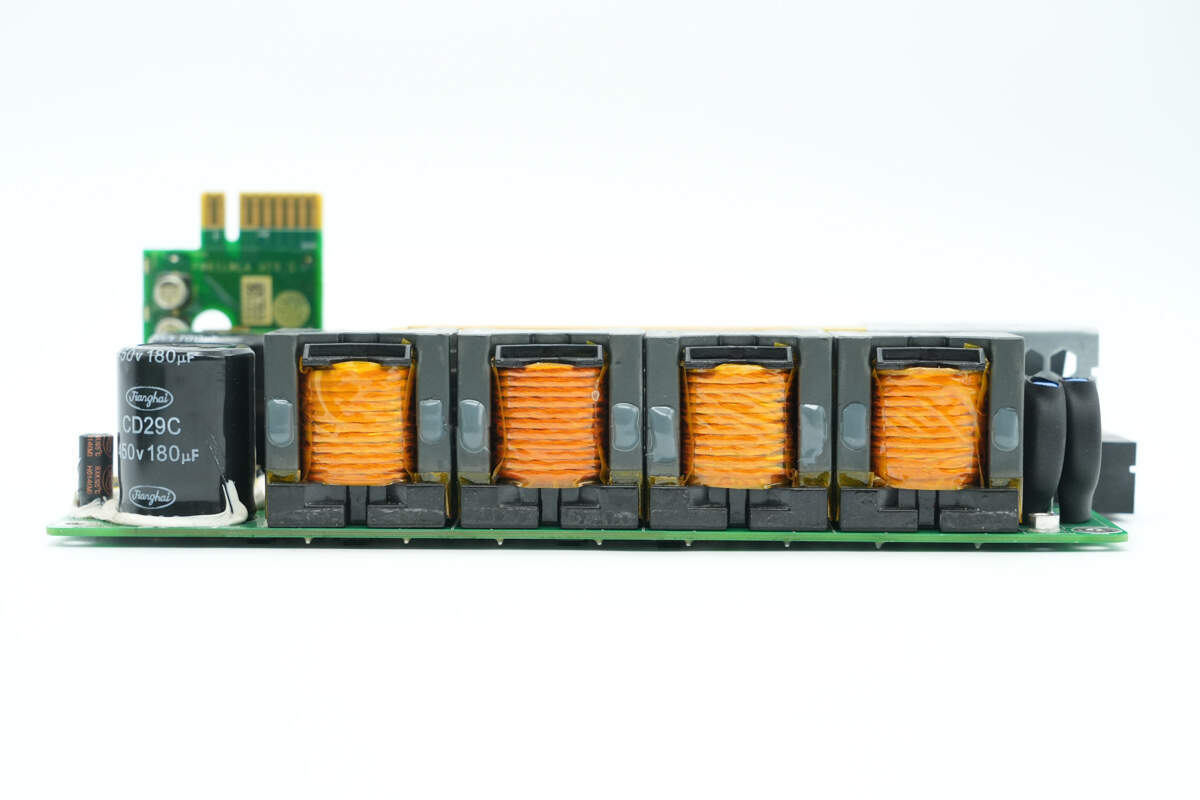

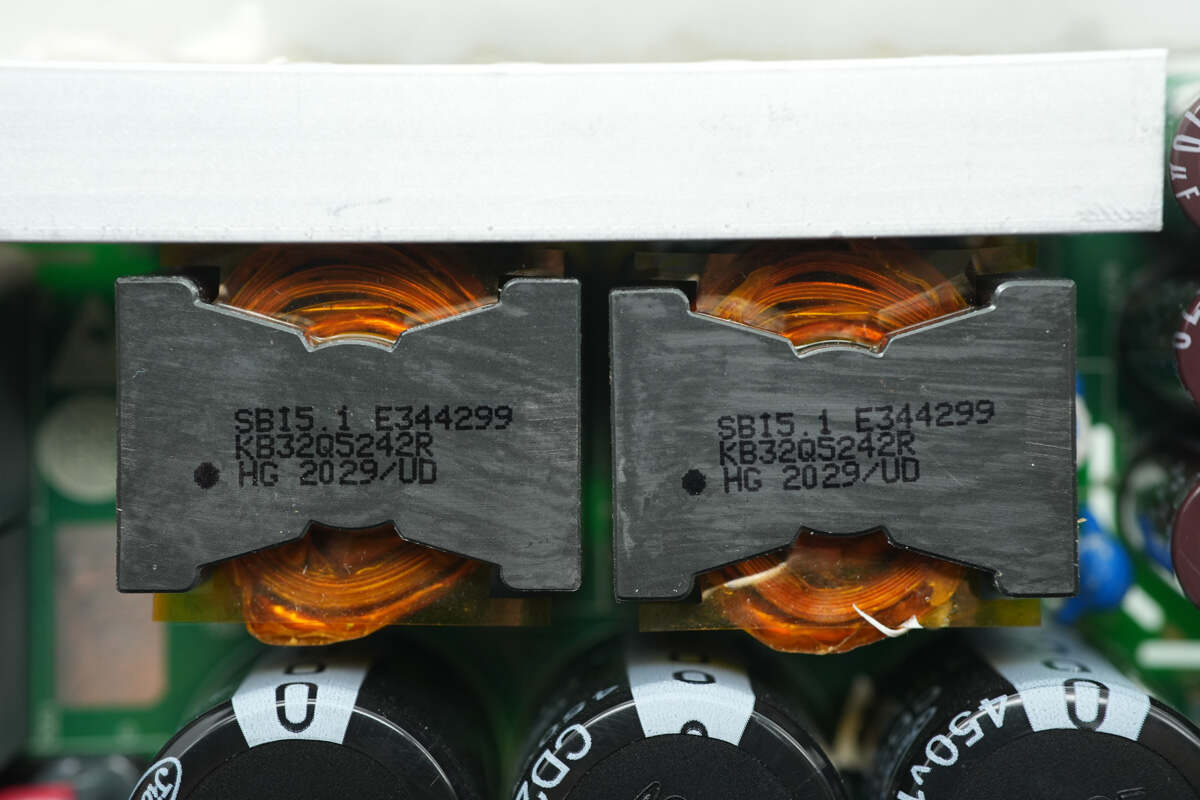

PCBA模块侧面焊接PFC电感。

PFC电感采用利兹线绕制。

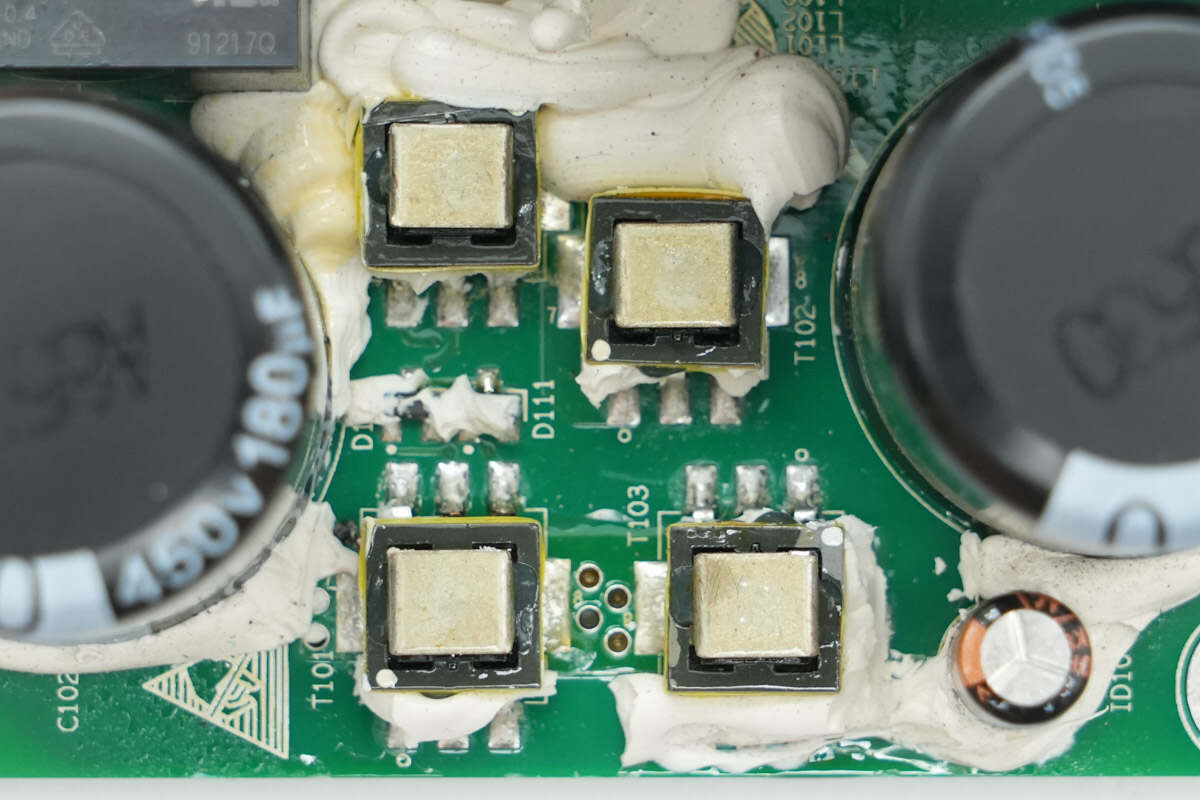

四颗贴片电流互感器特写。

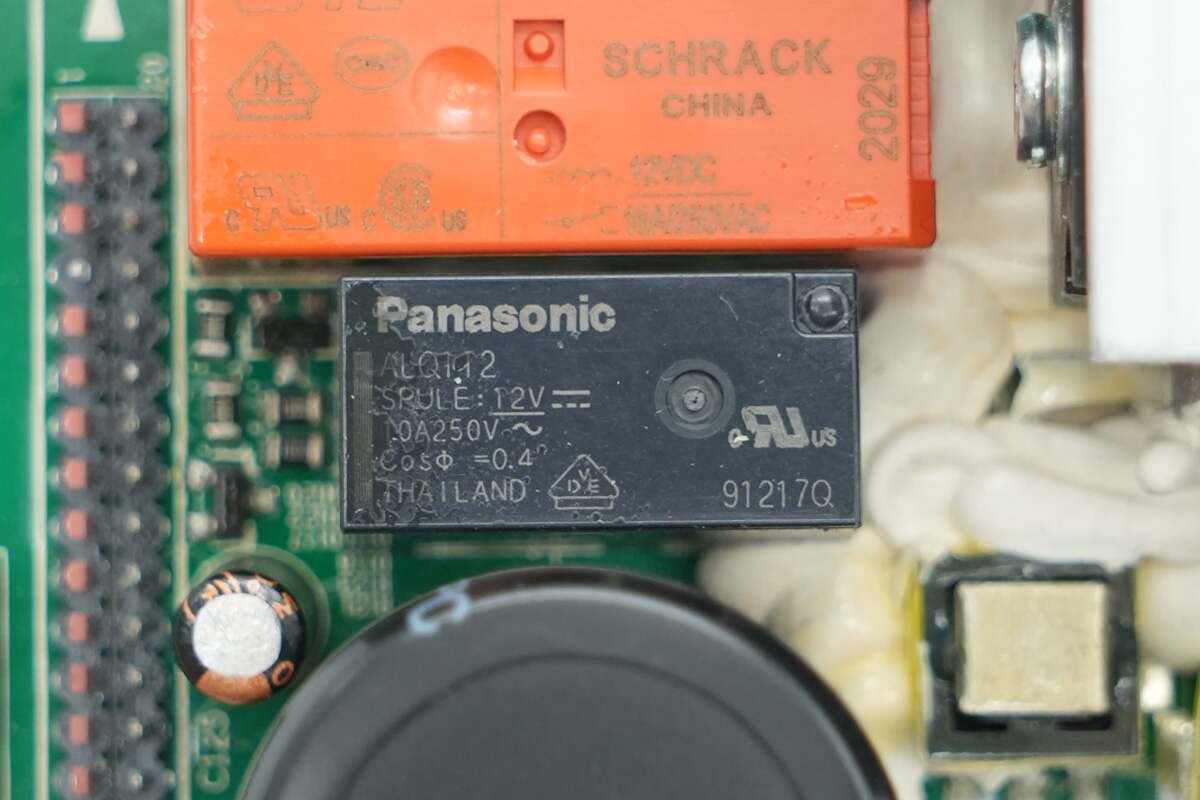

继电器来自松下，型号ALQ112，内置一组转换触点，触点容量10A，线圈电压12V。

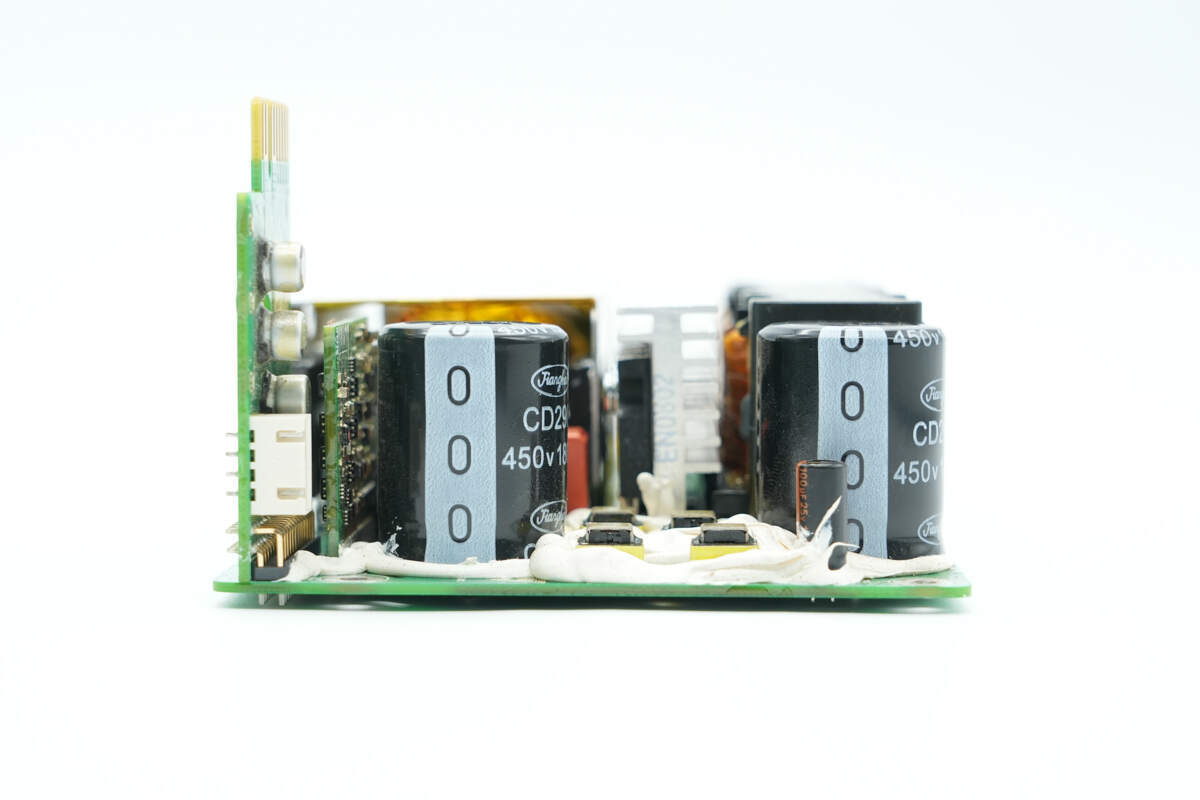

输出端设有两颗滤波电容。

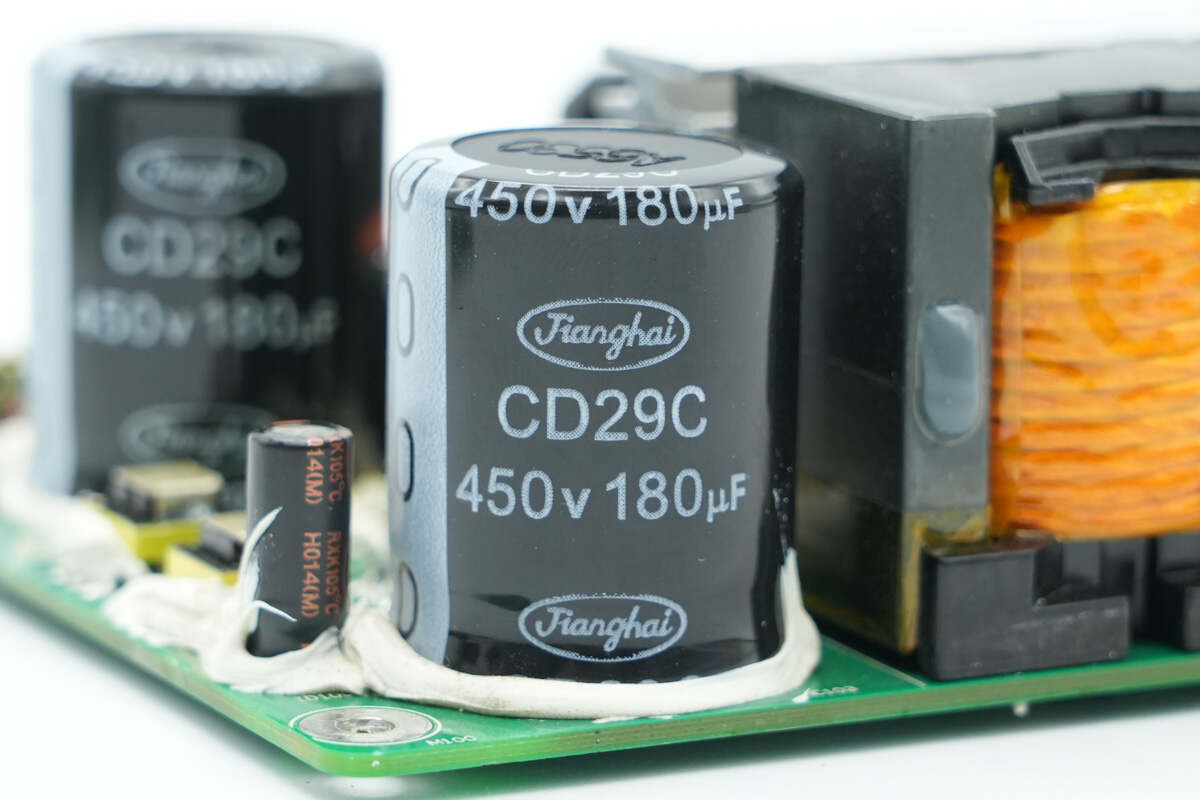

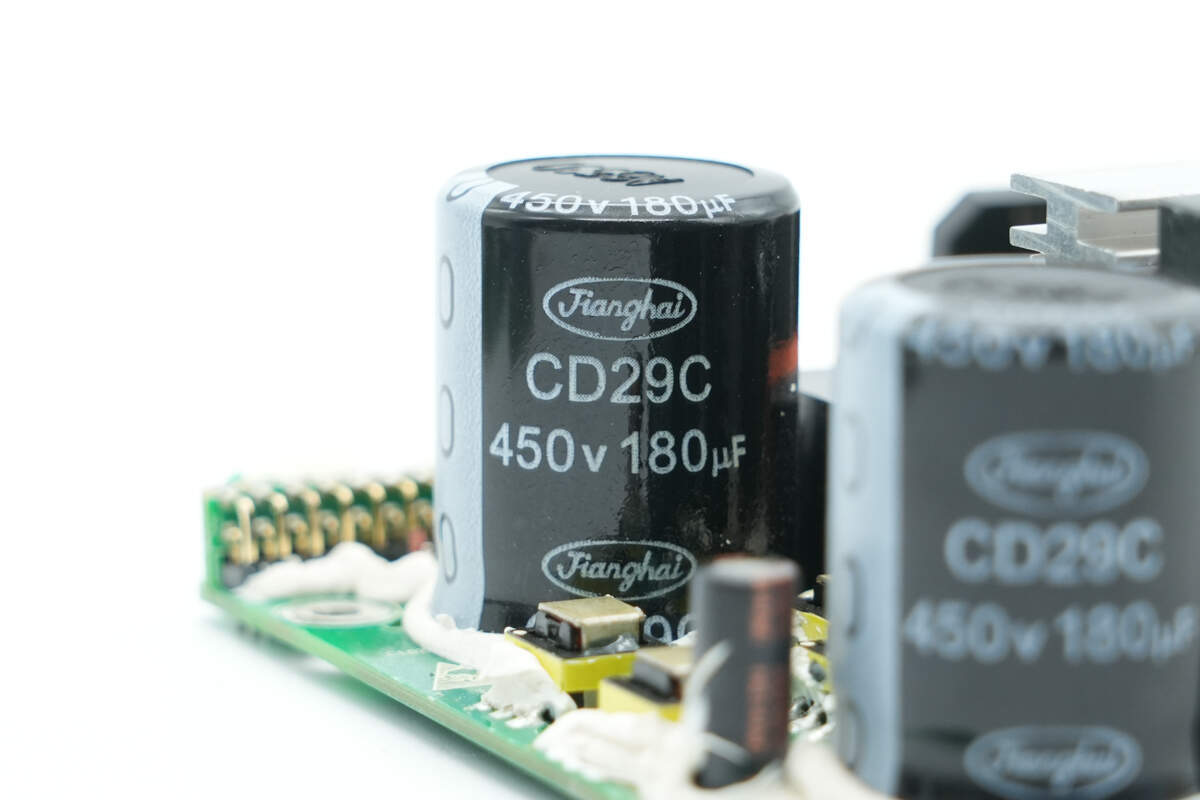

滤波电容来自江海，为CD29C系列，规格为450V180μF，底部打胶加固。

另一颗滤波电容规格相同。

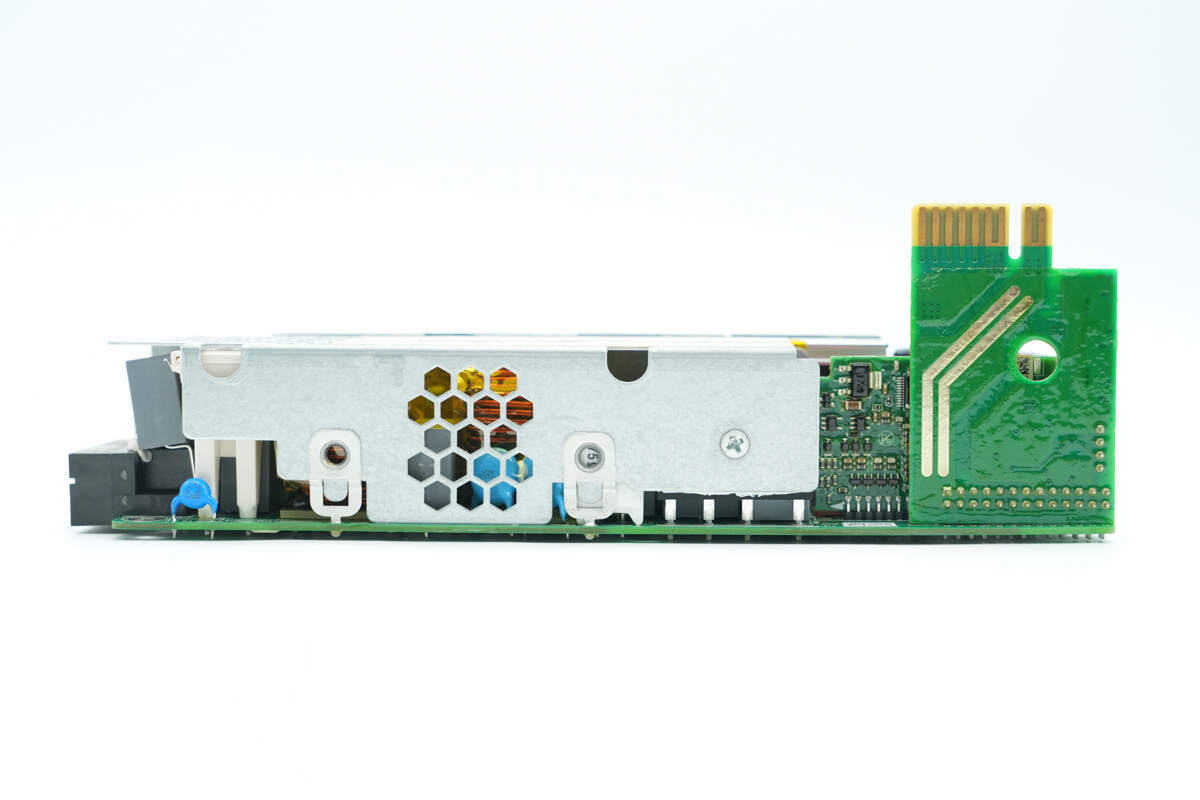

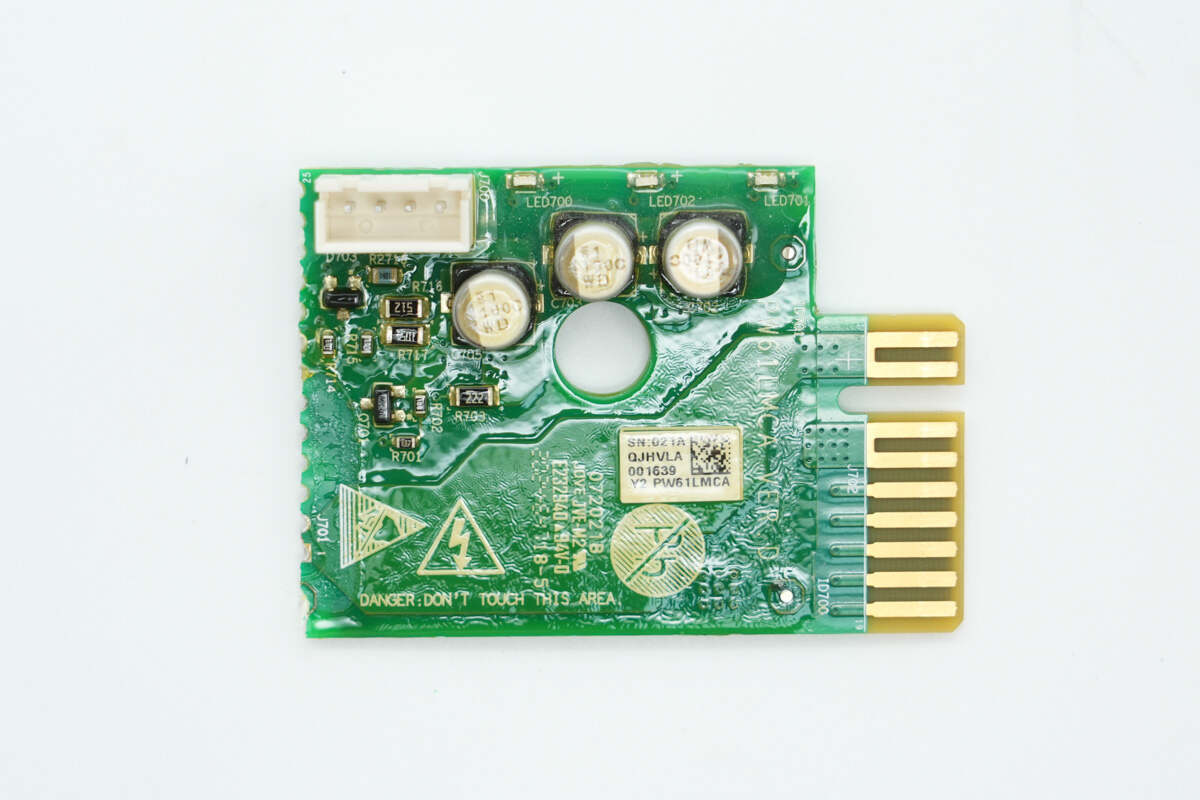

连接小板通过焊接连接，右侧设有金手指。

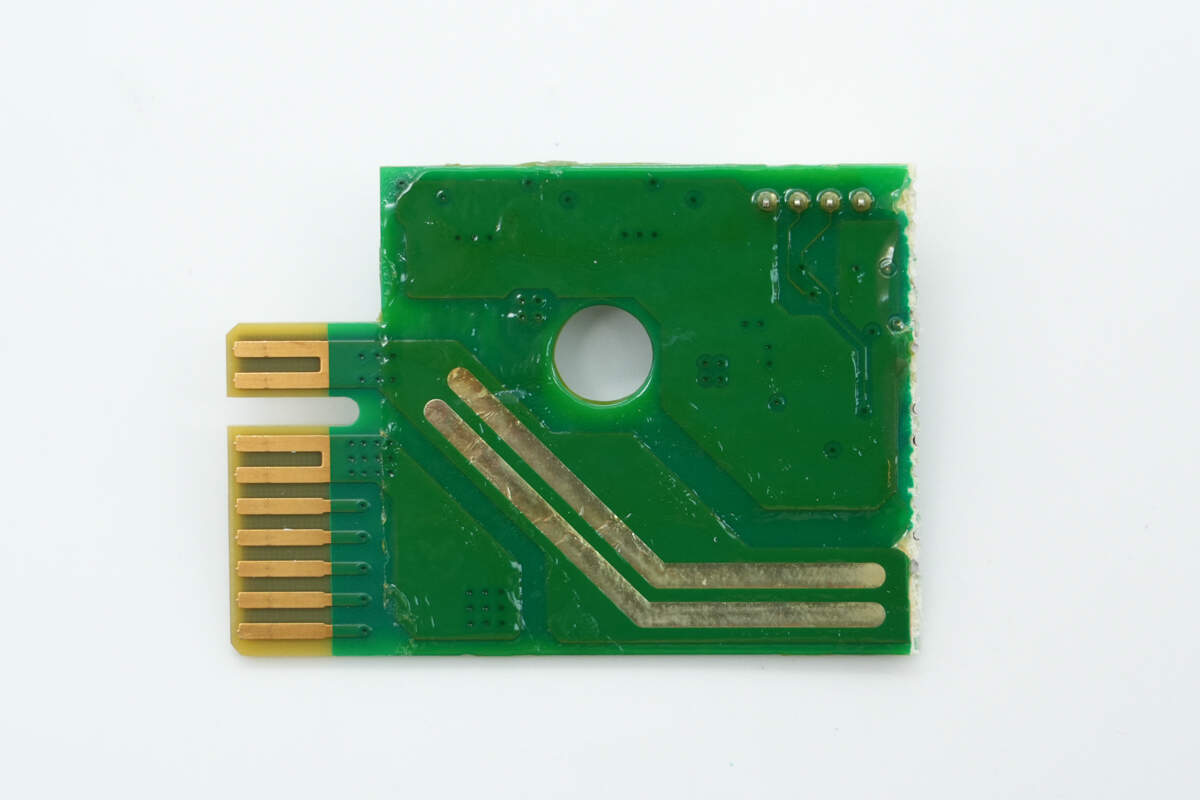

小板背面露铜加锡，增强载流。

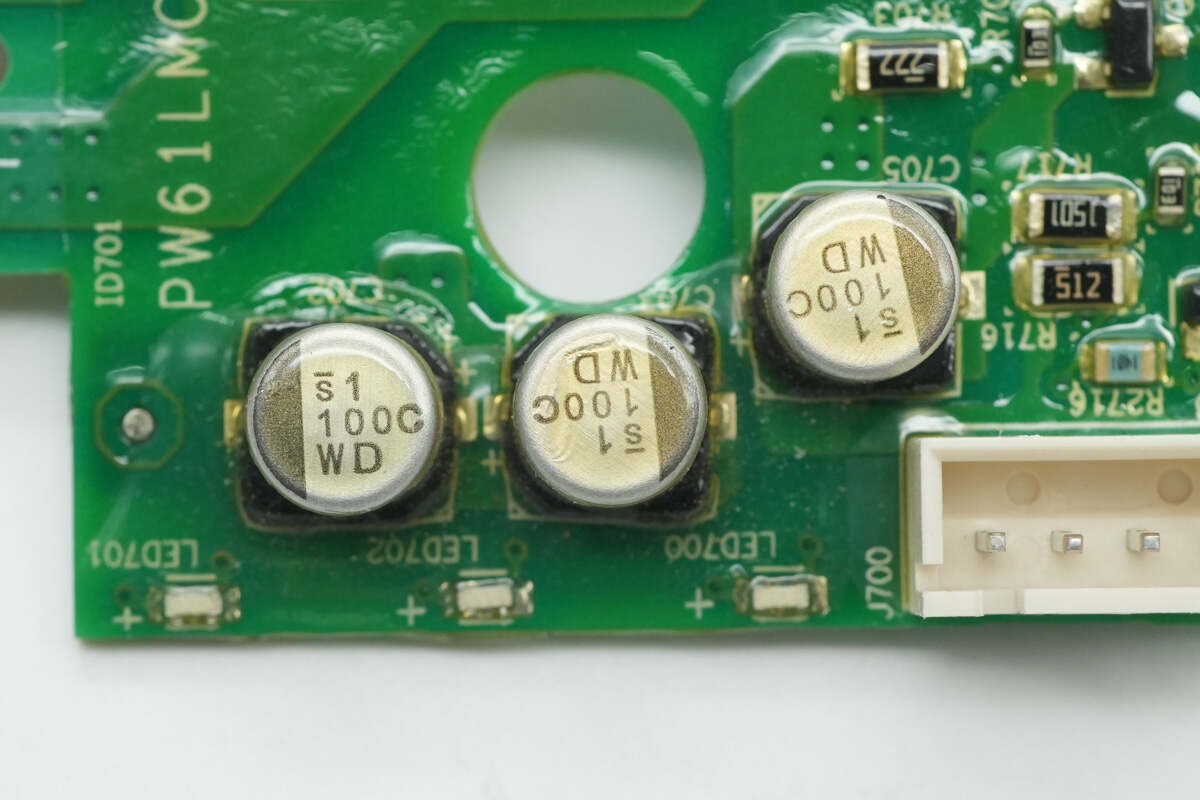

三颗贴片滤波电容规格为100μF16V，下方设有LED状态指示灯。

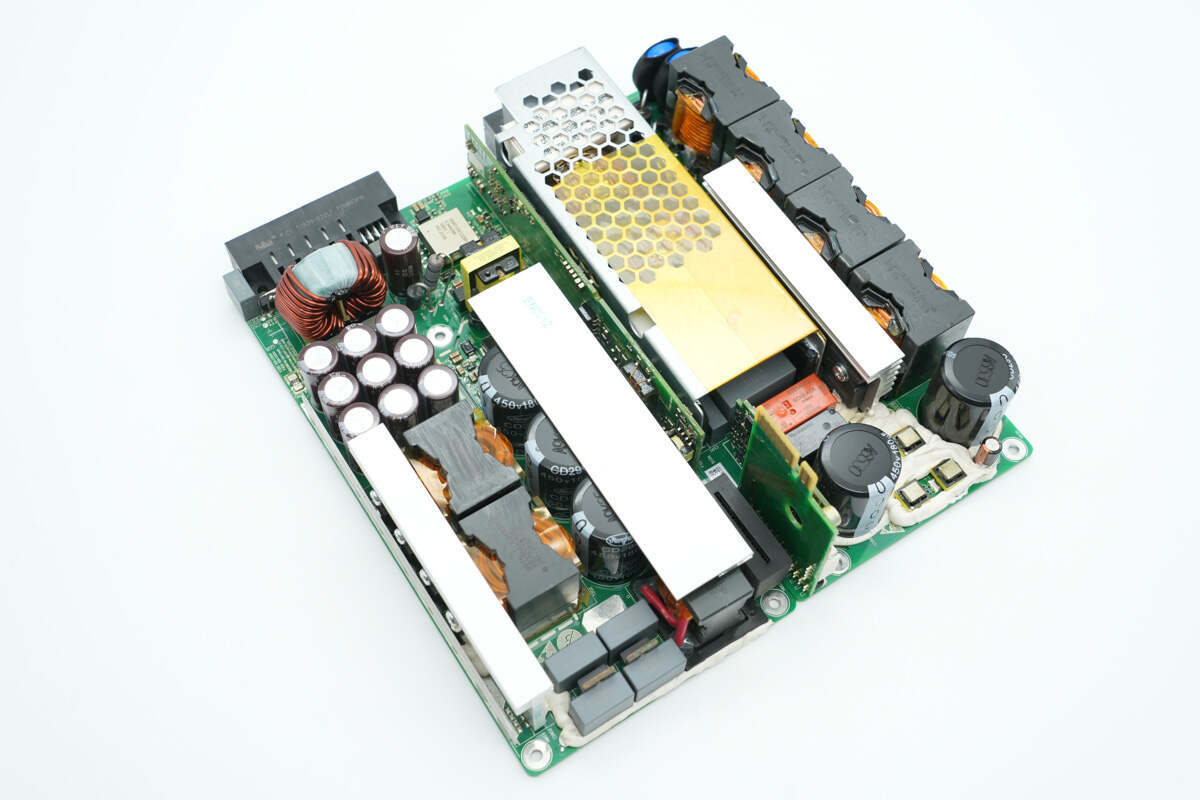

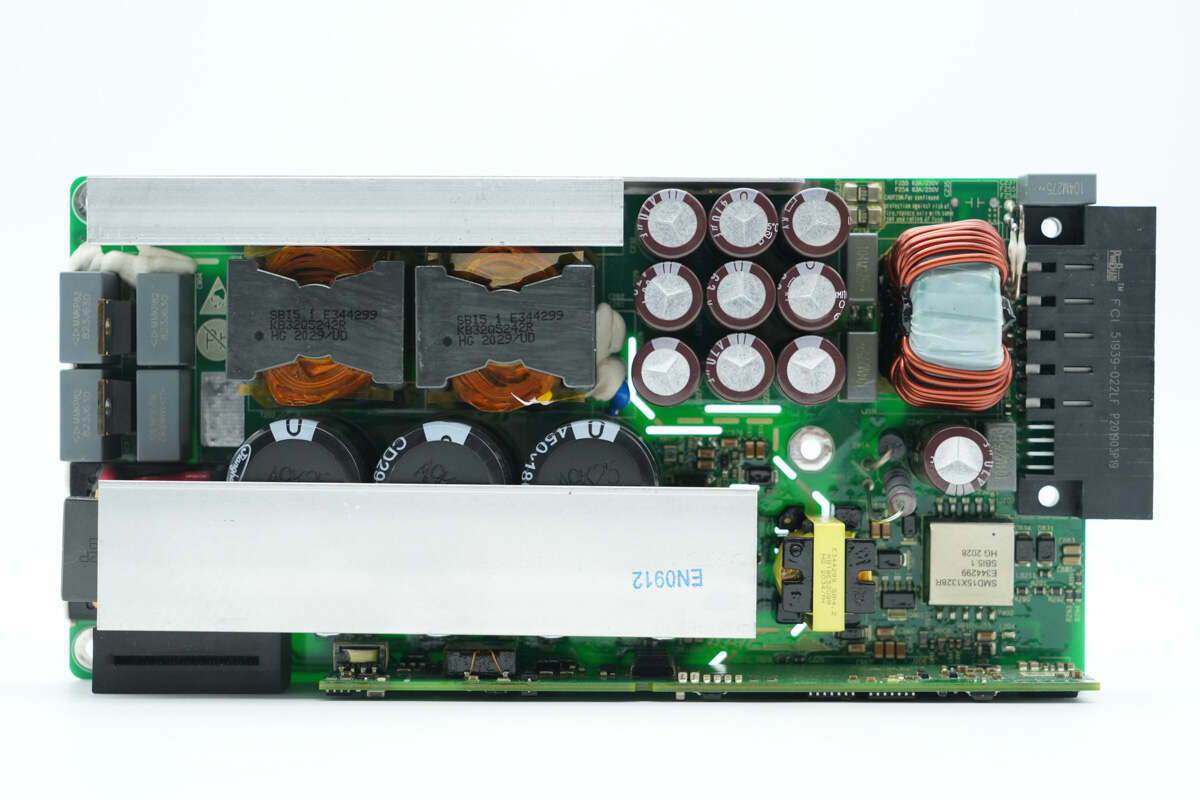

LLC模块正面一览，下方设有控制板，上方设有LLC开关管，高压滤波电容，变压器和同步整流管。左侧设有谐振电容和谐振电感，右侧设有输出滤波电容，滤波电感和辅助电源。

LLC模块背面设有驱动器，对应大电流走线露铜加锡增强载流。

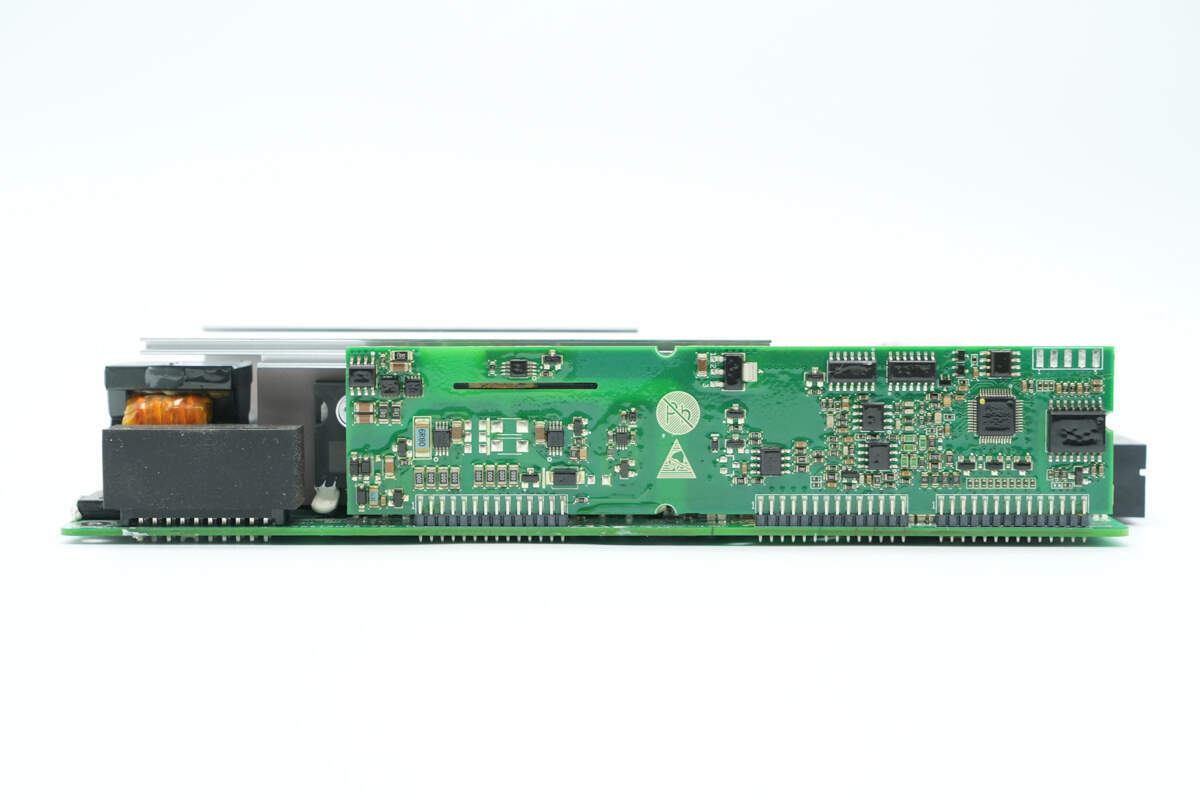

PCBA模块侧面焊接输入插座和控制板。

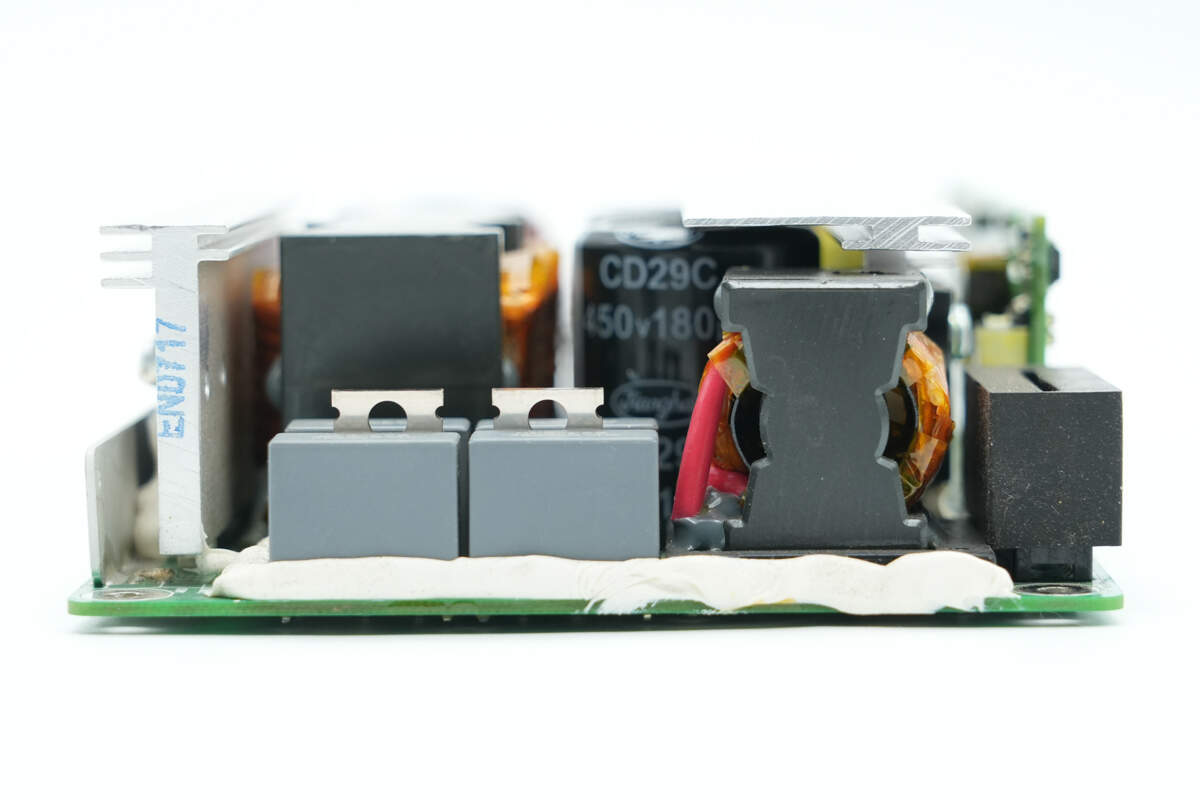

另一侧设有谐振电容，二极管和谐振电感。

PCBA模块侧面焊接铜排载流，并设有同步整流管和滤波电容。

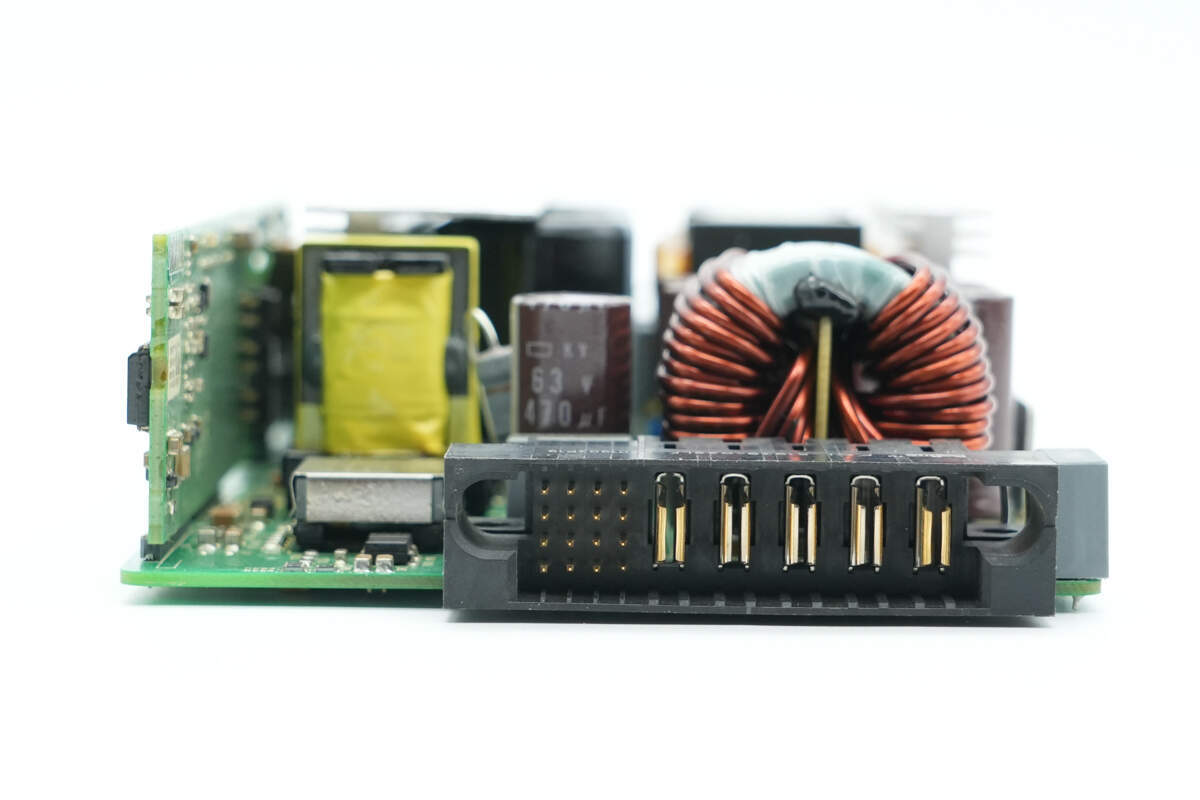

输出端设有连接插座和滤波电感。

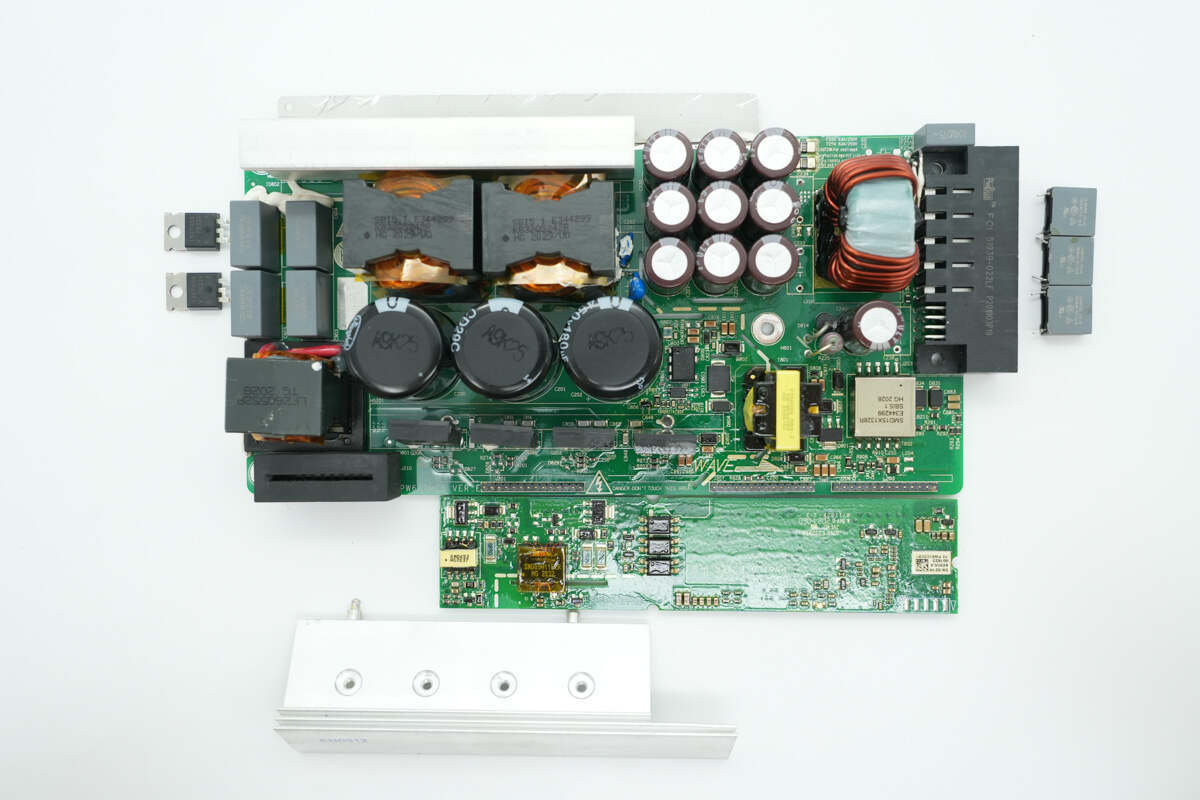

拆下散热片，焊接取下二极管和滤波电容以及控制板，继续进行拆解。

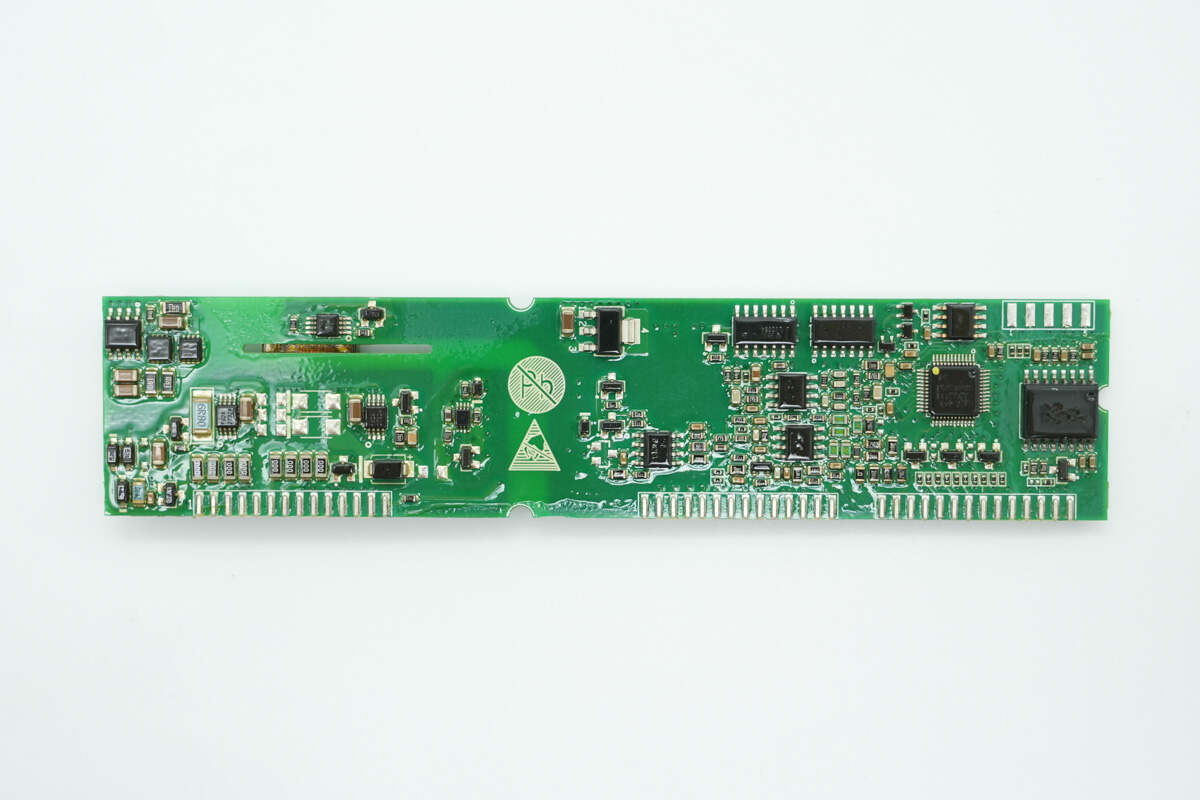

控制板左侧设有电源芯片，驱动器芯片，中间位置设有稳压芯片，右侧设有运放芯片，LLC控制器，存储器和隔离芯片。

控制板另一面设有辅助电源变压器和驱动变压器，还设有通信光耦。

LLC控制器采用德州仪器TMS320F28022，与PFC控制器型号相同。

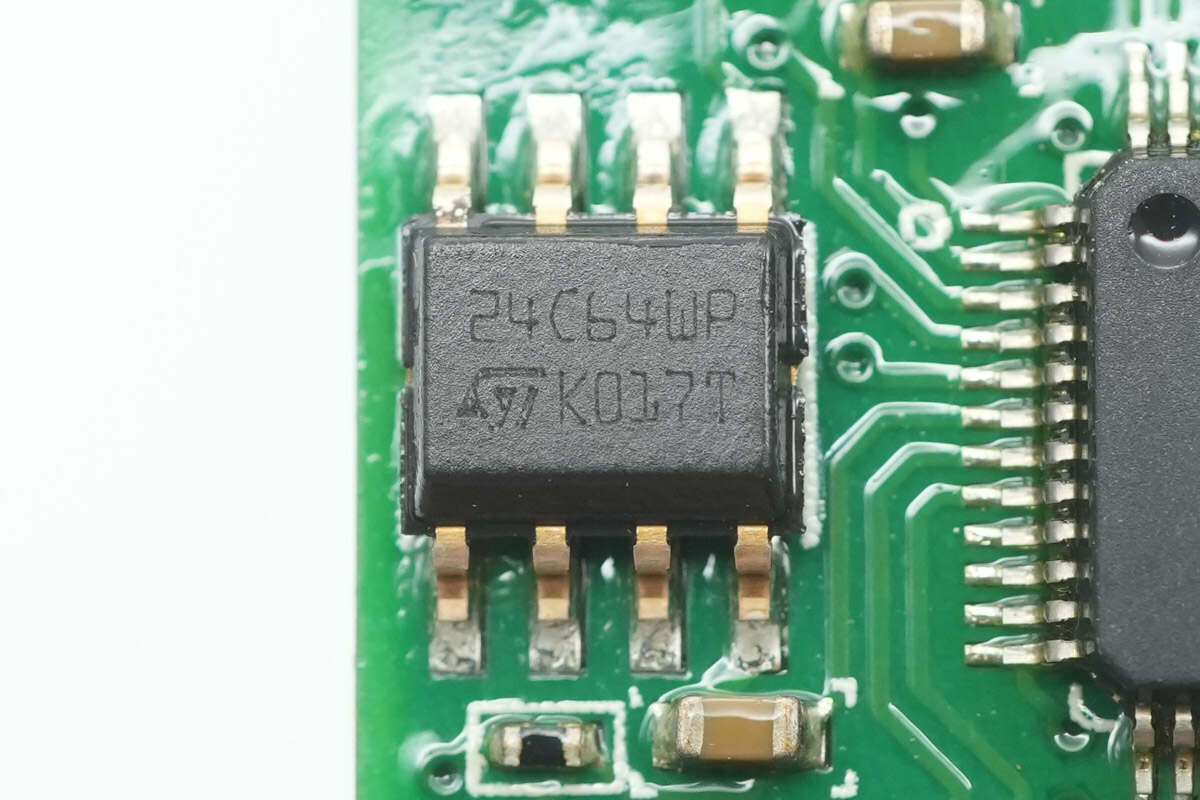

存储器来自意法半导体，型号M24C64-W，容量为8KB，采用SO8封装。

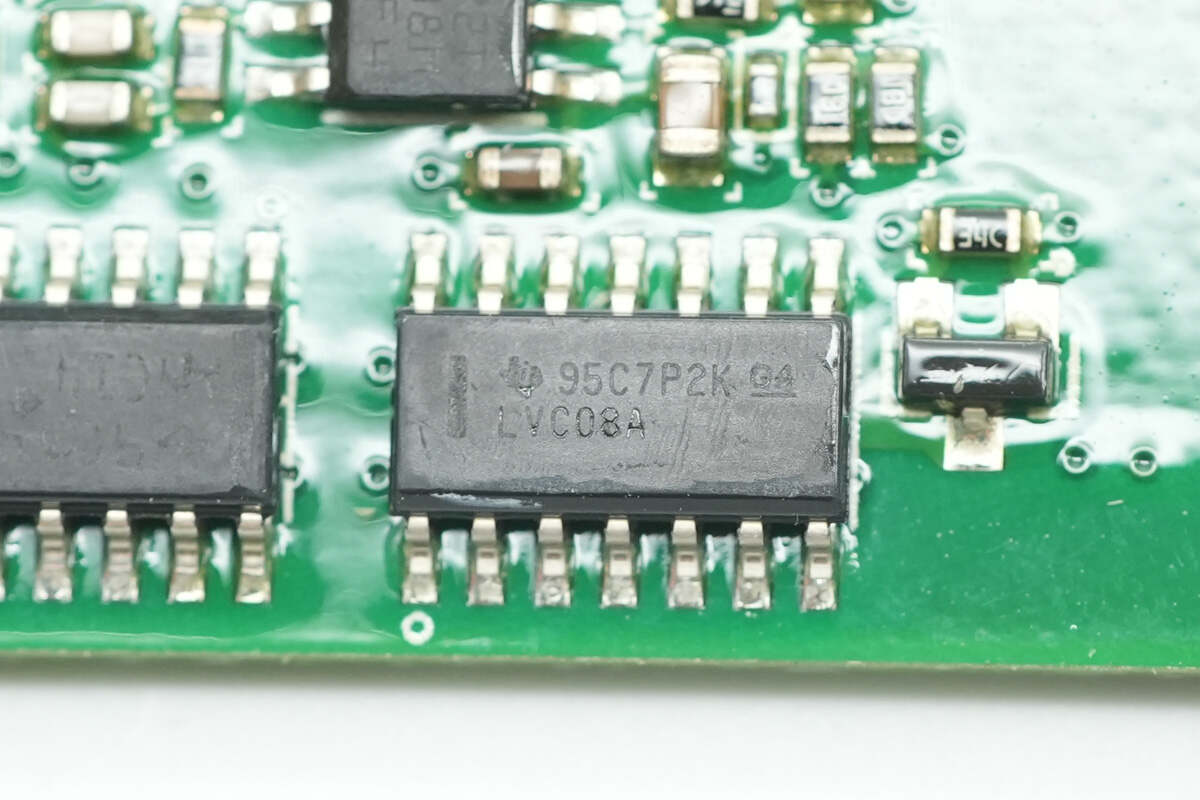

与门芯片来自德州仪器，丝印LVC08A，型号SN74LVC08A，是一颗四通道2输入与门，采用SOIC14封装。

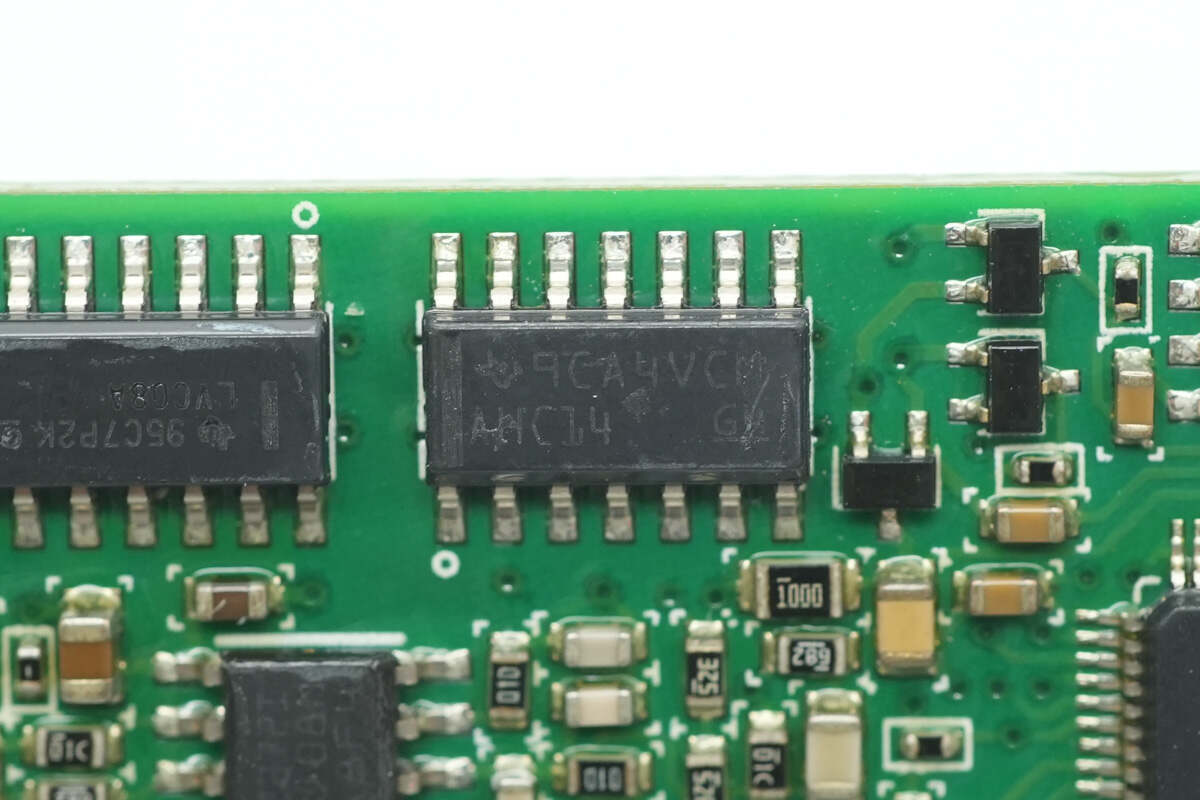

反相器芯片来自德州仪器，丝印AHC14，型号SN74AHC14，是一颗6通道反相器，采用SOIC14封装。

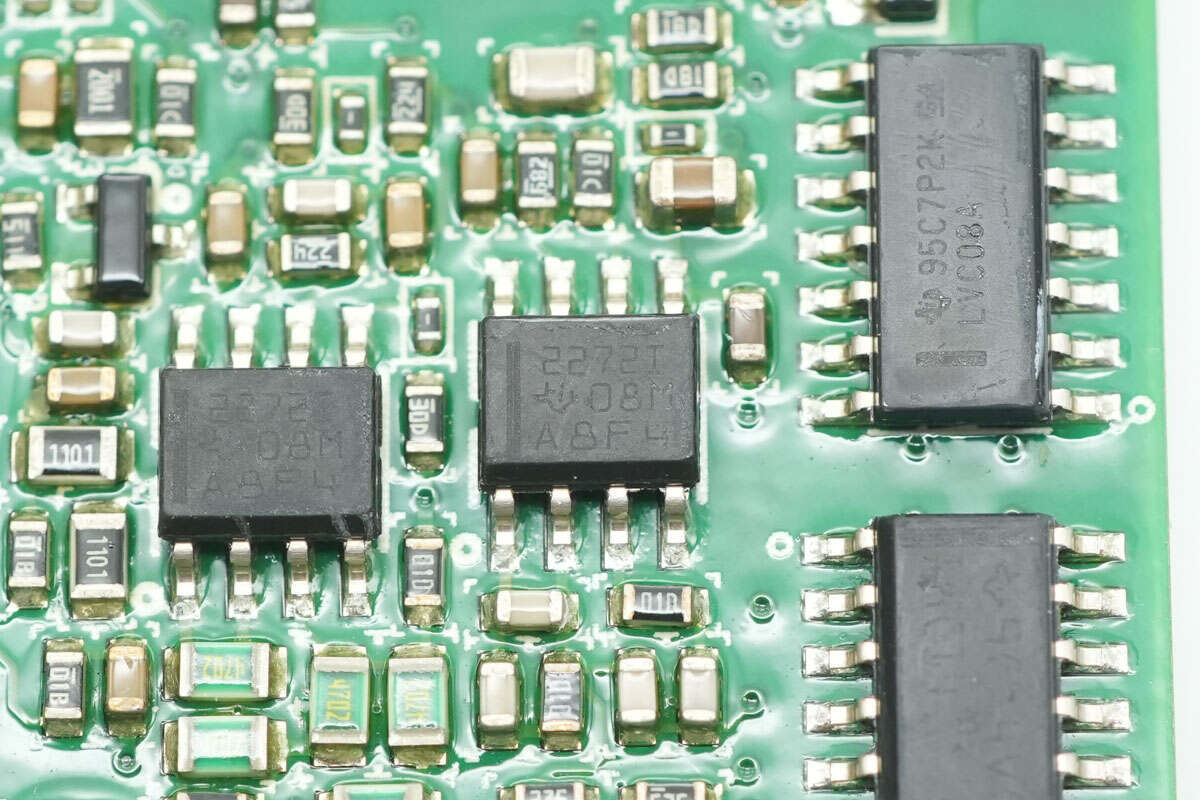

双运放来自德州仪器，型号TLC2272，是一颗双通道，低噪声轨对轨运算放大器，采用SOIC8封装。

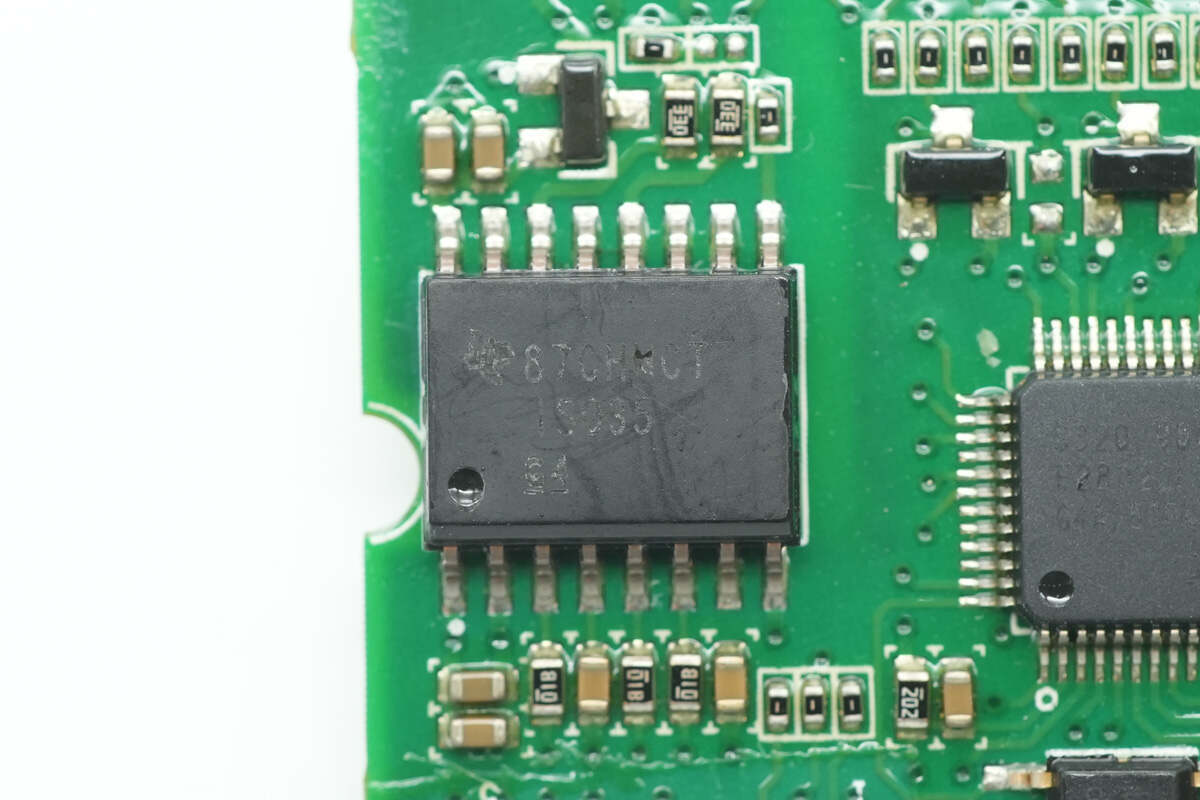

隔离芯片来自德州仪器，型号ISO35，用于隔离通信，具备1Mbps传输速率和2.5kVrms隔离能力，采用SOIC16封装。

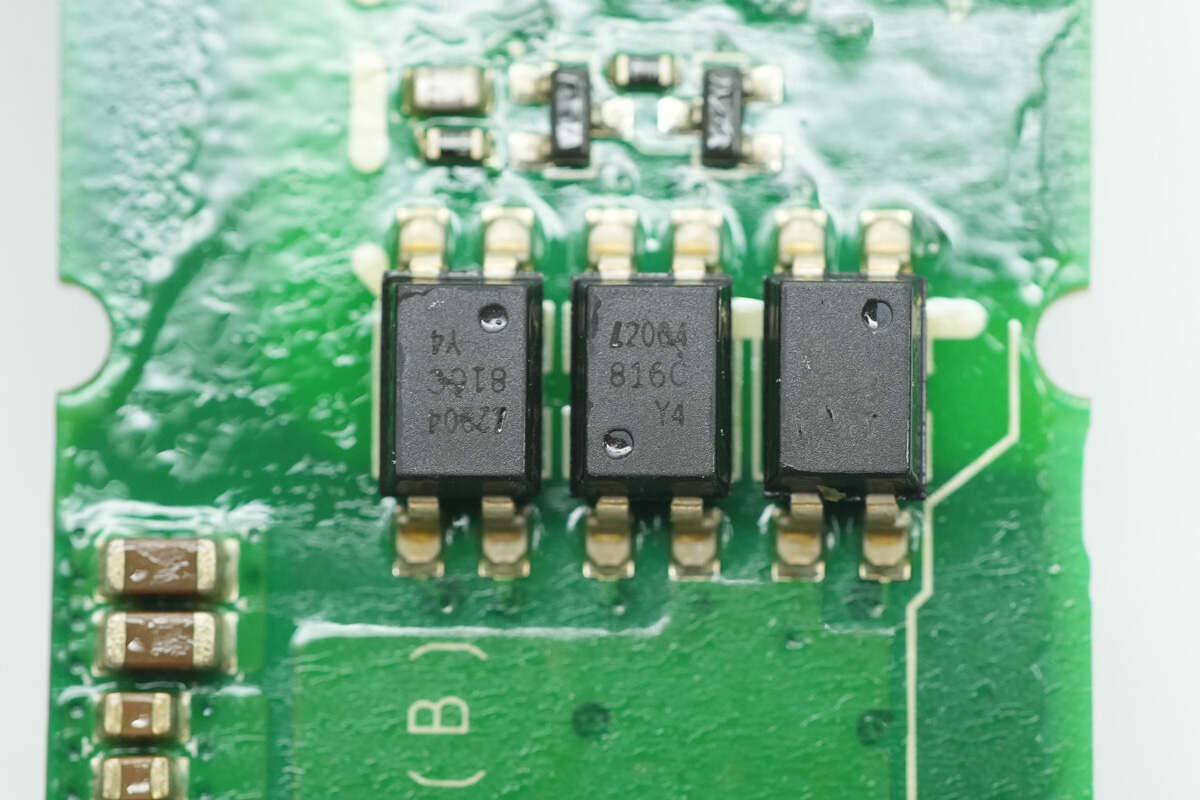

三颗光宝LTV-816C光耦用于隔离反馈。

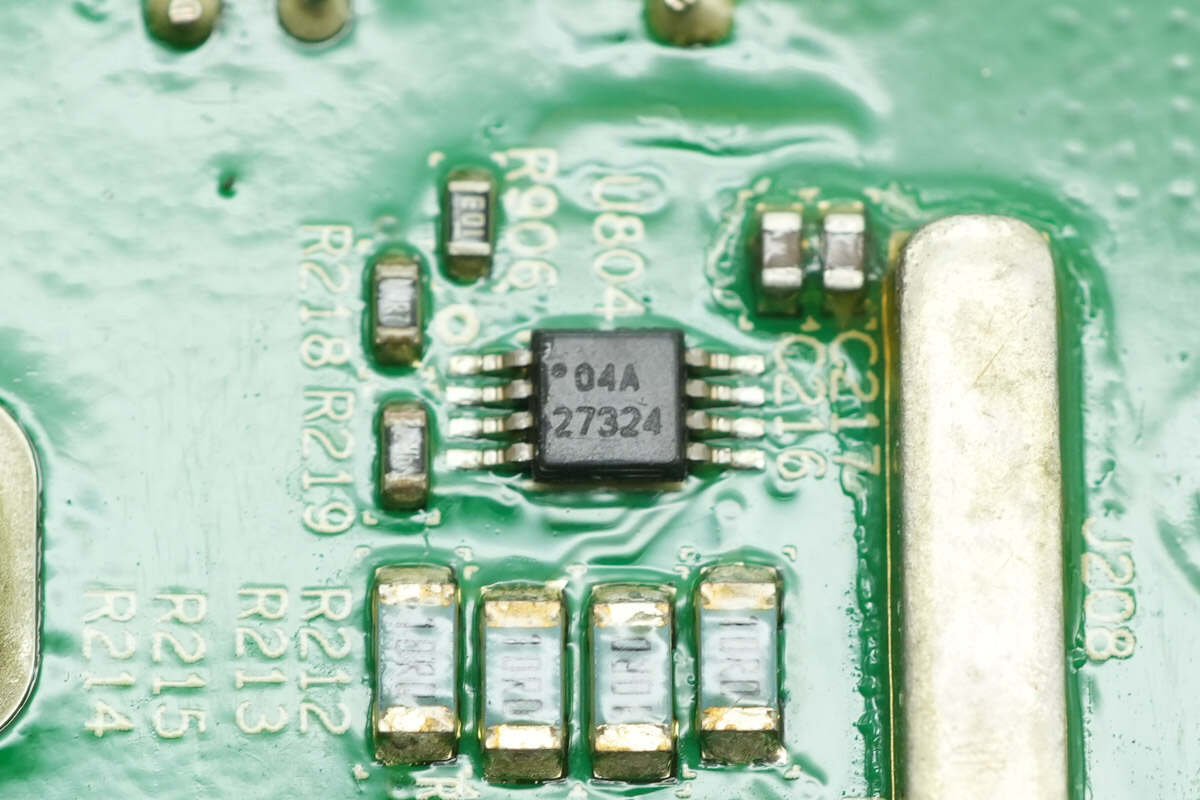

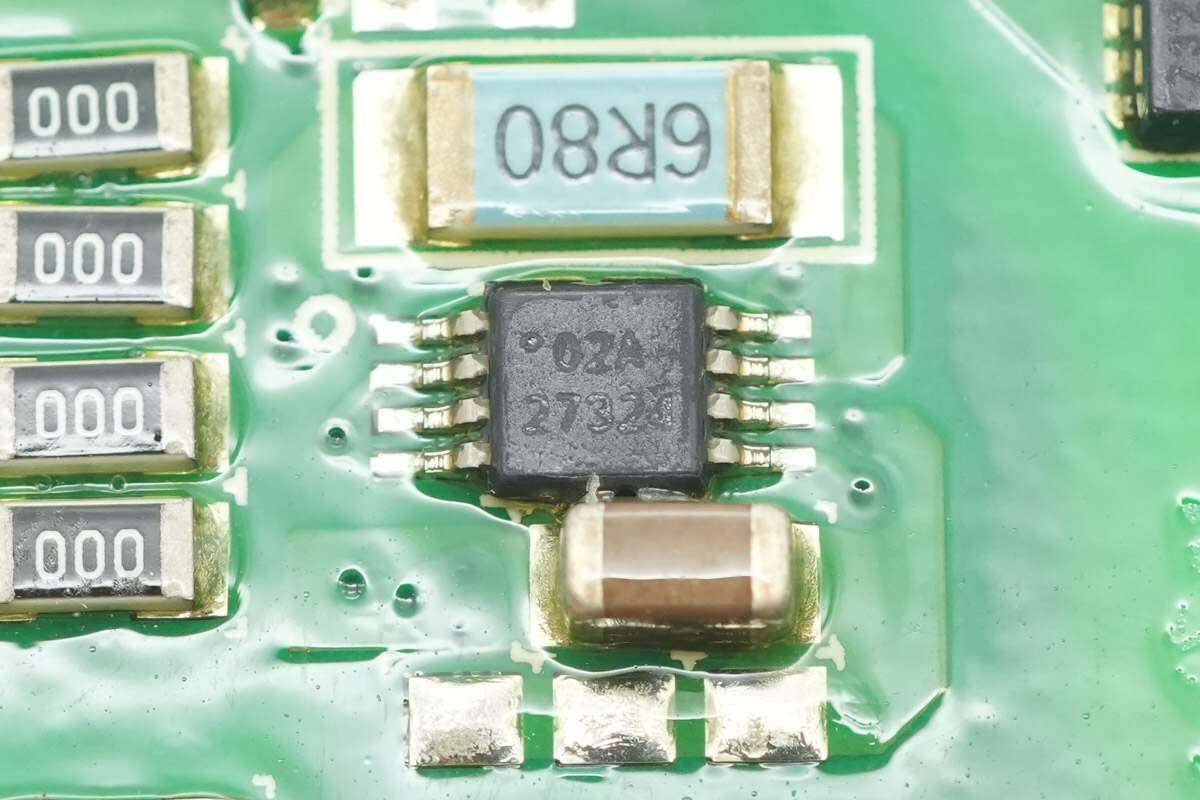

驱动器来自德州仪器，型号UCC27324，是一颗双路低侧栅极驱动器，具备4A输出电流，采用MSOP-8 PowerPAD封装，用于LLC开关管驱动。

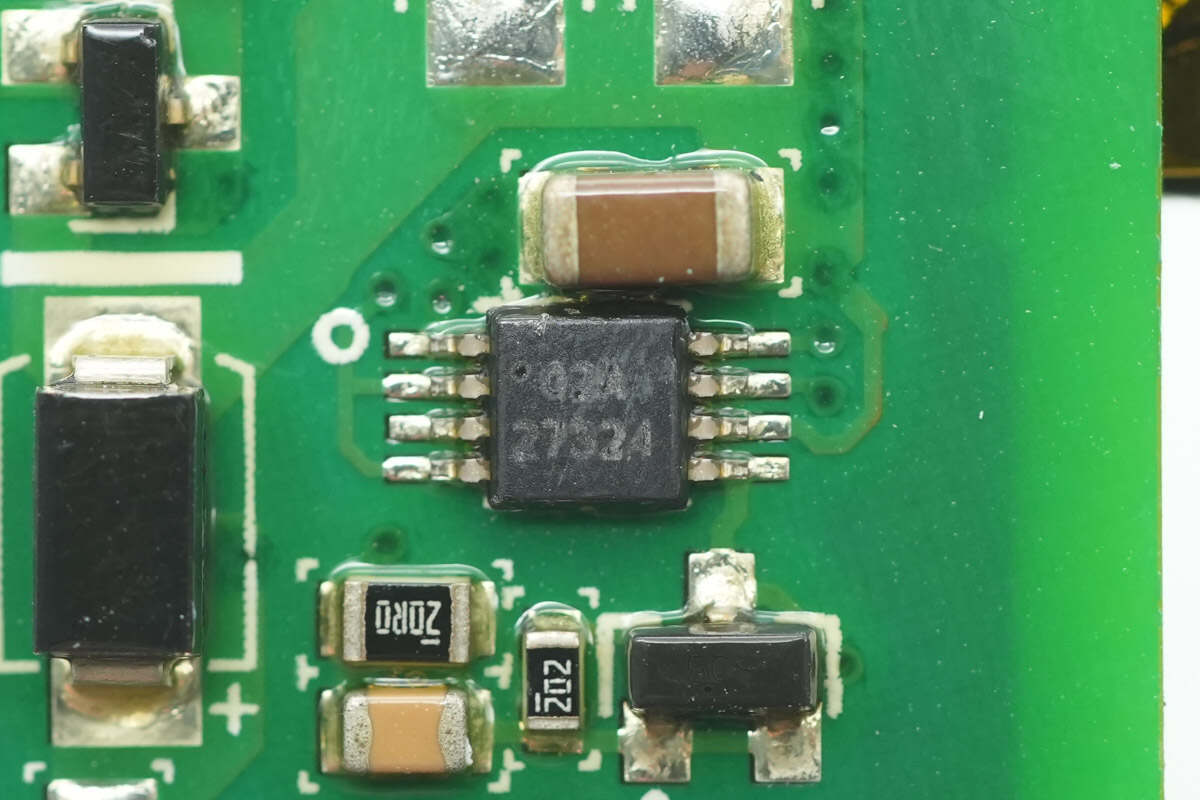

另一颗驱动器型号相同。

单独的一颗驱动器用于驱动隔离变压器。

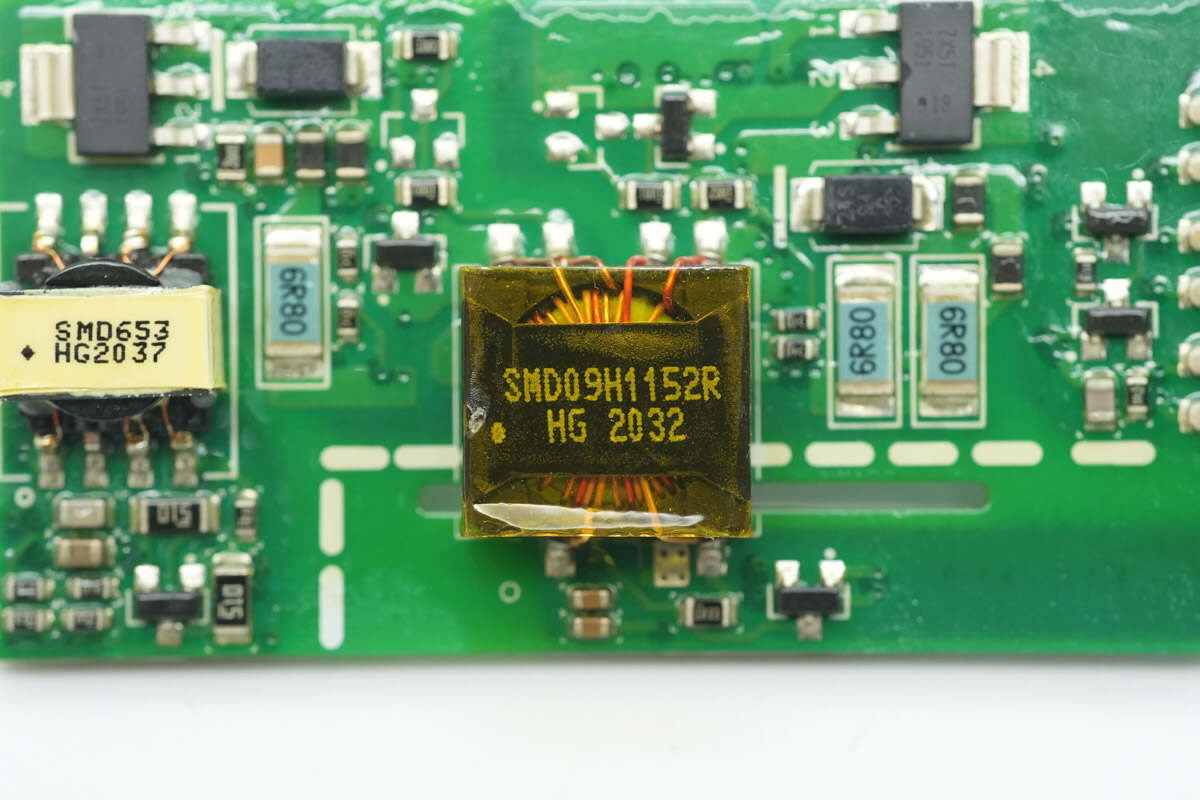

用于驱动高侧开关管的隔离变压器特写。

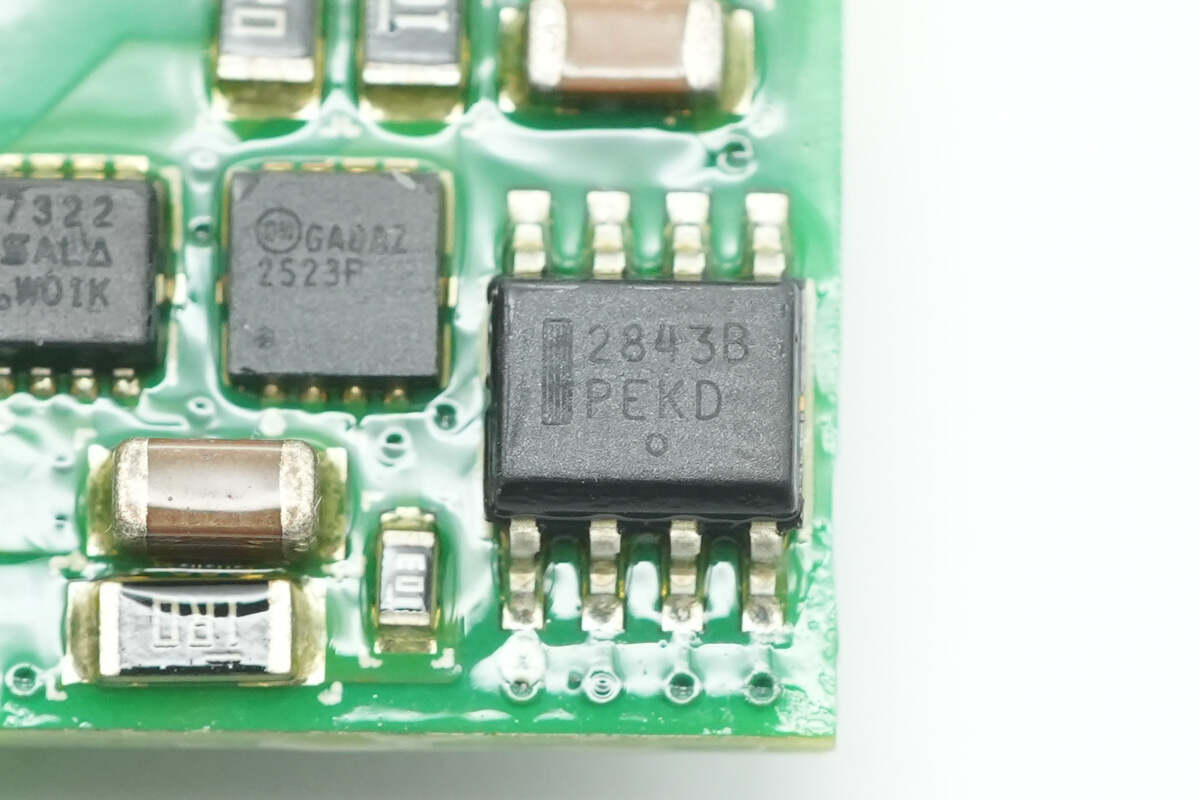

辅助电源芯片来自安森美，型号UC2843B，是一颗高性能PWM控制器，用于开关电源和DC-DC转换器应用，采用SO-8封装。

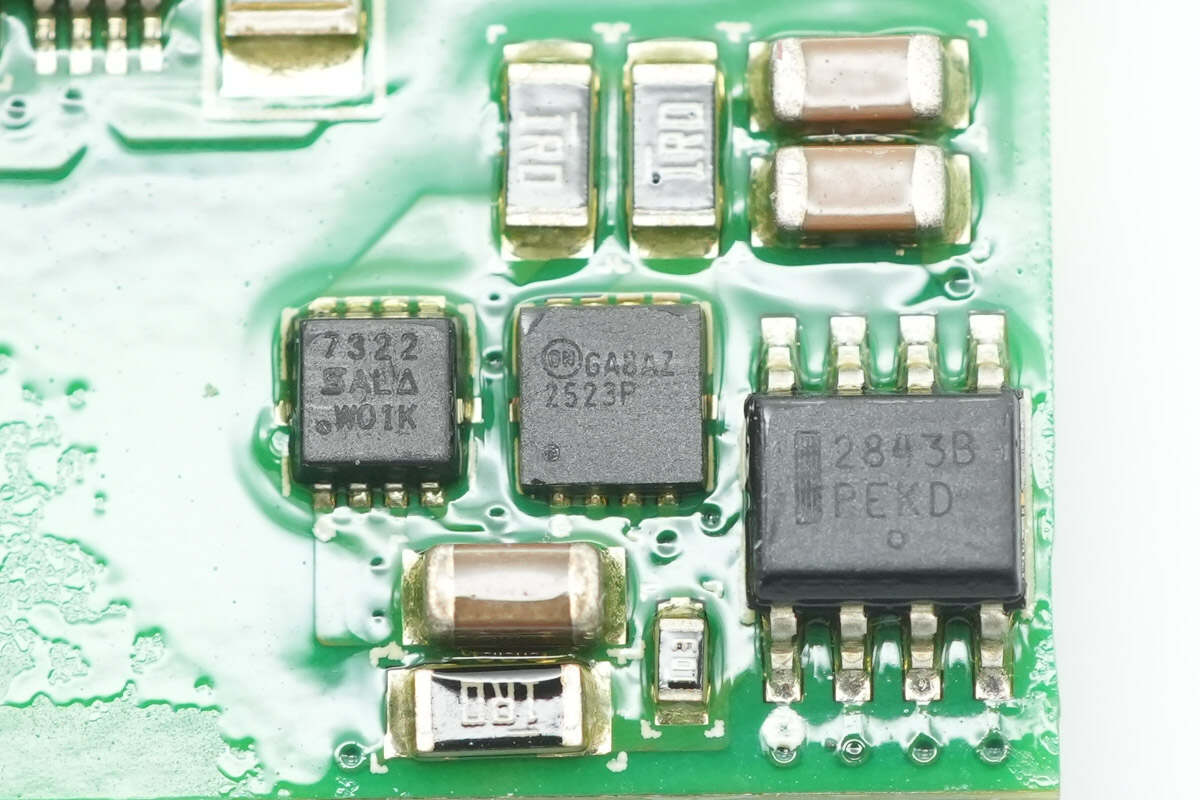

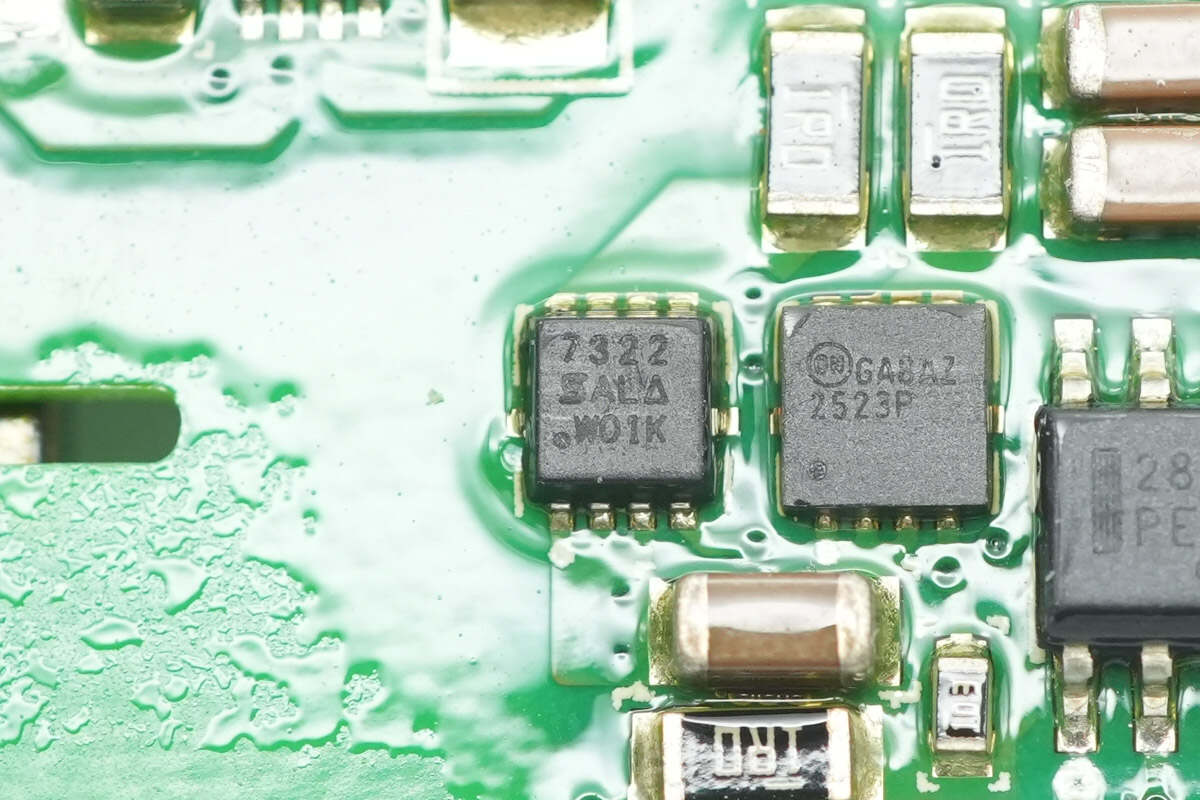

开关管来自威世，型号Si7322DN，NMOS，耐压100V，导阻58mΩ，采用PowerPAK 1212-8封装。

另一颗开关管来自安森美，型号FDMC2523P，PMOS，耐压-150V，导阻1.5Ω，采用WDFN8封装。

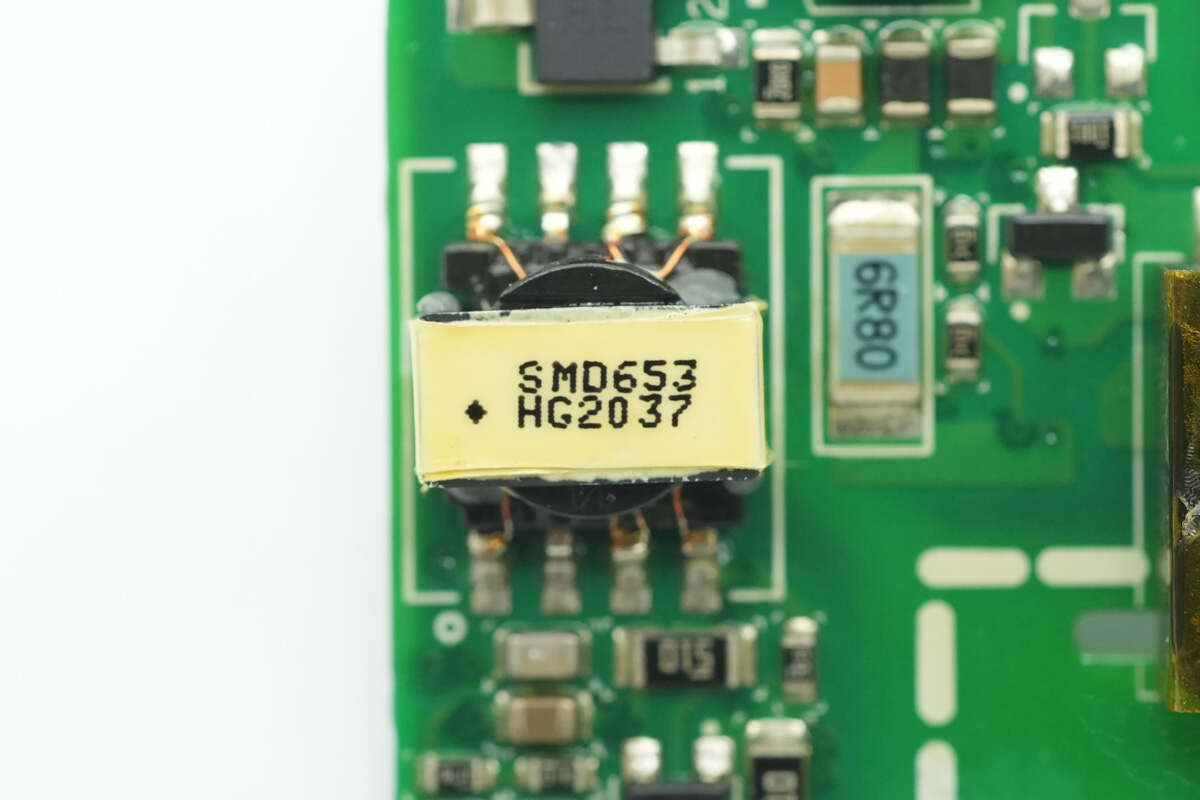

辅助电源变压器特写。

稳压芯片来自意法，丝印LD33，用于为LLC控制器供电，采用SOT223封装。

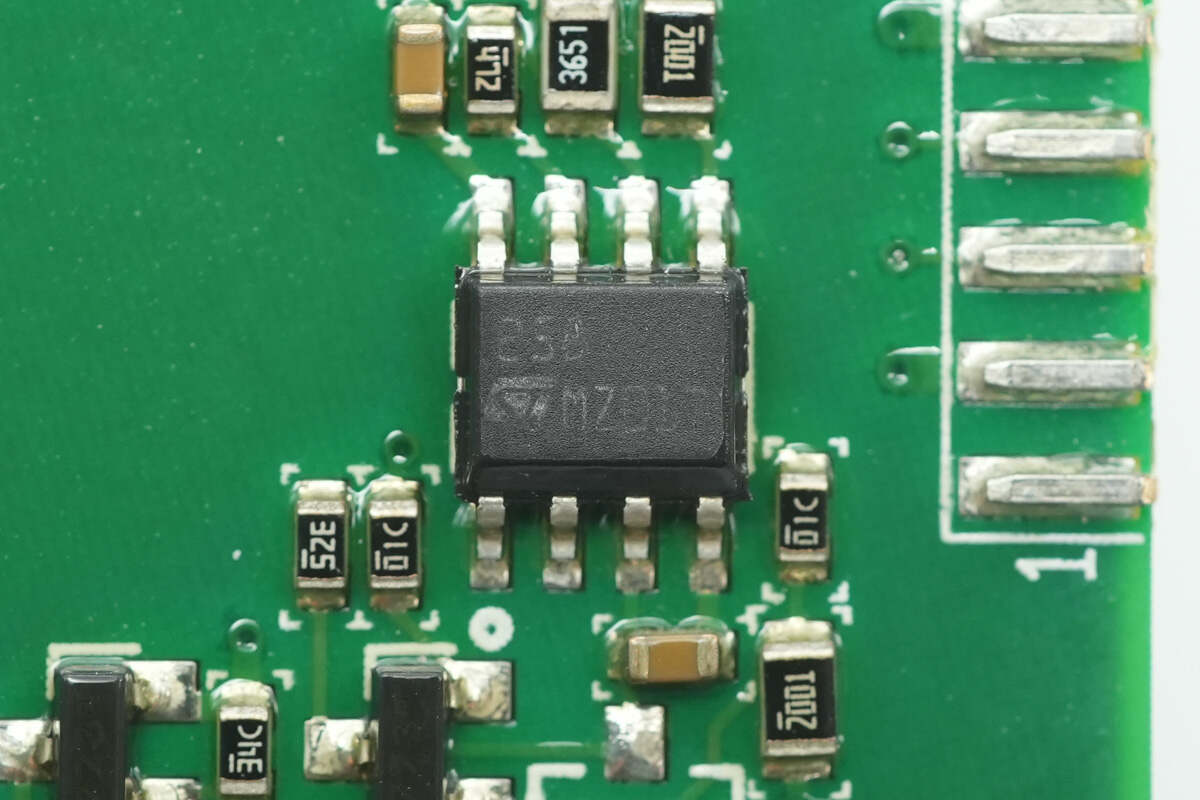

意法LM258双运放特写。

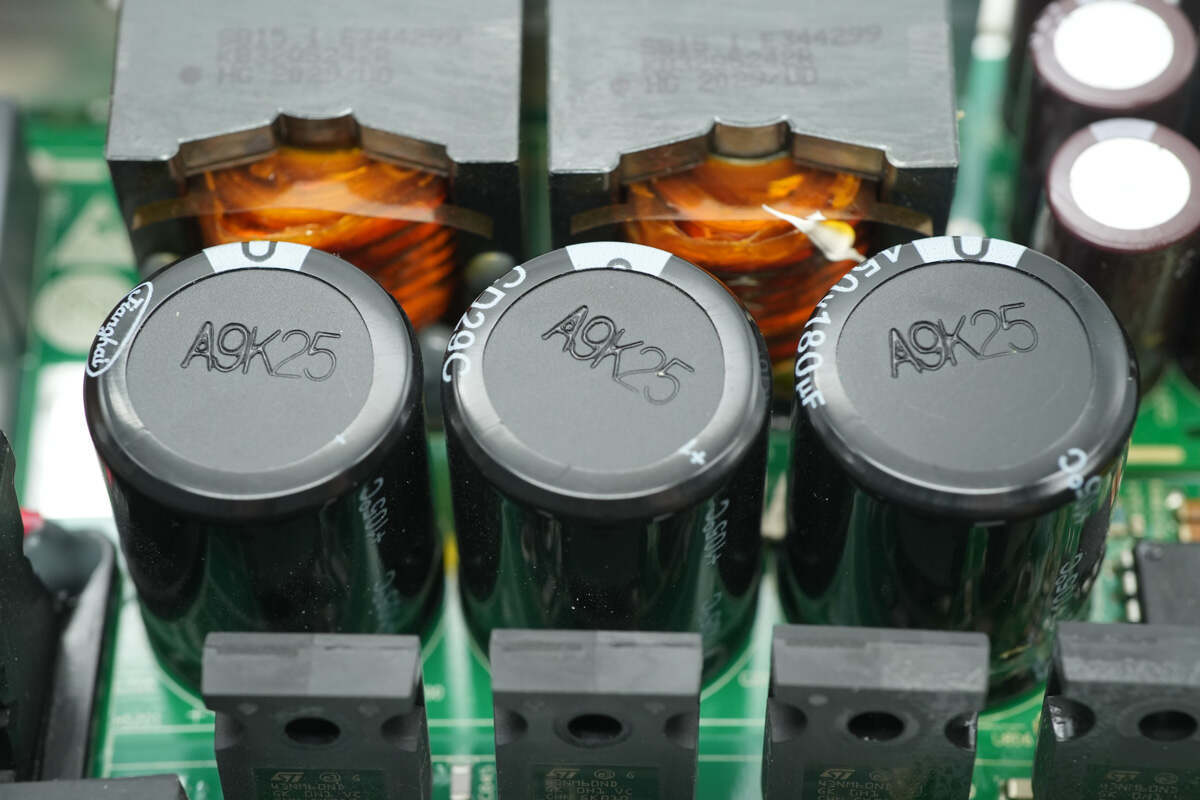

LLC模块设有三颗滤波电容。

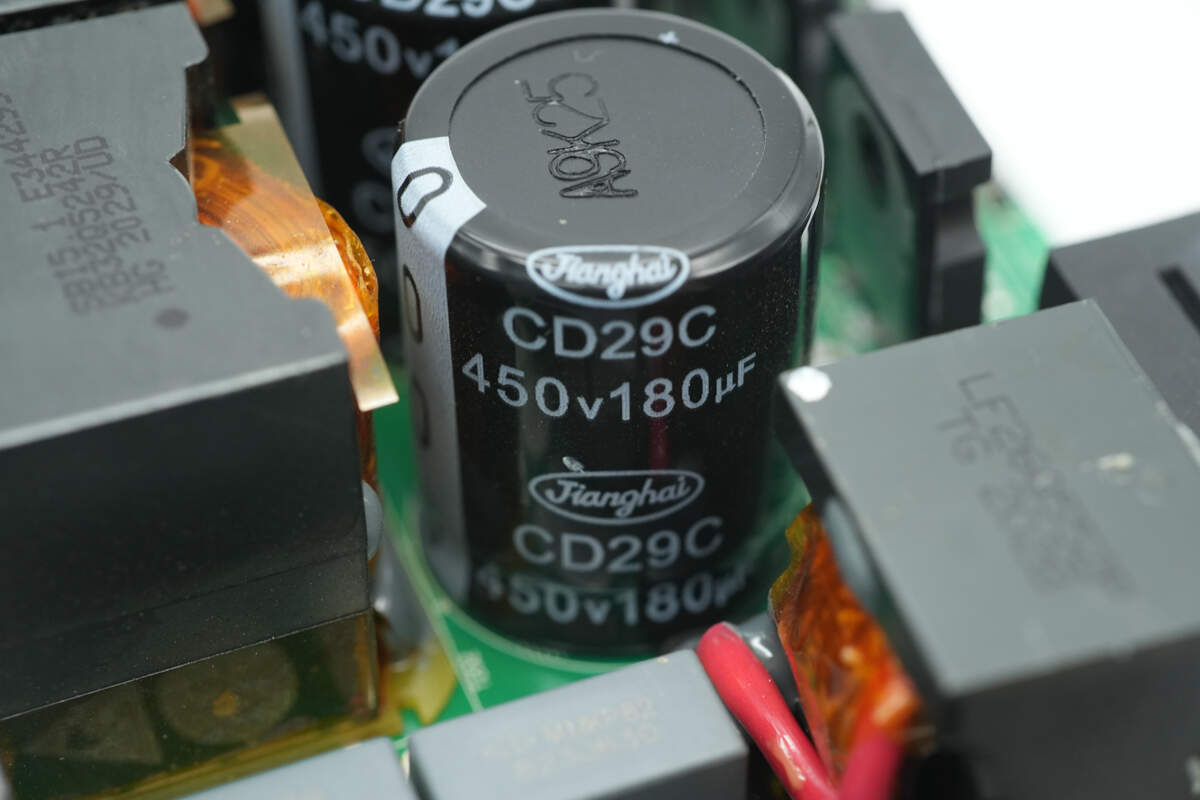

滤波电容来自江海，规格为450V180μF。

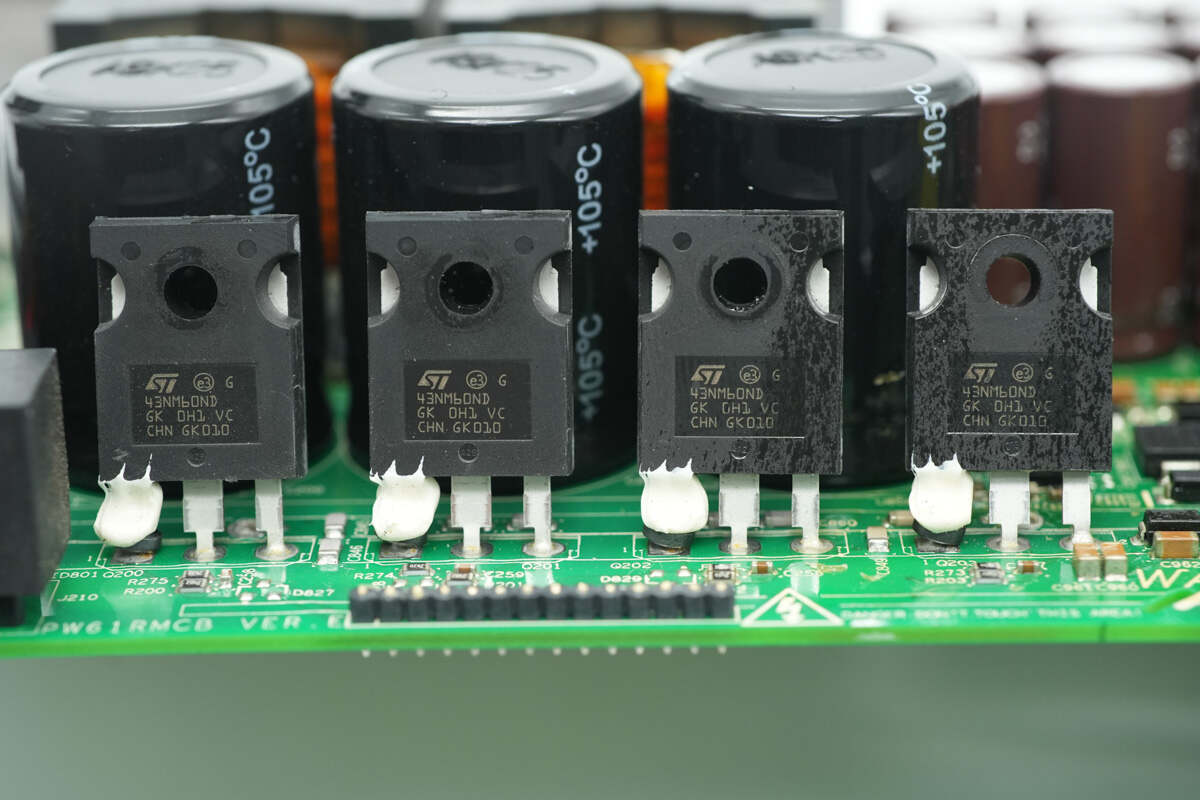

散热片上设有四颗开关管。

开关管来自意法，型号STW43NM60ND，与PFC开关管型号相同。

谐振电容来自厦门法拉，规格为0.082μF630V，共四颗两串两并连接。

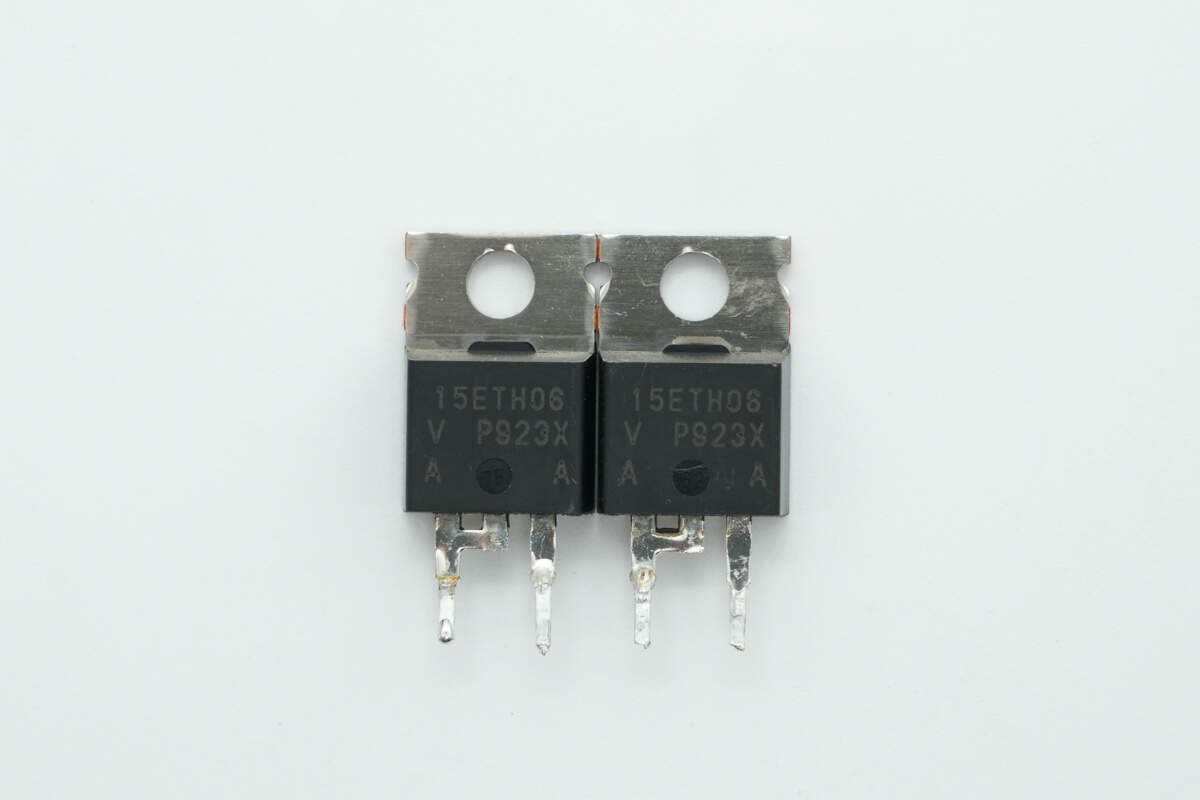

两颗超快恢复二极管来自威世，型号VS-15ETH06-M3，规格为600V 15A，采用2L TO-220AC封装。

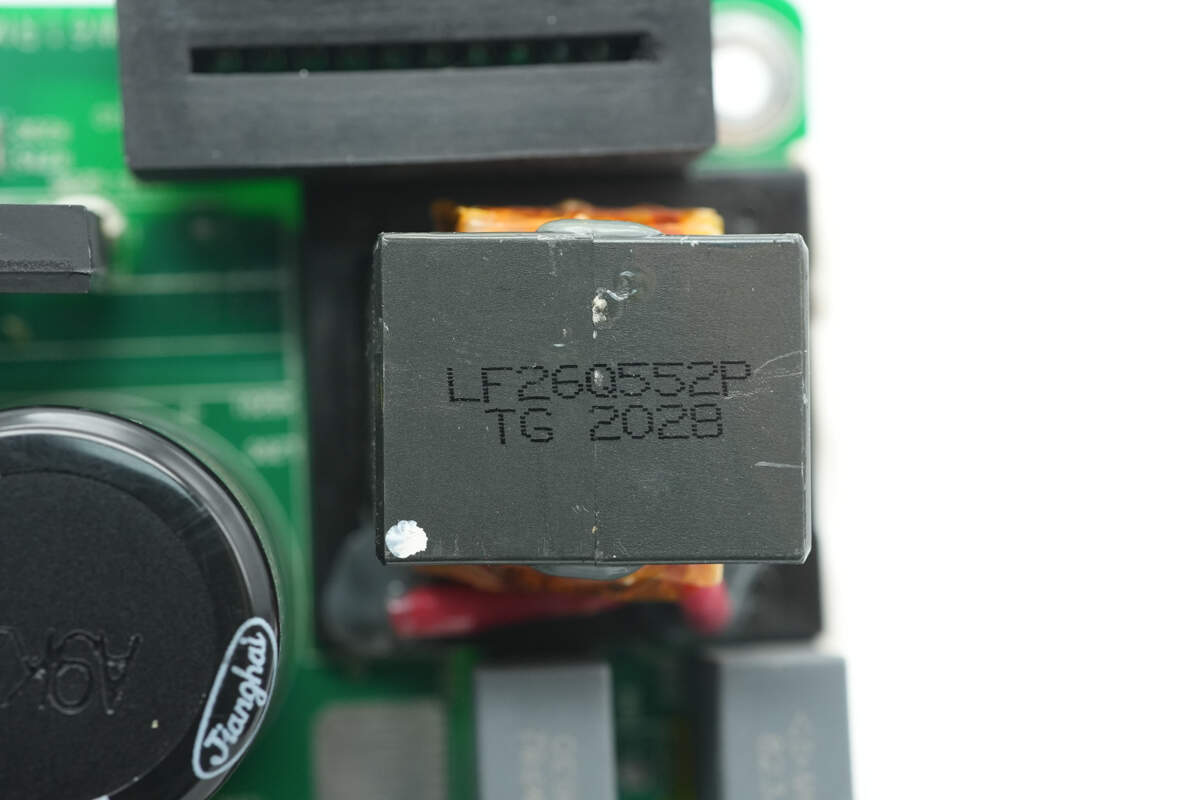

谐振电感特写。

LLC变压器采用利兹线绕制。

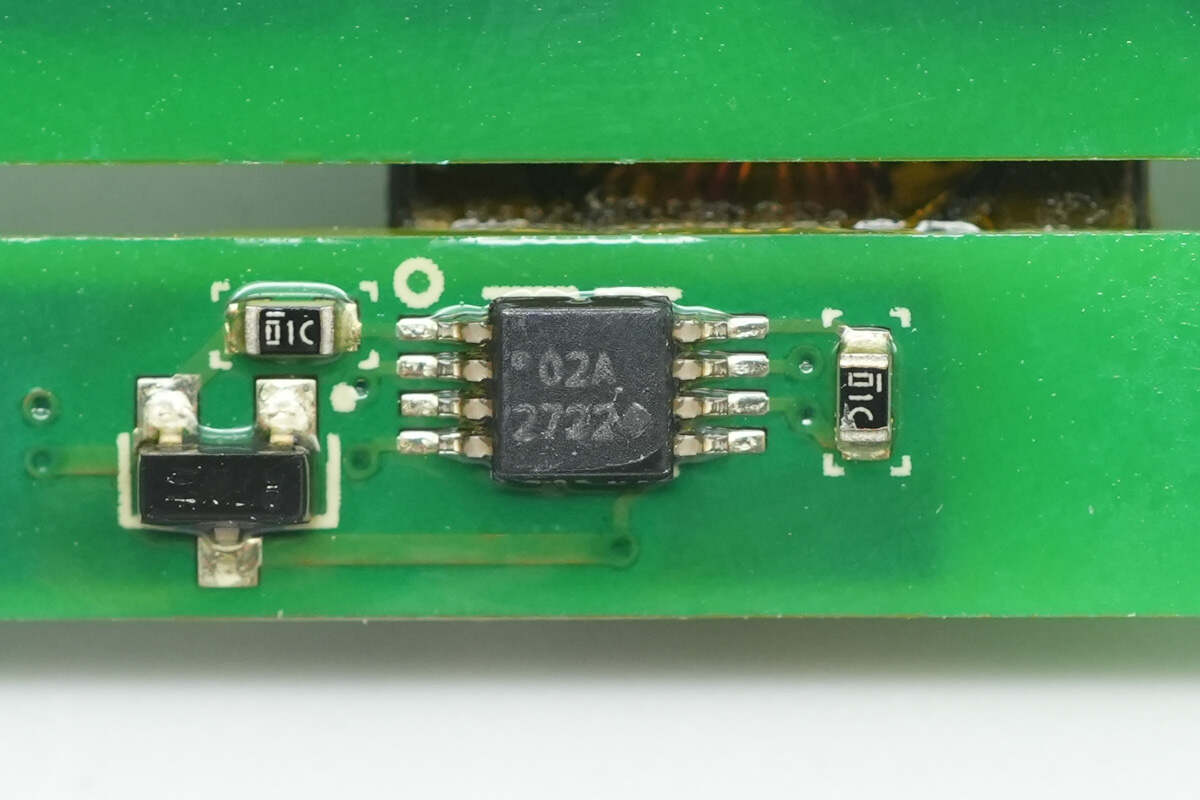

德州仪器UCC27324低侧驱动器特写。

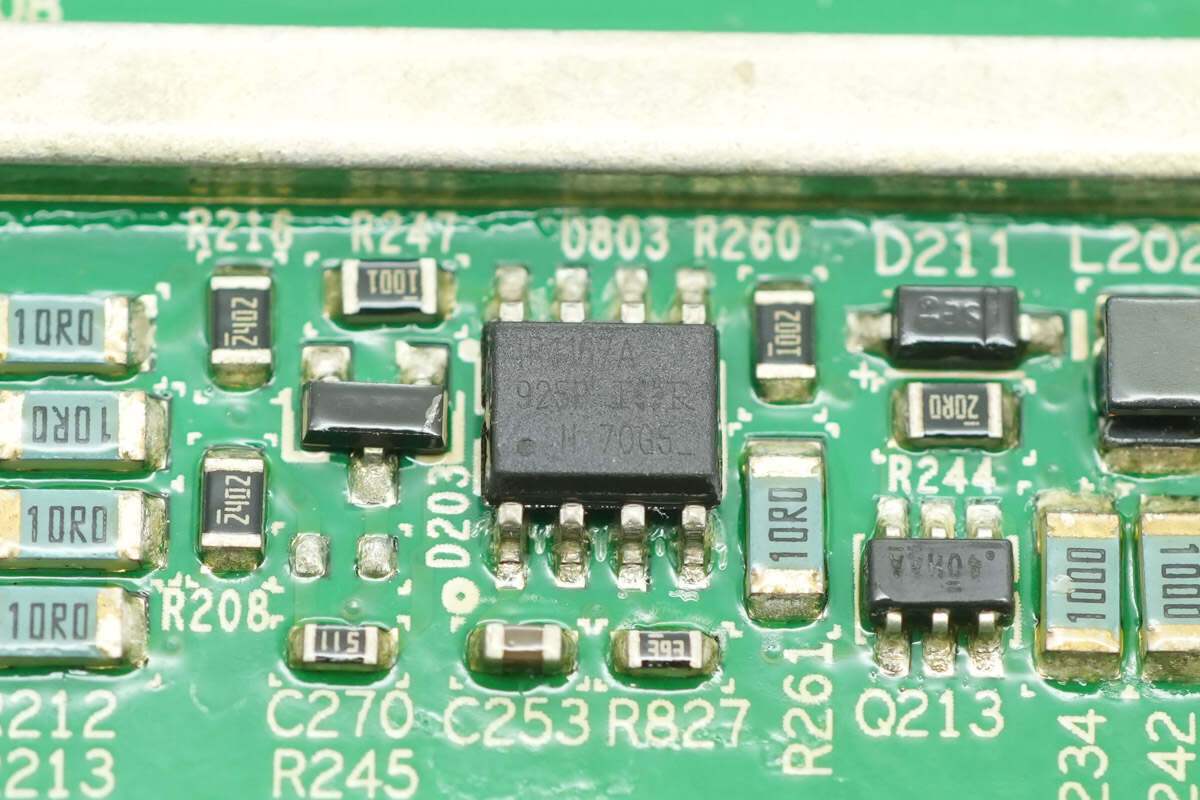

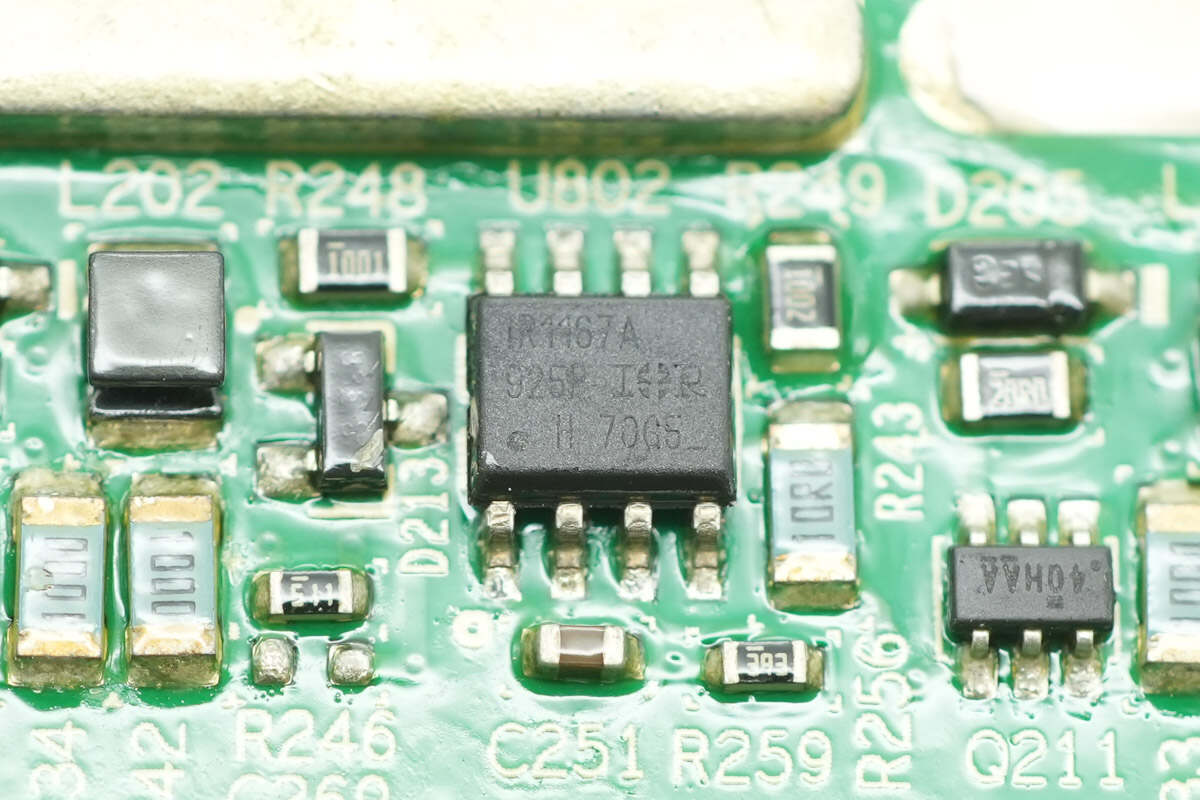

同步整流控制器来自英飞凌，型号IR1167A，支持DCM，CrCM和CCM应用，支持500kHz开关频率，采用SOIC8N封装。

另一颗同步整流控制器型号相同。

四颗同步整流管设有散热片。

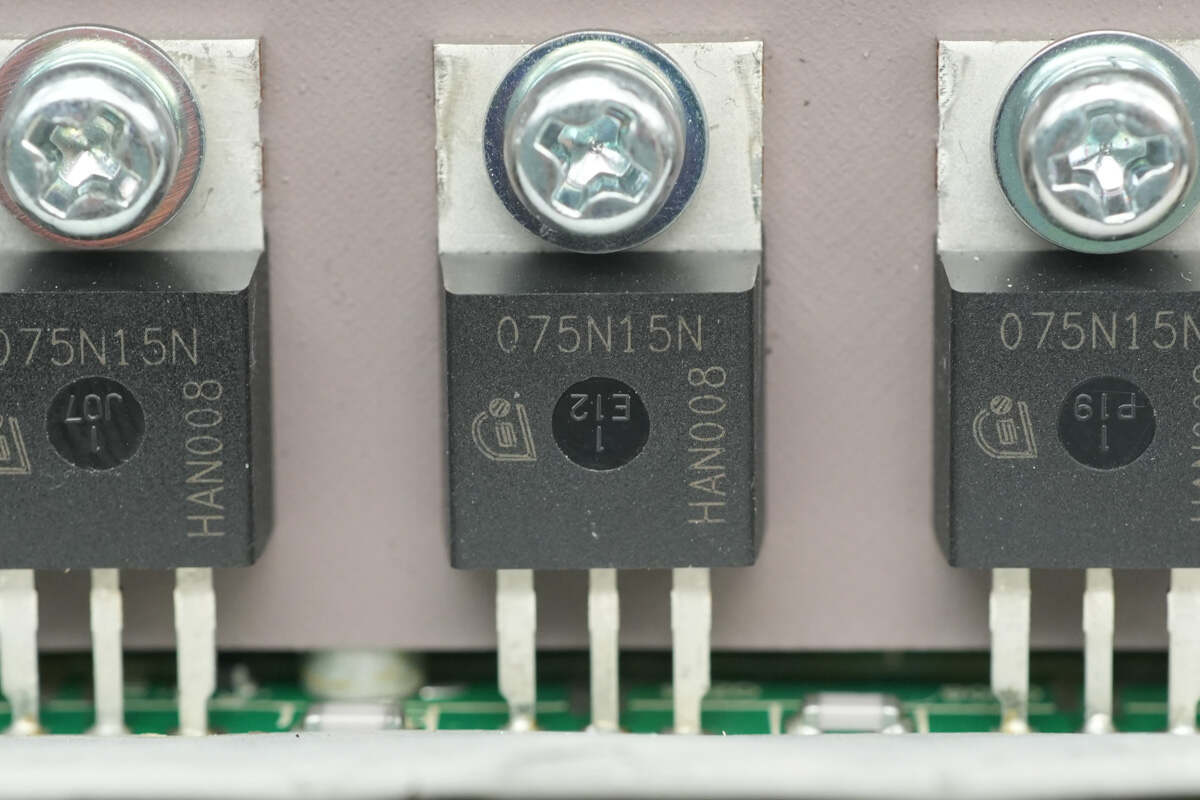

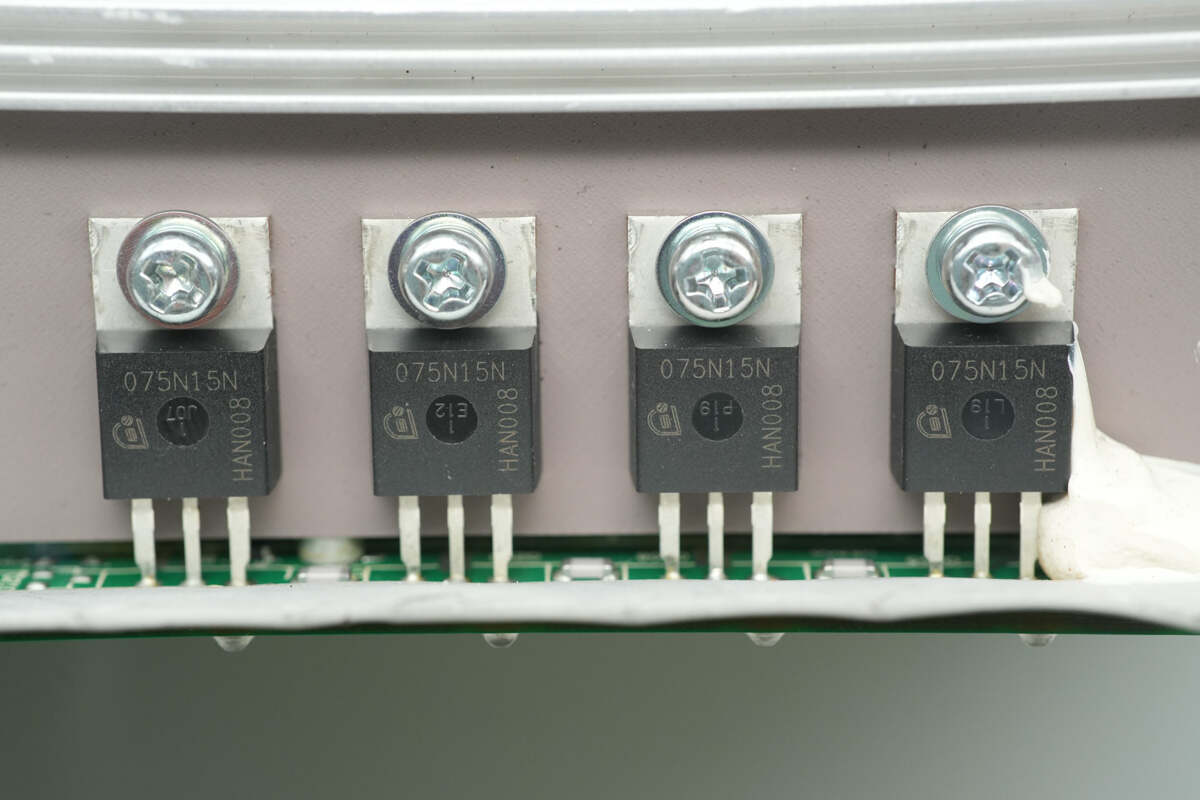

同步整流管来自英飞凌，型号IPP075N15N3-G，NMOS，耐压150V，导阻7.2mΩ，采用TO220-3封装。

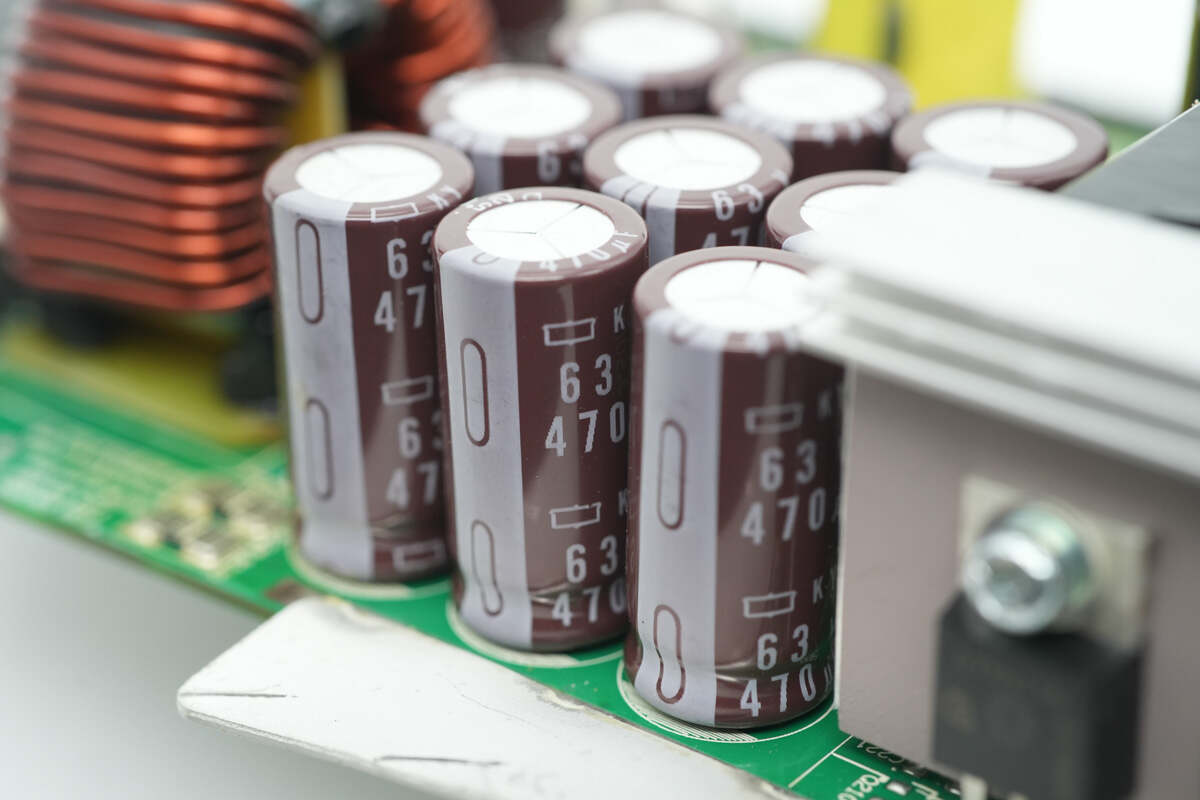

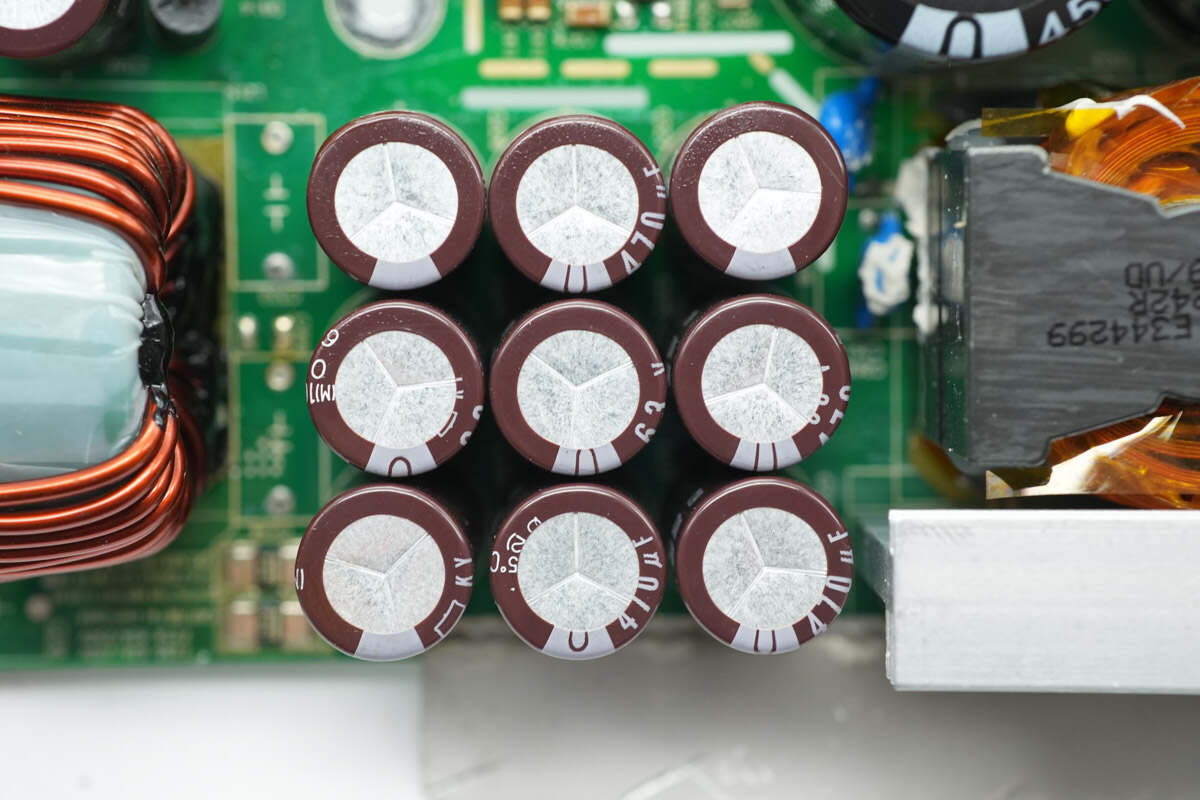

输出设有9颗滤波电容。

滤波电容来自贵弥功，规格为63V470μF。

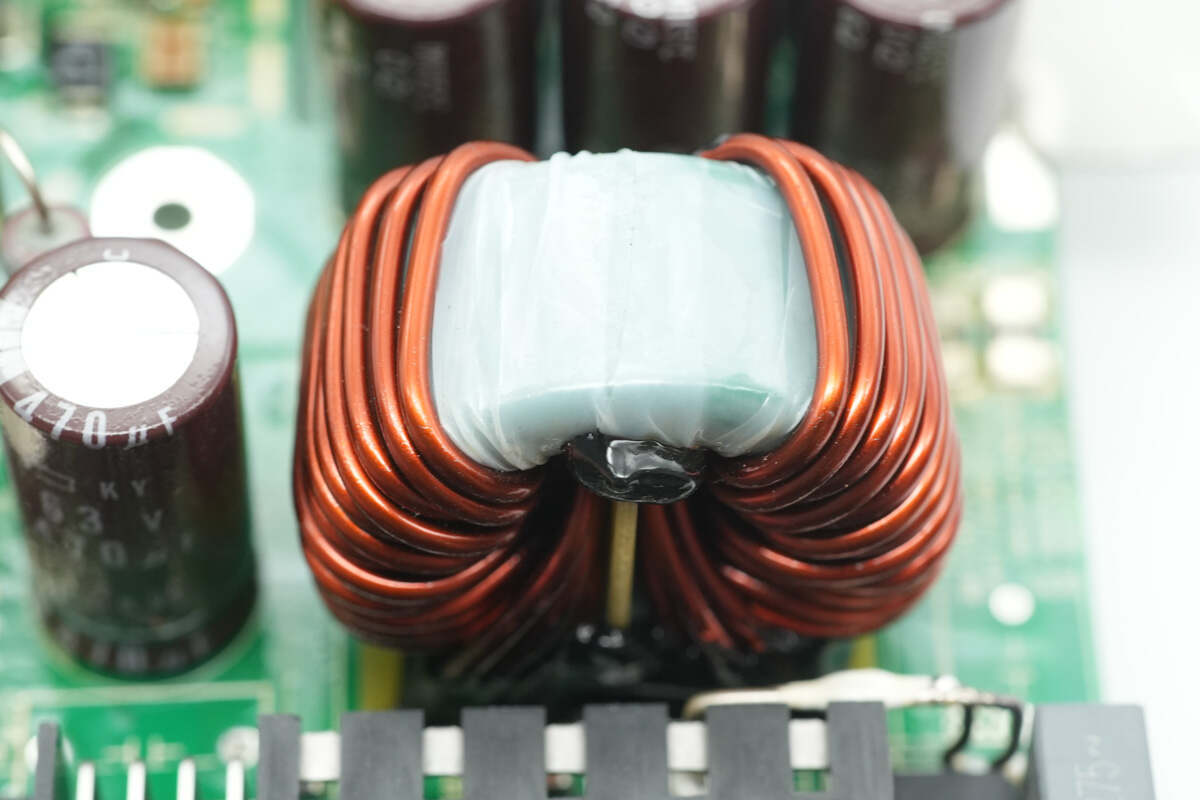

滤波电感采用磁环绕制。

三颗薄膜电容规格为0.1μF。

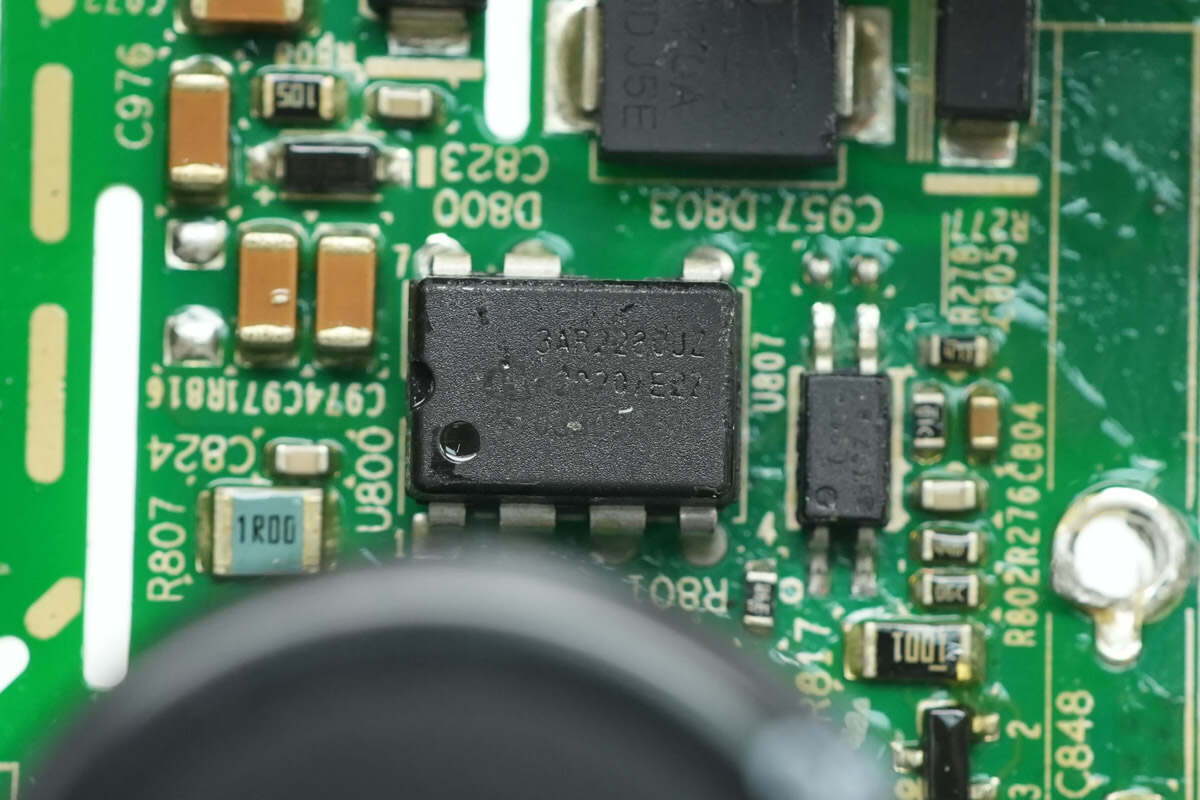

辅助电源芯片来自英飞凌，型号ICE3AR2280JZ，芯片内部集成800V耐压开关管，启动单元和固定频率反激控制器，具备增强有源突发模式，集成全面的保护功能，支持24W应用，采用DIP-7封装。

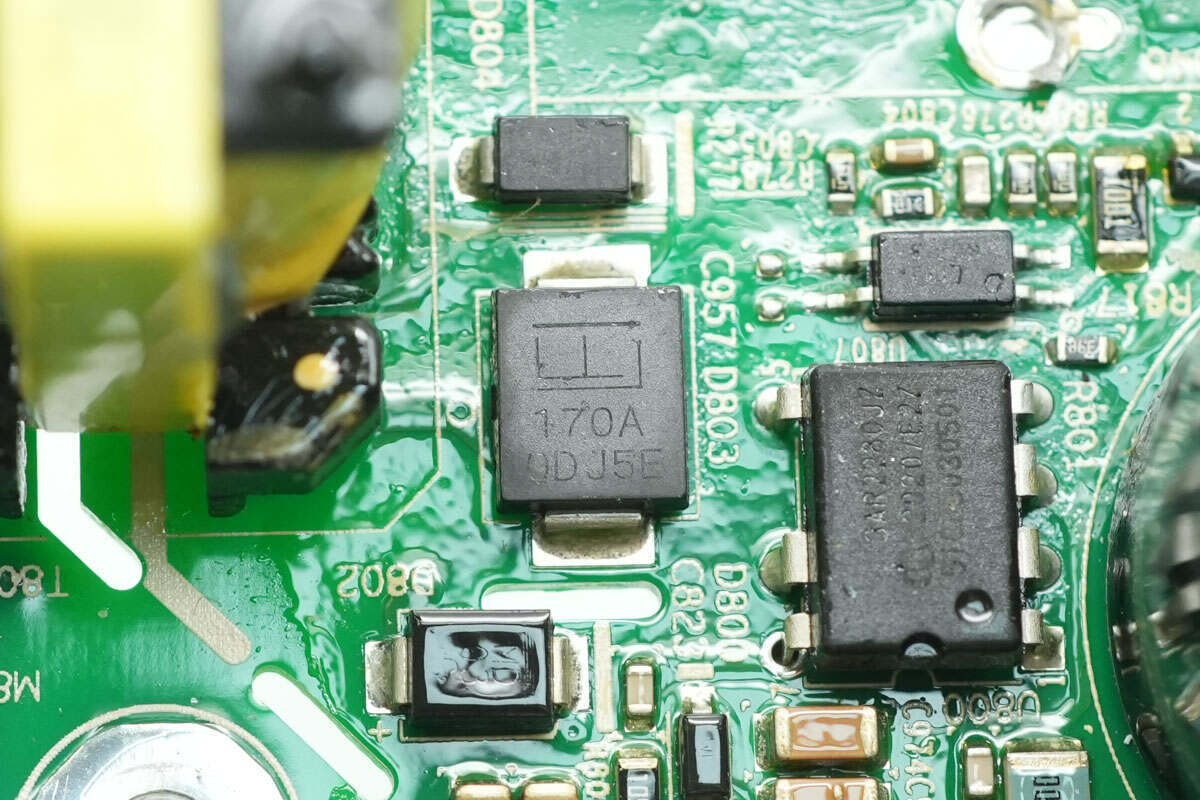

用于过压保护的TVS特写。

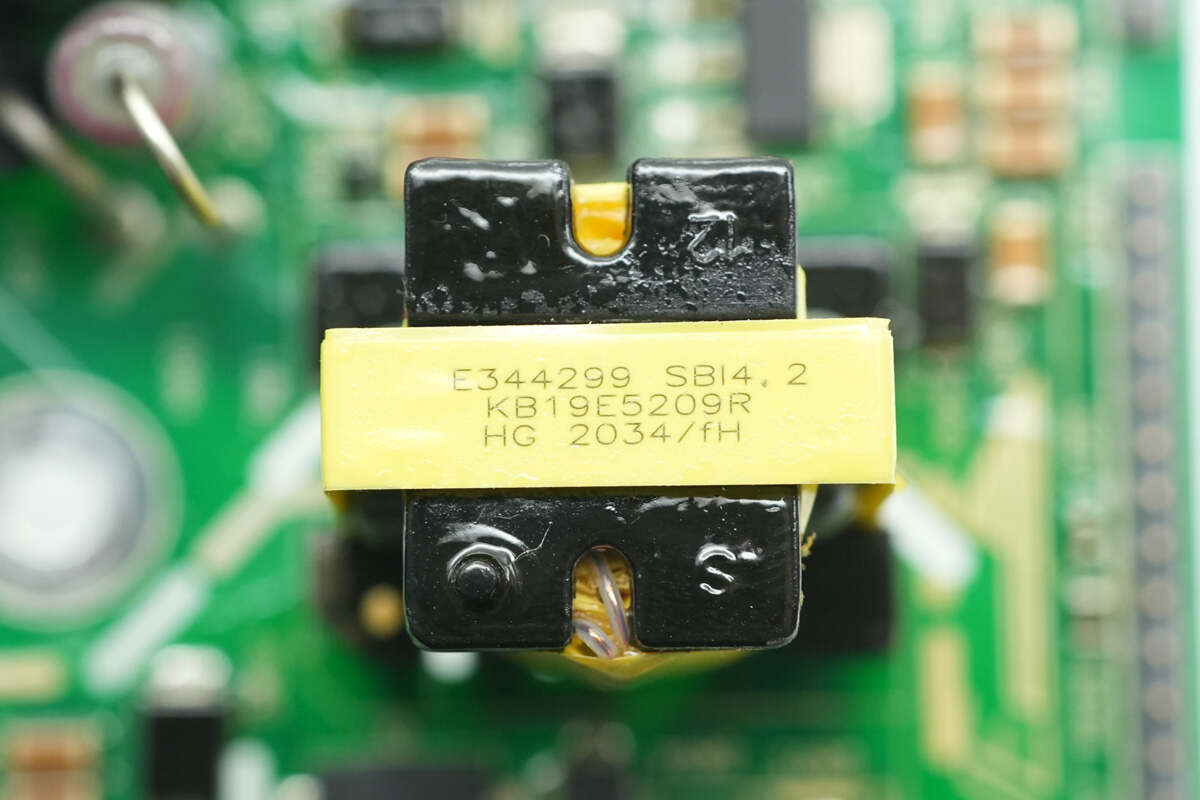

辅助电源变压器特写。

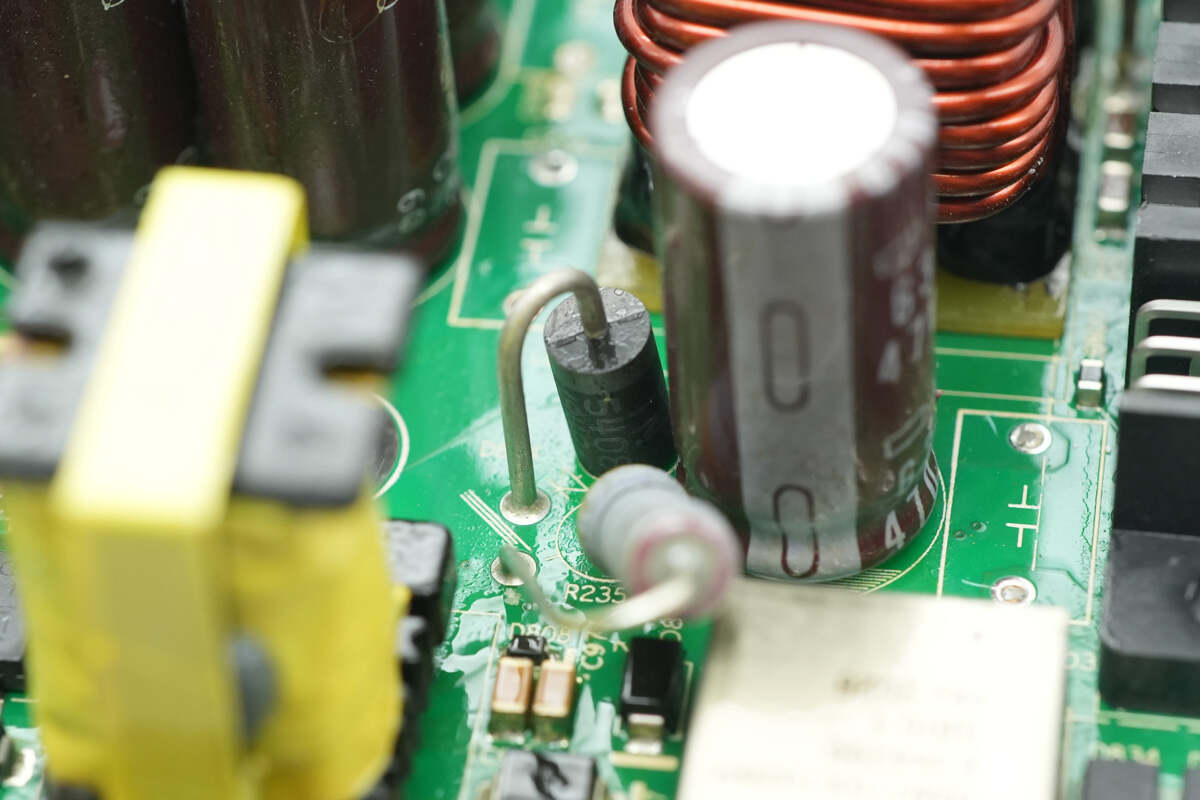

输出整流二极管特写。

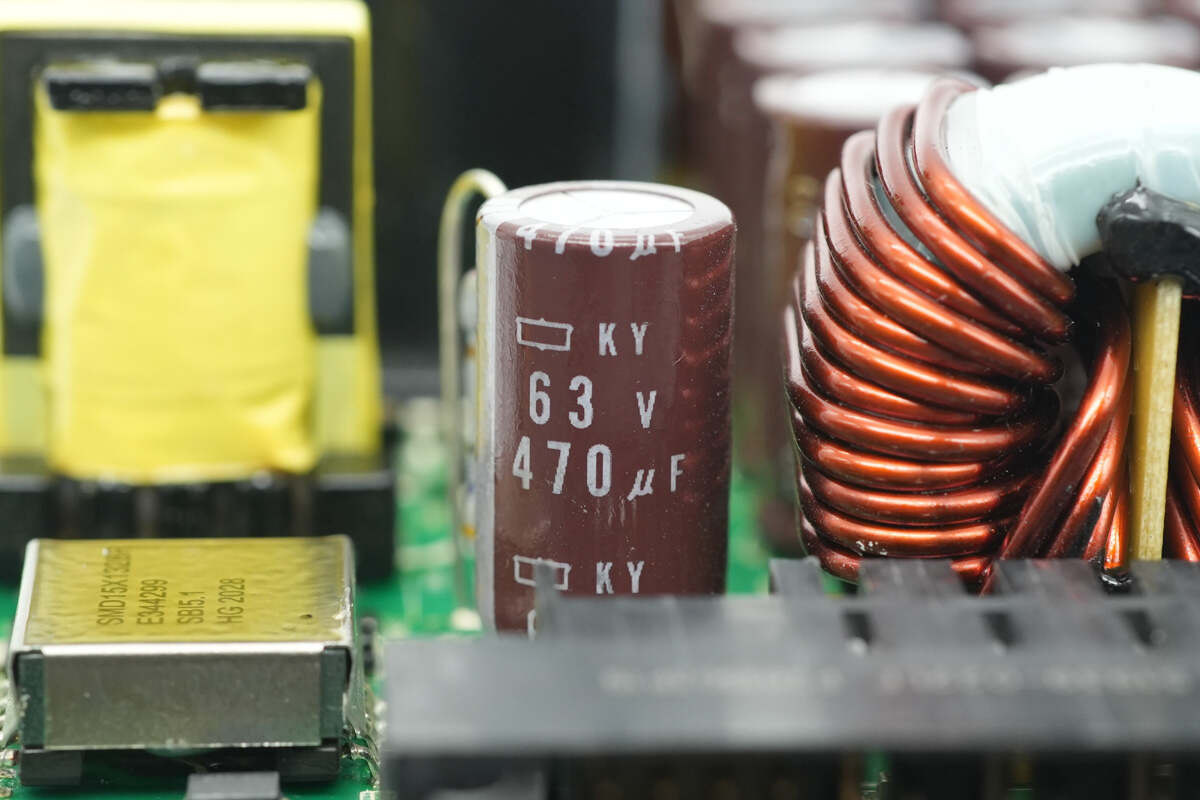

输出滤波电容规格为63V470μF。

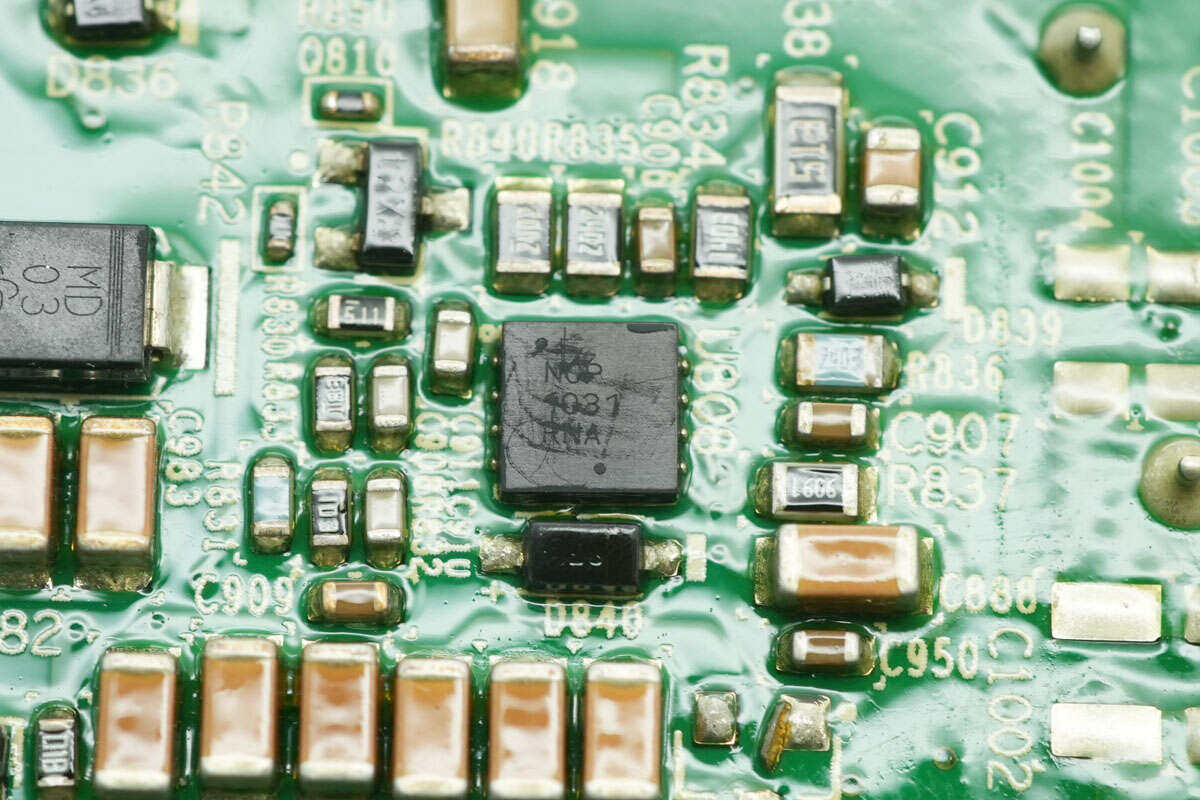

另一路电源主控芯片采用安森美NCP1031，芯片内部集成开关管和电流取样电阻，芯片内置200V耐压开关管和启动电路，适用于48V电信应用，42V汽车应用和12V输入应用。芯片支持6W输出功率，采用DFN-8封装。

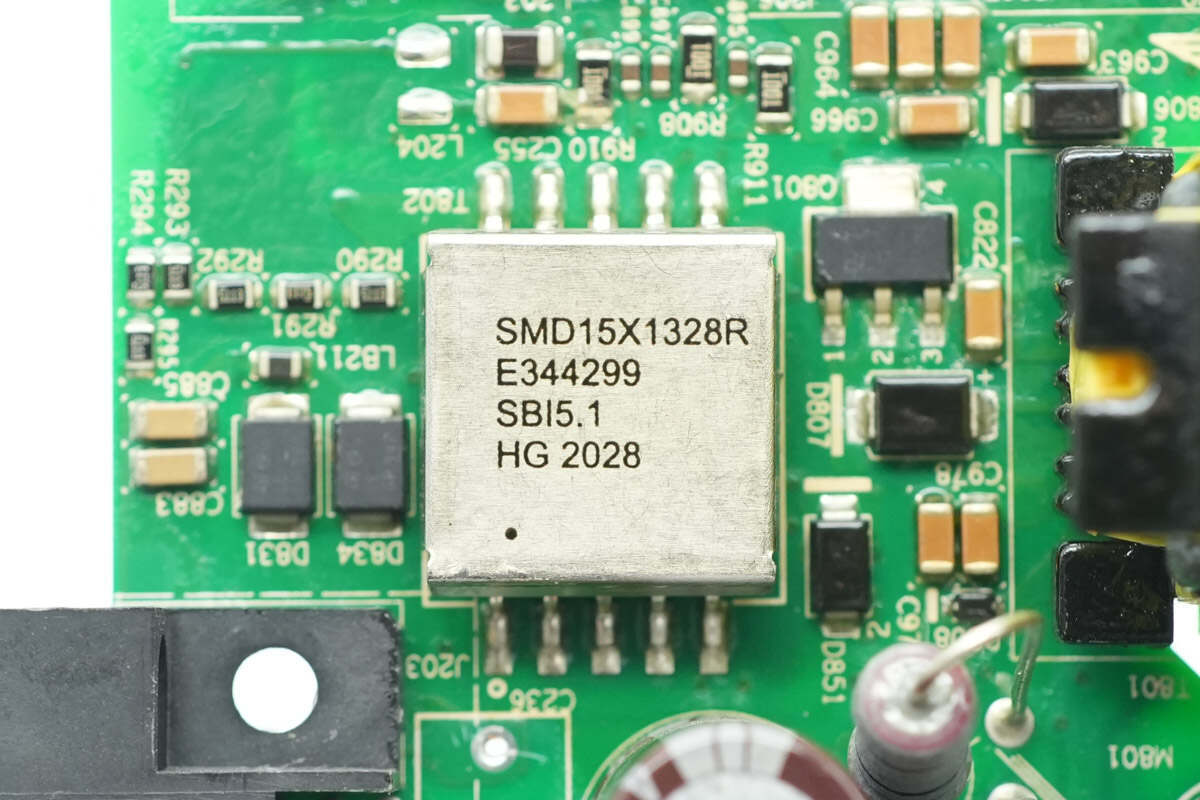

变压器外套屏蔽罩。

拆解取下屏蔽罩，内部磁芯和线圈特写。

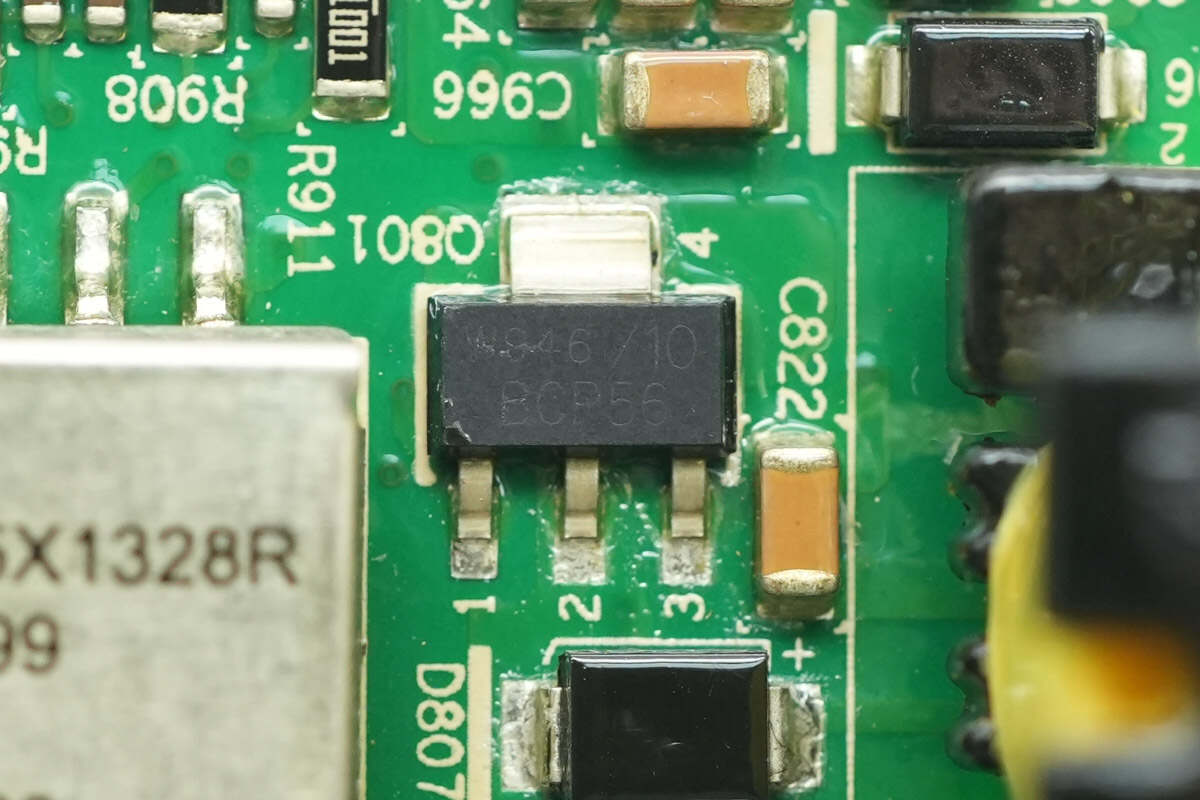

一颗BCP56三极管特写。

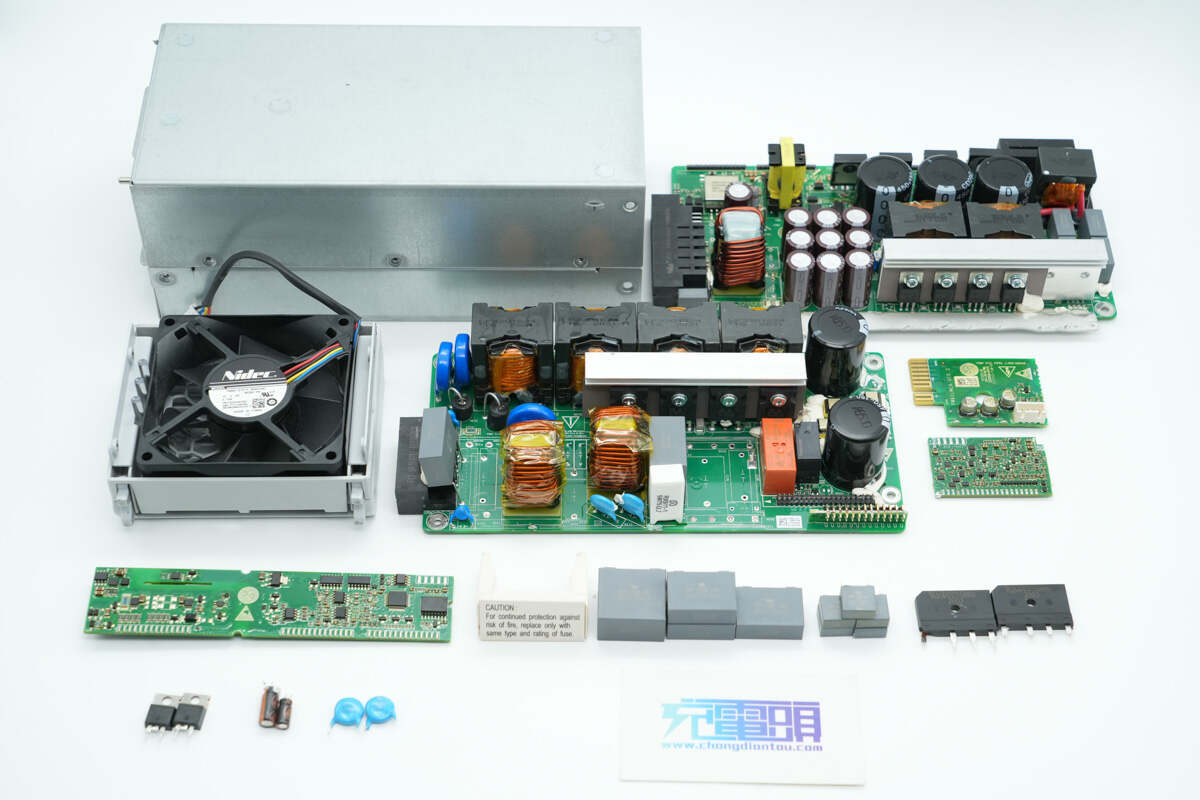

全部拆解一览，来张全家福。

充电头网拆解总结

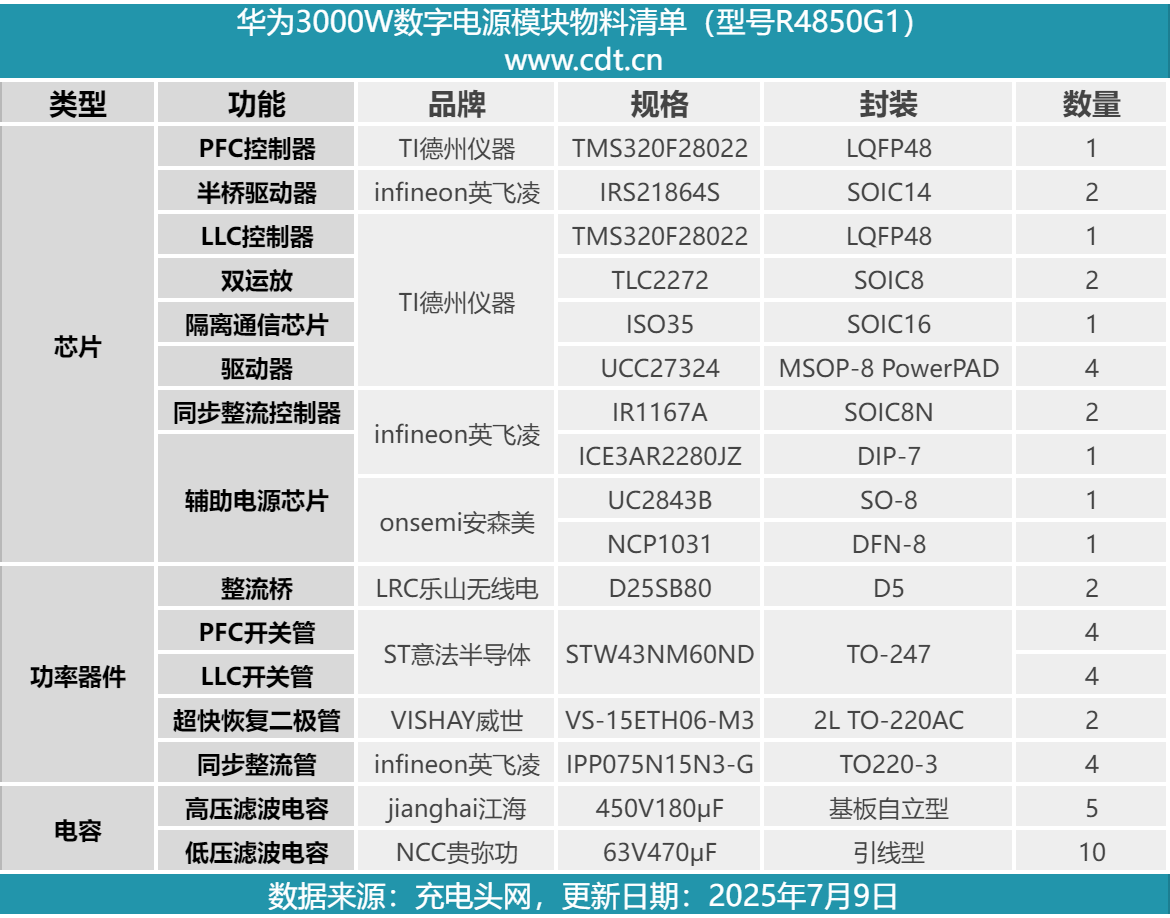

最后附上华为R4850G1电源模块的核心器件清单，方便大家查阅。

华为R4850G1电源模块采用金属外壳，模块前端设有安装卡扣，使用螺丝组装固定。模块额定输入电压为200-240V，输出功率为3000W，低压输入时输出功率为1200W。模块前端设有散热风扇和指示灯，尾部设有连接器，用于交流输入和直流输出以及通信连接，便于替换维护。

充电头网通过拆解了解到，华为R4850G1电源模块采用PFC+LLC架构，内置两块PCBA模块，通过插接件连接。PFC控制器使用德州仪器TMS320F28022控制器搭配英飞凌IRS21864S半桥驱动器，LLC控制器型号相同，搭配使用德州仪器UCC27324驱动器。

PFC和LLC开关管采用意法半导体STW43NM60D，同步整流管使用英飞凌IPP075N15N3-G。模块内部高压电容来自江海，输出滤波电容来自贵弥功。控制板采用小板垂直焊接，充分利用空间，减小体积，元件均覆盖三防漆保护，内部做工与用料扎实可靠。
