DS1841非易失(NV)数字电位器的概述及特征
创始人
2025-07-16 18:10:01
0次

DS1841一款7位对数变化的非易失(NV)数字电位器，内置温度传感器和对应的模/数转换器(ADC)。集成温度传感器带有一个72字节的NV查找表(LUT)，覆盖温度范围-40°C至+100°C。

LUT输出能够直接驱动电阻，或添加到NV初始值寄存器(IVR)内，用于驱动电阻。这种基于LUT的灵活架构使得DS1841能够以任意斜率提供温度补偿电阻输出。该器件通过I²C兼容接口编程，接口工作速率高达400kHz。

特征

• 22kΩ至3.7kΩ对数抽头可调电阻，具有3.6kΩ固定电阻

• 128个抽头位置

• 片上温度传感器和ADC

• 72字节查找表(LUT)

• I²C兼容串行接口

• 地址引脚允许多达4个DS1841共用一条I²C总线

• 数字电路供电电压为2.7V至5.5V

• 工作温度范围：-40°C至+100°C

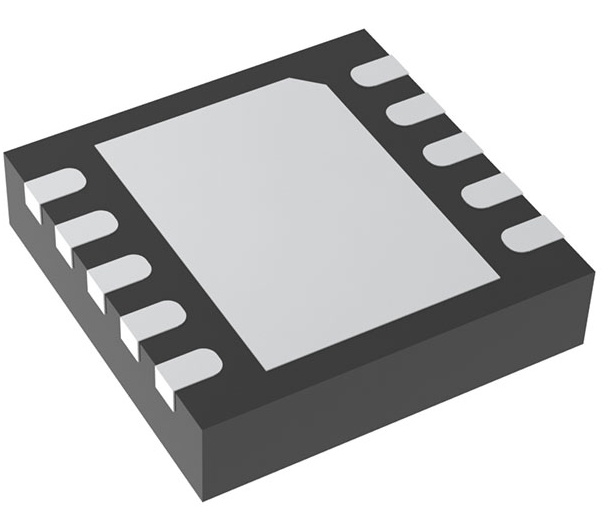

• 3mm x 3mm、10引脚TDFN封装

应用

• 仪表与工业控制

• 线性和非线性补偿

• 替代机械电位器

• 光收发器
