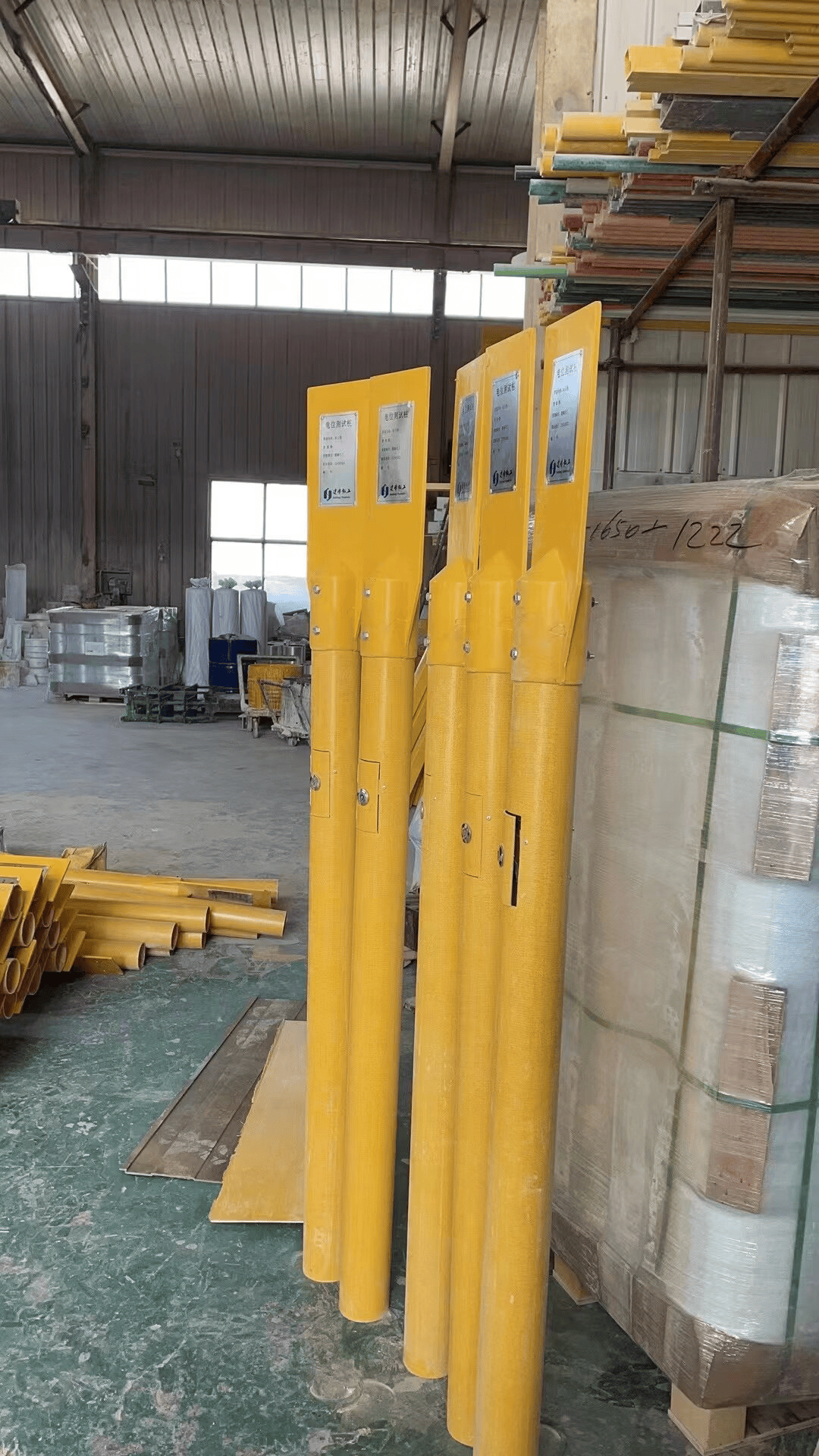

碳钢测试桩（地下管道）电位的测量步骤如下：

一、测量前准备

1. 工具准备：
2. 电压表（万用表）：需具备高输入阻抗（通常≥10MΩ），以减少测量误差。
3. 参比电极：常用硫酸铜参比电极（CSE），需确保电解液充足且电极表面无污染。若土壤干燥，需提前浇水湿润电极周围区域。
4. 测试线：使用绝缘性能良好的铜质导线，长度根据测试桩与参比电极距离确定。
5. 环境检查：
6. 确认测试桩周围无杂散电流干扰源（如电气化铁路、高压线等）。若存在干扰，需断开直流去耦合器、恒电位仪等设备后再测量。
7. 检查参比电极埋设位置：埋设在管道侧方1.5米处，深度与管道中心线平齐，确保与土壤紧密接触。

二、测量步骤

1. 连接测试线：
2. 将电压表的黑表笔（负极）连接到参比电极的接线端。
3. 将电压表的红表笔（正极）连接到测试桩的管道接线端（通常标记为“管道线”或“PIPE”）。
4. 读取电位值：
5. 打开电压表，记录显示的电位值（单位：mV或V）。此值为管道对地电位，需结合参比电极类型（如CSE）进行解读。
6. 正常电位范围：碳钢管道在阴极保护下的电位应处于-0.85V至-1.2V（相对于CSE）之间。若电位过正（如>-0.85V），可能保护不足；若过负（如<-1.2V），可能存在过保护风险。
7. 特殊电位测量：
8. 通电电位：阴极保护系统开启时测量的电位，包含土壤中的电压降（IR降）。测量时需确保系统稳定运行24小时以上。
9. 断电电位：阴极保护系统关闭后1-3秒内测量的电位，更接近管道的真实保护电位。需通过快速开关阴极保护电源实现。
10. 自然电位：管道未通电时的电位，反映管道的初始腐蚀状态。测量前需断开所有阴极保护设备。

三、数据记录与分析

1. 记录要求：
2. 记录测量时间、地点、参比电极类型、电位值及环境条件（如土壤湿度、温度）。
3. 重复测量3次，取平均值以提高准确性。
4. 异常处理：
5. 若电位超出正常范围，需检查阴极保护系统（如阳极地床、恒电位仪）是否正常工作。
6. 通过相邻测试桩数据对比，定位防腐层破损或绝缘接头失效位置。
