在现代电子设备和通信系统中，精准的频率控制是确保设备性能稳定和可靠运行的关键因素之一。恒温晶振（OCXO）作为一种能够提供高稳定性频率信号的核心器件，在众多领域发挥着不可或缺的作用。西安同步电子科技有限公司推出的 SYN3627L 型 100MHz 恒温晶振，凭借其卓越的性能和品质，在市场上受到广泛关注。本文将深入探讨恒温晶振的工作原理、特点，并为大家提供选购恒温晶振时的注意事项。

一、恒温晶振的工作原理

恒温晶振的工作原理基于石英晶体的压电效应。当在石英晶体两端施加交变电场时，晶体将产生机械振动，而这种机械振动又会反过来产生交变电场，在一定的条件下，这种机械振动和交变电场会形成稳定的振荡。

然而，石英晶体的振荡频率会受到温度的显著影响。为了克服温度对频率稳定性的影响，恒温晶振采用了特殊的设计。其核心是将石英晶体放置在一个恒温槽内，通过温度控制电路来精确调节恒温槽的温度，使其保持在石英晶体的零温度系数点附近。这样，无论外界环境温度如何变化，石英晶体始终在相对稳定的温度环境下工作，从而保证了振荡频率的高度稳定性。

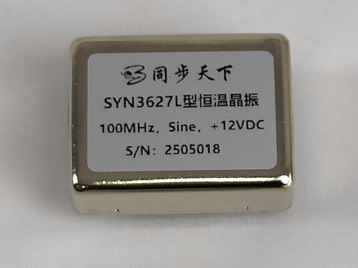

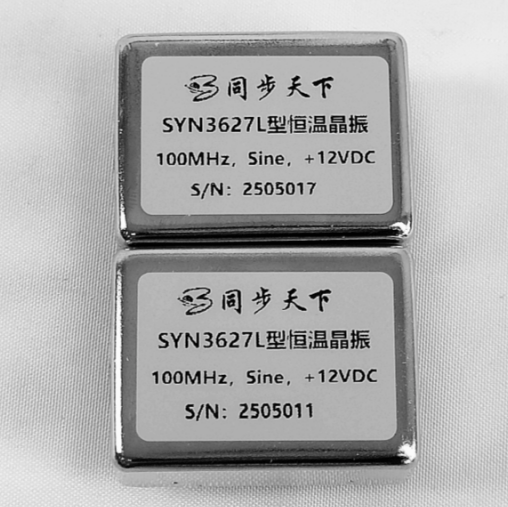

以西安同步电子科技有限公司的 SYN3627L 型100MHz SC 切恒温晶振为例，该产品采用了先进的恒温控制技术和优质的石英晶体。通过精确的温度传感器实时监测恒温槽内的温度，并将温度信号反馈给温度控制电路。温度控制电路根据反馈信号迅速调整加热或制冷元件的工作状态，确保恒温槽内的温度始终维持在设定的稳定值，进而保证 100MHz 频率信号的高精度输出。

二、sc切恒温晶振

SC切即应力补偿切割（Stress - Compensated Cut）是石英晶体的一种切割方式。其切割角度基于 X、Y、Z 基础坐标进行双旋转，切角分别为 21.93°（横坐标）和 34.11°（纵坐标） 。通过这种特定切割，能使石英晶体具备一些独特性能。

开机特性好：对热变化和物理应力敏感度低，通电后能快速达到稳定工作频率。

振幅效应小：振幅效应约为常见 AT 切割的一半，激励功率可大一倍且不增加老化情况。

低老化率：SC 切型石英晶体应力低，因应力弛豫导致的老化率很小，振荡器天老化率一般是 10⁻¹¹ - 10⁻¹² 。

频率短期稳定度和相位噪声好：高激励功率可降低白噪声，实现较低的远端相噪；对应力和热冲击低敏感，近端相位噪声出色。

三、ocxo晶振的特点

1、高频率稳定性

恒温晶振最突出的特点就是具有极高的频率稳定性。由于其能够将石英晶体的工作温度稳定在零温度系数点附近，大大降低了温度对频率的影响。SYN3627L 型 低相噪100MHz 恒温晶振在工作温度范围内，能够实现极小的频率偏差，这使得它在对频率精度要求苛刻的通信基站、航空航天等领域得到广泛应用。例如在 5G 通信基站中，准确的频率信号是保障基站之间同步通信、避免信号干扰的关键，SYN3627L 型低相噪恒温晶振的高稳定性能够有效提升基站的通信质量和可靠性。

2、低相位噪声

相位噪声是衡量晶振性能的另一个重要指标，它反映了信号的纯净度。SYN3627L 型 100MHz 恒温晶振具备超低的相位噪声本底，优于 - 165dBc/Hz。低相位噪声意味着信号的抖动较小，能够为后续的信号处理提供更纯净的原始信号。在雷达系统中，低相位噪声的恒温晶振能够提高雷达的测距精度和目标识别能力，对于军事防御和航空导航等应用具有重要意义。

3、良好的环境适应性

尽管恒温晶振内部通过恒温槽来稳定石英晶体的工作温度，但它本身也具备一定的环境适应性。西安同步电子科技有限公司在设计 SYN3627L 型恒温晶振时，充分考虑了不同的应用环境。其采用的金属外壳和优质的印刷电路板，不仅能够有效屏蔽外界电磁干扰，还能适应一定范围内的湿度、振动等环境因素变化。这使得该恒温晶振在工业控制、野外通信等复杂环境下也能稳定工作。

4、小型化与便捷性

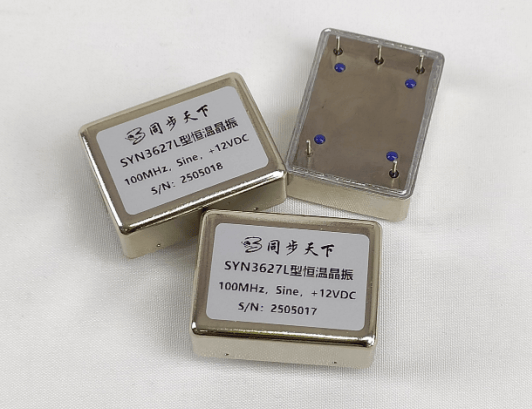

随着电子设备向小型化、轻量化发展，对电子元器件的尺寸和安装便捷性也提出了更高要求。SYN3627L 型 100MHz 恒温晶振采用 36×27 封装形式，体积小巧，能够满足各种小型化设备的空间布局需求。同时，其标准化的封装设计也使得在电路板上的安装更加方便，减少了安装难度和时间成本。

四、恒温晶振的选购注意事项

1、频率稳定性要求

在选购恒温晶振时，首先要明确应用场景对频率稳定性的要求。不同的应用领域对频率稳定性的要求差异较大。例如，在卫星通信中，由于信号传输距离远、对信号同步要求极高，需要选择频率稳定性极高的恒温晶振；而在一些普通的消费电子设备中，对频率稳定性的要求相对较低。在选择 SYN3627L 型 100MHz 恒温晶振时，要根据自身设备的具体需求，判断其频率稳定性指标是否能够满足应用要求。

2、相位噪声指标

相位噪声会影响信号的质量和后续信号处理的准确性。如果应用场景对信号纯净度要求较高，如高速数据传输、精密测量等领域，就需要重点关注恒温晶振的相位噪声指标。在比较不同品牌和型号的恒温晶振时，要详细了解其相位噪声参数，并结合实际应用需求进行选择。SYN3627L 型 100MHz 恒温晶振在相位噪声方面表现出色，能够满足对信号质量要求较高的应用场景。

3、工作温度范围

虽然恒温晶振内部通过恒温控制来稳定石英晶体的工作温度，但外界环境温度仍然可能对其性能产生一定影响。不同的应用环境具有不同的温度范围，在选购恒温晶振时，要确保其工作温度范围能够覆盖设备实际使用的环境温度。例如，在工业高温环境下使用的设备，需要选择能够在高温环境下稳定工作的恒温晶振；而在寒冷地区使用的通信设备，则要考虑恒温晶振在低温下的性能。西安同步电子科技有限公司的 SYN3627L 型 100MHz 恒温晶振经过严格的温度测试，能够在较宽的温度范围内保持稳定的性能。

4、尺寸与封装形式

根据设备的空间布局和电路板设计要求，选择合适尺寸和封装形式的恒温晶振。如果设备对体积要求较为苛刻，如便携式电子设备，就需要选择小型化封装的恒温晶振。同时，要确保所选恒温晶振的封装形式与电路板上的安装接口相匹配，方便安装和焊接。SYN3627L 型 100MHz 恒温晶振的 36×27 封装形式，在满足小型化需求的同时，也具备良好的安装兼容性。

5、品牌与供应商信誉

选择知名品牌和信誉良好的供应商也是选购恒温晶振时需要考虑的重要因素。像西安同步电子科技有限公司这样在行业内具有较高知名度和良好口碑的企业，其生产的 SYN3627L 型 100MHz 恒温晶振在质量控制、技术支持和售后服务方面更有保障。知名品牌往往拥有更先进的生产工艺和严格的质量检测体系，能够为用户提供性能可靠、质量稳定的产品。同时，良好的供应商信誉意味着在产品出现问题时能够及时获得技术支持和解决方案，减少设备因晶振故障而停机的时间成本。

五、结论

100MHz恒温晶振作为电子设备中提供高精度频率信号的关键元件，其工作原理、特点和选购注意事项对于设备的性能和可靠性至关重要。西安同步电子科技有限公司的 SYN3627L 型 100MHz ocxo晶振凭借其先进的技术、卓越的性能和良好的产品特性，为众多领域的电子设备提供了可靠的频率解决方案。在未来，随着电子技术的不断发展，恒温晶振将在更多新兴领域发挥重要作用，而其性能和品质也将不断得到提升和完善。无论是科研机构、通信企业还是电子设备制造商，在选择恒温晶振时，都应充分了解其相关知识，根据实际需求做出合适的选择，以确保设备的稳定运行和性能优化。
