我们都知道激光二极管的应用有很多，那么你知道激光二极管主要可以应用在哪些地方呢？韩国QSI激光二极管在位移传感器上面有哪些应用呢？

一、激光二极管的主要应用领域

激光二极管因其体积小、能效高、响应速度快、易于集成的特点，被广泛应用在以下几个方向：

1. 通信与信息传输

光纤通信是现代通信的核心，而激光二极管是光纤传输的主要光源。其特点是波长稳定、调制速度快、光束质量好，能够实现大容量、远距离的数据传输。

2. 工业加工与检测

在工业领域，激光二极管常被用于激光打标、激光切割、材料表面处理等。与此同时，它们也广泛应用于检测设备，例如激光测距仪、激光位移传感器、条码扫描器等，帮助实现高精度的检测和定位。

3. 医疗与美容

激光二极管在医疗中主要用于激光治疗、手术切割、皮肤修复、牙科治疗等领域。其能量输出稳定，可控性强，能够实现微创、安全的治疗效果。

4. 安防与传感

激光二极管常用于监控系统中的激光夜视仪、红外补光，以及各种自动化传感器，如烟雾探测、安防报警等。

5. 消费电子与日常应用

激光二极管的低功率型号常用于激光笔、激光投影、光驱（CD/DVD/蓝光机头）等。随着 AR/VR 技术的发展，激光二极管也逐渐进入智能显示与可穿戴设备。

二、位移传感器与激光二极管的关系

位移传感器是一类高精度测量仪器，用于检测物体的位移、厚度、振动或位置变化。传统位移传感器可能依赖电阻、电容、电感等原理，而激光位移传感器则通过激光束的反射与接收来测量被测物体的精确位移。

激光位移传感器通常由激光光源、光学透镜、接收器件、信号处理电路组成，其中，激光二极管就是最关键的光源部分。

其工作原理大致为：

激光二极管发射一束准直光照射到目标物体上；

反射光经过透镜聚焦到光电探测器上；

通过光斑位置的变化或反射时间的差异，传感器能够计算出物体的位移或位置变化。

与传统方式相比，激光二极管在位移传感器中具有高精度、非接触、适应性强的优势，非常适合在复杂环境下进行测量。

三、韩国 QSI 激光二极管在位移传感器上的应用优势

作为全球知名的激光二极管供应商，韩国 QSI 的产品在位移传感器应用中展现出以下几个显著优势：

1. 波长选择丰富，适配不同测量环境

QSI 提供从可见光（红光 635nm、650nm、680nm）到近红外（780nm、808nm、850nm、940nm 等）的多种波长产品。

红光激光二极管：适合短距离、高可见度的位移测量，常用于工厂自动化检测。

近红外激光二极管：透射能力更强，适合在光照复杂或多尘环境下使用。

2. 光束质量高，测量精度更佳

QSI 激光二极管具备良好的光束准直性和较低的发散角，保证了光点稳定，能够提升位移传感器的分辨率和重复性。

3. 稳定性强，寿命长

位移传感器通常需要长时间连续运行，QSI 激光二极管通过严格的老化筛选工艺，确保在高温、高湿等复杂环境下依然具有良好的稳定性和可靠性。

4. 易于集成，支持模组化

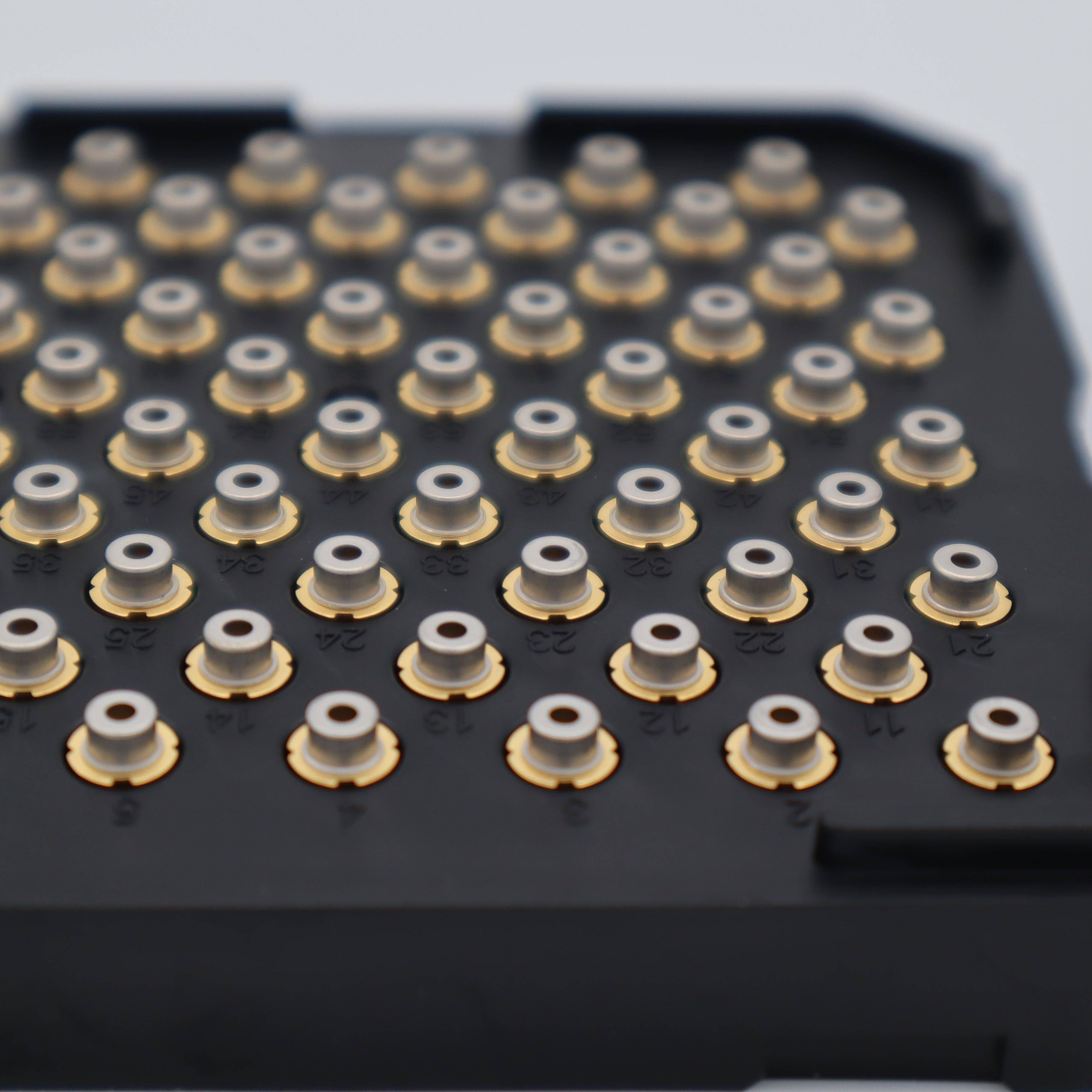

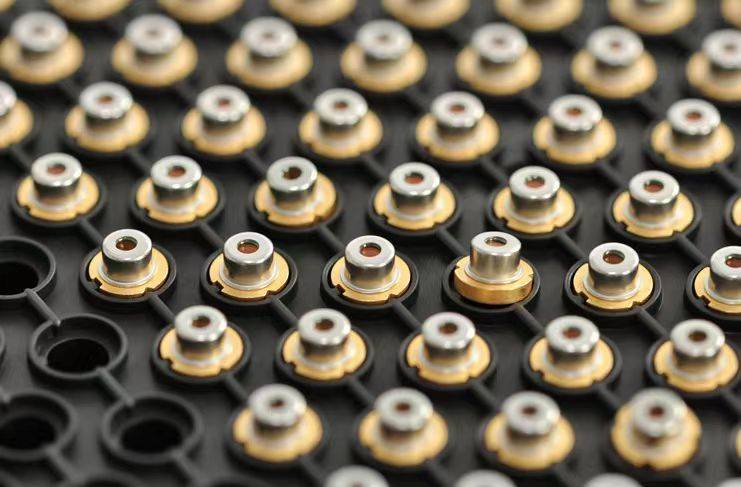

QSI 提供多种标准封装（TO-18、TO-56、TO-9 等），方便直接集成到位移传感器模组中。同时，还可以根据客户需求进行定制，支持 OEM/ODM。

5. 性价比高，支持大规模应用

相比部分欧美厂商，QSI 激光二极管在保证性能的前提下，具有更高的性价比，适合大规模装配于工业传感器、自动化检测设备中。

基于 QSI 激光二极管的位移传感器，可以应用于多个行业：

1. 工业制造：测量工件厚度、监测机械运动精度、自动化装配线检测。

2. 电子产业：检测半导体晶圆厚度、PCB 板翘曲度、元器件位置偏差。

3. 汽车行业：用于自动驾驶测试中的位移检测，汽车零部件的装配精度监测。

4. 科研实验：高精度位移实验测量、材料形变测试。

激光二极管作为现代光电子技术的重要基础器件，已经深入到通信、医疗、工业、消费电子等多个领域。而在位移传感器应用中，激光二极管更是发挥了“核心光源”的作用。

韩国 QSI 激光二极管凭借波长丰富、光束质量优、稳定性强、性价比高等优势，已经成为位移传感器制造企业的重要选择。未来，随着工业自动化与智能检测的快速发展，QSI 激光二极管将在位移传感器市场上发挥更大价值，为工业升级与智能制造提供有力支撑。
