VESTA（Visualization for Electronic Structure Analysis）是一款广泛用于材料科学和化学领域的可视化软件，能够帮助研究人员直观地展示电子结构、电荷密度、波函数等信息。在材料研究中，电荷密度图是理解电子分布和材料性质的重要工具。以下将详细介绍如何使用VESTA绘制二维电荷密度图，并提供多个实例和分析方法。

VESTA绘制二维电荷密度图的步骤

在使用VESTA绘制电荷密度图之前，需要从第一性原理计算软件（如VASP）中获取电荷密度数据。通常，VASP会输出一个名为CHGCAR或CHG的文件，其中包含电荷密度信息。这些文件可以被VESTA直接读取。

打开VESTA并加载数据

启动VESTA后，通过“File”菜单选择“Open”并加载CHGCAR或CHG文件。VESTA将自动识别并显示原子结构和电荷密度分布。

选择二维平面

在VESTA中，有两种方法可以绘制二维电荷密度图：

方法一：通过“Edit”菜单选择“Lattice Planes”并添加晶面（如(010)平面），然后通过调整Miller指数（hkl）来建立二维电荷密度图。

方法二：通过“Utilities”菜单选择“2D Data Display”，手动选择三个原子，然后点击“Calculate the best plane for the selected atoms”来建立二维电荷密度图。

设置等值面和颜色梯度

在“2D Data Display”窗口中，可以设置等值面（Isosurface）的阈值，以控制电荷密度的显示范围。通常，阈值越小，显示的电荷密度越弥散；阈值越大，显示的电荷密度越局域。此外，可以通过颜色梯度（从蓝色到红色）来表示正负电荷的分布。

调整视图和导出图像

在VESTA中，可以进一步调整视图，例如通过“Style”按钮选择多面体显示、球棍模型等。此外，还可以通过“Export”菜单将图像导出为图片或矢量图，以便在论文或报告中使用。

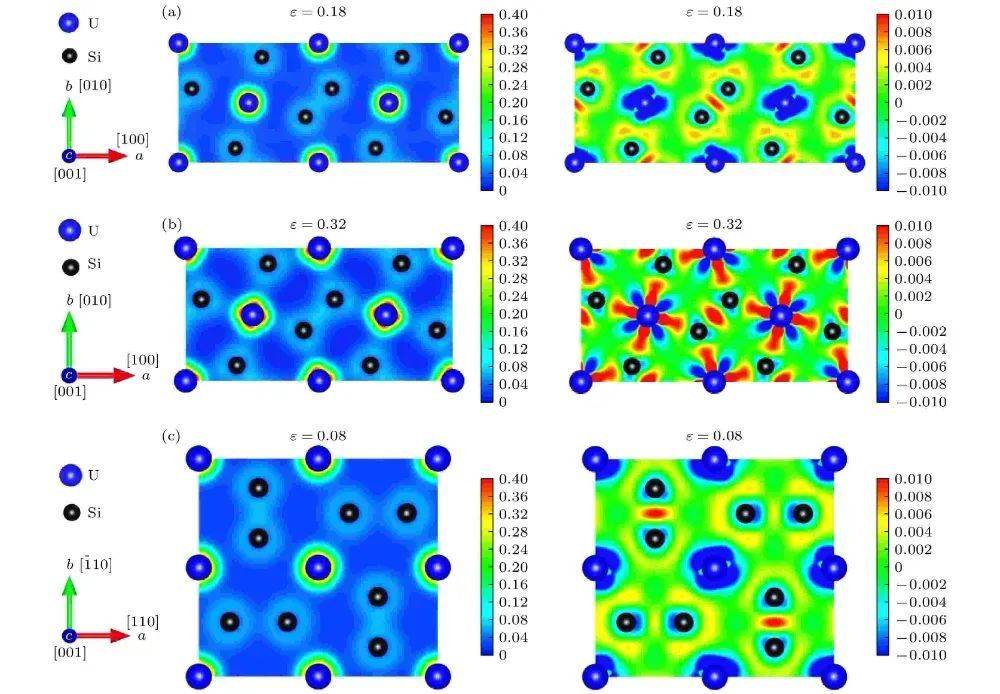

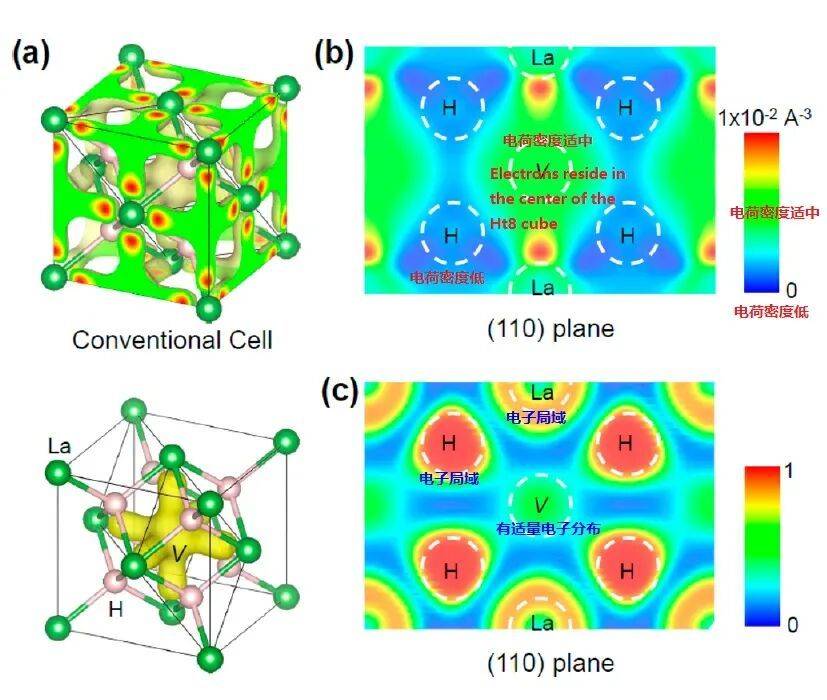

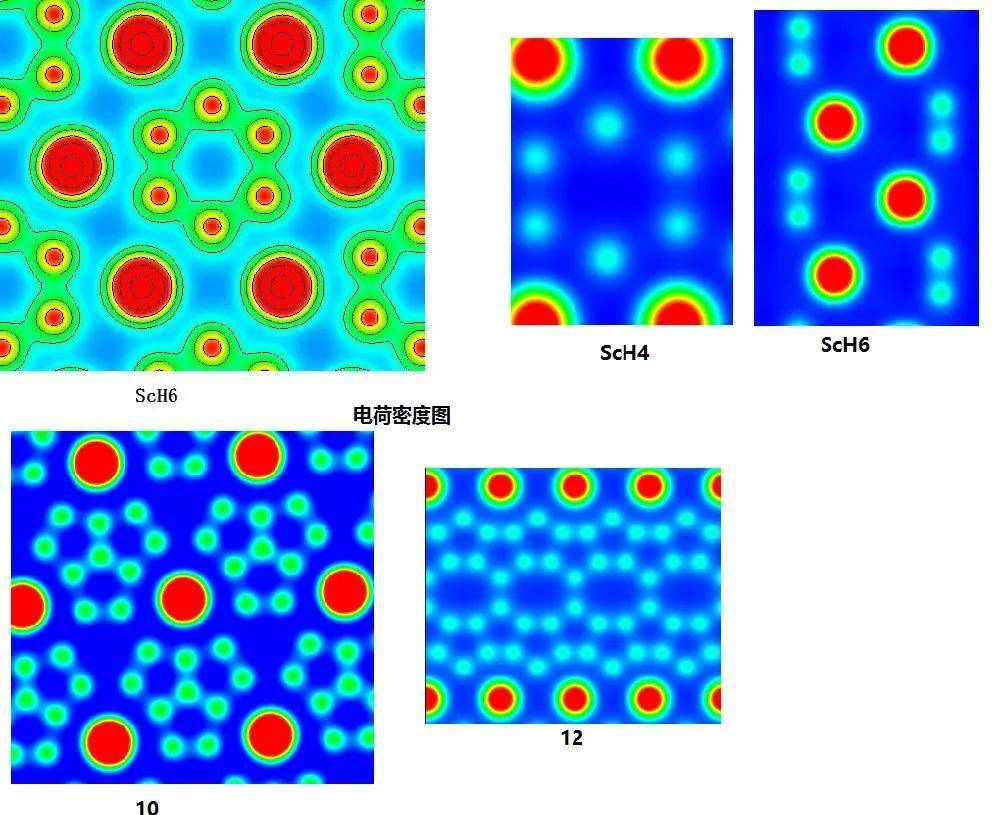

二维电荷密度图的分析方法

通过颜色梯度（从蓝色到红色）可以直观地展示电荷密度的正负分布。例如，红色区域表示正电荷密度较高，蓝色区域表示负电荷密度较高。这种颜色梯度可以帮助研究人员快速识别电荷分布模式。

等值面分析

通过调整等值面的阈值，可以控制电荷密度的显示范围。例如，阈值越小，显示的电荷密度越弥散；阈值越大，显示的电荷密度越局域。这种等值面分析可以帮助研究人员确定电荷密度分布的范围。

截面分析

通过截面分析，可以观察特定平面内的电荷密度分布。例如，在(010)平面截取电荷密度数据，可以观察到材料在该方向上的电荷分布情况。这种截面分析可以帮助研究人员深入理解材料的电子结构特性。

总结

VESTA是一款功能强大的可视化工具，能够帮助研究人员直观地展示电荷密度分布。通过选择合适的二维平面、调整等值面和颜色梯度，可以生成高质量的二维电荷密度图。这些图像不仅有助于理解材料的电子结构，还可以为材料性能优化提供理论支持。
