SLKA不锈钢倾斜开关断煤堵塞开关怎么接线图解

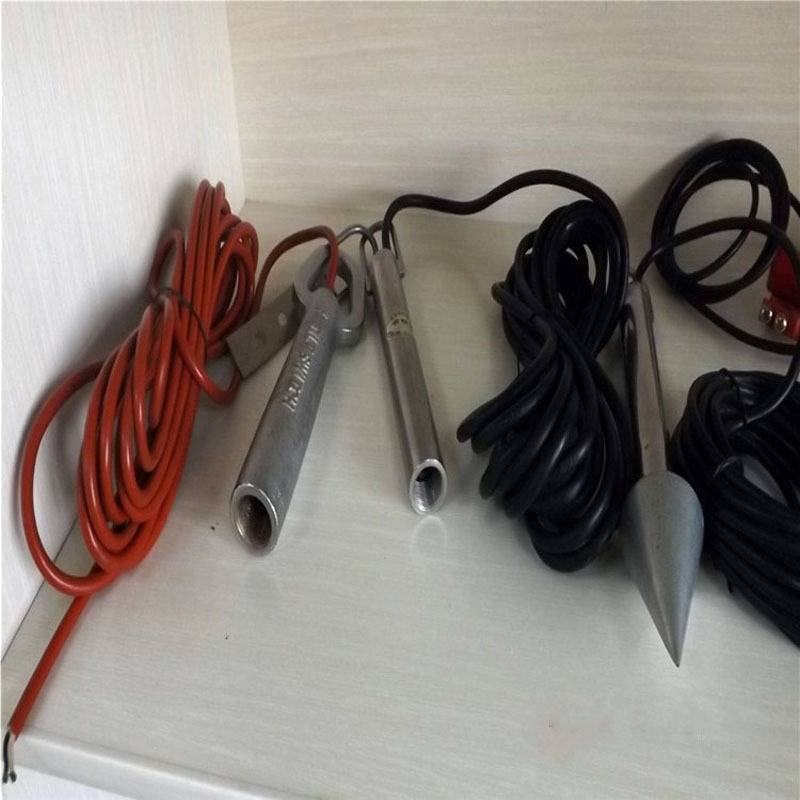

在工业自动化控制领域，倾斜开关作为一种常用的物料检测装置，广泛应用于各种散料输送系统中。其中，不锈钢材质的倾斜开关因其耐用性和抗腐蚀性，在复杂工业环境中表现稳定。本文将详细讲解不锈钢倾斜开关的工作原理、安装要点，并重点通过图文结合的方式说明接线方法，帮助读者更好地理解和使用这一设备。

倾斜开关的核心功能是检测料仓、料斗或输送管道中物料的堆积高度。当物料堆积到一定高度并推动倾斜开关的探杆偏离垂直位置时，内部机构会触发一个开关信号。这个信号可以传递到控制中心，用于触发报警或自动控制相关设备，如停止送料、启动振打装置等，从而防止物料堵塞造成的设备故障和生产中断。

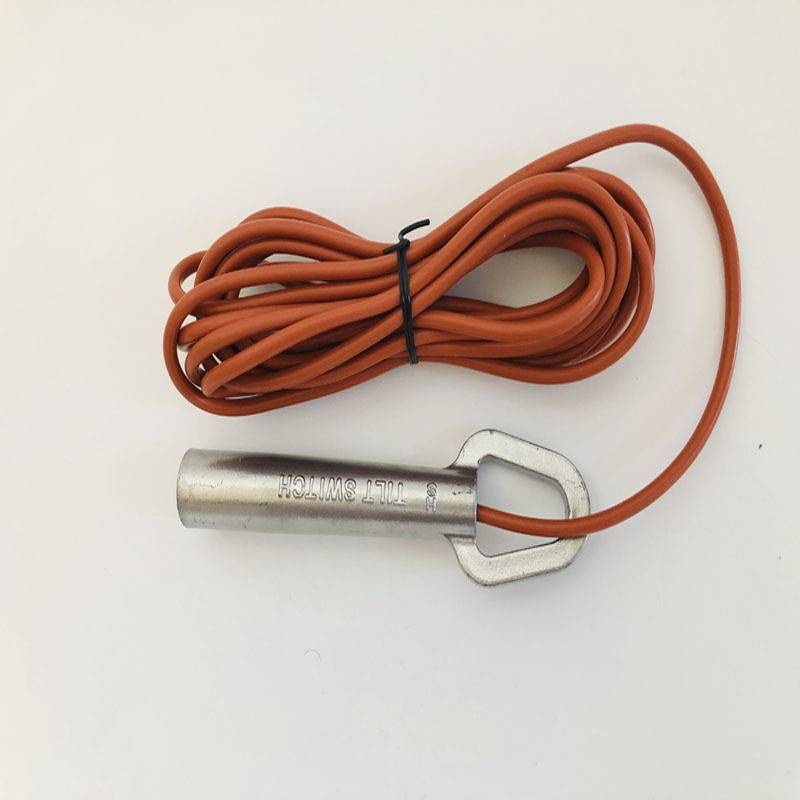

理解倾斜开关的工作原理是正确接线的基础。倾斜开关内部通常包含一个精密机械结构和一个电气开关组件。在自然垂直状态下，内部开关处于一种稳定状态；当探杆受到物料推动发生倾斜时，通过机械传动会使内部开关状态改变。这种状态变化通过电气接点的通断来实现信号的输出。大多数倾斜开关都采用单刀双掷结构，即包含一个公共端、一个常开触点和一个常闭触点，为用户提供灵活的接线选择。

在开始接线之前，必要的准备工作至关重要：

1、安全准备：确保整个系统处于断电状态，使用验电设备确认电源已经完全断开，并在电源开关处悬挂警示牌，防止意外合闸。

2、工具准备：需要准备螺丝刀、剥线钳、万用表等基本电工工具。万用表用于验证线路通断和开关状态，是接线过程中不可缺少的工具。

3、设备检查：仔细检查倾斜开关外观是否有损坏，探杆动作是否灵活，内部机构是否正常。阅读产品说明书，了解该倾斜开关的具体电气参数和机械特性。

4、线路规划：根据控制需求确定使用常开还是常闭触点，规划好线路走向，准备好适当长度和规格的电缆。

倾斜开关的接线过程需要循序渐进，遵循安全规范：

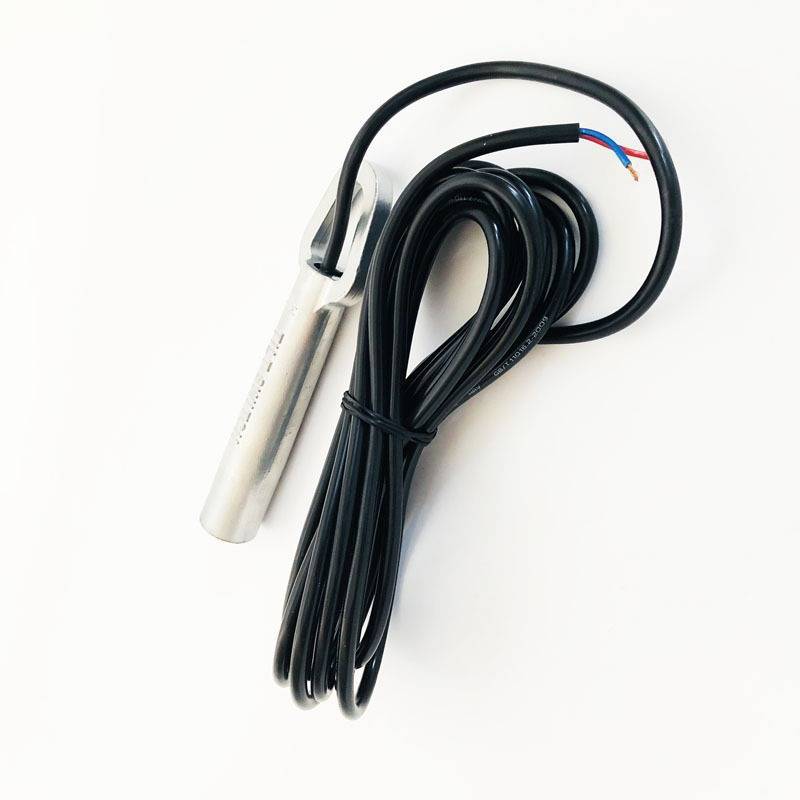

1、识别接线端子：打开倾斜开关的接线盒，通常会看到三个标有不同符号的接线端子。常见标识为"C"表示公共端，"NO"表示常开触点，"NC"表示常开触点。有些产品可能使用数字或颜色标识，具体应以产品说明书为准。

2、接线步骤：首先将电缆穿入接线盒的防水接头，预留适当长度。使用剥线钳剥去线头绝缘层，露出适量铜芯。将公共端导线牢固连接到"C"端子，根据控制需求选择连接"NO"或"NC"端子。拧紧接线螺钉时力度要适当，过紧可能损伤线芯，过松则可能导致接触不良。

3、状态验证：接线完成后，不要立即通电。使用万用表的电阻档或通断测试档，测量公共端与所选触点之间的通断状态。手动拨动探杆，观察万用表显示的通断变化是否与预期一致。垂直状态下，公共端与常闭触点应导通；倾斜状态下，公共端与常开触点应导通。

4、绝缘处理：确认接线正确后，整理接线盒内导线，确保没有裸露线芯相互接触。密封好接线盒盖，确保达到防护等级要求，防止水汽、粉尘进入影响设备寿命和安全性。

倾斜开关的安装位置直接影响检测效果，需要考虑多个因素：

1、安装点选择：应选择在物料容易堆积的位置，避开进料口直接冲击区域和物料流动剧烈区域。同时考虑安装和维护的便利性，预留足够操作空间。

2、安装方式：通常通过开关上的螺纹接口或法兰与安装座连接。确保安装牢固，能承受物料的推力和工作环境的振动。对于不同特性的物料，探杆长度和安装角度可能需要调整。

3、角度调整：有些倾斜开关允许用户调整动作角度。根据物料特性和工艺要求，设置合适的动作角度非常重要。角度过小可能导致误动作，角度过大则可能失去检测意义。

4、环境考量：虽然不锈钢材质具有较好的抗腐蚀性，但在特殊环境中仍需考虑附加防护措施。极端温度、强振动等特殊工况可能需要选择特定型号或采取额外措施。

倾斜开关的日常维护和故障排查是保证长期稳定运行的关键：

1、定期检查：建议每季度至少进行一次优秀检查，包括机械部分动作是否灵活，接线是否松动，外壳是否有损伤。

2、清洁保养：定期清除探杆和外壳上附着的物料，避免积料影响动作准确性。清洁时避免使用腐蚀性强的化学试剂。

3、常见故障处理：若开关失灵，首先检查机械机构是否卡滞；其次检查电气连接是否可靠；最后验证开关内部元件是否损坏。通过分段排查法可以快速定位故障点。

4、记录管理：建立设备维护档案，记录每次检查维护情况和异常处理过程，有助于分析设备状态趋势和提前预防故障。

正确接线只是倾斜开关应用的一部分，合理集成到控制系统中才能充分发挥其价值：

在自动控制系统中，倾斜开关的信号通常接入可编程控制器的数字量输入模块，或直接连接中间继电器。根据工艺要求编程实现相应的控制逻辑，如当倾斜开关动作时，自动停止上游送料设备，启动声光报警，并在操作员确认后执行清理程序。

对于大型物料输送系统，通常需要安装多个倾斜开关，形成分级检测网络。低位开关用于预警，高位开关用于紧急停机，这种配置可以实现更精细化的过程控制，避免频繁停机影响生产效率。

随着工业技术的发展，倾斜开关也在不断进化。现代倾斜开关不仅提供基本的开关量信号，一些高级型号还配备角度传感器，可输出连续的角度信号，为过程优化提供更多数据支持。同时，防爆型、高温型等特殊型号也扩展了倾斜开关的应用范围。

正确接线不锈钢倾斜开关是保证其可靠工作的基础。通过理解工作原理，遵循安全规程，采用正确的接线方法，并配合适当的安装和维护，可以使倾斜开关在物料检测中发挥应有作用。在实际操作中，耐心和细致往往比技术本身更为重要，每一个接线步骤的严谨执行，都是安全生产的保障。希望本文的讲解能够为读者提供清晰的指导，帮助解决实际应用中的接线问题。
