MCU单片机TWS耳机充电盒系统控制方案概述

TWS（True Wireless Stereo，真无线立体声）耳机已成为主流音频设备，其充电盒系统设计对整体使用体验至关重要。由于耳机内部空间有限，无法容纳大容量电池及充电元件，因此需要通过专用充电盒实现供电管理。本方案采用MM32F0010系列MCU作为TWS耳机充电盒的核心控制器，实现对充放电管理的智能化控制和系统监控。

MM32F0010系列MCU在TWS充电盒系统中具备以下控制功能：

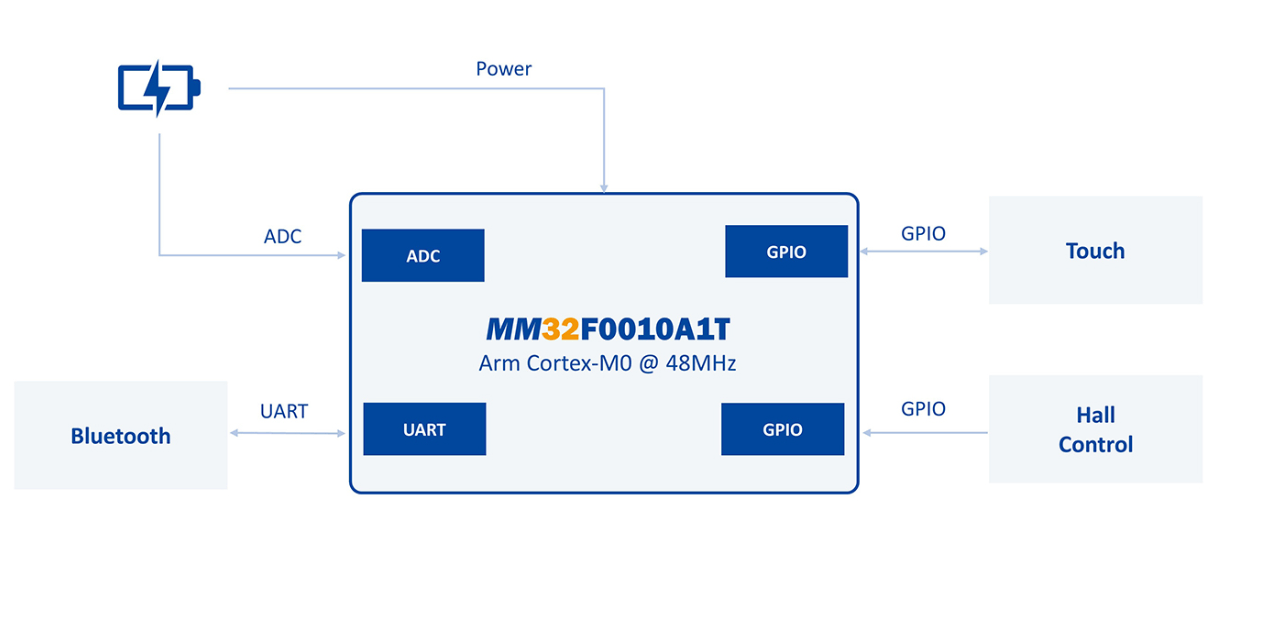

MCU作为系统的核心控制单元，不仅负责监控锂电池的工作状态与霍尔开关信号，还精准掌控包括电源管理IC在内的其他芯片，从而实现对TWS耳机完整的充放电管理。MCU采用高性能Arm®Cortex-M0 32位内核，具备出色的处理能力和能效表现。MCU单片机系统利用MCU的定时器与GPIO实现了灵活的LED指示灯控制，为用户提供直观的充电状态显示；并通过UART单线通信协议与耳机交互电池信息，结合其内置的12位高精度ADC，共同实现了精准的电池电量管理。

MM32F0010系列MCU单片机方案应用特色：

①电量显示系统：配备三颗LED电量指示灯，直观显示剩余电量

②双重充电接口：充电盒采用TYPE-C充电接口，耳机采用PIN针接触式充电

③全面保护机制：MCU单片机内置过电压保护（OVP）功能，确保充电安全

④智能充电管理：耳机放入后自动充电，充满后自动进入深度休眠状态

⑤独立充电设计：左右耳分开式充电，避免单独使用后电量不同步问题

⑥安全保障：MCU单片机支持无线端过压检测，提供过充保护功能

MM32F0010系列MCU单片机规格：

①核心性能：MCU单片机最高工作频率48MHz，内置高速存储器

②存储容量：16KB Flash，2KB SRAM

③模拟外设：1个12位高精度ADC

④定时器资源：1个16位通用定时器、1个16位基本定时器和1个16位高级定时器

⑤通信接口：1个I2C接口、1个SPI接口和2个UART接口

⑥工作条件：宽电压工作范围2.0V-5.5V，支持-40℃至85℃工业级和-40℃至105℃扩展工业级温度范围

⑦能效优化：MCU单片机支持多种省电工作模式，满足低功耗应用需求

⑧封装选项：MCU单片机提供QFN20、TSSOP20和SOP8多种封装形式

MM32F0010系列MCU为TWS耳机充电盒提供了高度集成的解决方案，其出色的处理性能、丰富的外设接口和低功耗特性，使其成为TWS充电盒系统控制的理想选择，能够有效提升产品性能和用户体验。
