前言

小米有线快充自早期的18W、27W、33W快充，到如今覆盖67W、90W、120W乃至210W的氮化镓PD快充，现已构建出涵盖手机、笔电及多口充电器的完整快充生态体系。伴随充电功率不断提升与产品结构日趋紧凑，充电器内部对功率器件的性能、体积及热管理能力提出了更高要求。

在此背景下，具备低导阻、高效率与高可靠性的MOS成为高功率PD快充方案中的关键元件。通过拆解我们发现，威兆半导体凭借出色的导通性能与紧凑封装设计，成功导入小米PD快充产品供应链。本文汇总了威兆半导体多款100V低压MOS在小米中大功率PD快充产品中的应用，一起来看看威兆半导体是如何助力小米实现高效、小型化的充电器设计。

威兆半导体100V PDFN封装低压MOS打入小米PD快充产品供应链

充电头网通过拆解了解到，威兆100V PDFN封装低压MOS打入小米PD快充产品供应链，导阻覆盖3.8~6.5mΩ，封装形式有PDFN5*6和PDFN5060X两种。

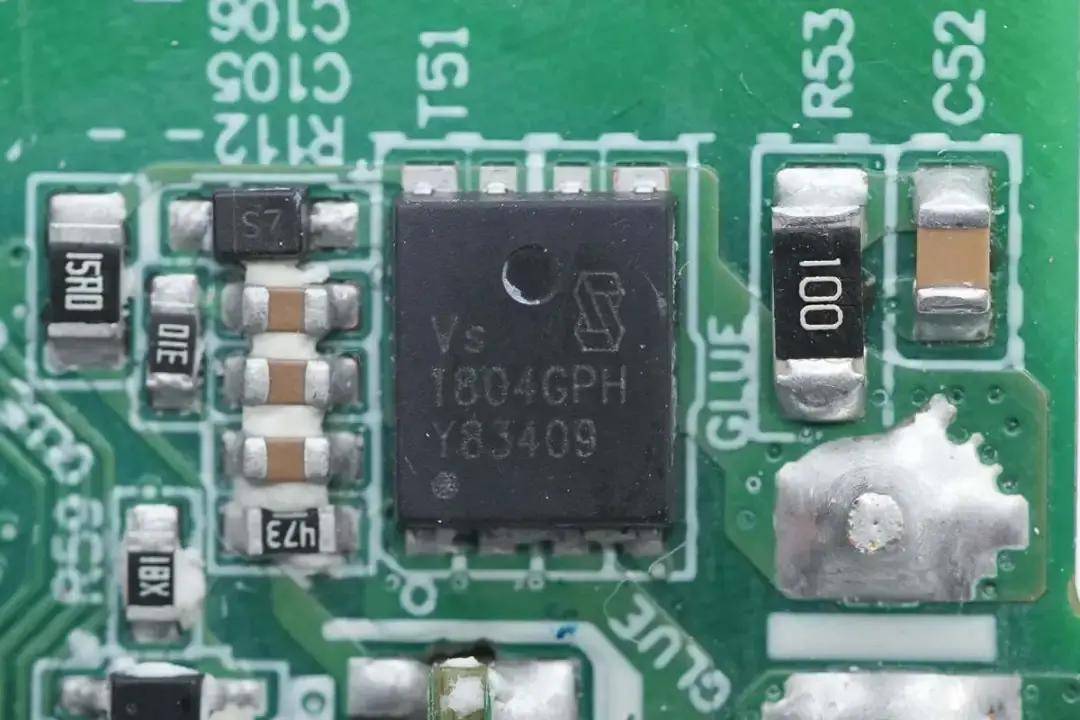

威兆半导体VS1804GPH

威兆半导体VS1804GPH是一颗NMOS管，耐压100V，导阻6mΩ，采用PDFN5*6封装。

充电头网在拆解中发现，威兆半导体VS1804GPH这款低压MOS获小米90W 2C1A氮化镓快充充电器采用。

应用案例：

1、拆解报告：小米90W 2C1A氮化镓快充充电器

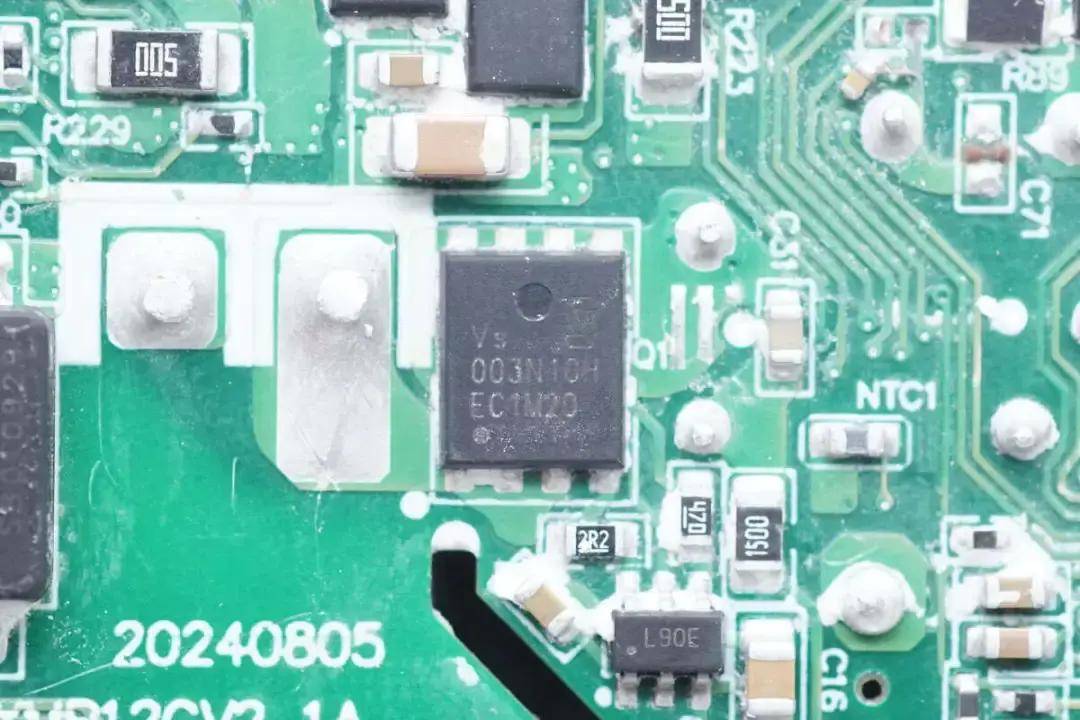

威兆半导体VSP003N10HS-G

威兆半导体VSP003N10HS-G是一颗NMOS，耐压100V，导阻为3.8mΩ，采用PDFN5*6封装。

充电头网在拆解中发现，威兆半导体VSP003N10HS-G这款低压MOS获小米120W USB-C快充、小米120W 3C1A四口氮化镓充电器、小米140W 2C1A氮化镓充电器以及小米120W氮化镓小布丁充电器采用。

应用案例：

1、内置氮化镓芯片，体积小巧功率大，小米120W USB-C快充拆解

2、拆解报告：小米120W 3C1A四口氮化镓充电器

3、拆解报告：小米140W 2C1A氮化镓充电器

4、拆解报告：小米120W氮化镓小布丁充电器

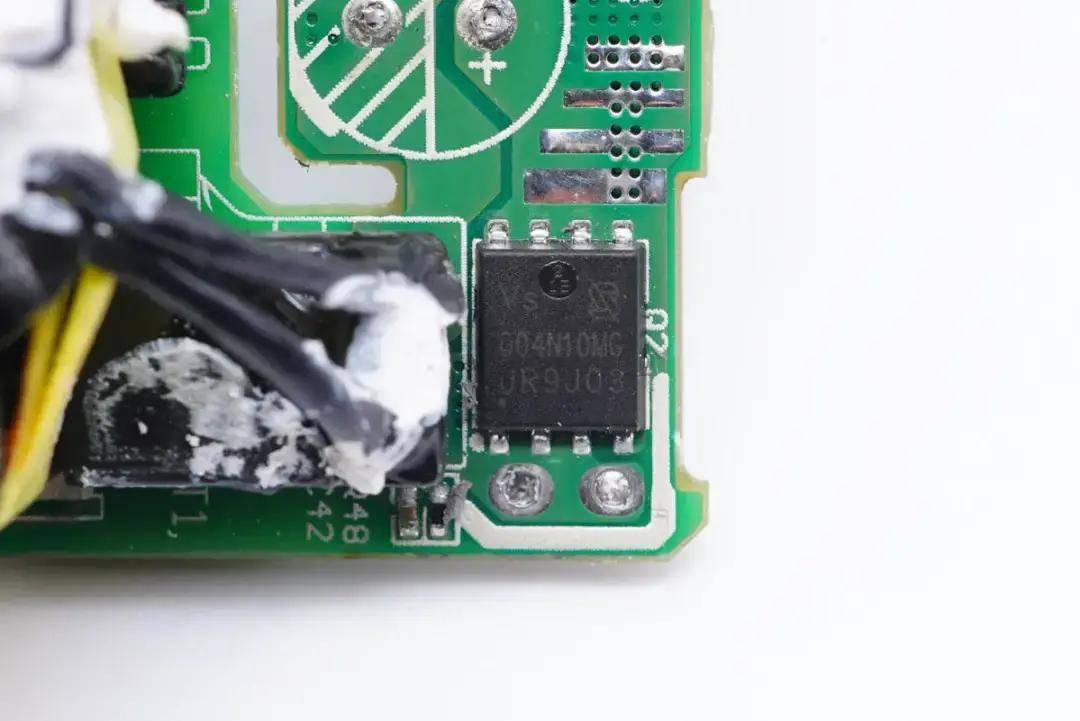

威兆半导体VSP004N10MS-G

威兆半导体VSP004N10MS-G是一颗NMOS，耐压100V，导阻3.8mΩ，采用PDFN5*6封装。

充电头网通过拆解了解到，威兆半导体VSP004N10MS-G导入小米11 Pro/Ultra标配67W快充充电器、小米新款67W快充充电器、小米67W 1A1C UFCS氮化镓充电器、小米13 Ultra原装90W氮化镓充电器供应链。

应用案例：

1、拆解报告：小米11 Pro/Ultra标配67W快充充电器

2、拆解报告：小米新款67W快充充电器

3、拆解报告：小米67W 1A1C UFCS氮化镓充电器

4、拆解报告：小米13 Ultra原装90W氮化镓充电器

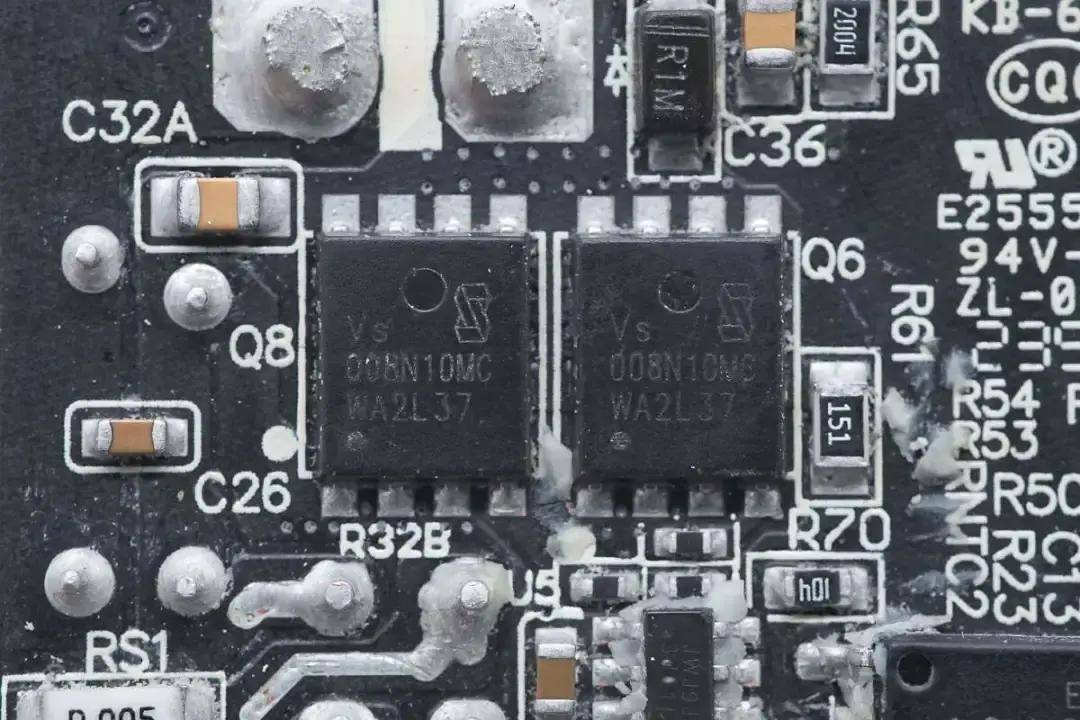

威兆半导体VSP008N10MSC-G

威兆半导体VSP008N10MSC-G是一颗耐压100V的NMOS，导阻6.5mΩ，采用PDFN5*6封装。

充电头网通过拆解了解到，威兆半导体VSP008N10MSC-G打入小米140W氮化镓快充充电器供应链。

应用案例：

1、拆解报告：小米140W氮化镓快充充电器

充电头网总结

从以上的拆解汇总可以看出，威兆半导体100V低压MOS凭借出色的导通性能、优异的热特性以及高可靠的封装结构，已成为小米PD快充方案中的核心器件之一，覆盖3.8~6.5mΩ导阻范围，兼顾高效率与低损耗，能够满足不同功率段充电器的设计需求。
