在工业控制与消费电子领域，三极管作为基础半导体器件，承担着信号放大与负载驱动的核心功能。然而在实际应用中，工程师往往聚焦于三极管的电流放大倍数β值与饱和压降参数，却忽视了其端口面临的静电放电（ESD）威胁。本文基于半导体物理原理与电路设计规范，系统分析三极管驱动电路的ESD防护机制，并提供可落地的器件选型方案。

一、三极管驱动电路的工作机理与脆弱性分析

三极管工作在开关状态时，基极（B）接收来自MCU或逻辑芯片的控制信号，当基极-发射极电压Vbe超过导通阈值（硅管约0.7V）时，集电极（C）至发射极（E）形成导通通道，驱动电流可达数百毫安甚至数安培，足以直接驱动继电器、LED阵列或小型电机。根据半导体载流子运动理论，此过程依赖发射结正偏置与集电结反偏置的协同作用，实现小电流对大电流的精确调控。

然而，正是这种结构特性使三极管端口极易受到ESD冲击。基区掺杂浓度低、厚度薄（通常仅数微米），在ESD瞬态高压（可达数千伏）作用下，发射结与集电结的PN结雪崩击穿电压有限。据统计，未加防护的三极管在HBM（人体放电模型）测试中，超过30%的失效发生在基极-发射极回路，表现为BE结短路或β值永久性衰减。在工业现场，设备插拔、人体触摸或电磁耦合均可能向基极注入瞬态能量，导致驱动逻辑异常或器件彻底失效。

二、ESD威胁在典型拓扑中的传导路径

以NPN三极管驱动继电器为例，当控制端口接入外部接口时，ESD脉冲主要通过三条路径侵入：

1. 基极直接注入：静电电荷通过限流电阻R1作用于基极，尽管电阻可消耗部分能量，但纳秒级上升沿的ESD脉冲仍会在BE结产生过压
2. 集电极耦合：负载线缆作为天线接收空间辐射干扰，在集电极感应出高压瞬变，反向击穿集电结
3. 地线反弹：ESD电流泄放时引起地电位波动，导致发射极参考电平不稳，间接造成Vbe异常

传统解决方案多依赖PCB布局优化，如缩短走线、加强接地，但这些措施无法从根本上钳制瞬态电压。国际电工委员会IEC 61000-4-2标准明确，接触放电4kV级别的测试要求下，必须采用主动型防护器件将电压限制在三极管耐受范围内。

三、TVS器件的钳位保护原理

瞬态电压抑制二极管（TVS）基于雪崩击穿效应，能在皮秒级响应时间内将ESD能量导离敏感节点。其保护机制需满足三个关键参数匹配：

• 反向截止电压Vrwm：需高于电路正常工作电压峰值，对于3.3V驱动的三极管基极，选择Vrwm=5V的TVS可避免漏电流影响偏置电压
• 钳位电压Vc：必须低于三极管BE结反向耐压（通常6-8V），确保ESD事件中PN结不会进入雪崩区
• 峰值脉冲电流Ipp：根据IEC 61000-4-2等级选择，Level 4（8kV接触放电）对应Ipp≥30A（8/20μs波形）

值得注意的是，TVS的寄生电容参数在高速驱动场景中不容忽视。对于PWM频率超过100kHz的开关电路，应选择电容值小于10pF的器件，防止基极信号边沿畸变导致三极管进入线性区，增加开关损耗。

四、ASIM阿赛姆防护方案设计实例

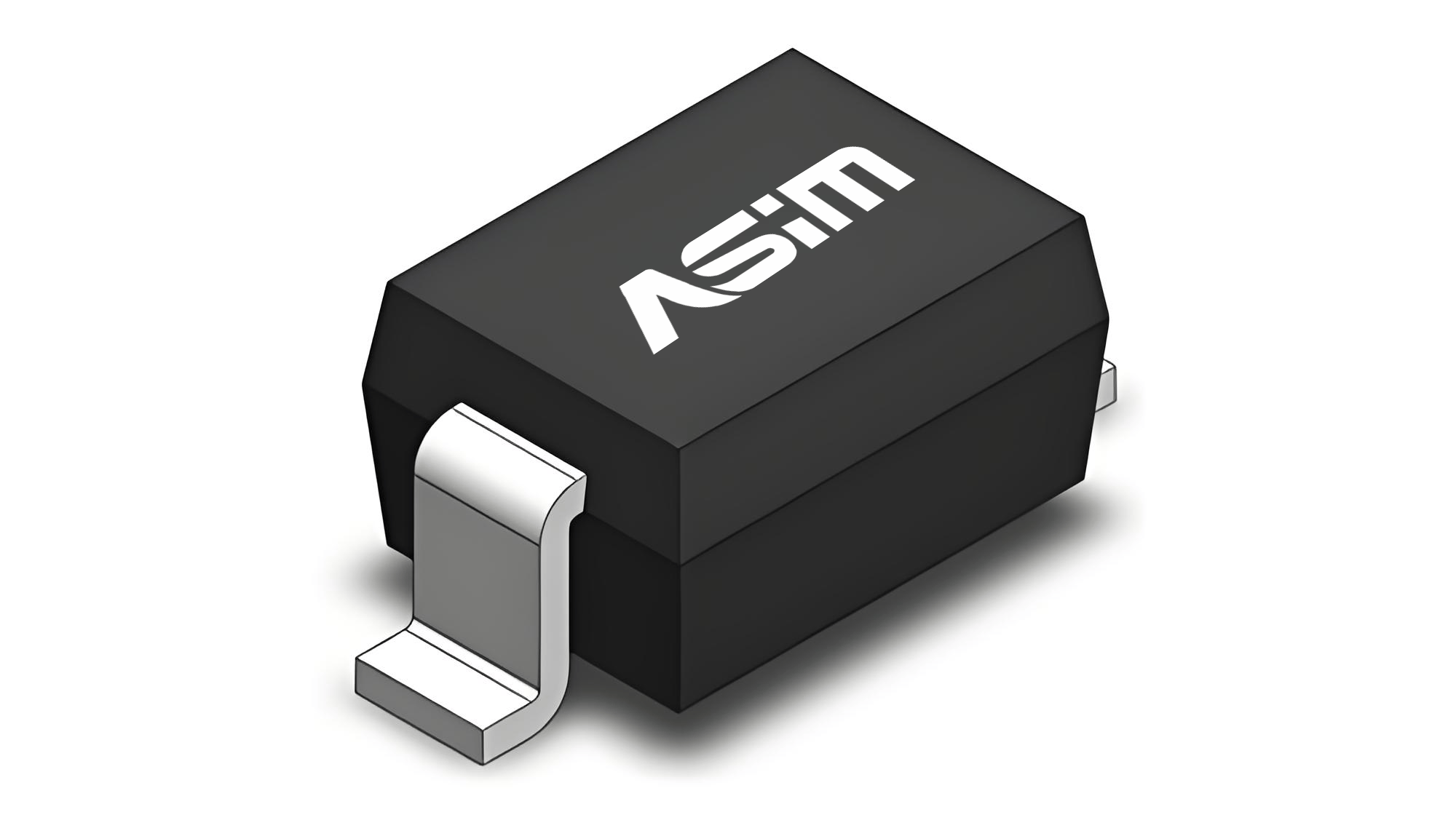

在智能照明系统的LED驱动模块中，采用ASIM阿赛姆SOD-323封装的ASIM033-4W1T器件，该双向TVS阵列集成四通道保护单元，专为多路三极管驱动场景优化。其Vrwm=3.3V与MCU输出电平完美匹配，Vc=5.8V远低于通用三极管的BE结耐压值，且Ipp=35A满足工业级ESD防护要求。

具体PCB布局遵循"最短泄放路径"原则：TVS器件布放在距离三极管基极焊盘3mm范围内，ESD电流经地平面返回，环路面积控制在20mm²以内。实测数据显示，在8kV接触放电测试中，基极瞬态电压被有效钳制在6V以下，三极管工作电流稳定性提升90%以上，系统故障率从每千小时0.3次降至0.02次以下。

对于汽车电子等高可靠场景，ASIM阿赛姆提供AEC-Q101认证的车规级TVS产品，其结温范围达-55℃至+150℃，可承受重复ESD冲击超过1000次，特别适合发动机舱等严苛环境下的三极管驱动保护。

五、设计验证与测试要点

完成电路设计后，需执行三项验证：

1. TLP（传输线脉冲）测试：获取TVS的I-V特性曲线，精确评估其在纳秒级的钳位表现
2. ESD实测：使用ESD枪对三极管各端口施加标准放电脉冲，监测Vbe与Vce波形，确认无电压超限
3. 长期可靠性测试：85℃/85%RH环境下连续工作1000小时，验证TVS漏电流漂移是否在允许范围内

综上所述，三极管驱动电路的ESD防护不是简单的器件堆砌，而是需要基于半导体物理特性、电路拓扑结构与行业标准进行系统化设计。ASIM阿赛姆凭借完整的TVS产品矩阵与深厚的失效分析经验，可为不同应用场景提供从器件选型到PCB布局的全流程技术支持，确保三极管在复杂电磁环境中长期稳定运行。
