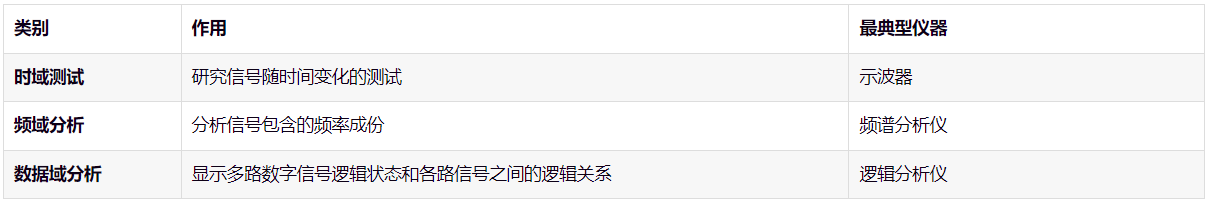

1、概述

普源示波器：

2、示波器工作原理

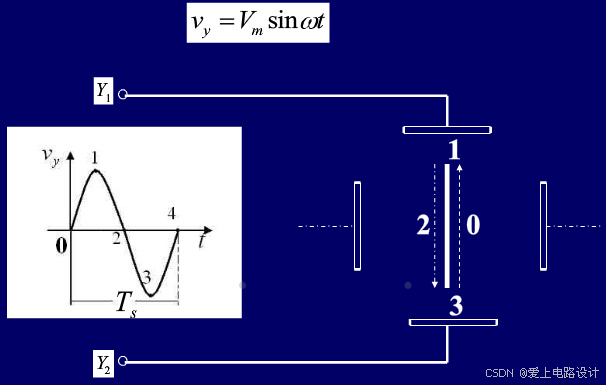

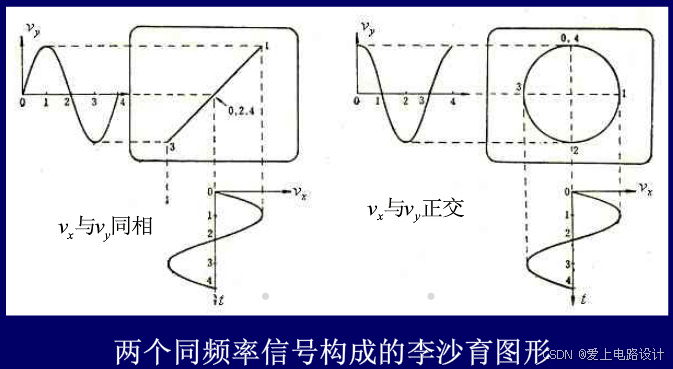

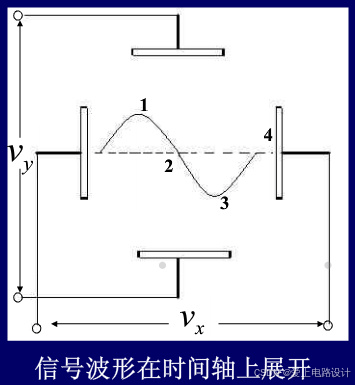

假设 Vy = Vmsinωt，即为加到 Y偏转板上的电压，则电子束就会在 Y方向按正弦规律变化，任一瞬间的偏转距离正比于该瞬间 Y偏转板上的电压。

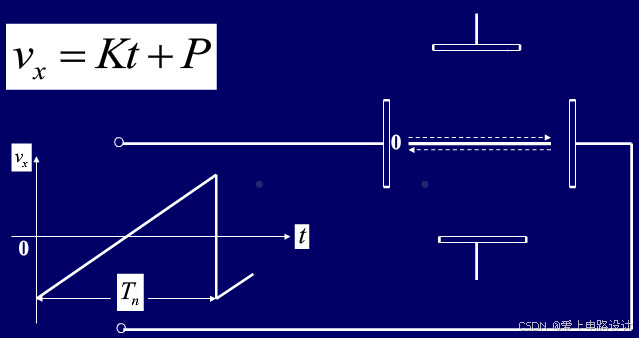

假设在 X偏转板上加一随时间而线性变化的电压，即锯齿波电压，那么光点在 X方向偏转的距离变化反映了时间的变化，光点在荧光屏上构成反映时间变化的直线。

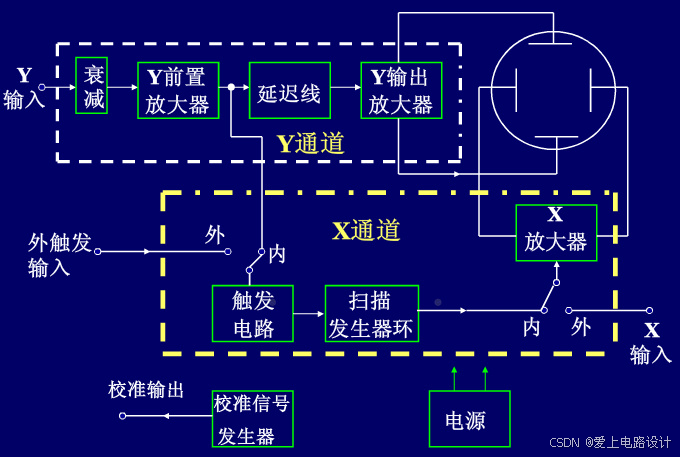

3、通用示波器原理框图

4、示波器的探头

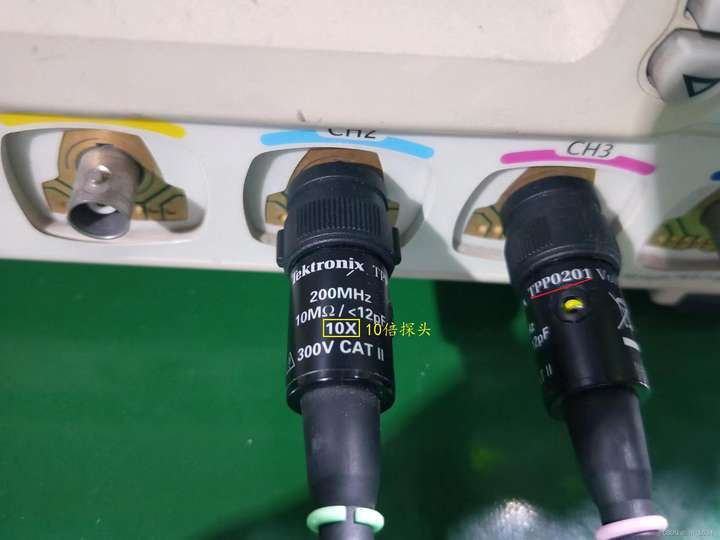

泰克 Tektronix TPP0201 无源探头：200MHz，300Vpk（测市电 220V会削顶），和几十块钱的没法比哦。

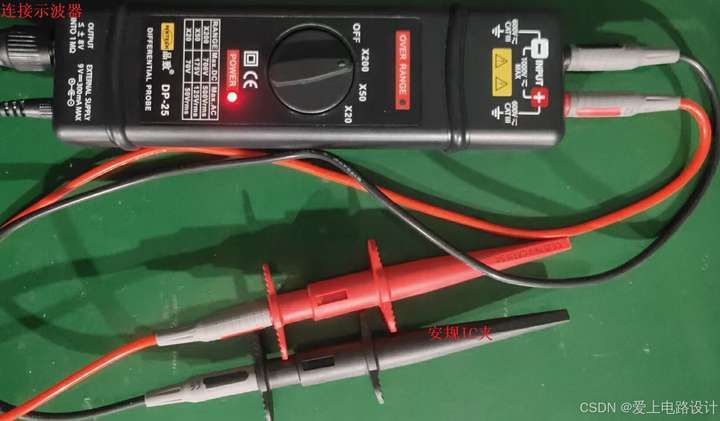

DP-25 高压差分探头：广州德肯电子

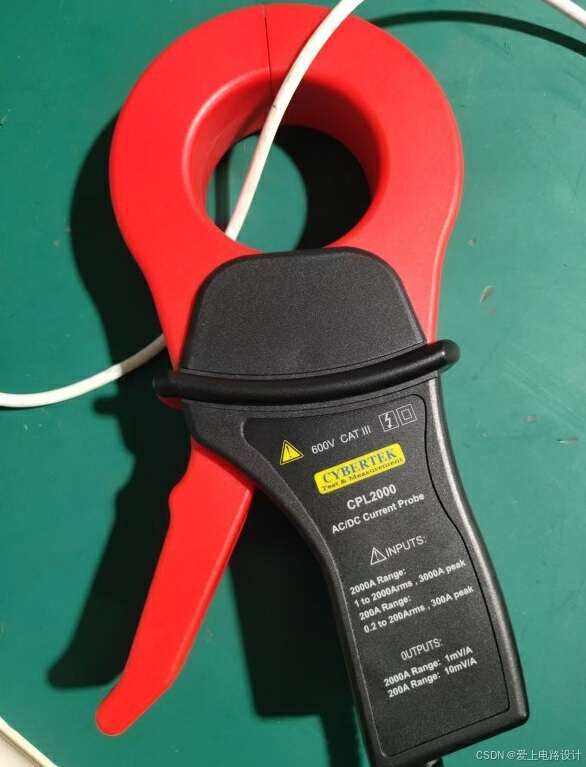

CPL2000 电流探头：深圳知用电子

5、使用前准备

1）将示波器电压探头连接到下图红色框位置

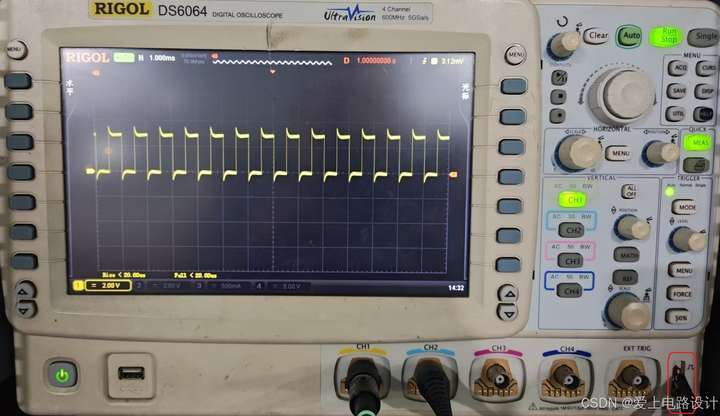

可见图形出现上冲与下冲现象，这是不正常的。

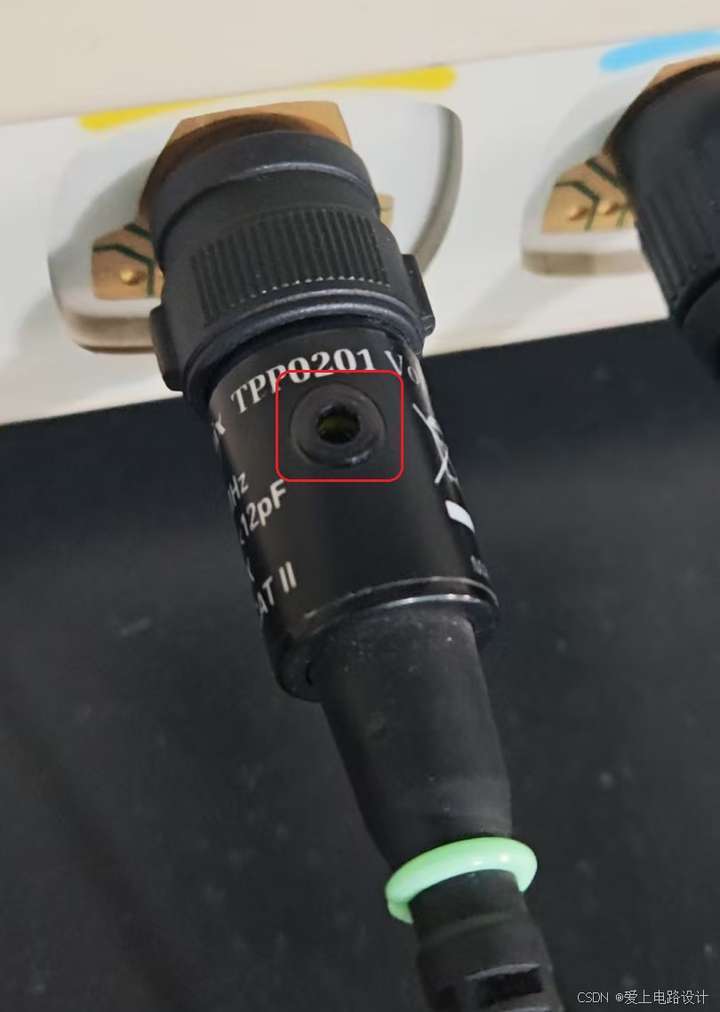

2）使用无感一字螺丝刀进行调节

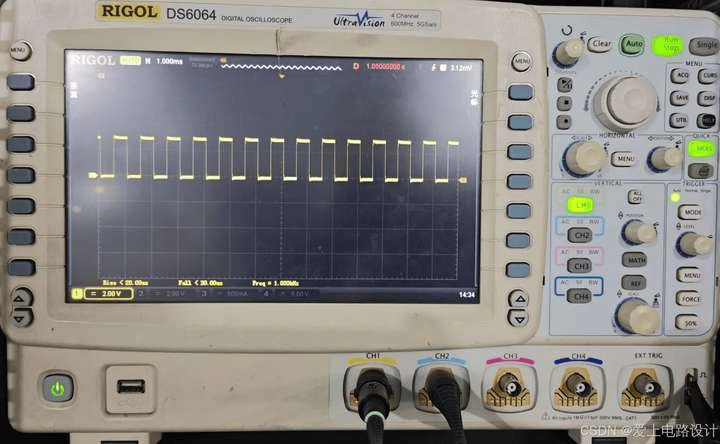

3）使得波形呈现下图的样子

它是一个标准的3V/1kHz的方波（50%占空比），常用来校准示波器。

6、示波器的触发★

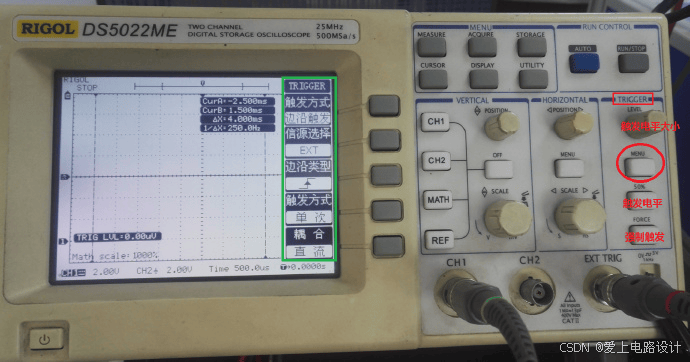

1）边沿触发

（1）这是最基础、最常用的触发方式。它检测信号穿过触发电平的瞬间，并可以选择是上升沿、下降沿或两者。

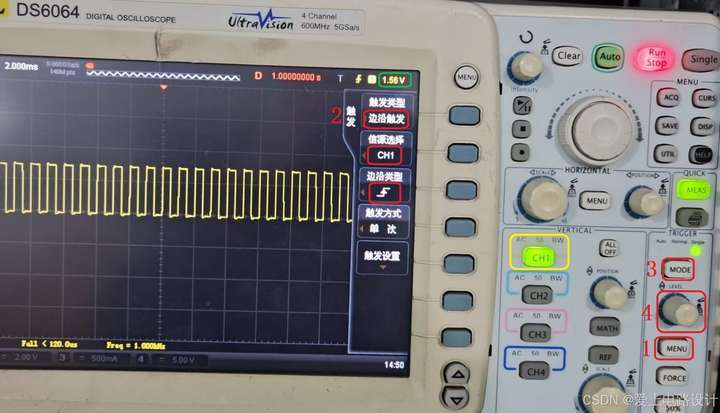

（2）按 1处的“MENU”，示波器的显示界面将会显示“触发”。如下图黄色框所示，当前只打开“CH1”，即通道1，所以“信源选择”就是“CH1”。

（3）“触发类型”我们选择“边沿触发”；“边沿类型”选择上升沿。

（4）“触发方式”通过 3处的“MODE”选择，分别有：自动、普通、单次，当前设置为：单次。

（5）4处的旋钮用于设置触发电平，会看到一条水平的虚线在上下移动，这条线就是触发电平线。当前触发电平值为 1.56V，如下图绿色框所示。

这样的话，只要测试脉冲的上升沿达到 1.56V，就会触发单次捕捉。

2）外部触发

按上图绿色框设置好后，显示屏左上角“WAIT”闪动，当前处于“STOP”状态；此时 EXT TRIG 外部输入的信号上升沿的时候，捕获 CH1 的输入信号。

7、市电的测量

1）注意事项

认知市电：了解市电的供电线路及原理，有助于安全用电，安全测量！本文画了几个图，看懂了就会测量市电！

火线、零线和地线：

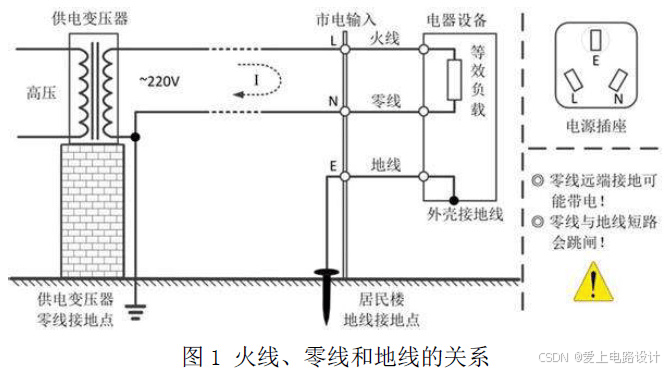

我国的市电（居民用电）规格为交流 220V@50Hz，供电线路由火线、零线和地线组成，它们的关系如图1 所示。

火线（L）：也称相线，由发电站或变电站提供，电压220V，人体接触会有危险；

零线（N）：为火线提供回路，在发电站或变电站端接地；由于是远端接地，因此在居民楼用户端电位不一定为零，可能带弱电，但相对安全；

地线（E）：零电势参考点，在居民楼用户端接大地，零电压，绝对安全。

2）测量方法

第一、错误的测量方法

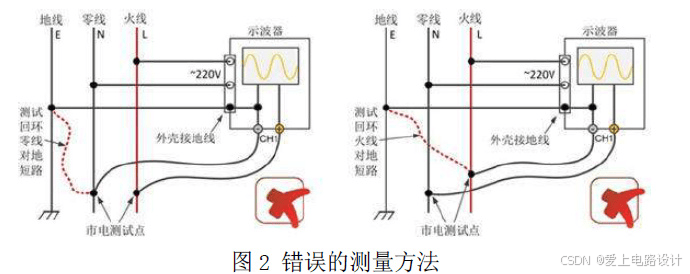

普通的示波器没有隔离，外壳金属端与探头的负端（地）均与地线相连，如图2 所示，当用示波器直接对零线和火线测量时，就会间接地把零线或火线对地线短路（等效于图中红色虚线），非常危险。因此，示波器是不能直接测量市电的。

第二、浮地测量方法

这里介绍的方法具有一定的危险性，如若操作不当可能引发触电事故，慎重使用。

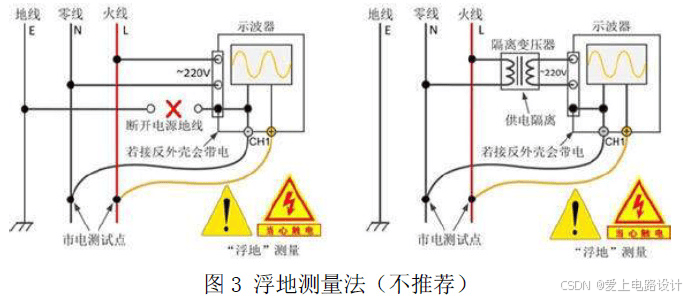

如图3 所示，通过将示波器的电源地线人为断开（可以用两芯电源插排供电）或使用隔离变压器的方法对示波器供电，达到断开测量回环的目的，实现“浮地”测量。

一般多用此法，操作较为简便，但注意触电危险。如果此时是用一个二插的插线排，零线处可能会是火线，这样就会发生短路。

第三、推荐的测量方法

对普通示波器基于安全角度考虑，使用“A-B”法和高压差分探头对市电测量是非常安全的，下面分别对其进行介绍。

“A-B”伪差分测量：

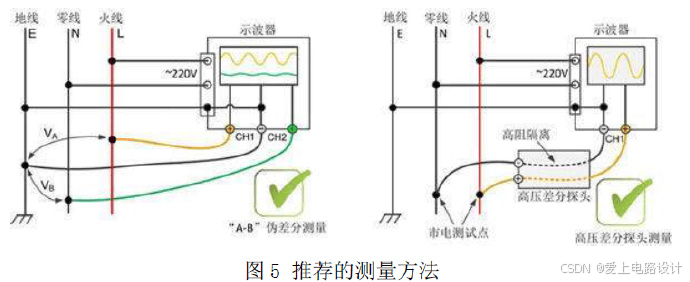

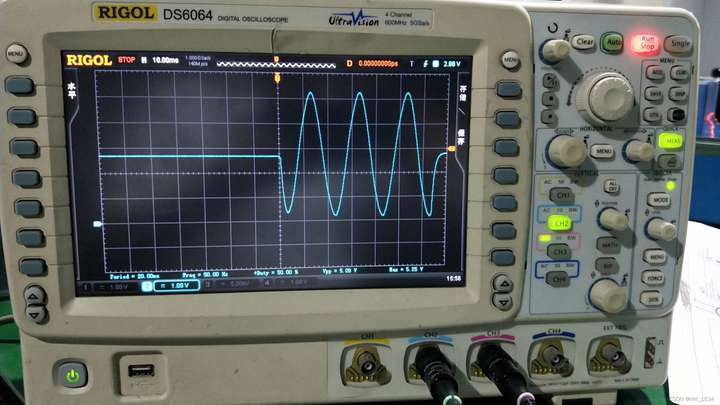

采用普通无源探头应用“A-B”法对市电进行测量时，应将两通道探头的负端（地）均接至电源地线，一个通道的探头探针（正端）接零线，另一个通道的探头探针（正端）接火线（如图5 左所示），则两通道的测量差值即为市电波形。

第四、高压差分探头测量

应用高压差分探头测量市电，火线和零线测试点正反接都没关系。探头内部通过高阻的方式将测量端的地和示波器的地隔离开来，不会造成短路问题，测量方式如图5 右侧所示。高压差分探头是最佳的推荐方式，安全方便，但价格会比较昂贵。

8、数学运算功能

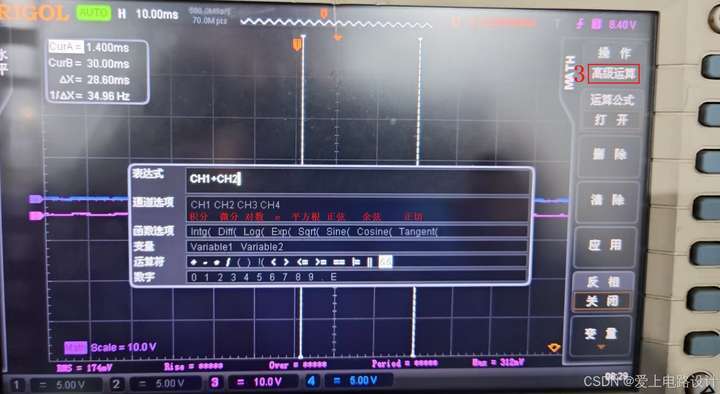

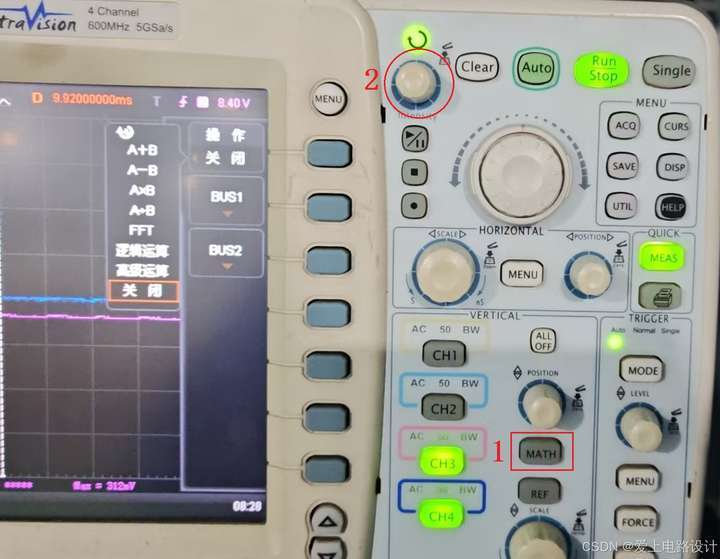

以普源 RIGOL DS6064 示波器说明数学运算功能，如下面的图示。

9、采样速率

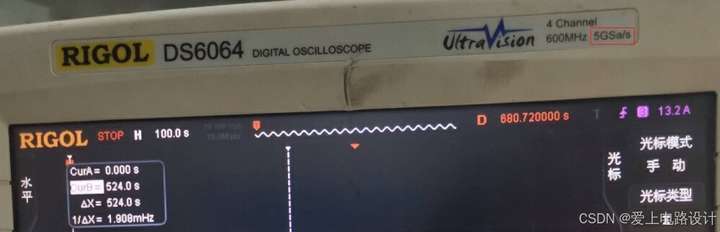

S/s 或 Sa/s 就是 Sample/second，每秒钟的采样数。M = 10^6，G = 10^9。比如 5GSa/s 指示波器 1秒采集 5G个点，也就是 1秒采集 5亿个点。

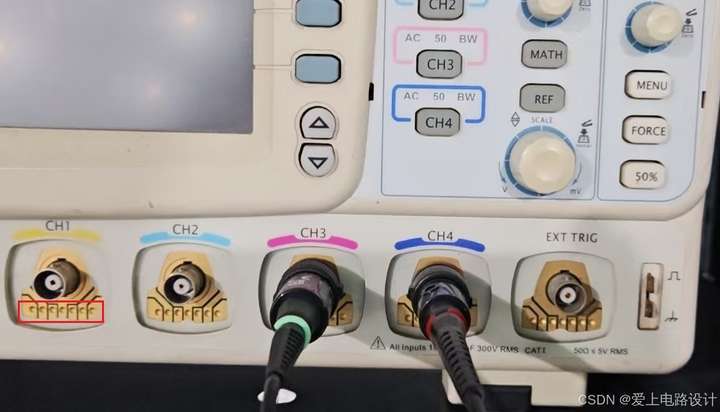

10、小铜点

配合有源探头的同轴模拟接口之外的信号接口，含电源、通信，也许还有同步用的时钟。
