前言

近期充电头网采购了一款DELL戴尔笔记本原装130W氮化镓电源适配器，属于戴尔旗下高端笔记本品牌Alienware外星人M17 R3、X14 R1等机型的标配电源，采用最新的氮化镓技术方案设计打造，能够提供最大20V6.5A 130W连续输出。

并且由于配备的USB-C输出线，还支持PD3.0快充，还能适用于部分游戏笔记本，商务笔记本以及轻薄笔记本，此外也可给平板和手机充电。下面充电头网就对戴尔这款电源适配器进行详细拆解，一起来看看具体的做工用料。

戴尔130W氮化镓电源适配器开箱

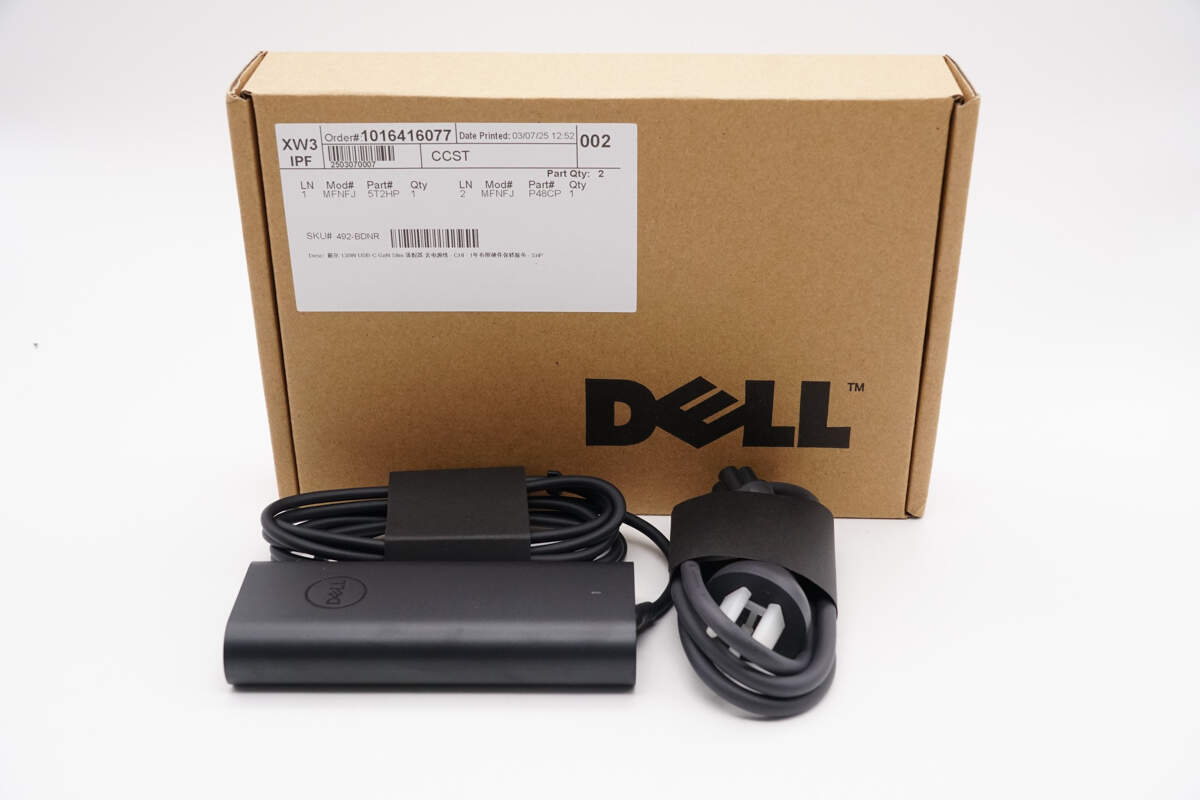

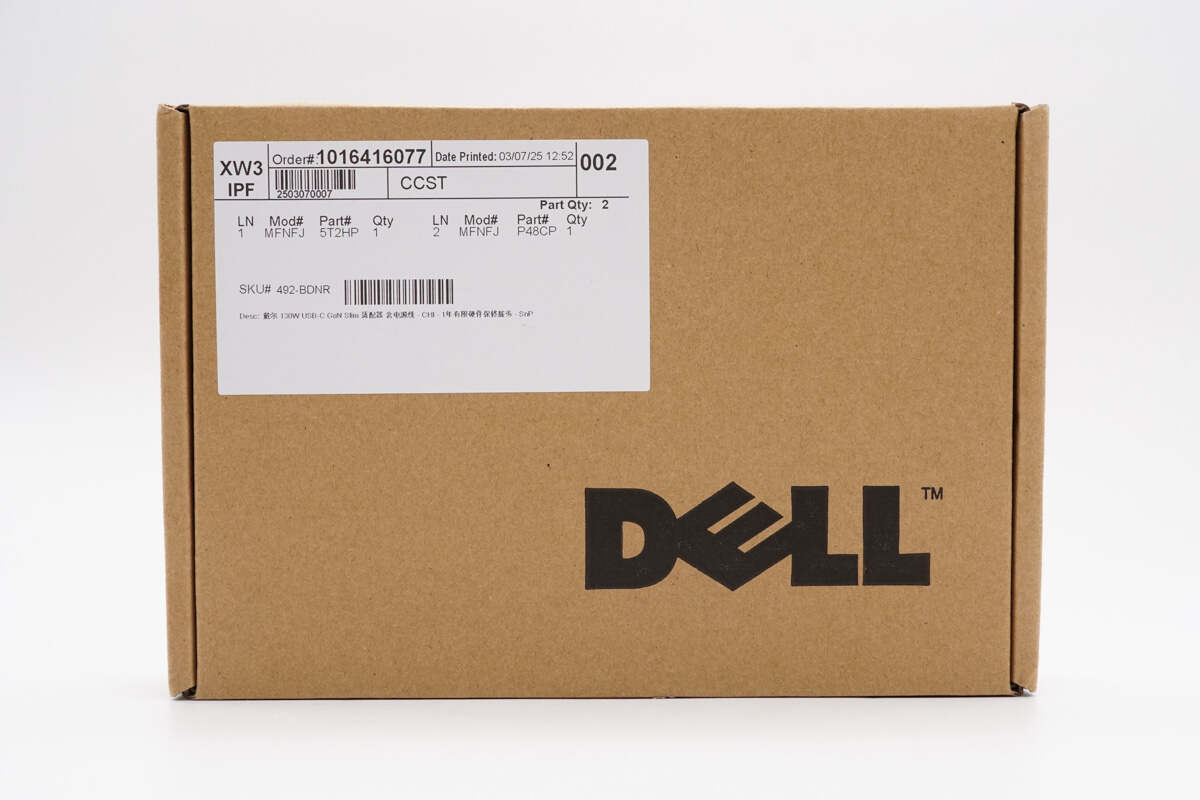

产品采用牛皮纸盒包装，顶部印有DELL品牌以及贴有产品信息贴纸。

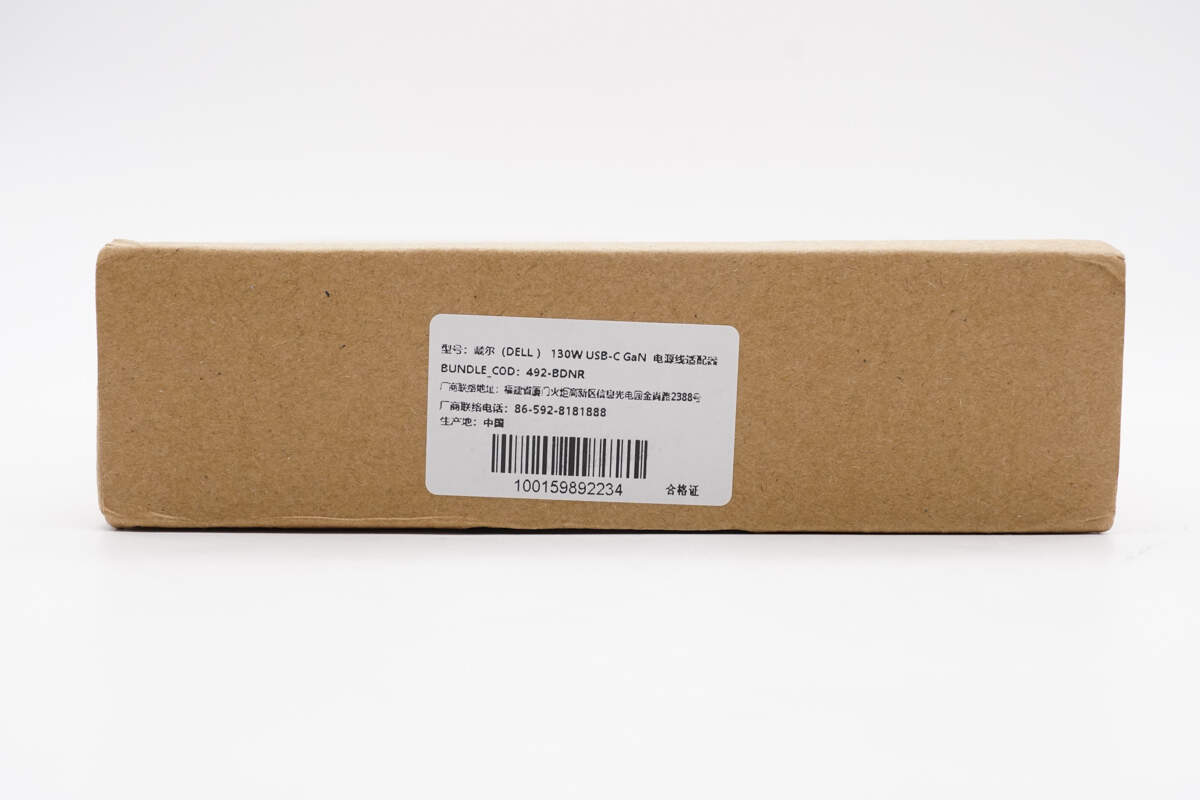

侧面贴有印有产品型号、名称、厂商信息的贴纸。

包装内仅有戴尔130W氮化镓电源适配器，电源线与机身为分离式设计。

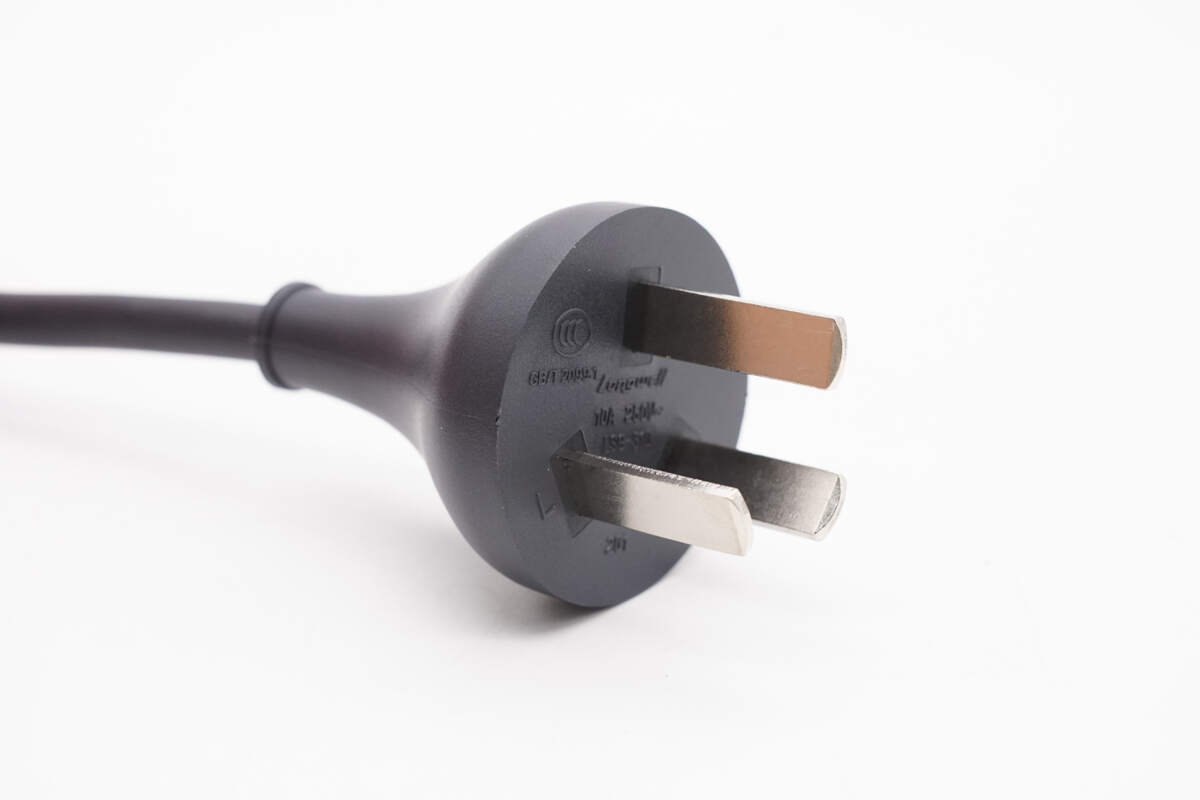

电源线一端为三脚插头，制造商为Longwell良维，规格为10A 250V~，通过了CCC认证。

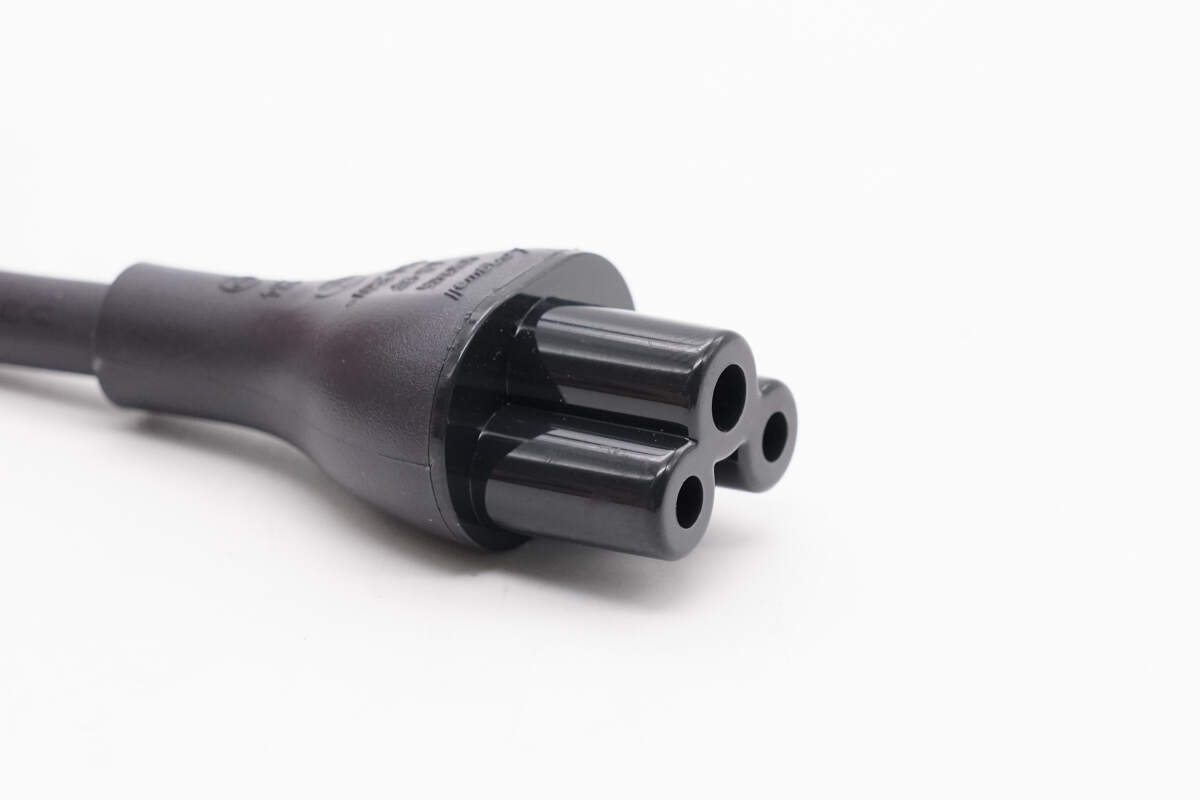

线缆另一端为梅花插头。

线缆另一端为梅花插头。

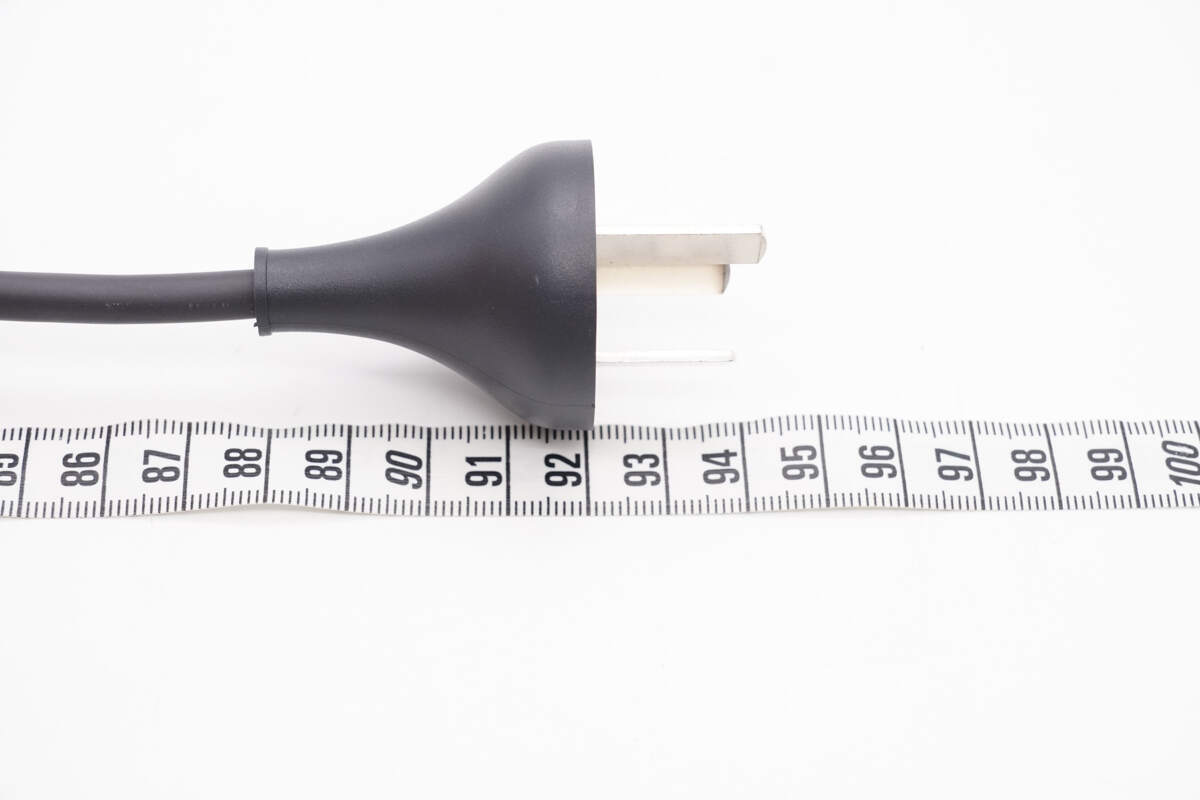

实测电源线长度为94cm。

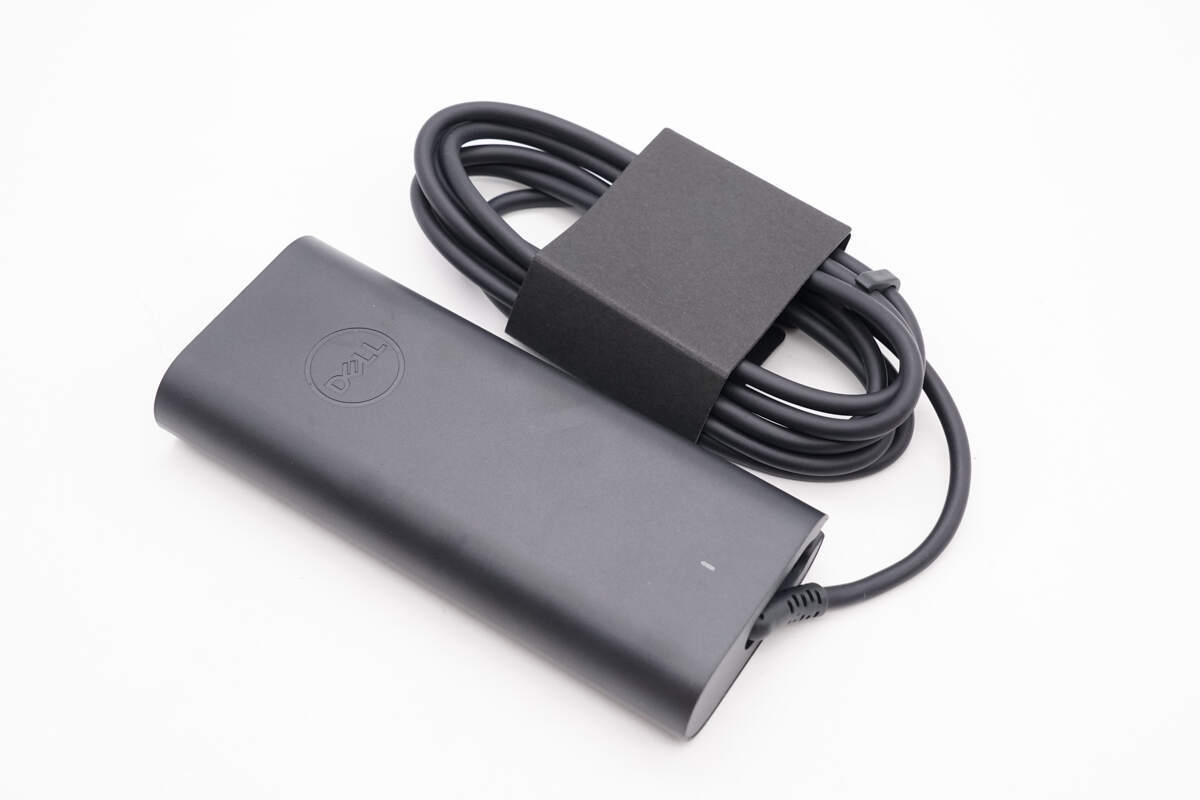

戴尔130W氮化镓电源适配器延续自家笔记本电源经典外观样式设计，机身表面磨砂抗指纹，两侧弧面设计，同时顶部设计有品牌和指示灯。

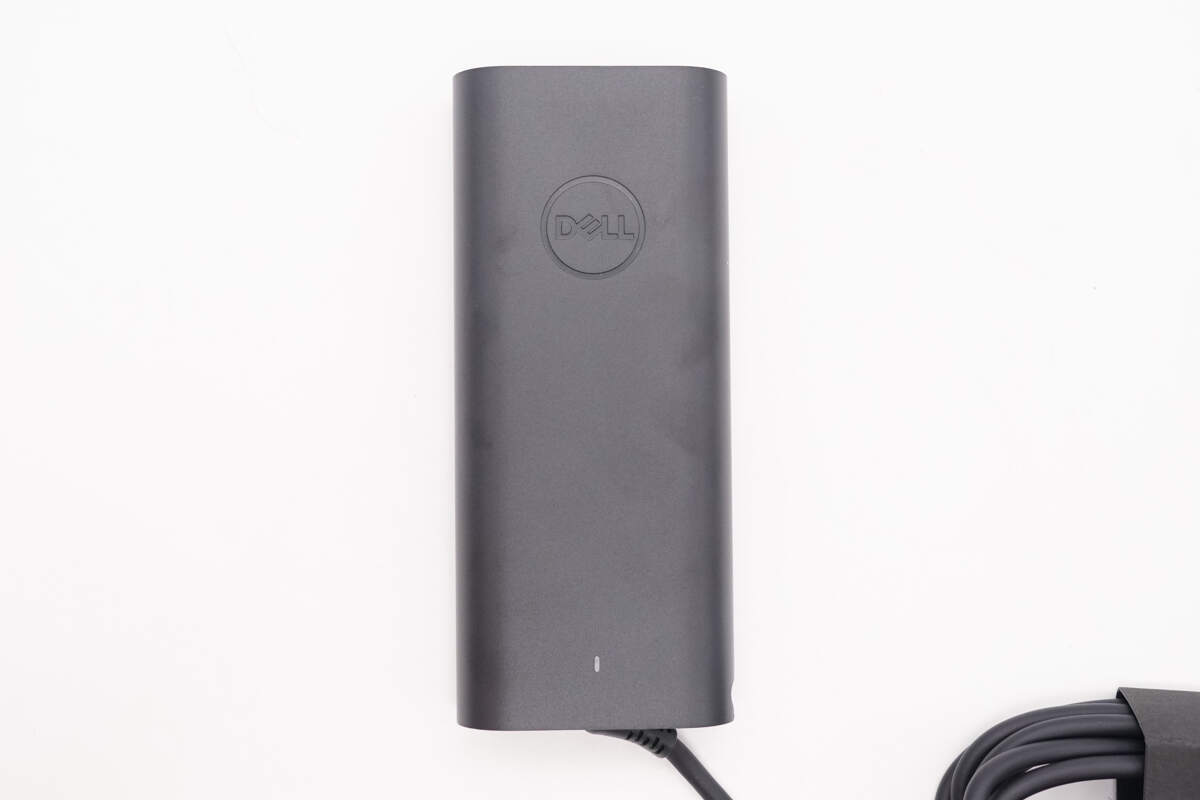

机身顶面设计有DELL品牌logo。

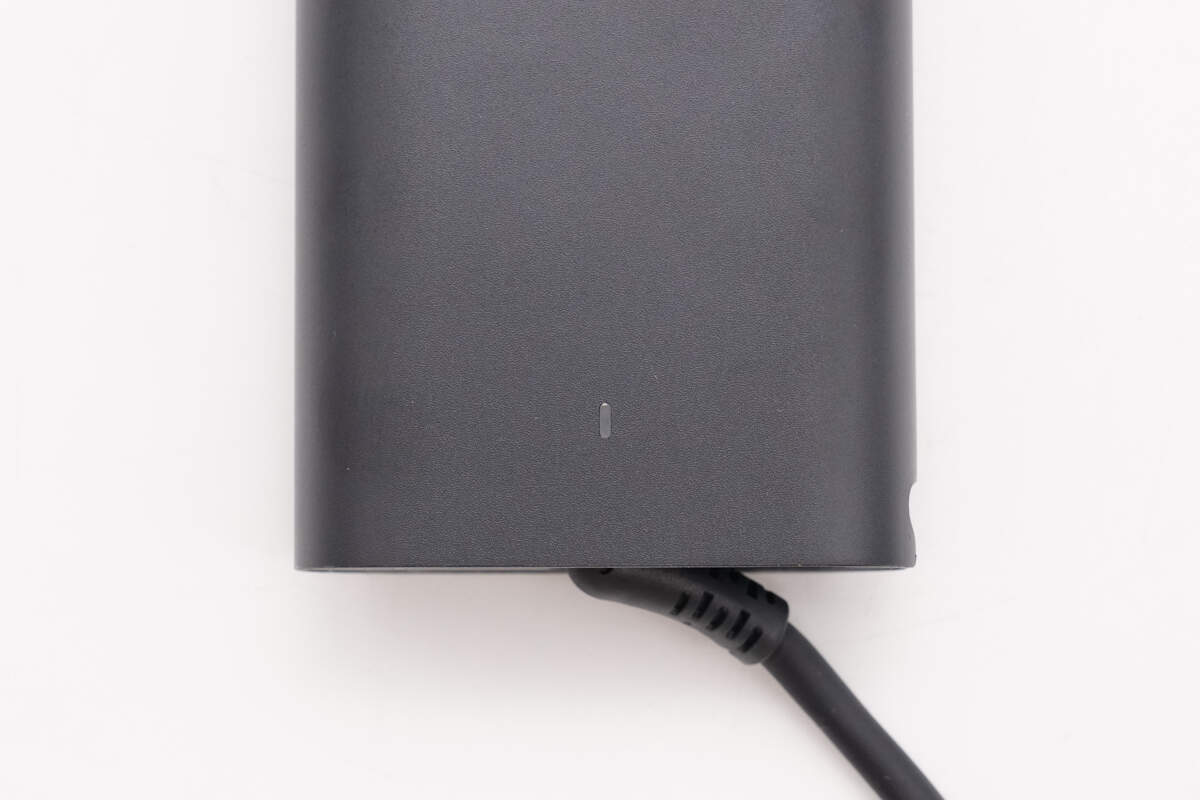

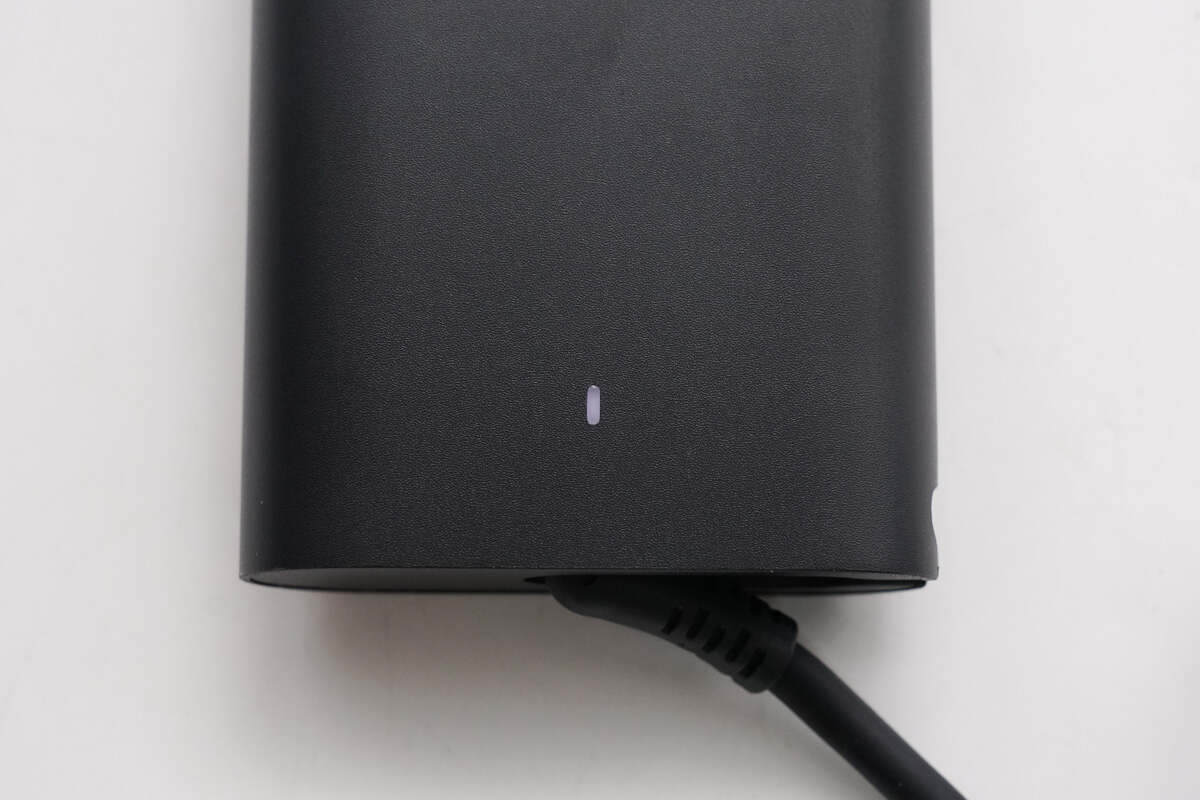

另一端边缘处设有指示灯。

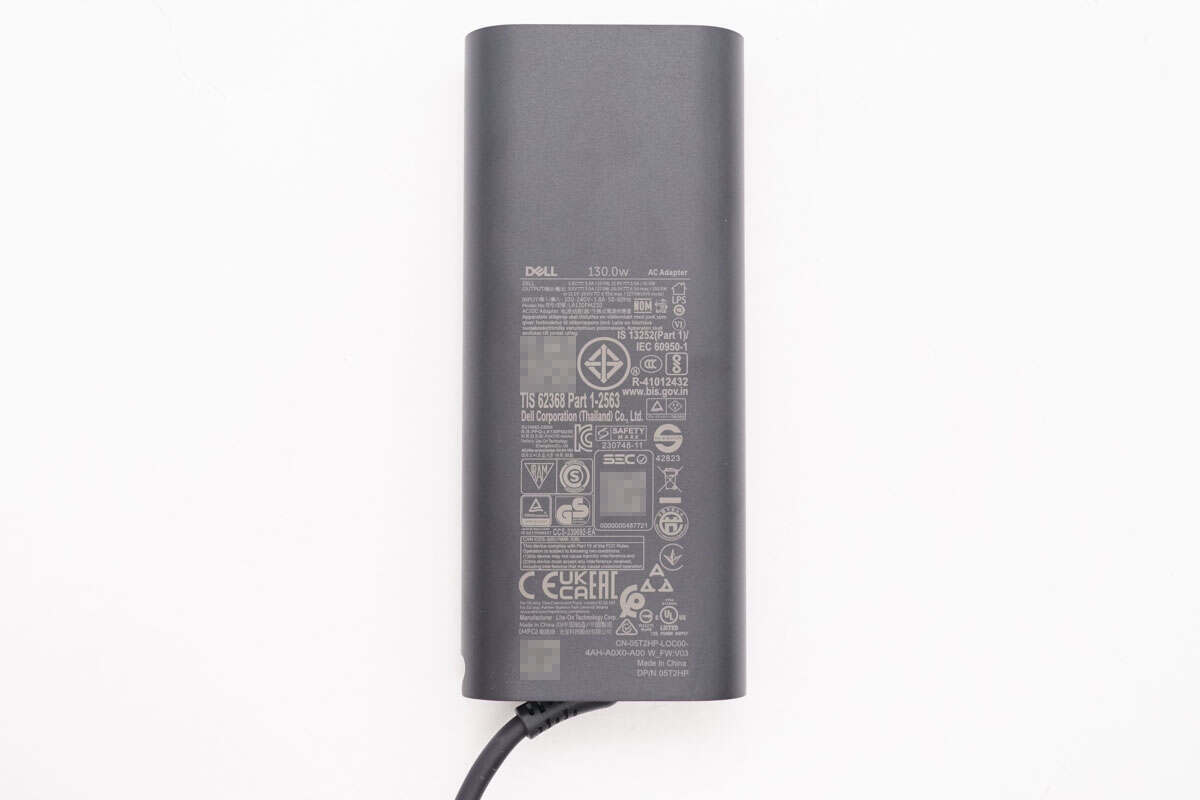

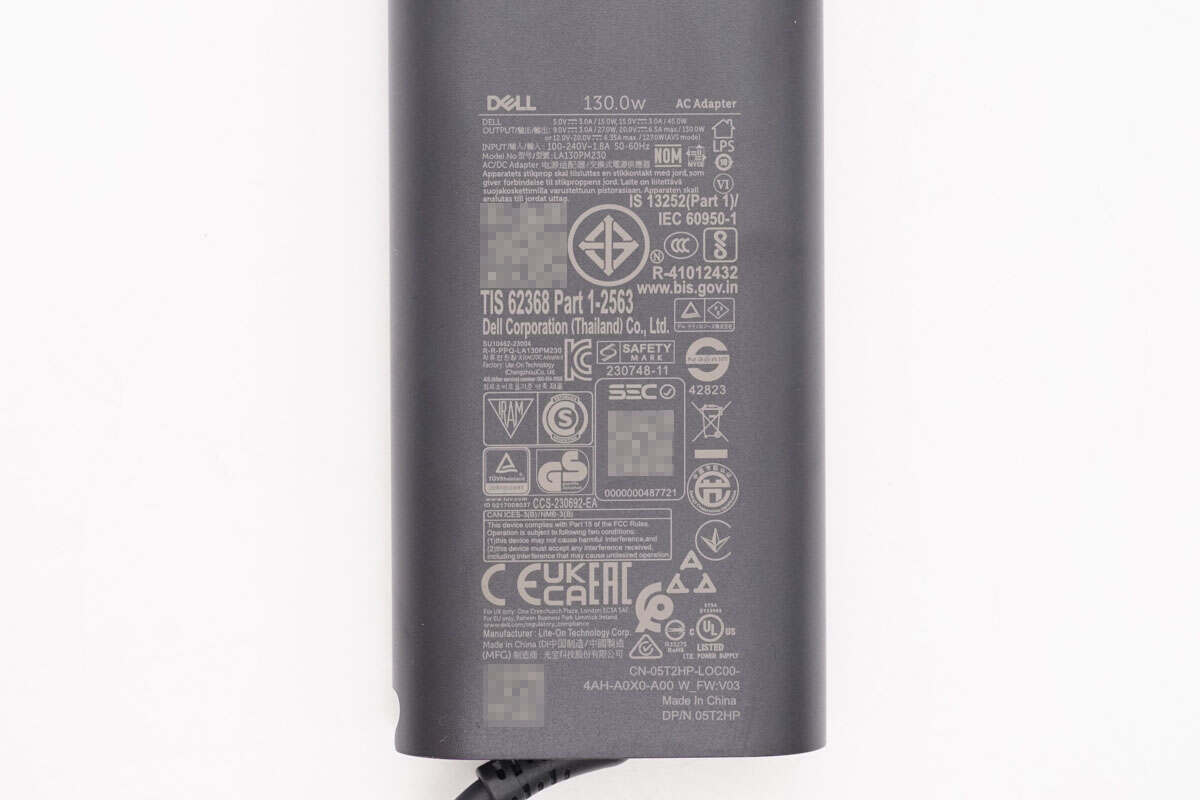

底部印有电源适配器铭牌信息。

产品参数特写

型号：LA130PM230

输入：100-240V~50/60Hz 3A

输出：5V3A、 9V3A、 15V3A、20V6.5A Max

AVS：12-20V6.35A 127W Max

制造商：光宝科技股份有限公司

产品已经通过了CCC、CE、EAC、CP、PES、NOM、NYCE认证。

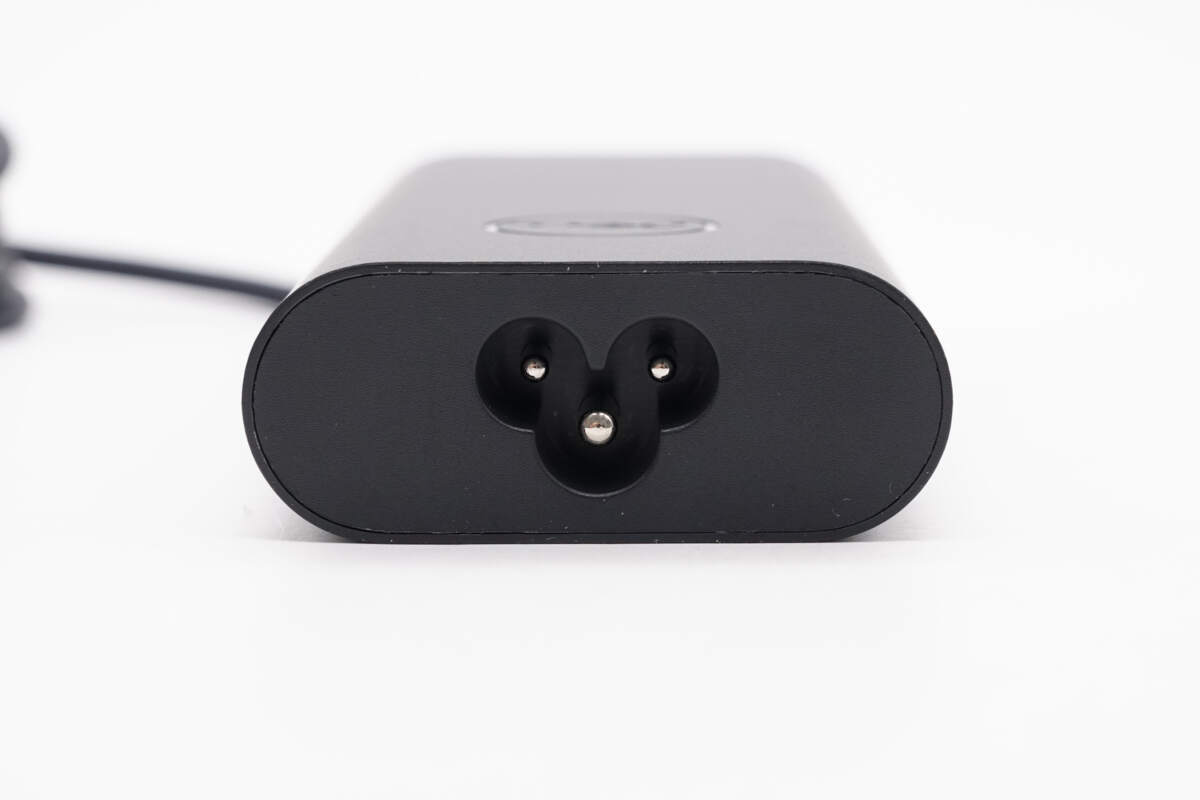

电源适配器机身一端设有梅花插口。

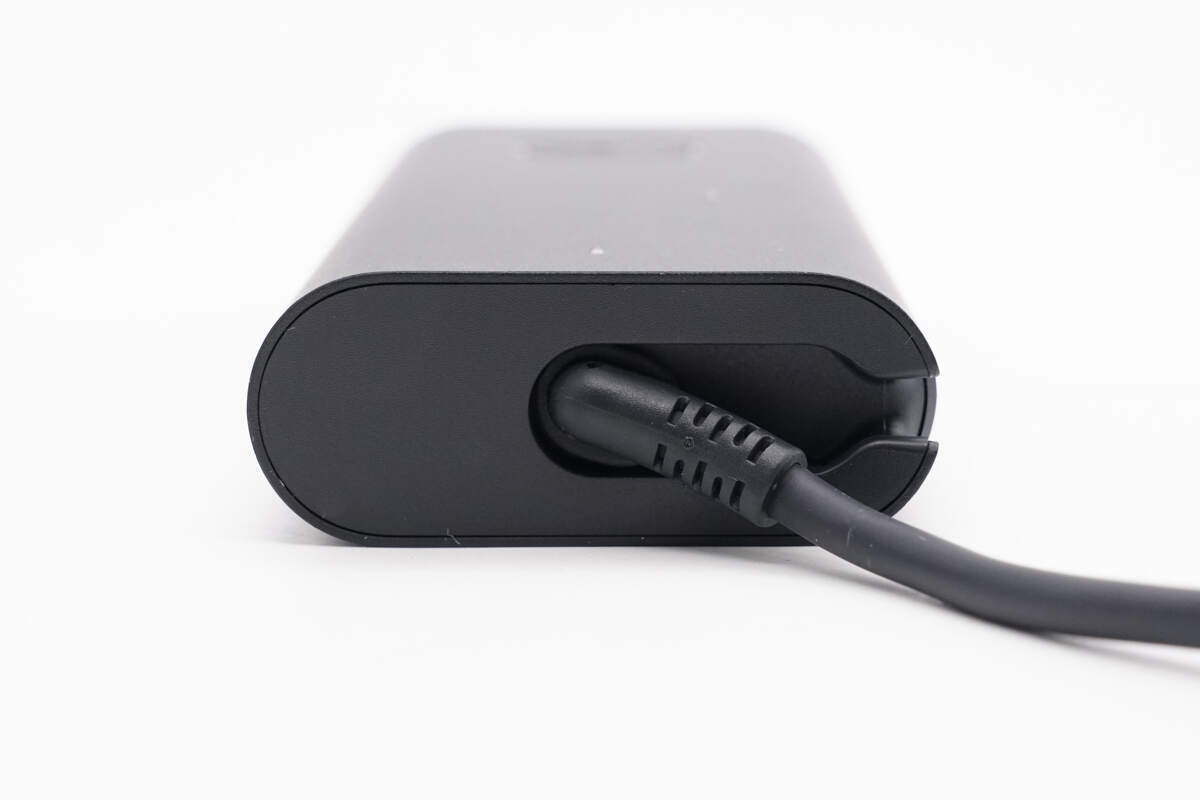

另一端设有输出线保护槽，线缆做了抗弯折保护处理。

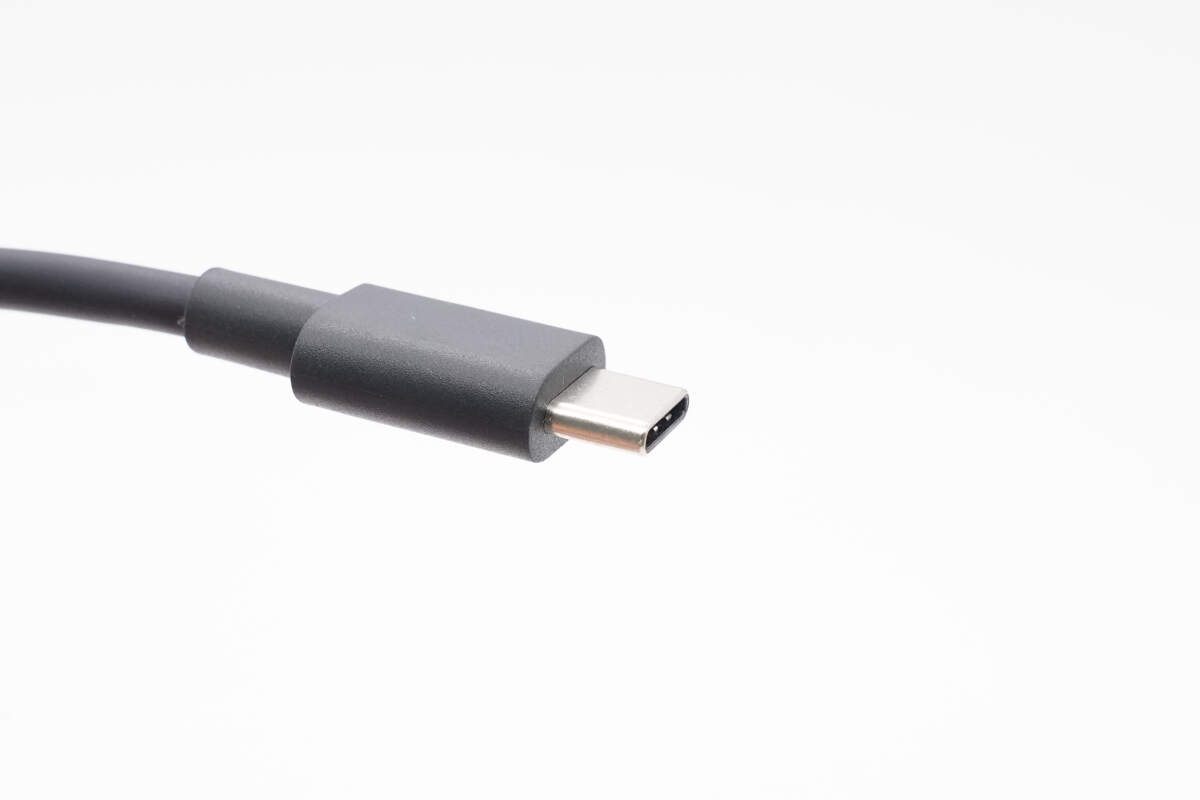

USB-C端子外壳磨砂工艺处理，方便插拔。

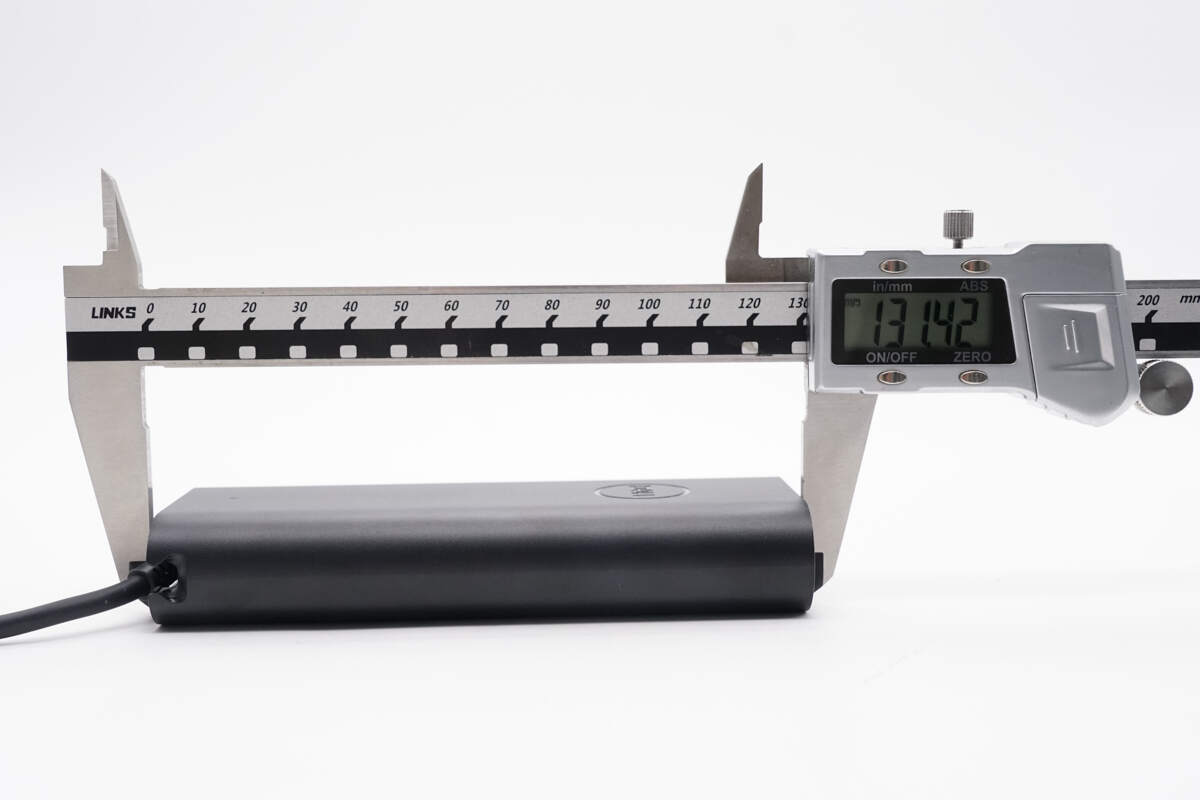

实测电源适配器机身长度为131.42mm。

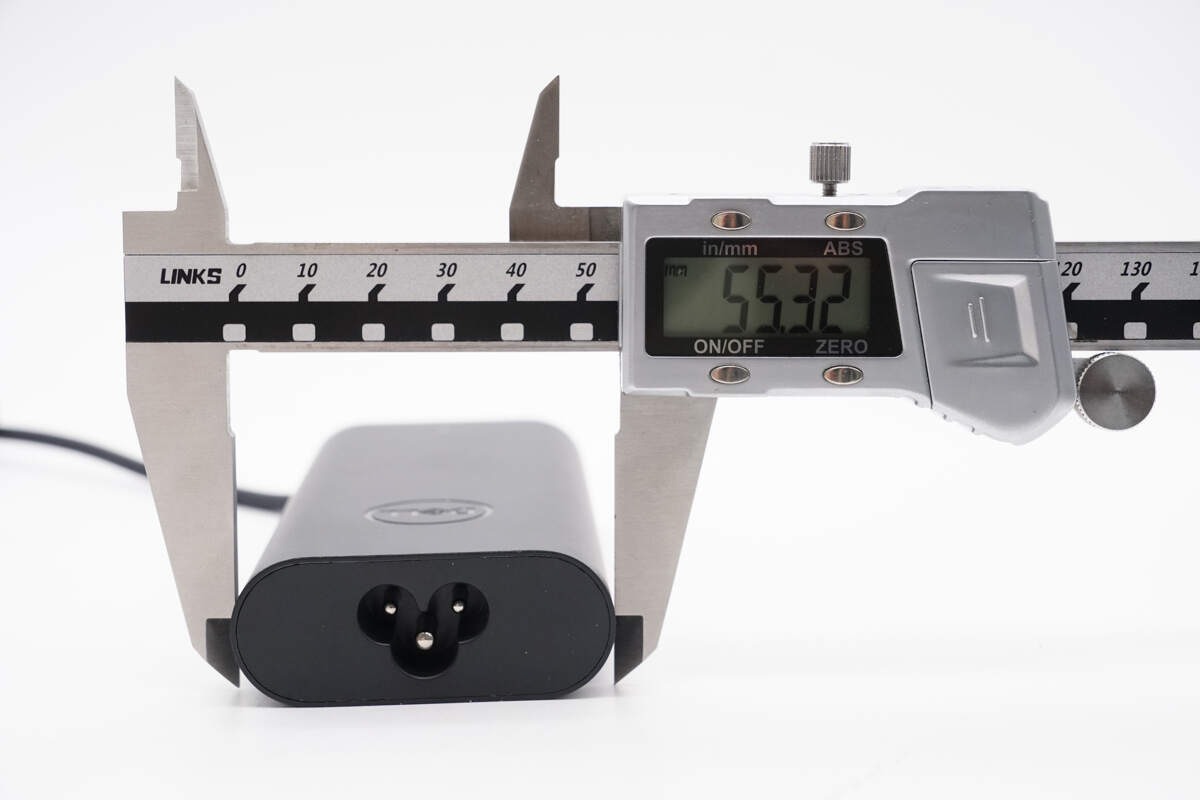

宽度为55.32mm。

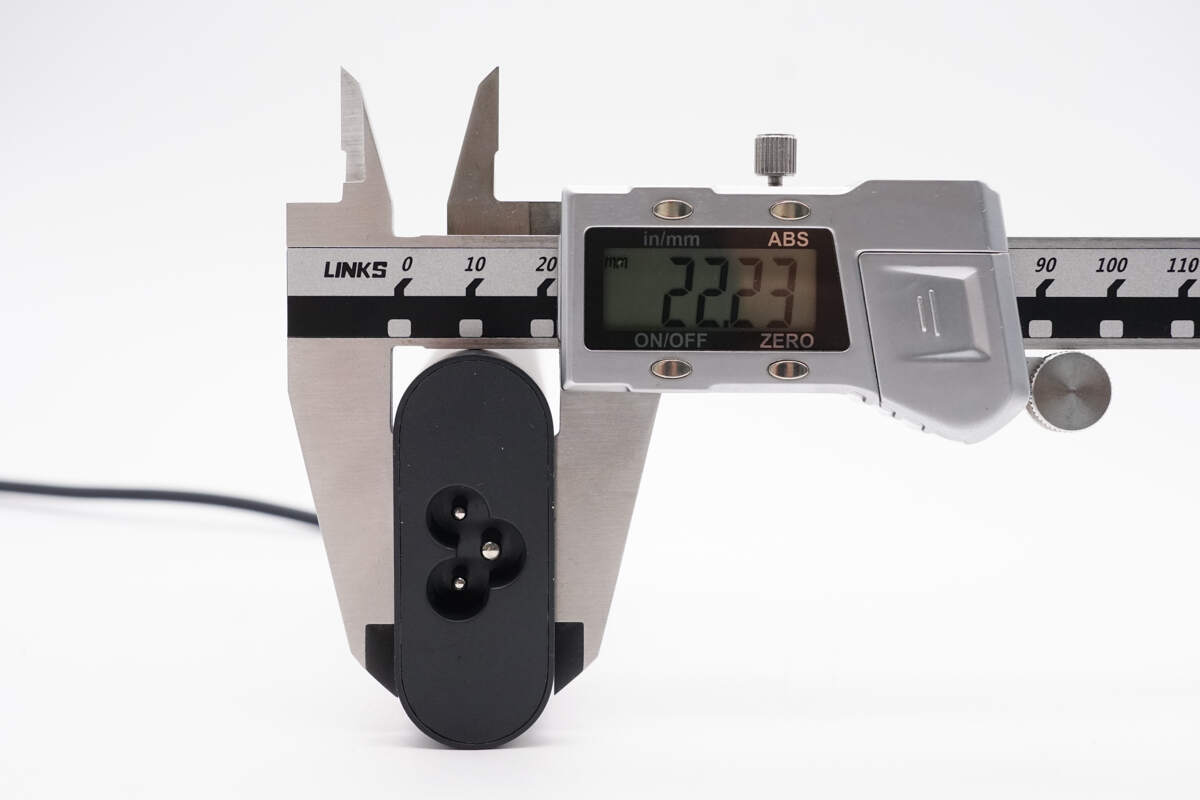

厚度为22.23mm。

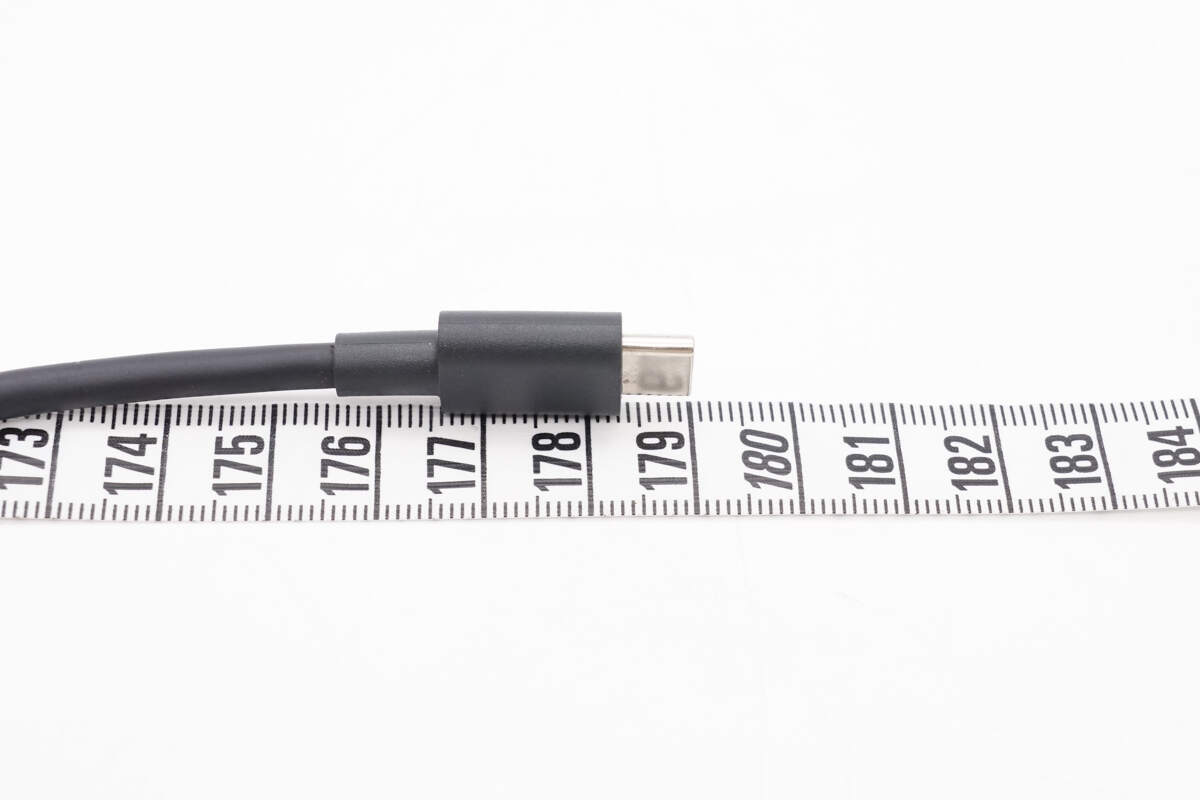

USB-C输出线缆长度为179cm。

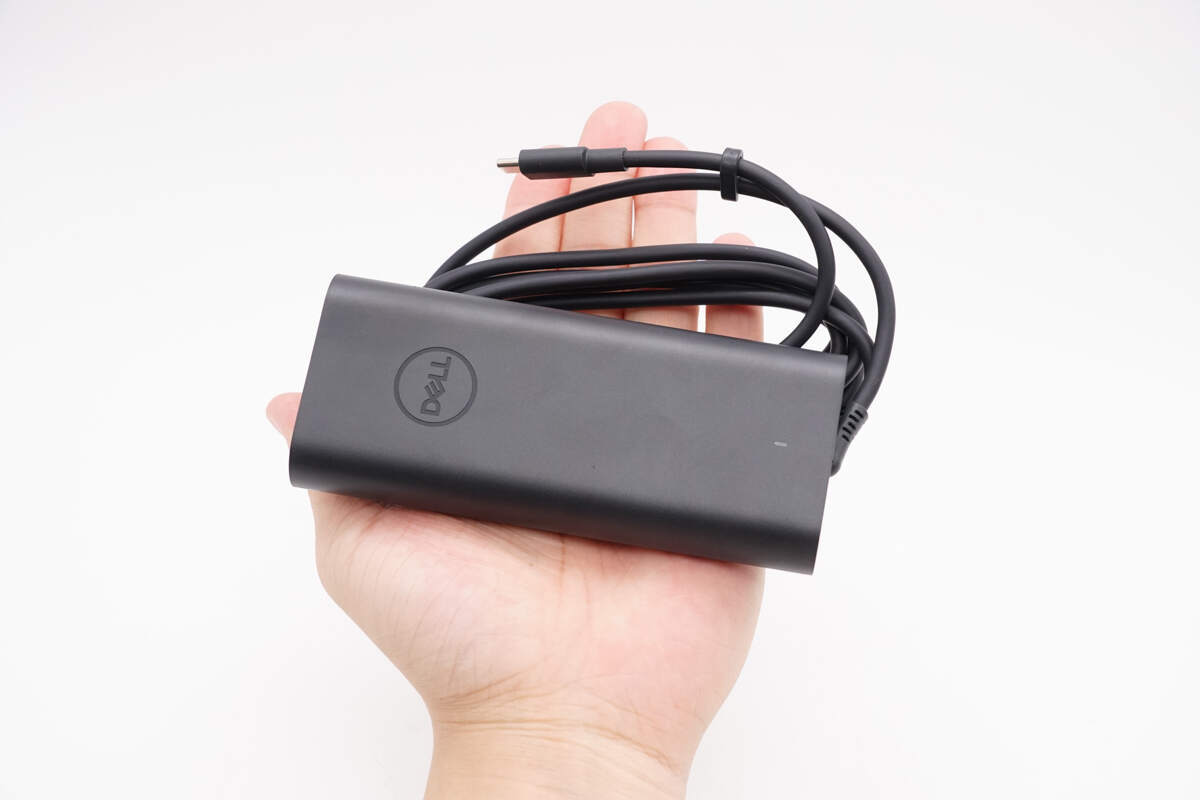

产品拿在手上的大小直观感受。

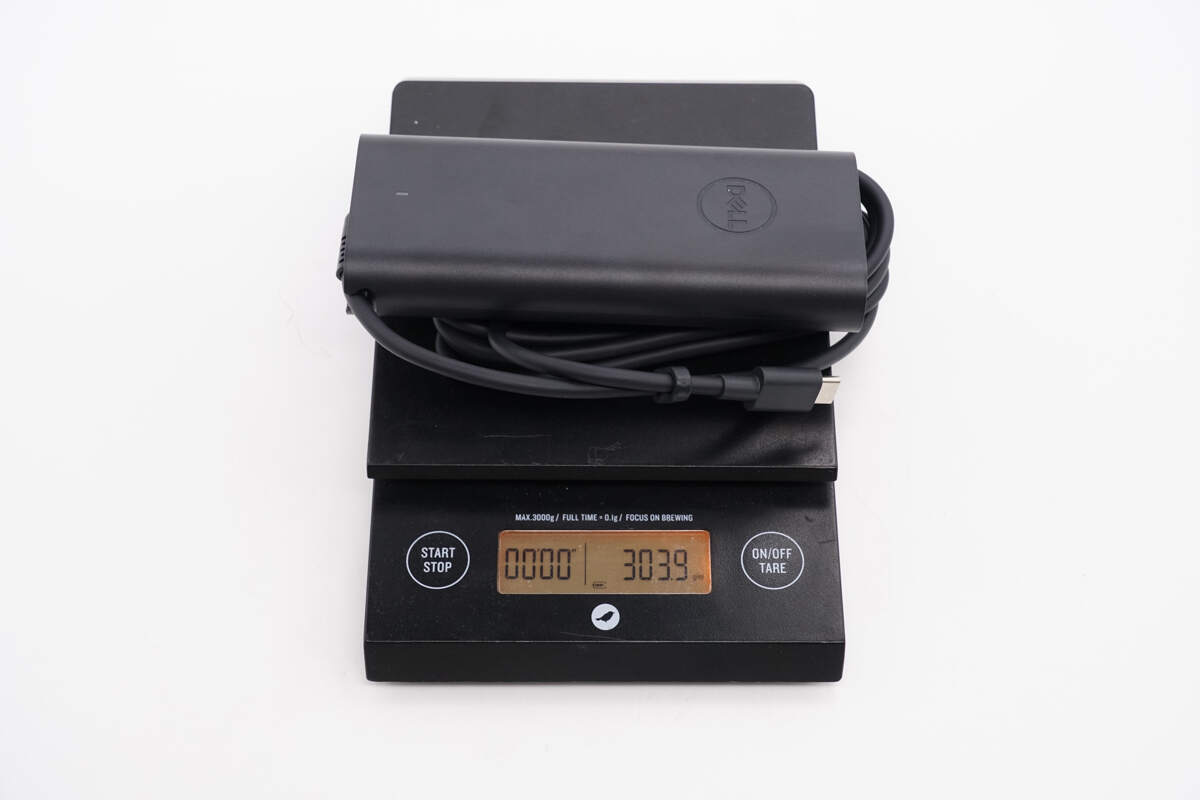

另外测得电源适配器重量约为304g。

通电状态下，指示灯亮白光。

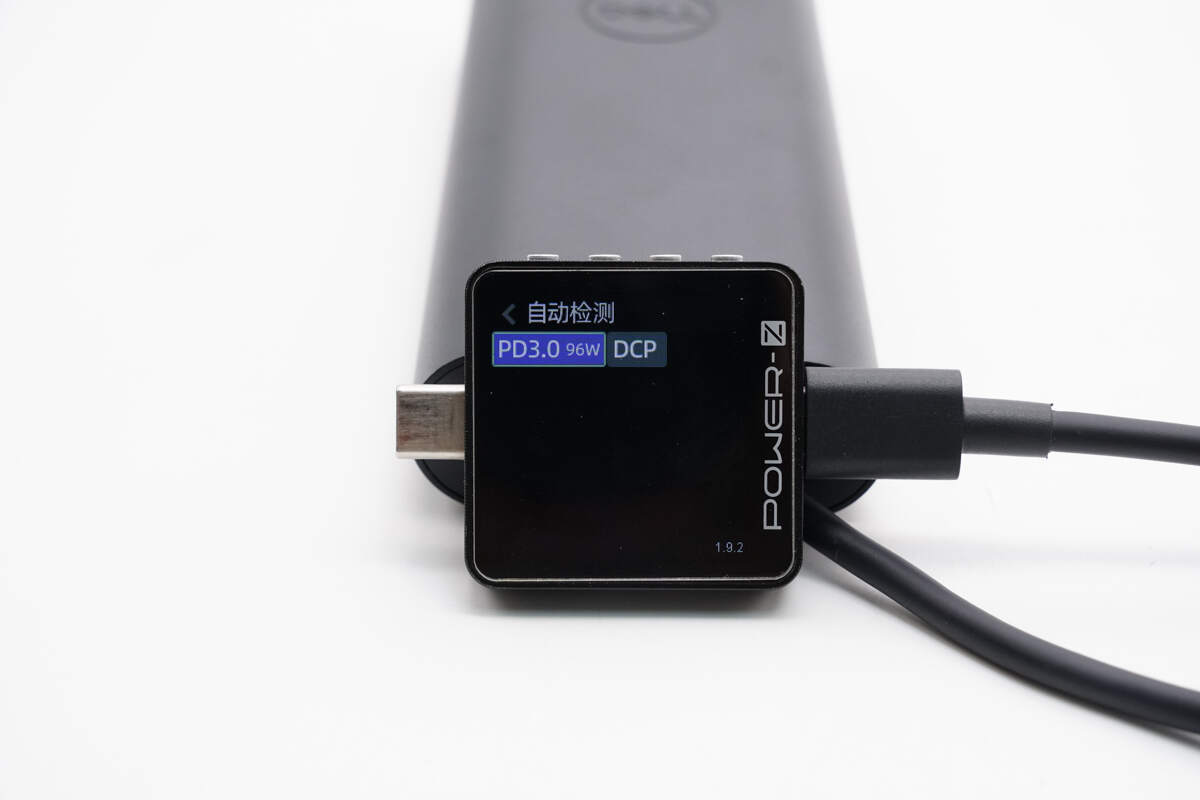

使用ChargerLAB POWER-Z KM003C测得这款充电器支持PD3.0、DCP充电协议。

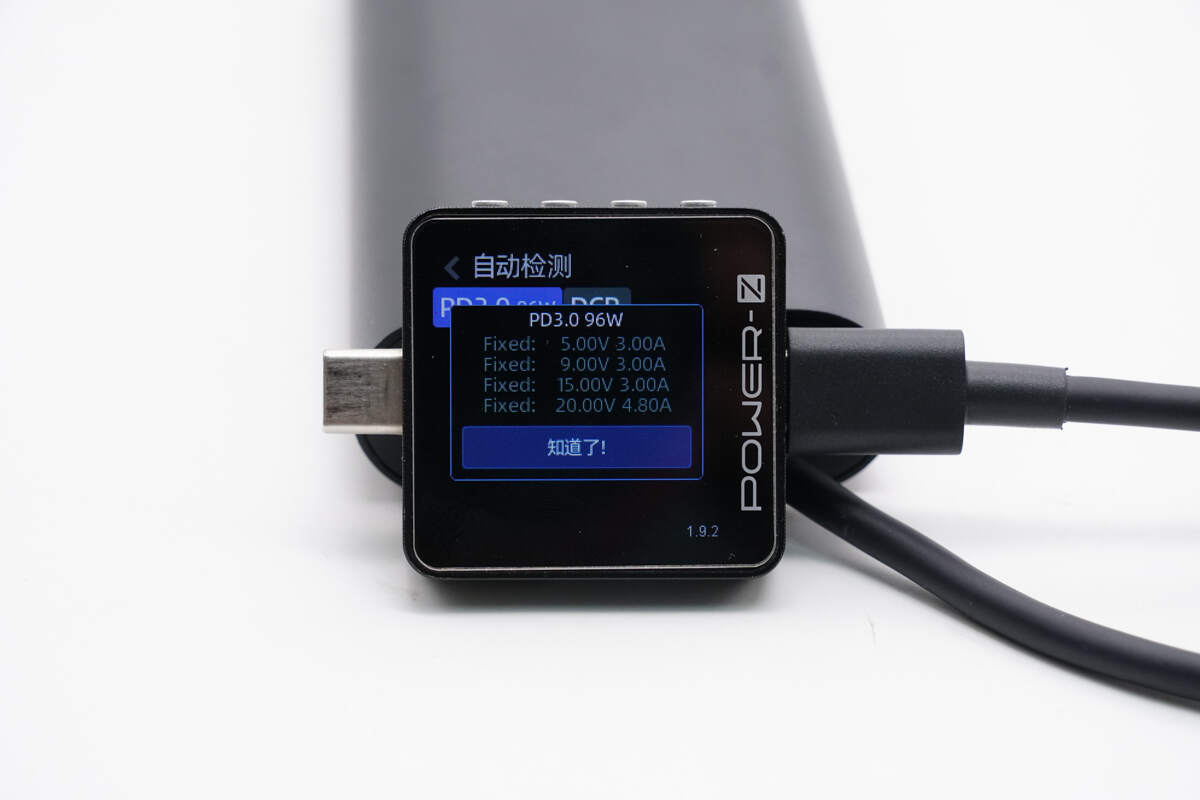

PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V4.8A四组固定电压档位。

戴尔130W氮化镓电源适配器拆解

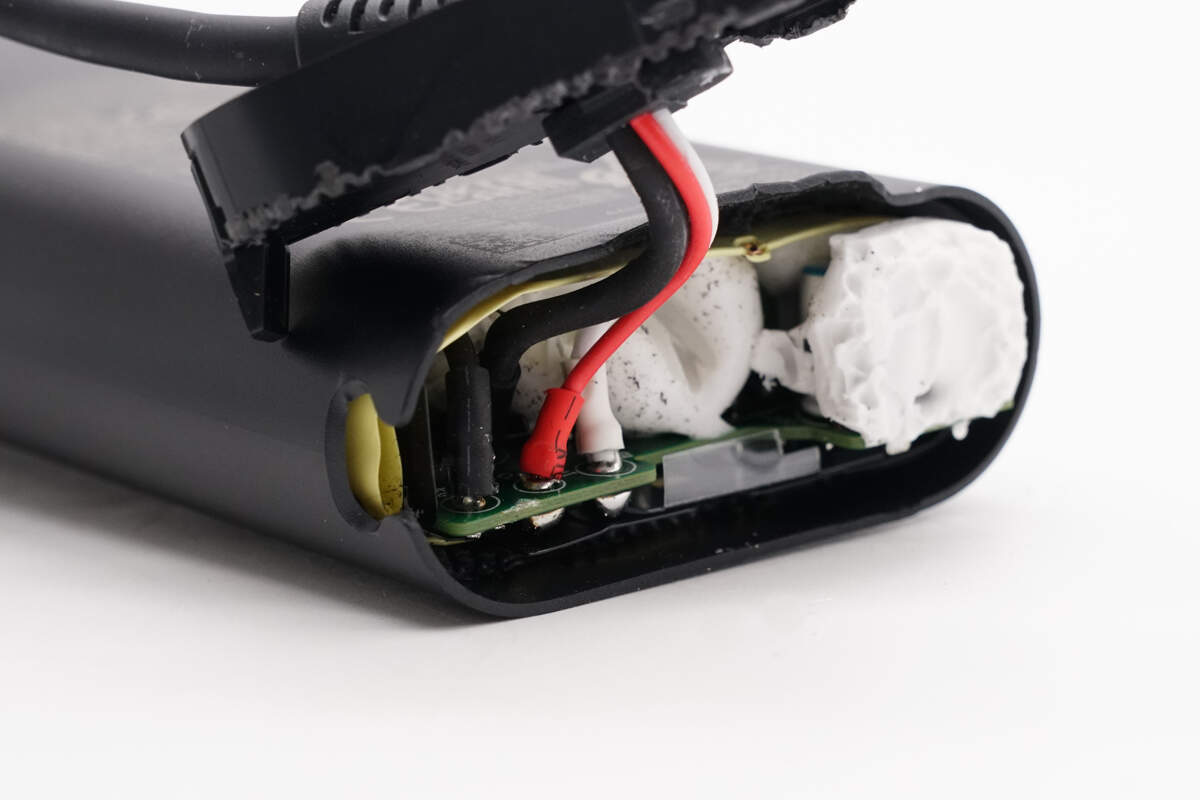

将输出端外壳拆开，输出导线冷压端子焊接，外套热缩管绝缘。

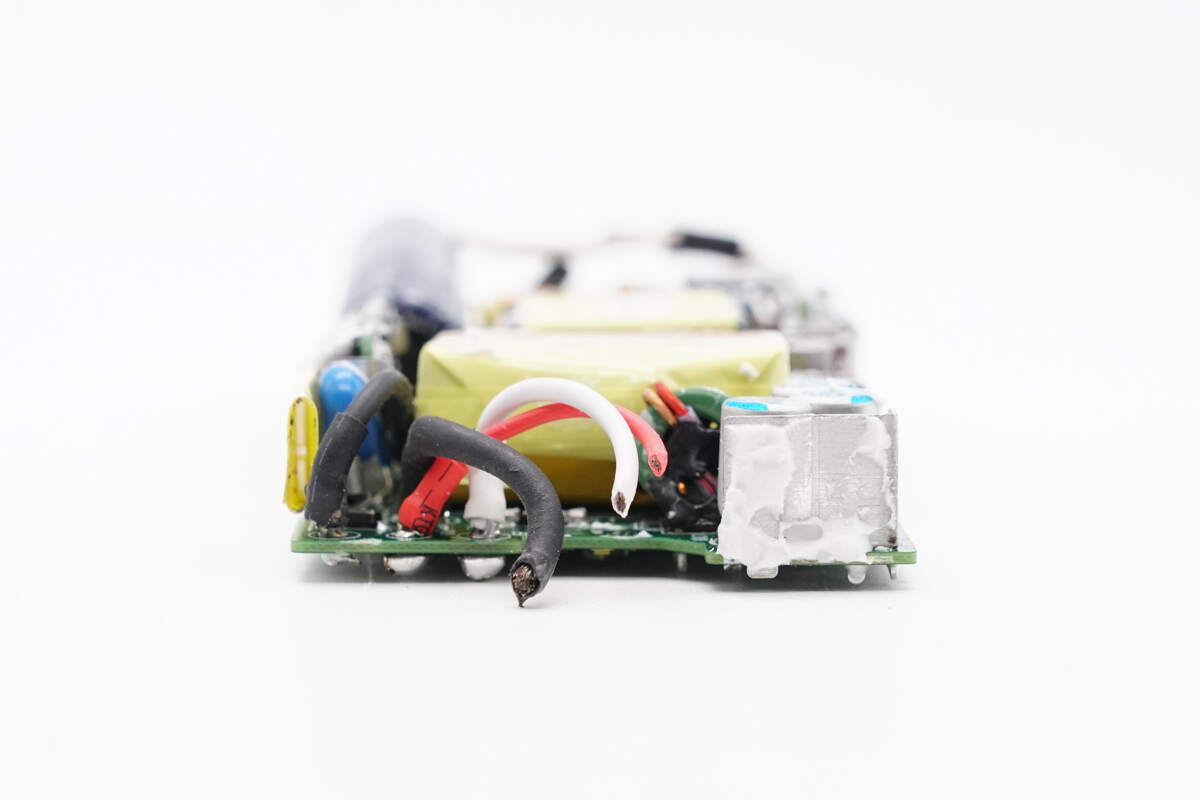

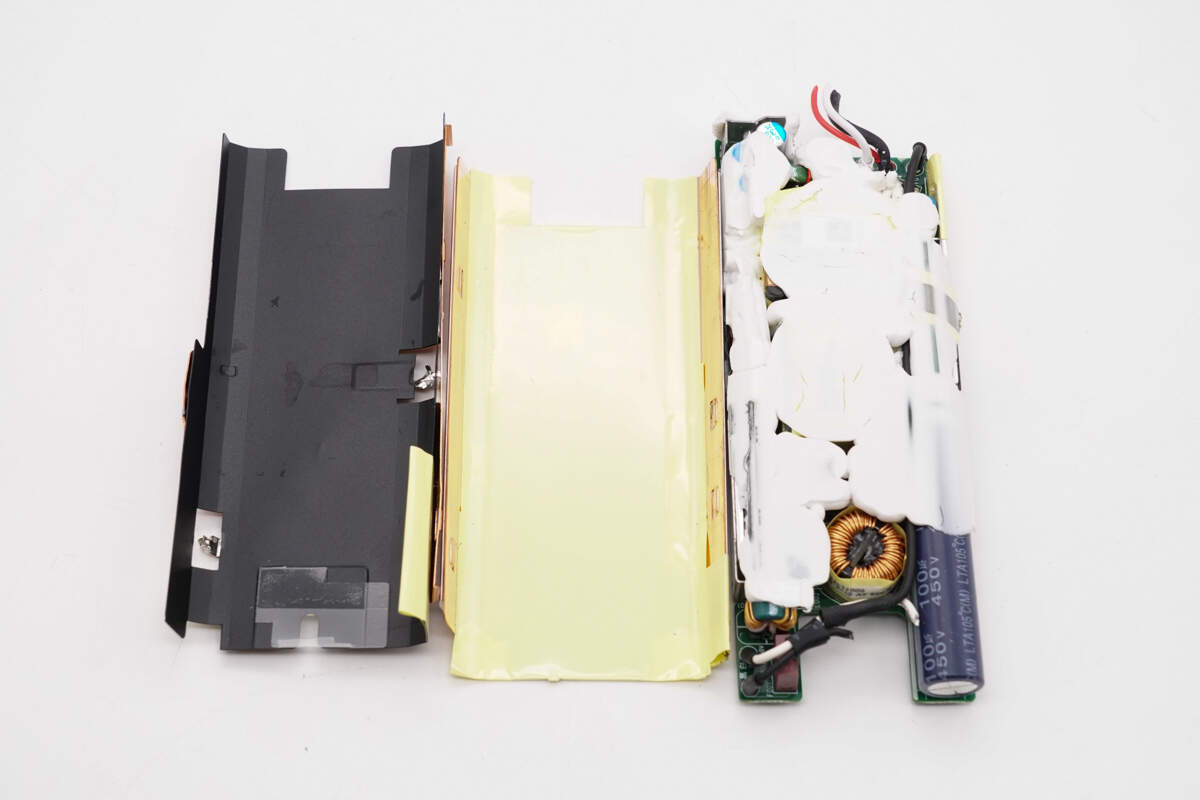

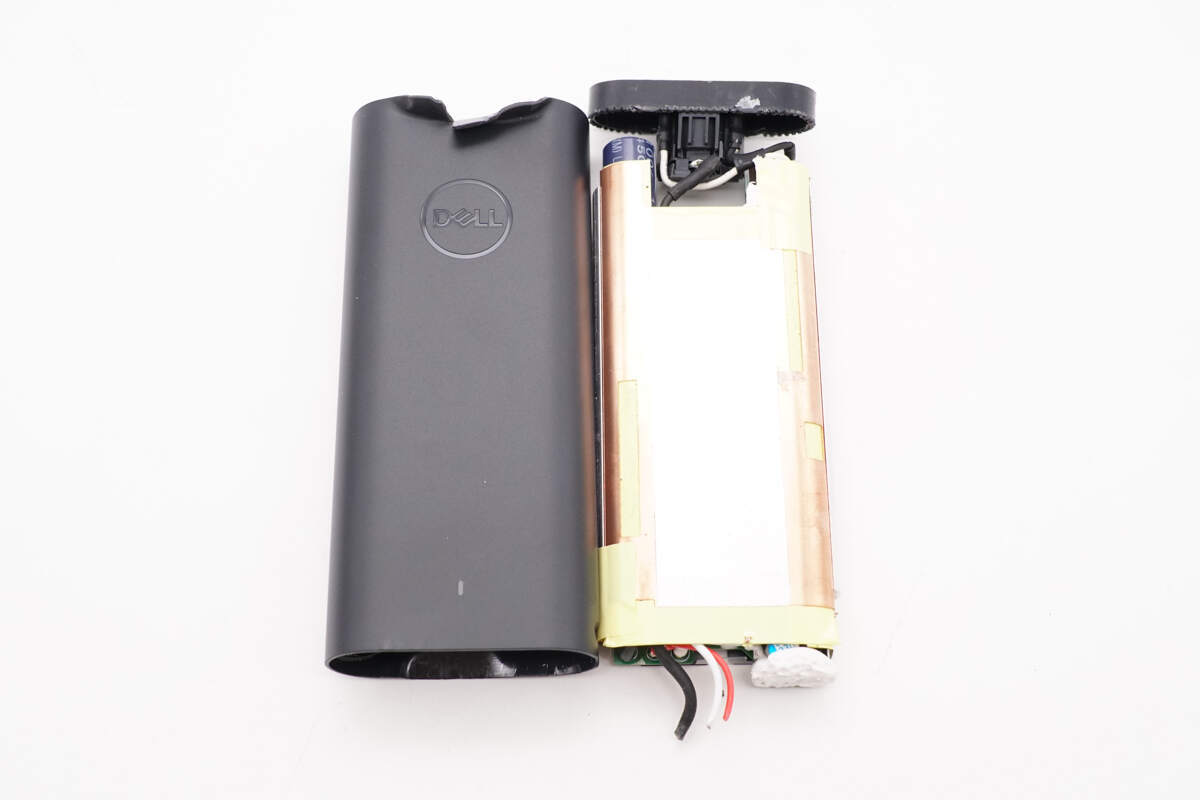

拆开另一端外壳取出PCBA模块。

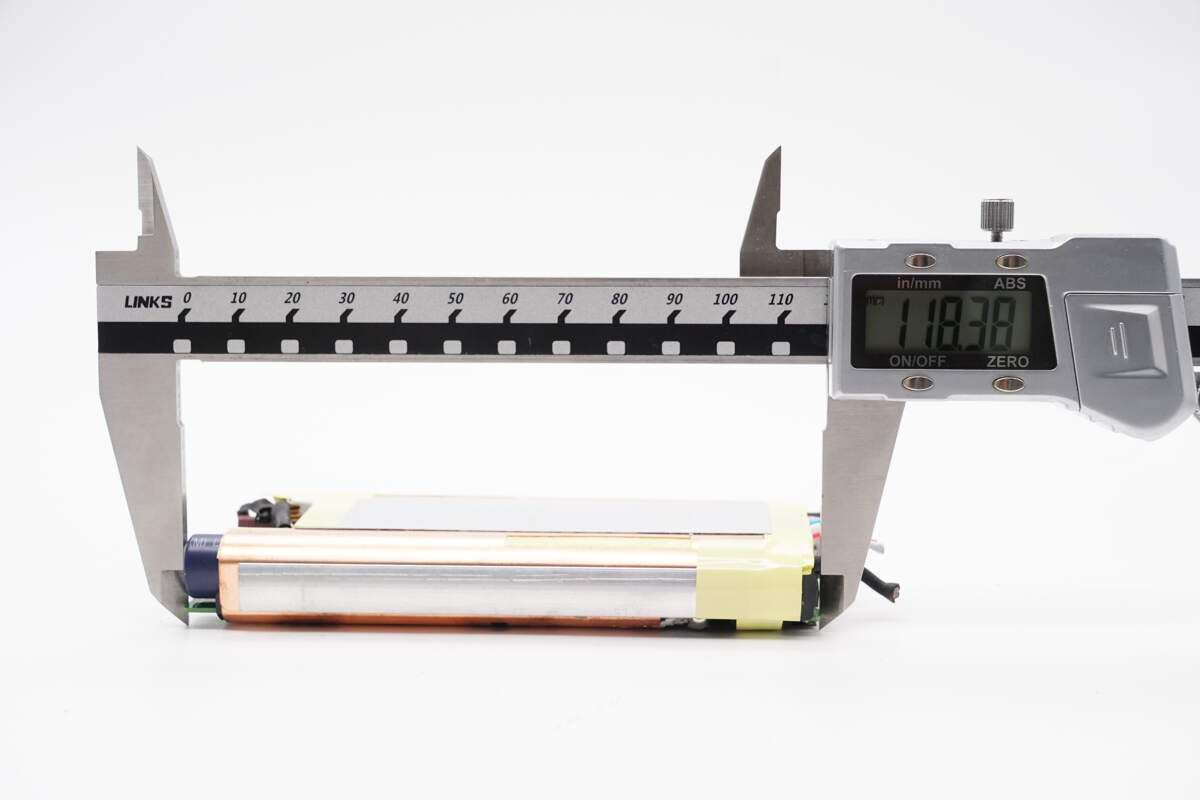

测得PCBA模块长度为118.38mm。

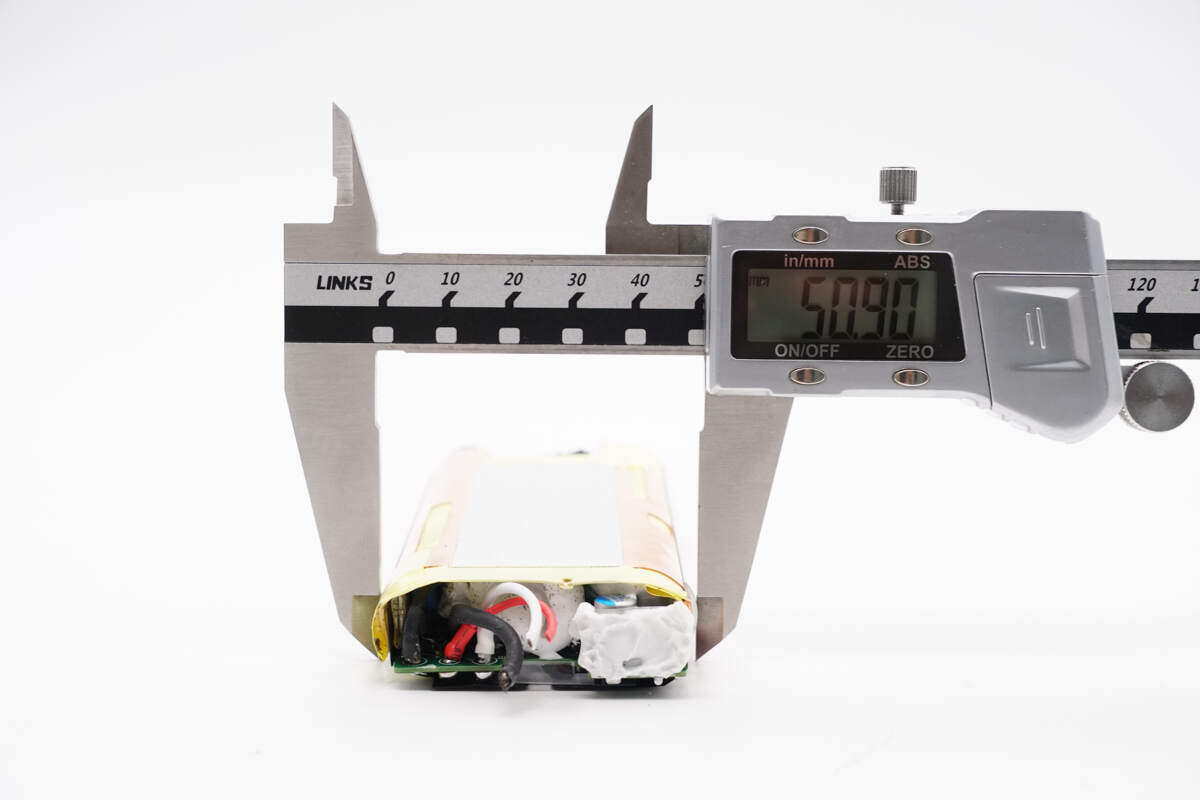

宽度为50.9mm。

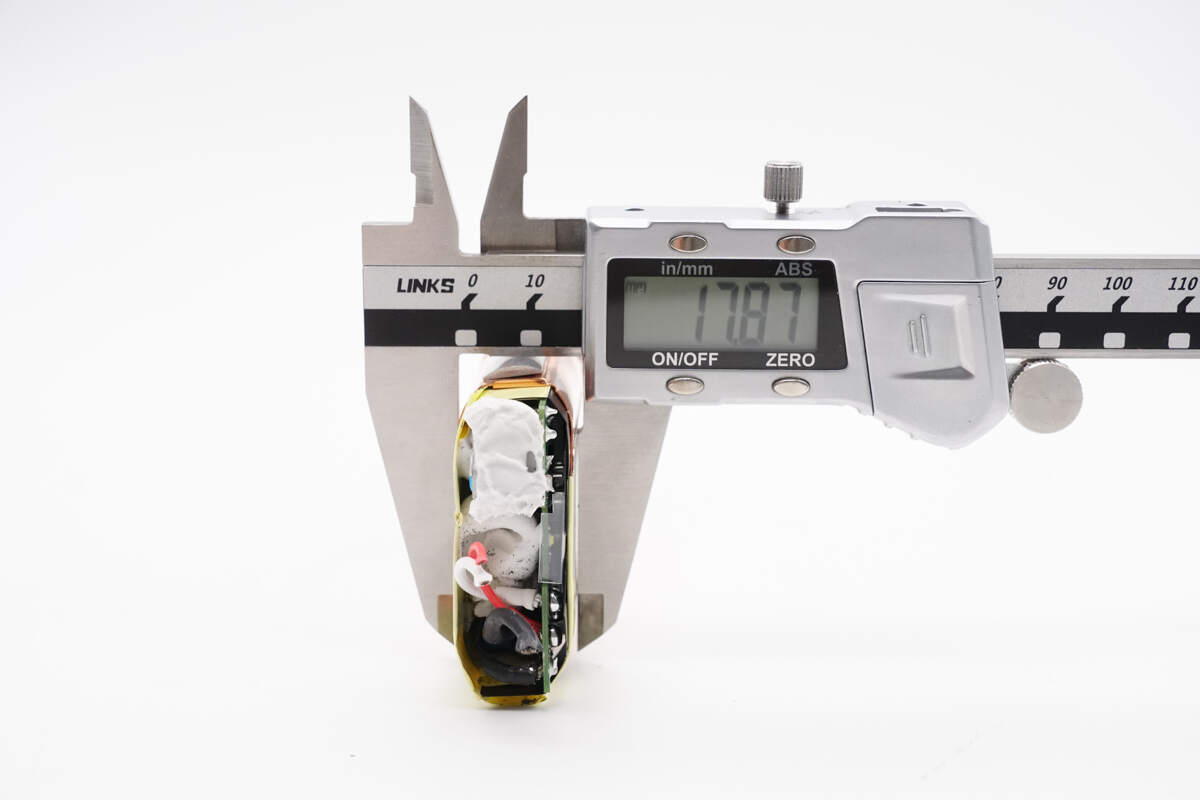

厚度为17.87mm。

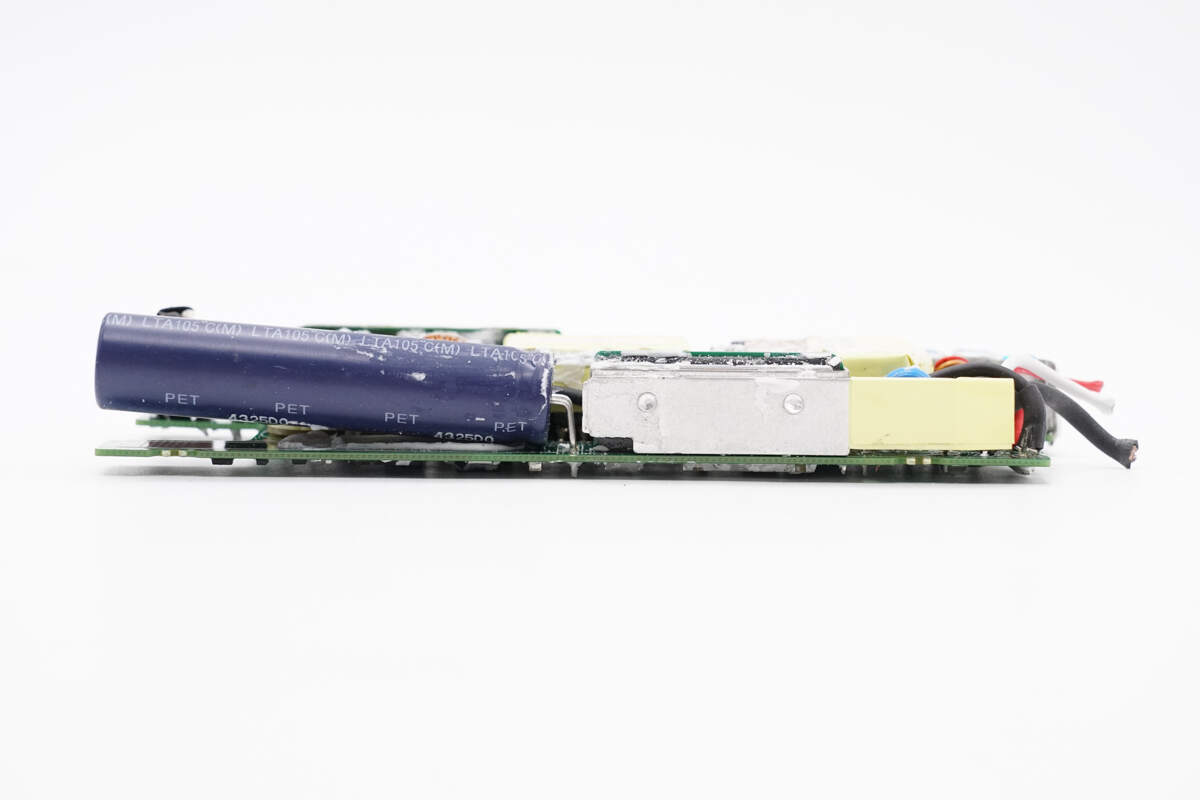

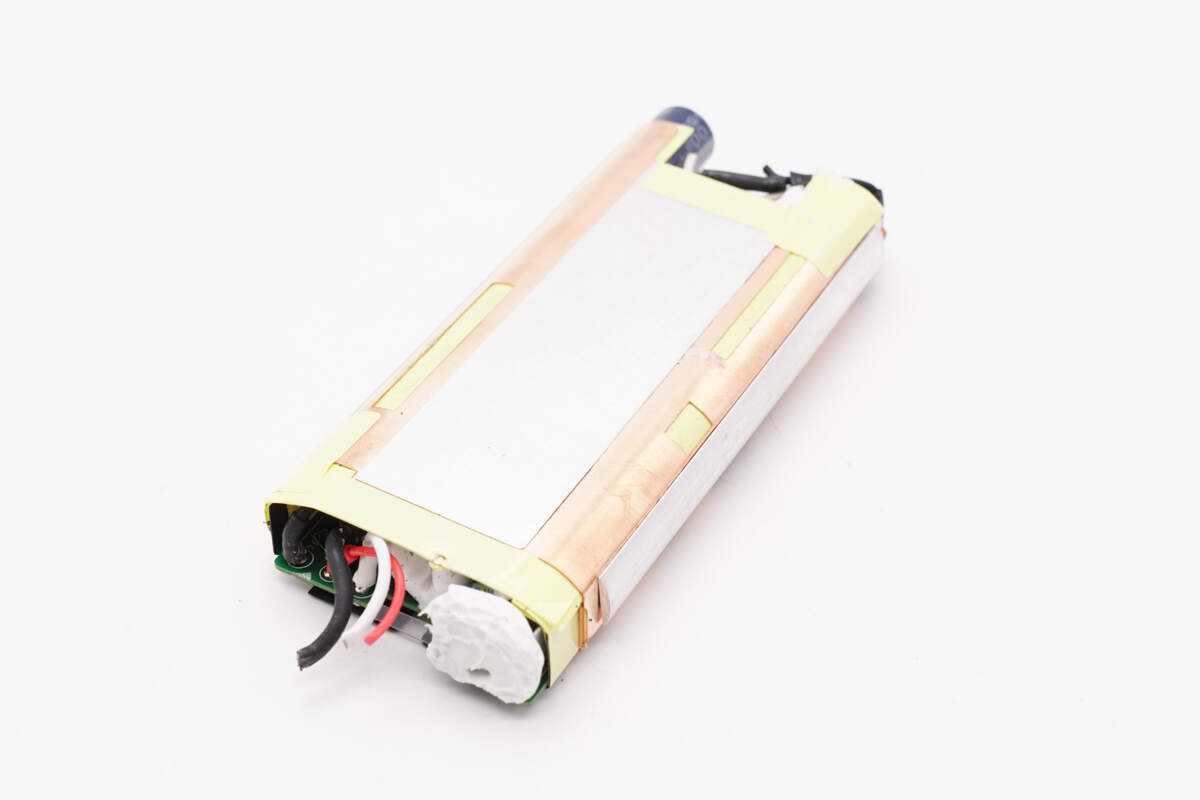

PCBA模块覆盖铜散热片，此外还额外加装有铝板。

拆下散热片，内侧分别贴有绝缘胶带和麦拉片。

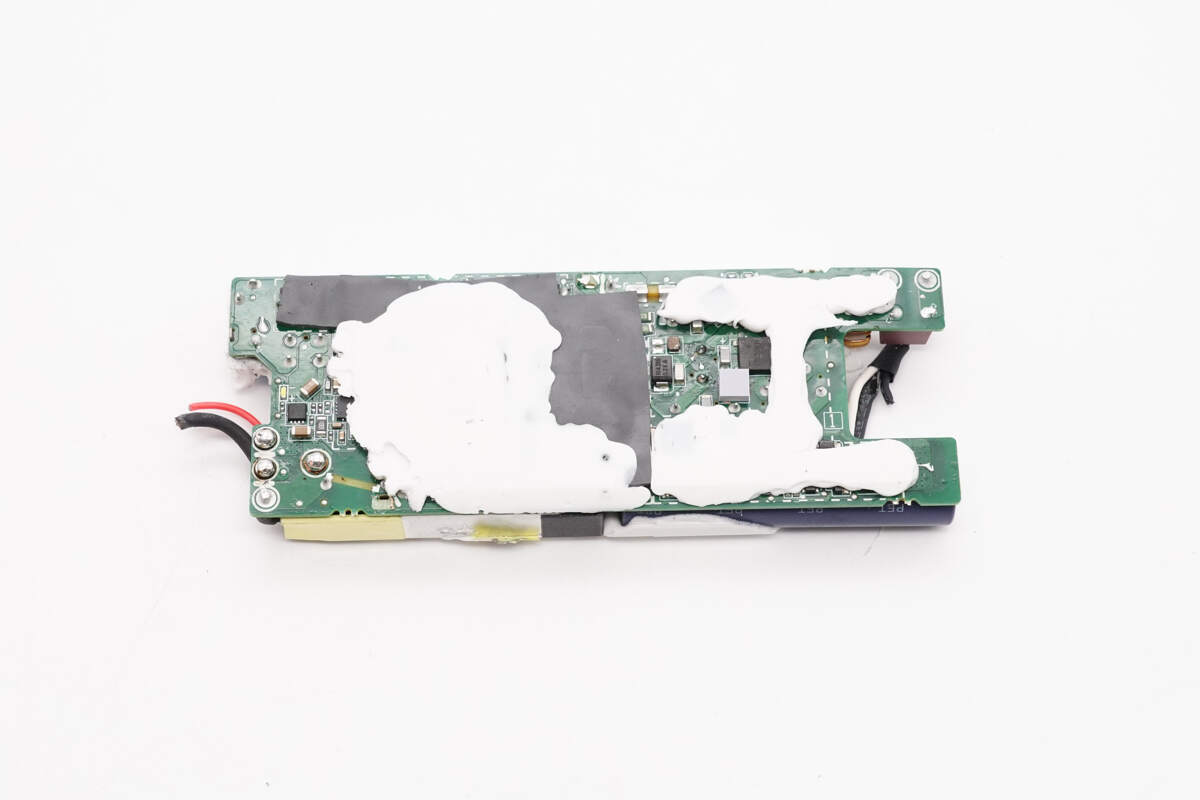

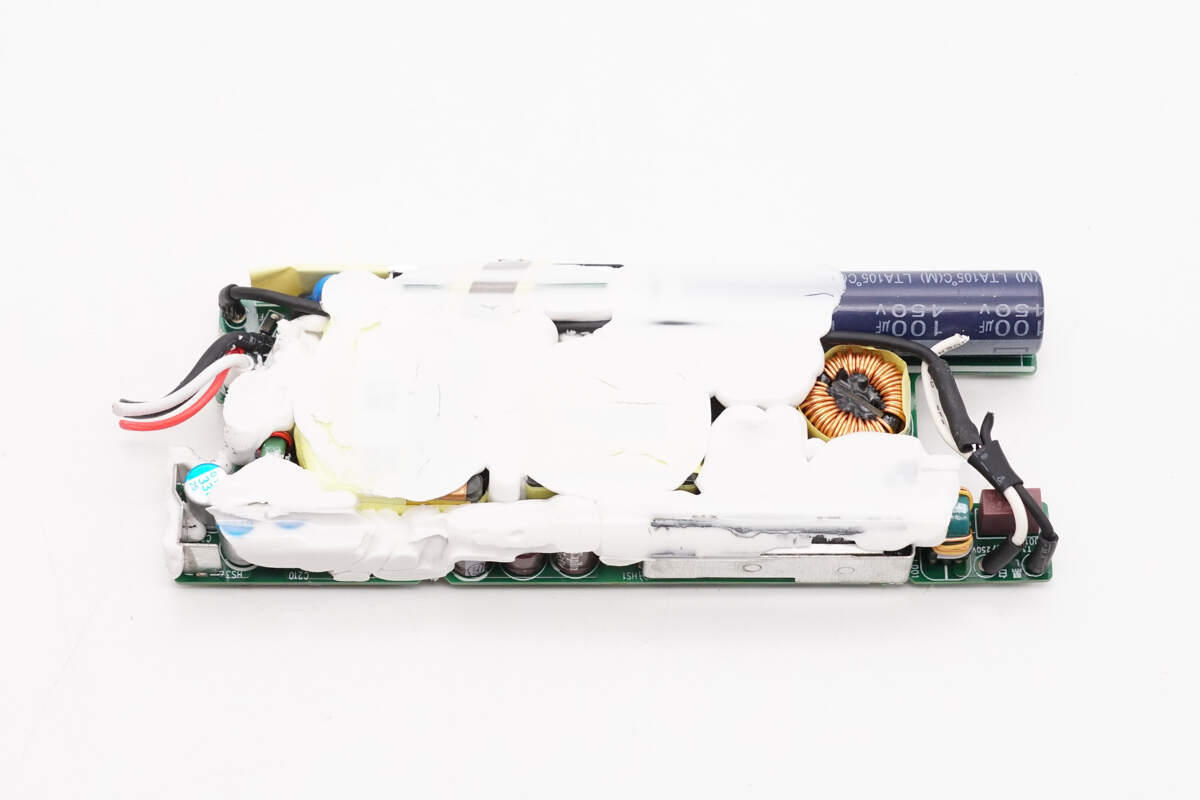

PCBA模块上大量注胶填充，加固器件和辅助散热。

主板背面除了注胶，还覆盖有导热垫。

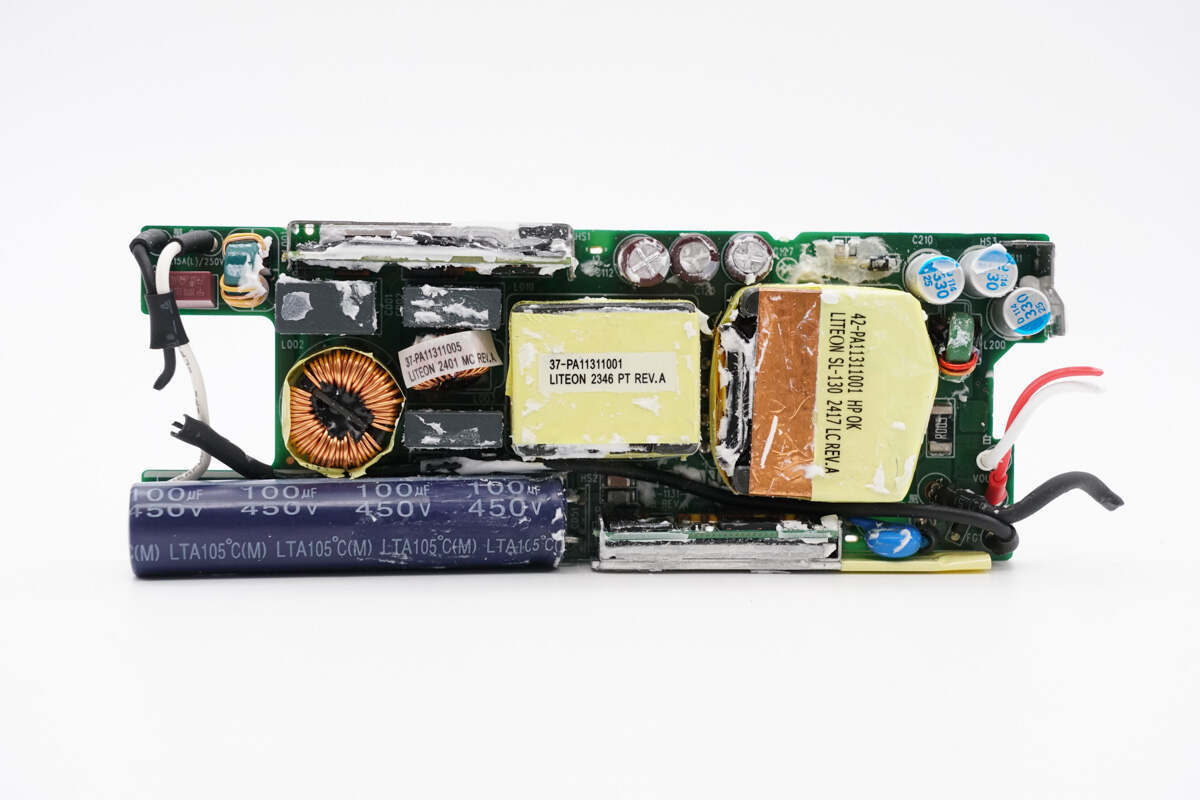

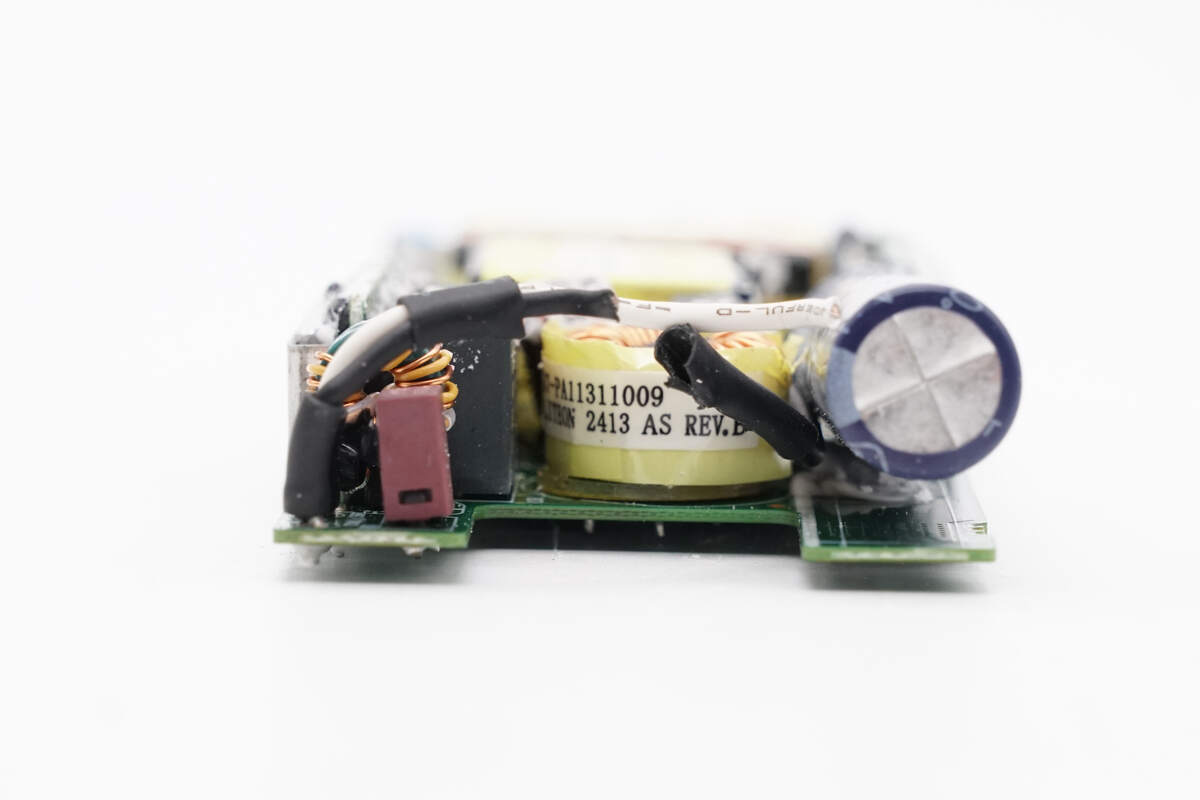

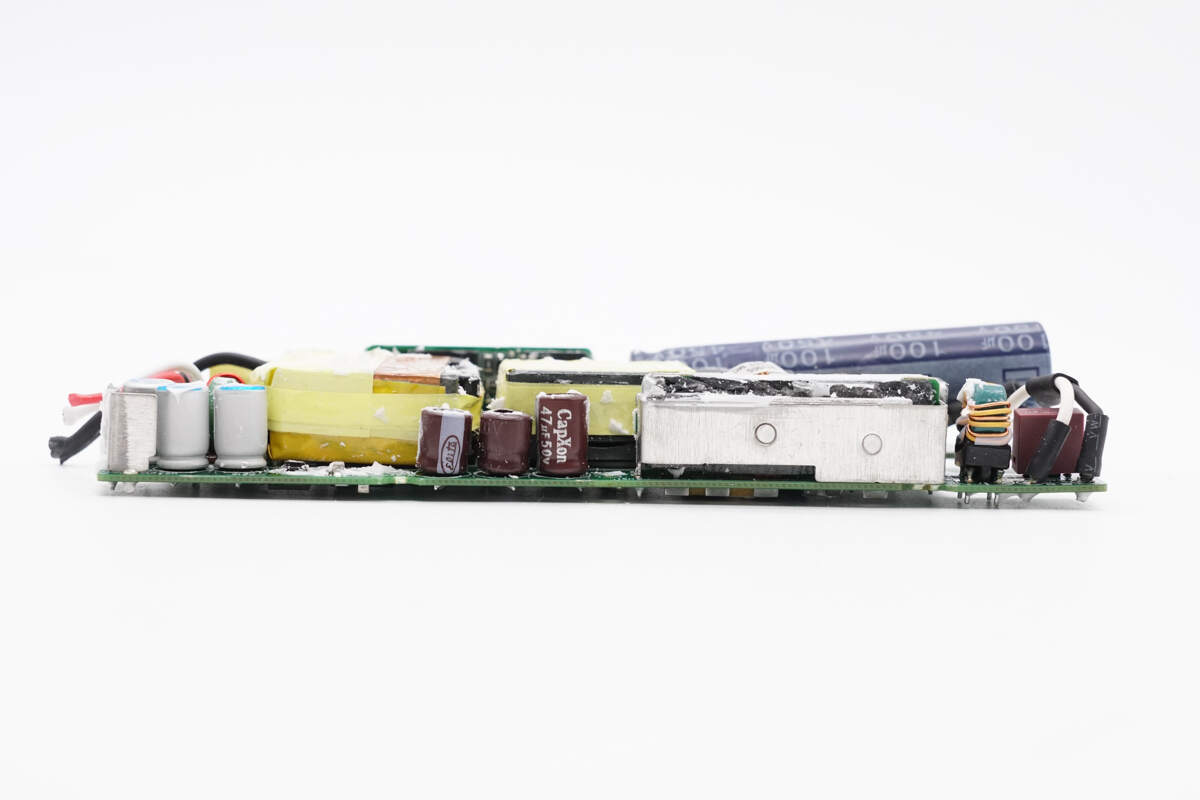

将白胶清理干净，主板正面设有保险丝、共模电感、PFC升压电感、变压器等器件，此外两侧额外焊接两块小板，并且均配有散热片帮助散热。

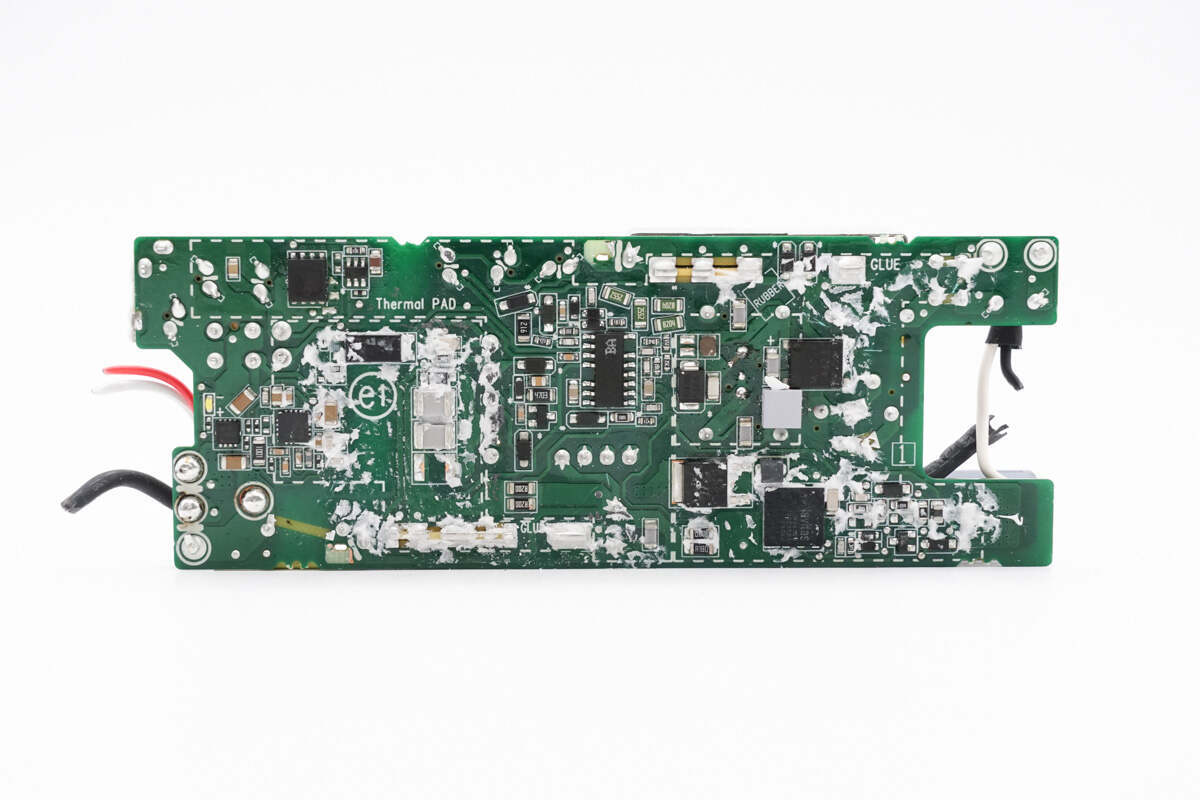

主板背面一览，设有整流桥、PFC开关管、PFC整流管、主控芯片、光耦、同步整流控制器、同步整流管、协议芯片以及输出VBUS开关管。

PCB板前端一览，设有延时保险丝、共模电感等器件。

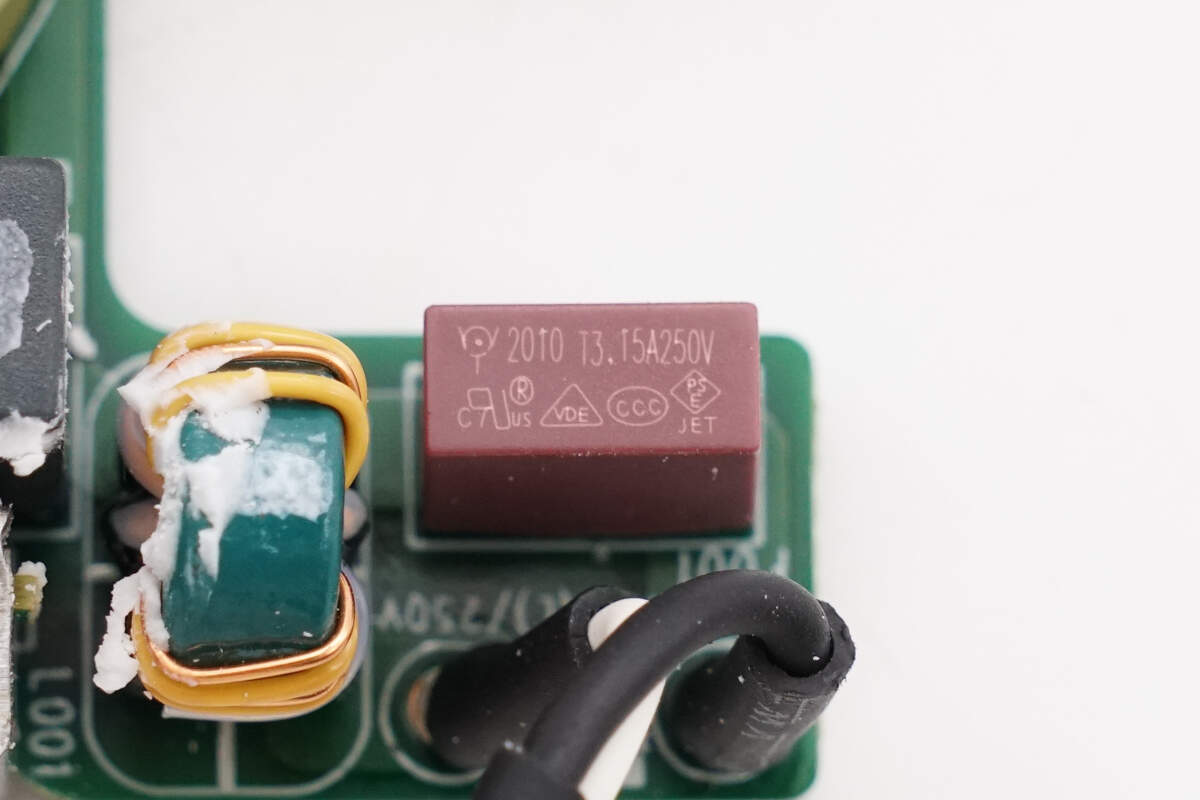

延时保险丝来自华德，规格为3.15A 250V。

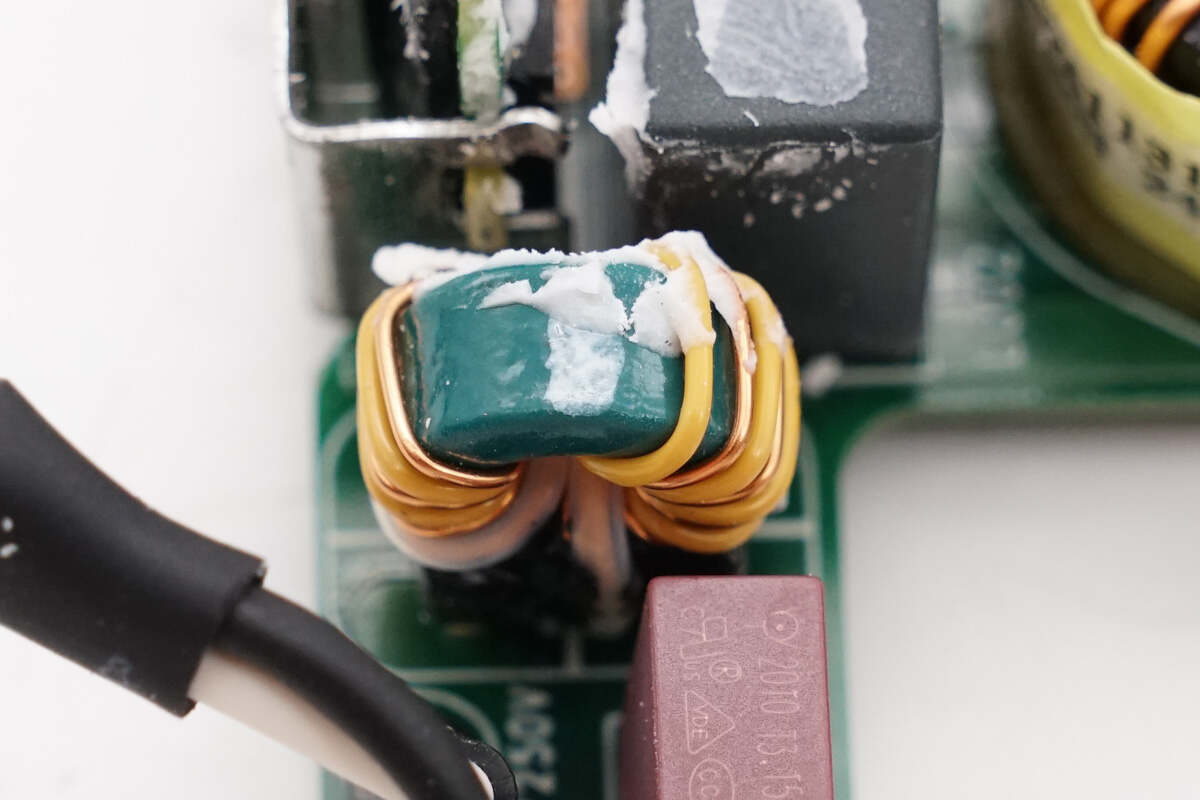

共模电感双线绕制，用于滤除EMI干扰。

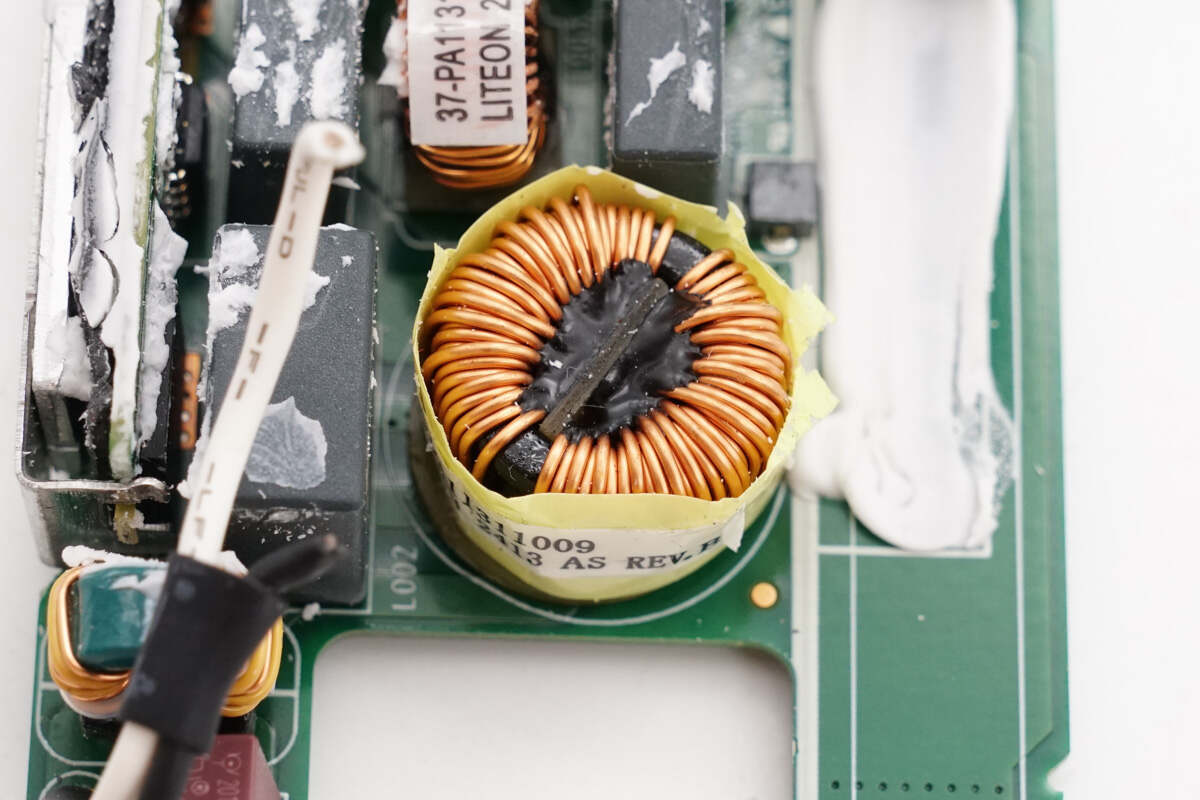

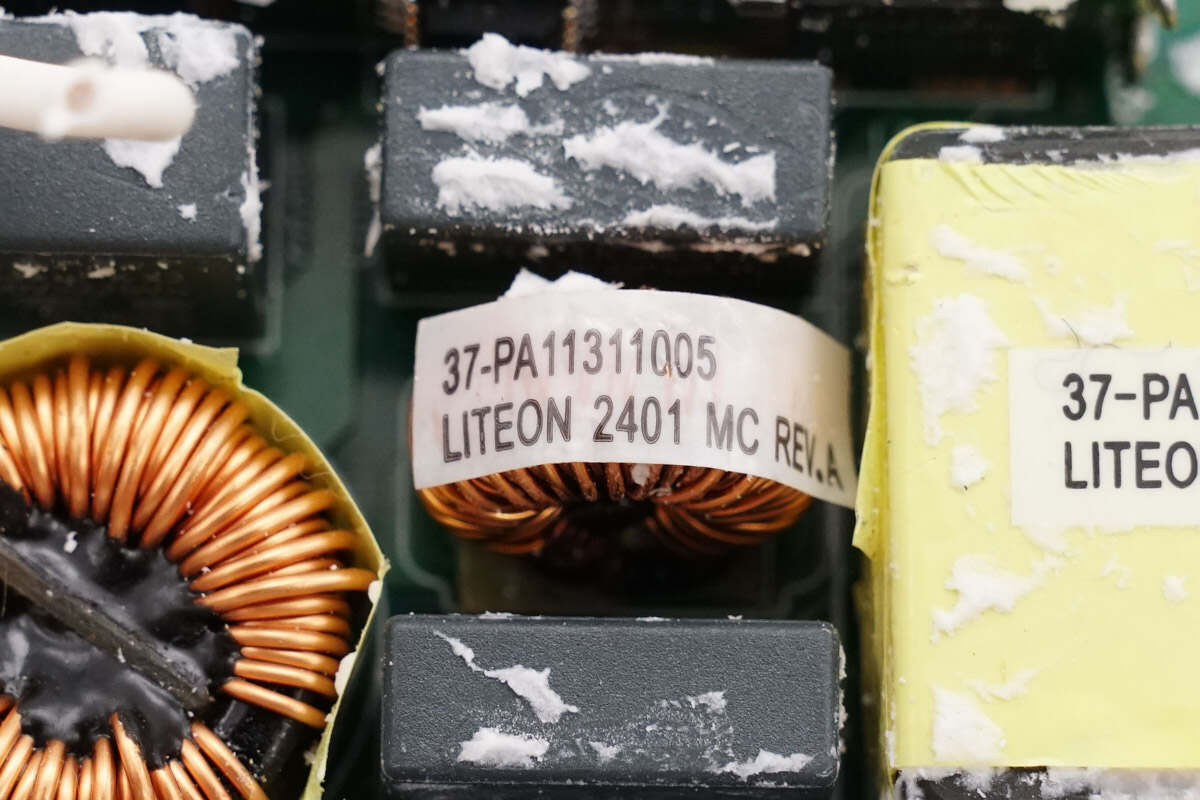

另一颗共模电感包裹绝缘胶带，此外底部垫有电木板。

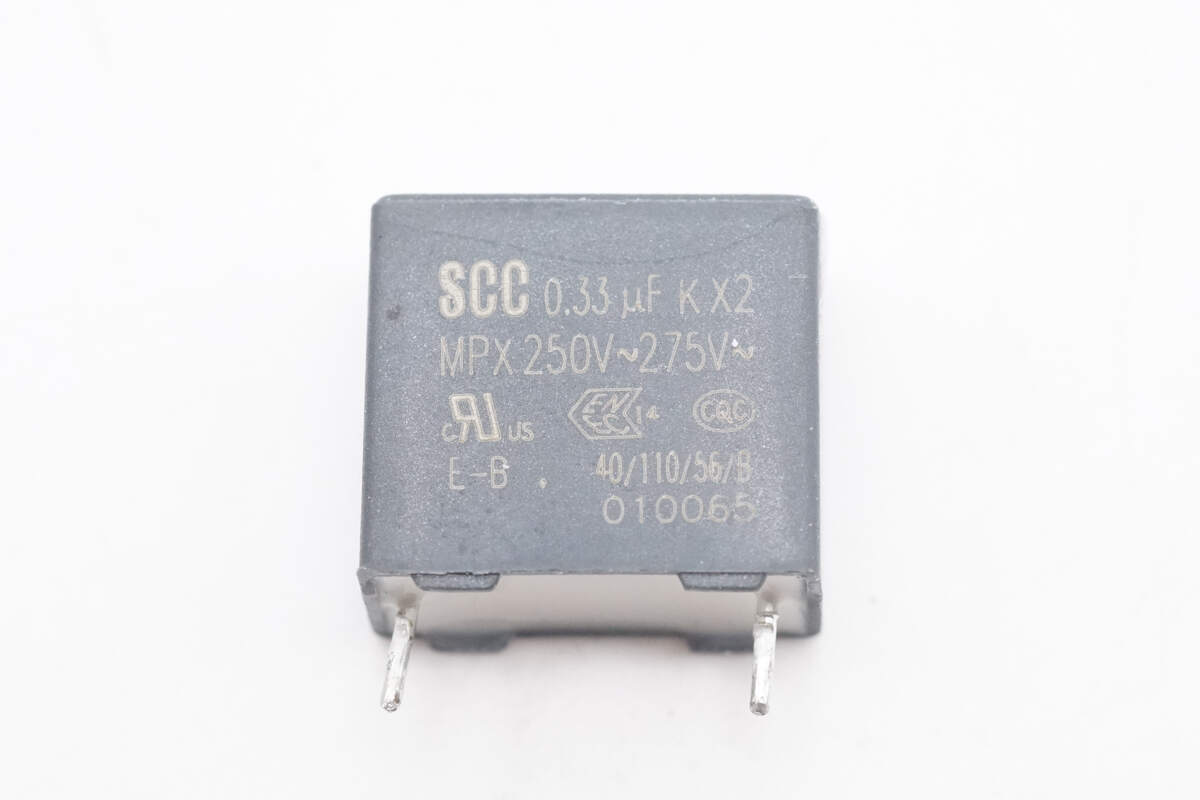

安规X2电容来自SCC实全电子，规格为0.33μF。

板子一侧焊接接主动整流小板，中间位置设有主控芯片供电电容。

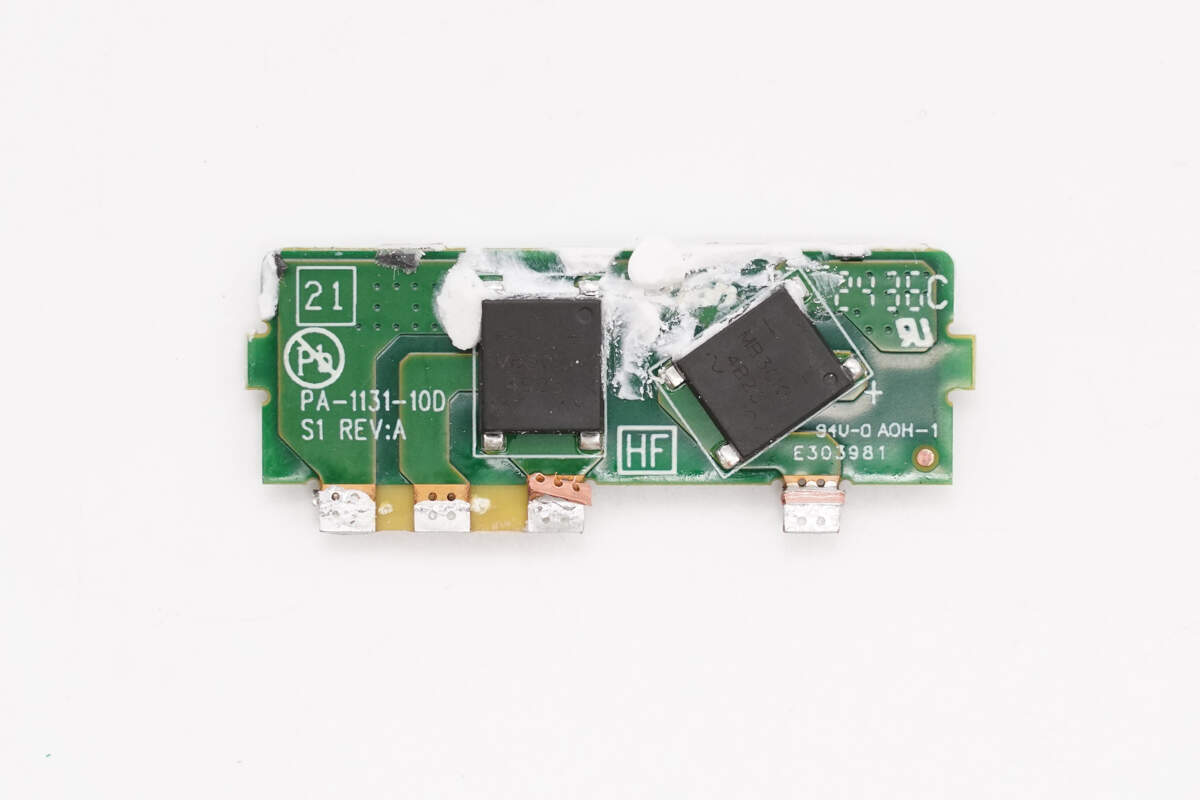

将主动整流小板拆下，正面设有主动整流控制器和整流管。

背面设有两颗整流桥。

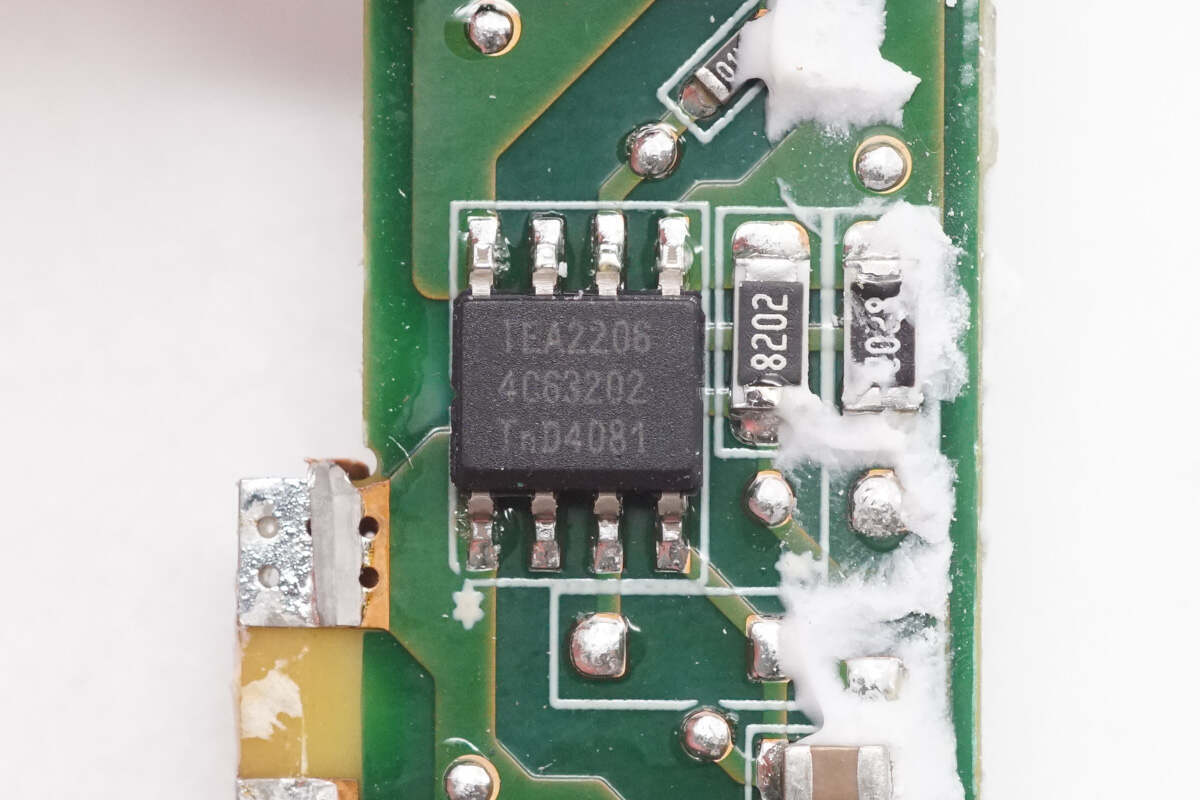

主动整流控制芯片来自恩智浦，型号TEA2206，配合使用两个整流管，能够降低二极管正向压降带来的损耗，将损耗降低一半。在90Vac输入电压下，可以提高0.7%的效率。芯片还集成X2安规电容放电和自供电，外围元件精简。

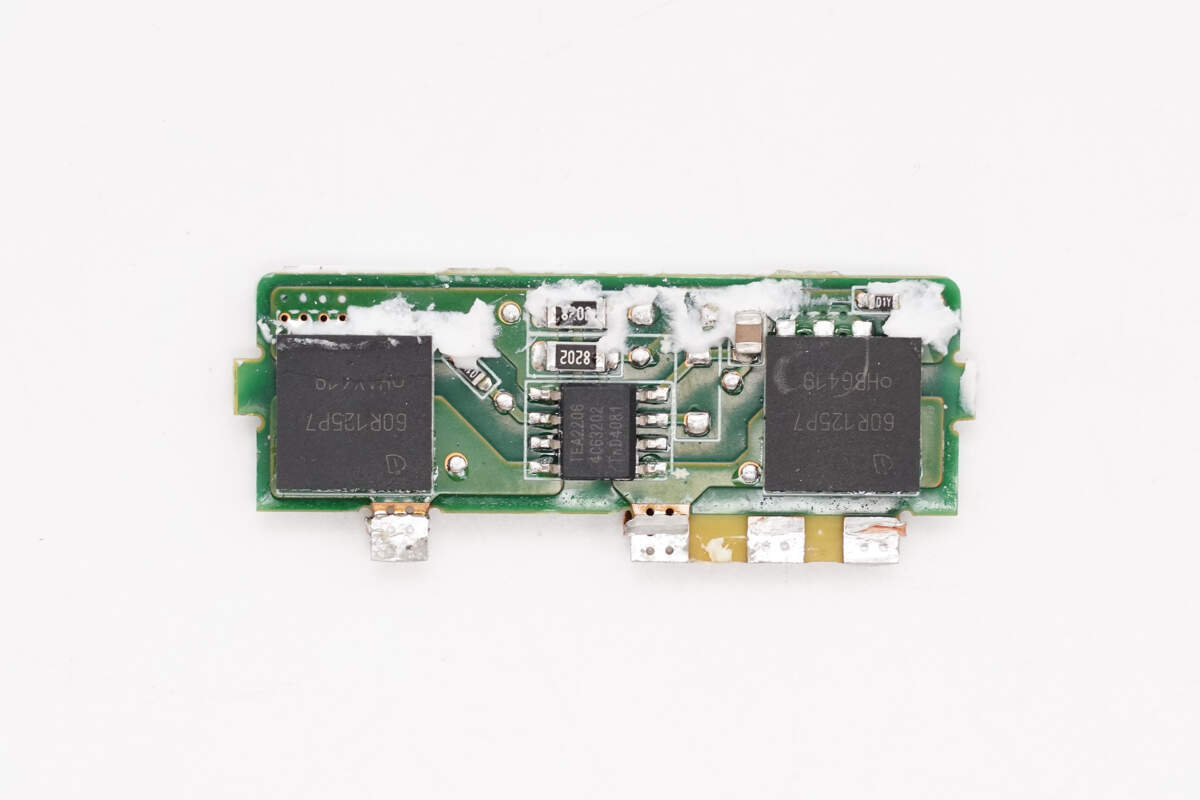

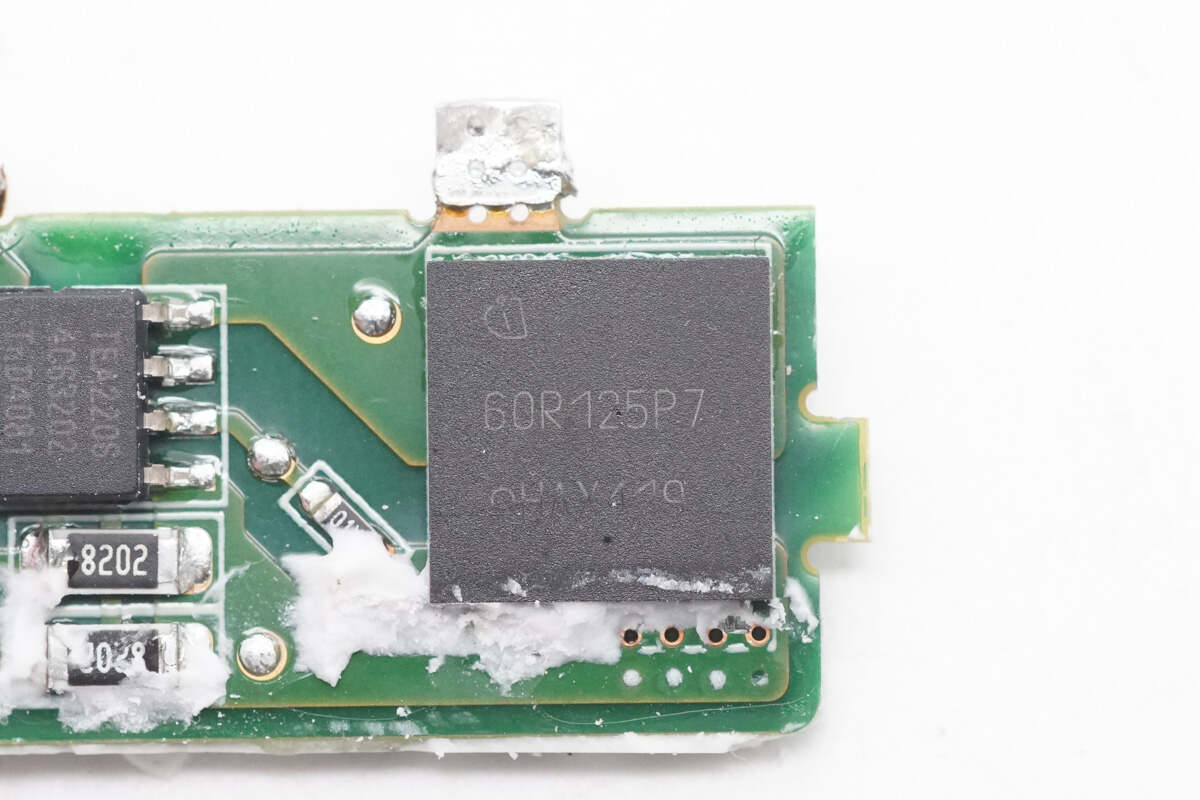

两颗整流管来自英飞凌，型号为IPL60R125P7，为CoolMOS P7系列，耐压650V，导阻125mΩ，采用ThinPak 8*8封装。

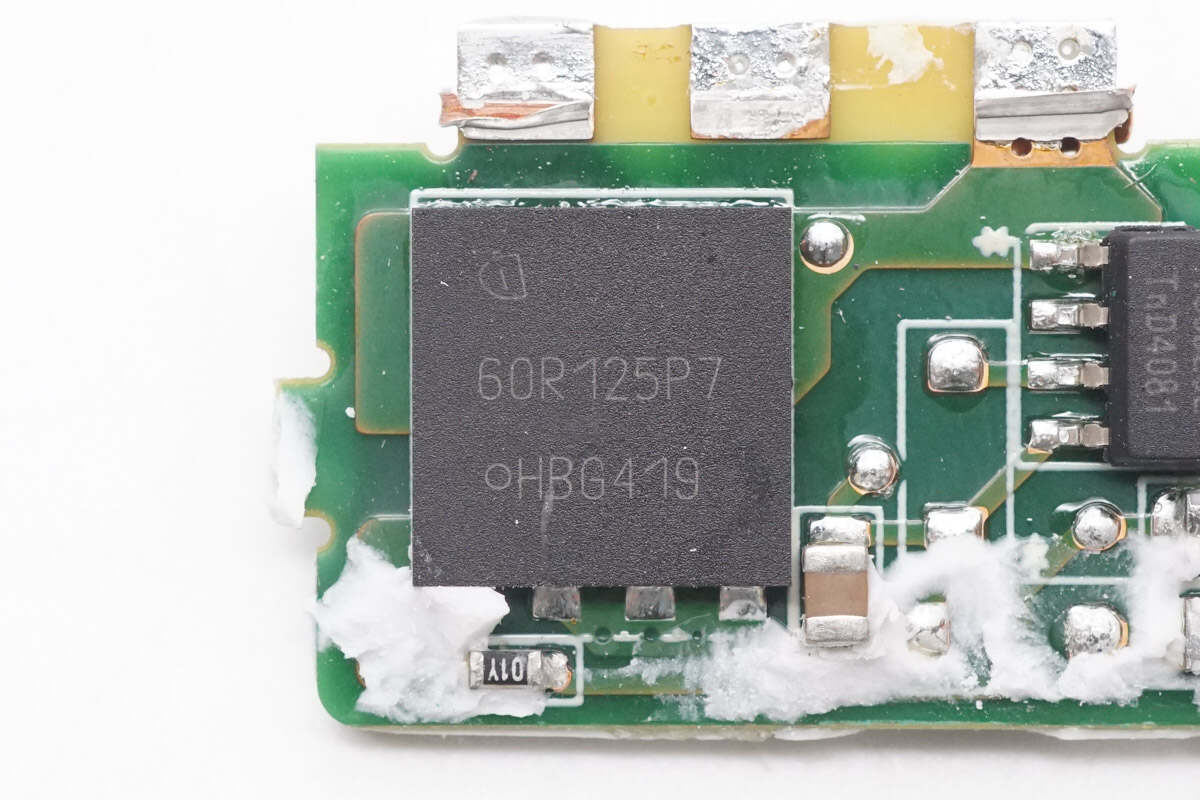

另一颗英飞凌IPL60R125P7特写。

小板上两颗整流桥料号相同，丝印MB30KH。

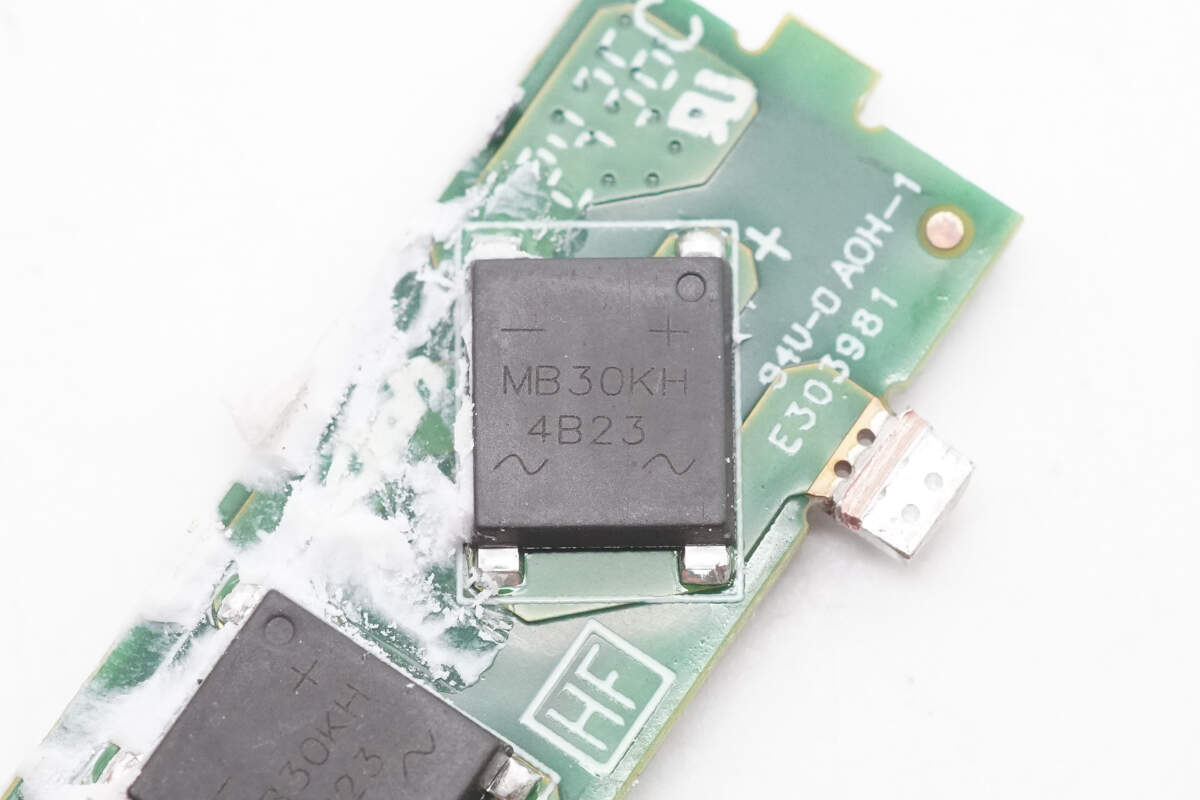

另一颗整流桥特写。

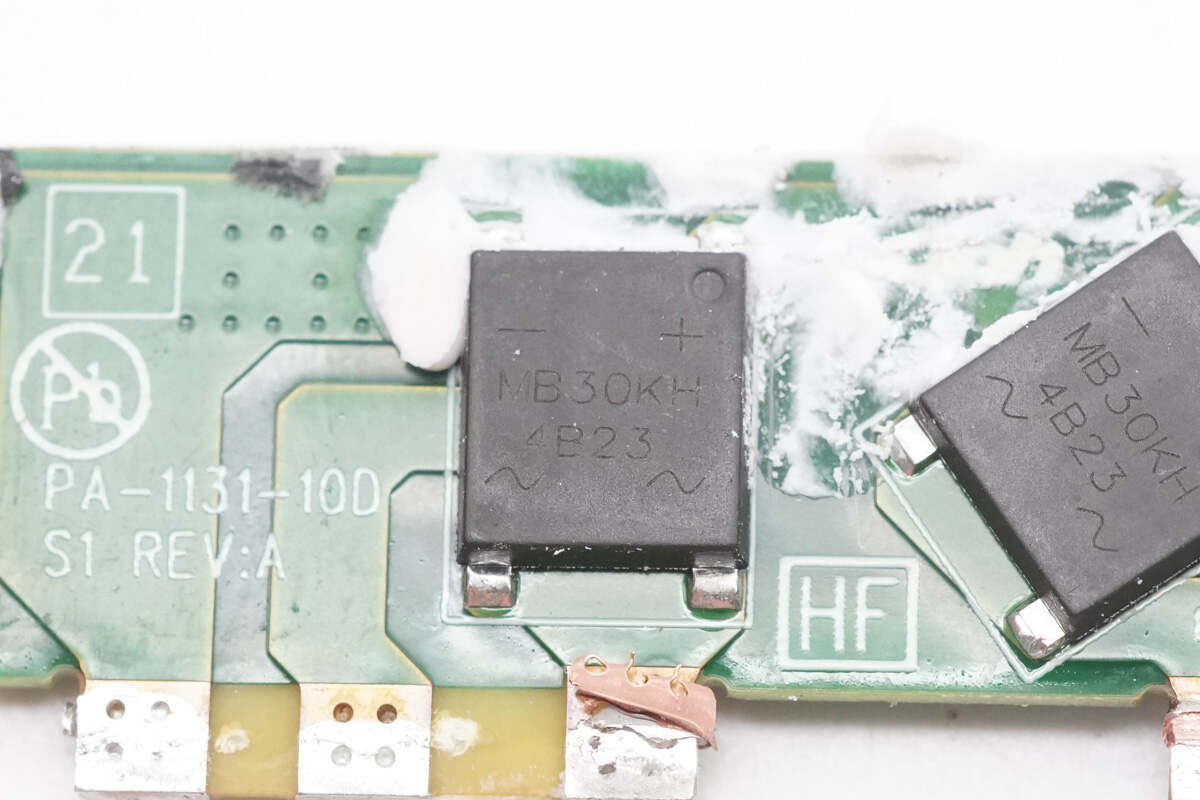

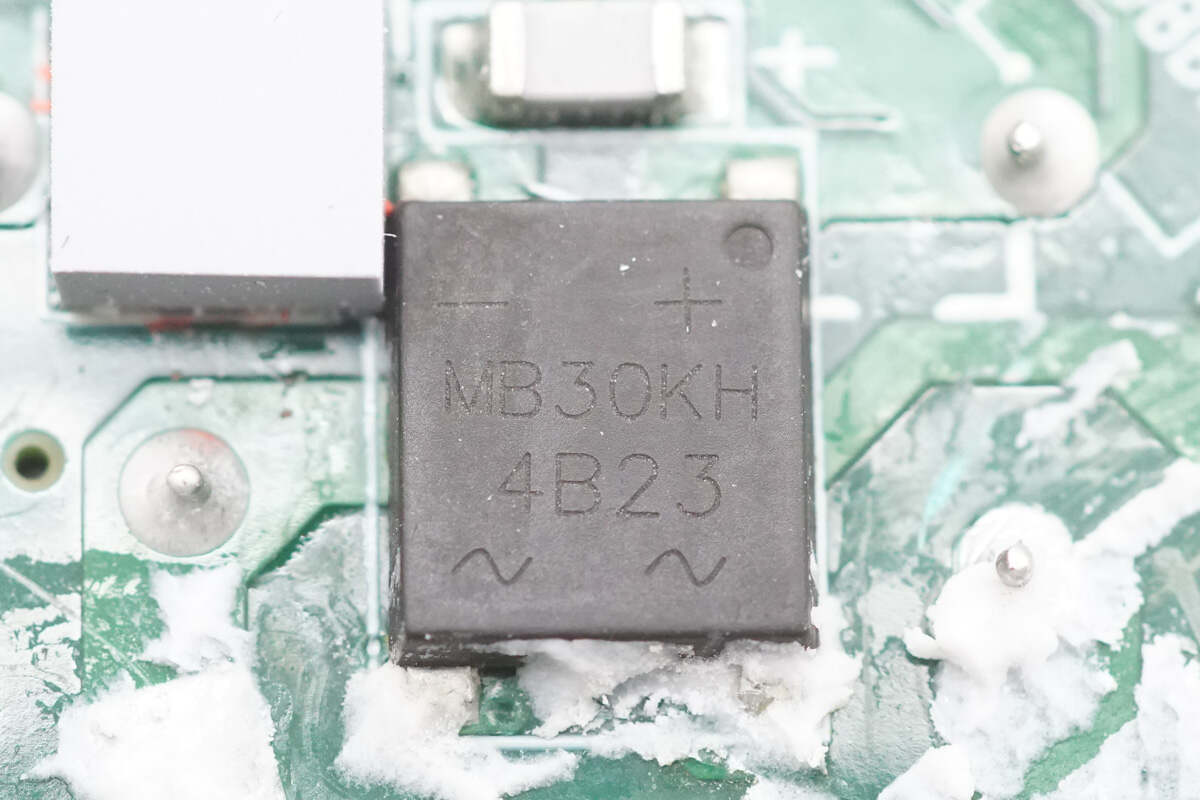

主板上还设有一颗MB30KH整流桥。

滤波电感特写。

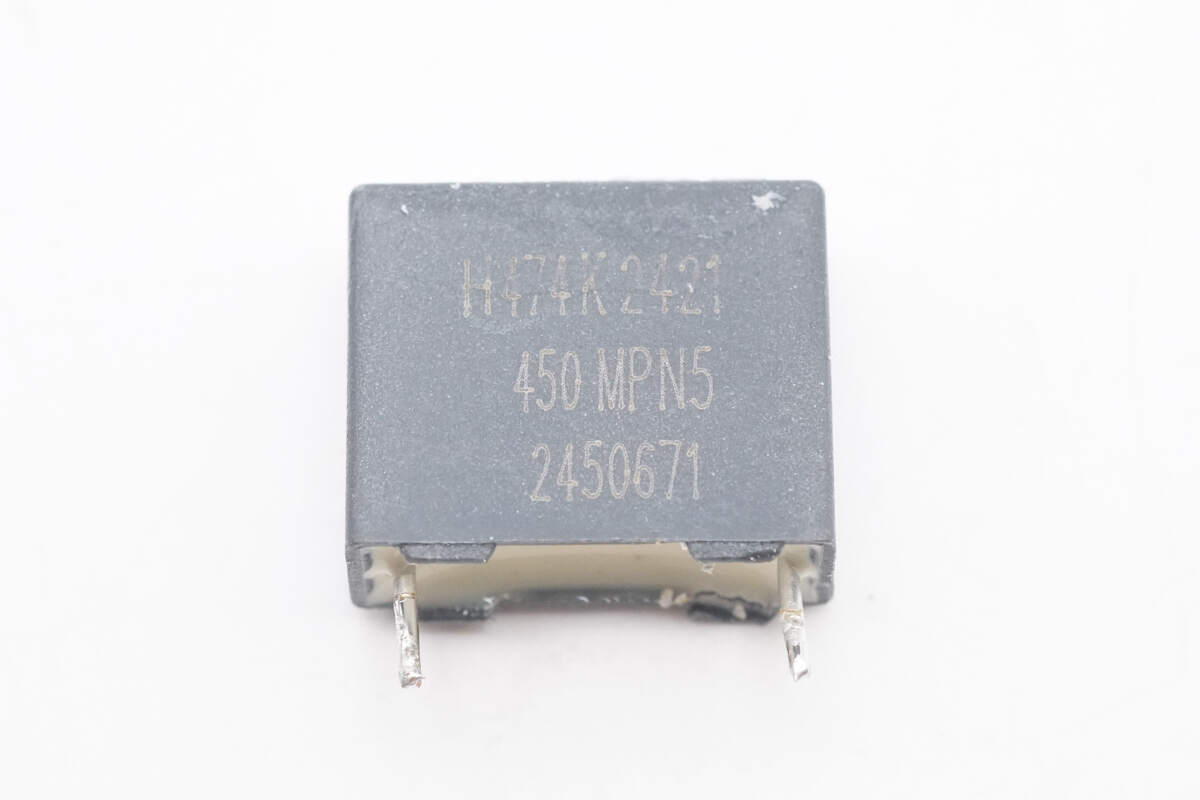

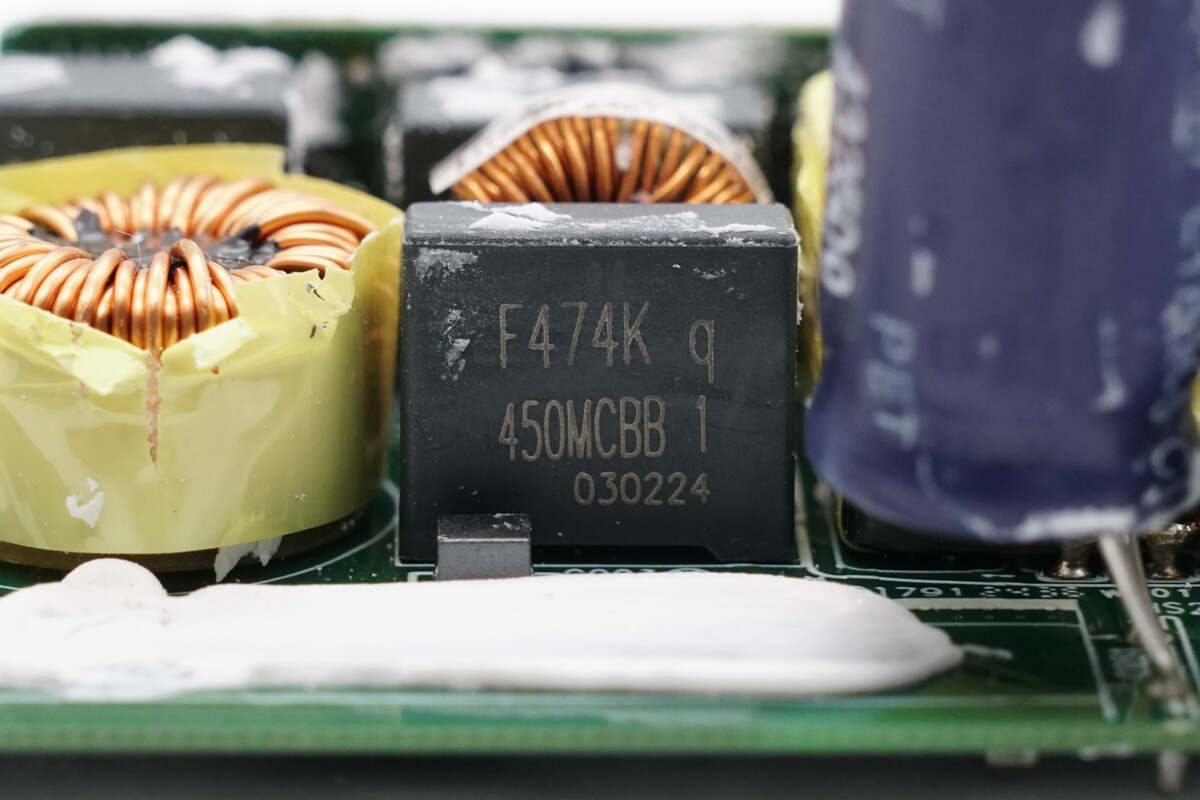

薄膜滤波电容规格为0.47μF 450V。

另一颗滤波电容规格相同。

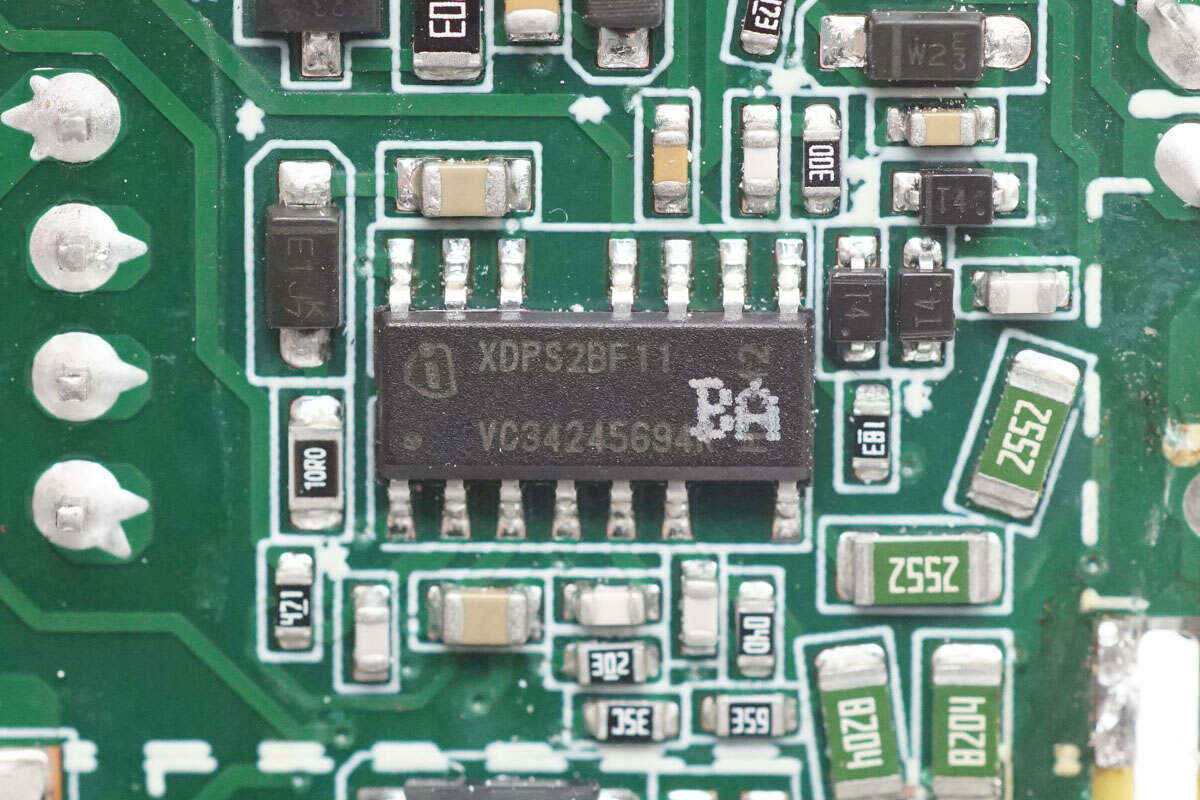

主控芯片来自英飞凌，丝印XDPS2BF11，为定制型号，内部集成PFC控制器和HFB控制器，采用DSO-14封装。

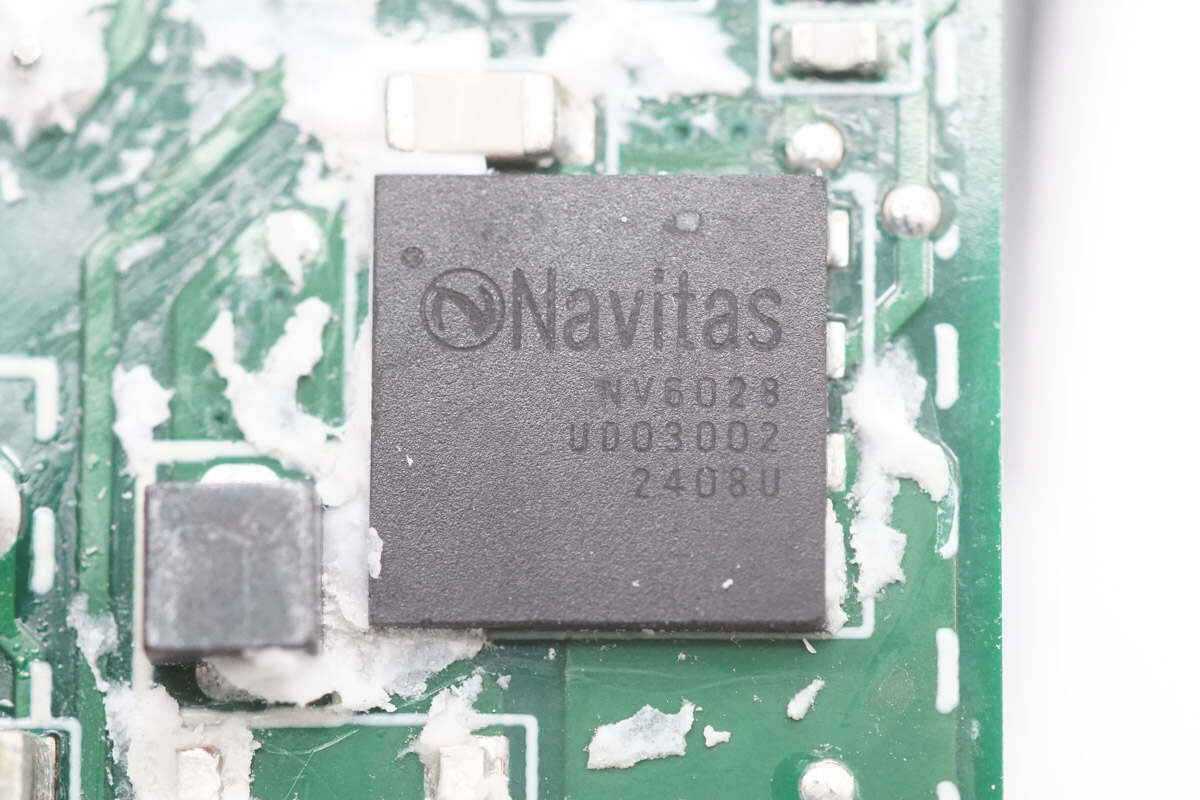

PFC开关管来自纳微半导体，型号NV6028。

PFC升压电感缠绕胶带绝缘。

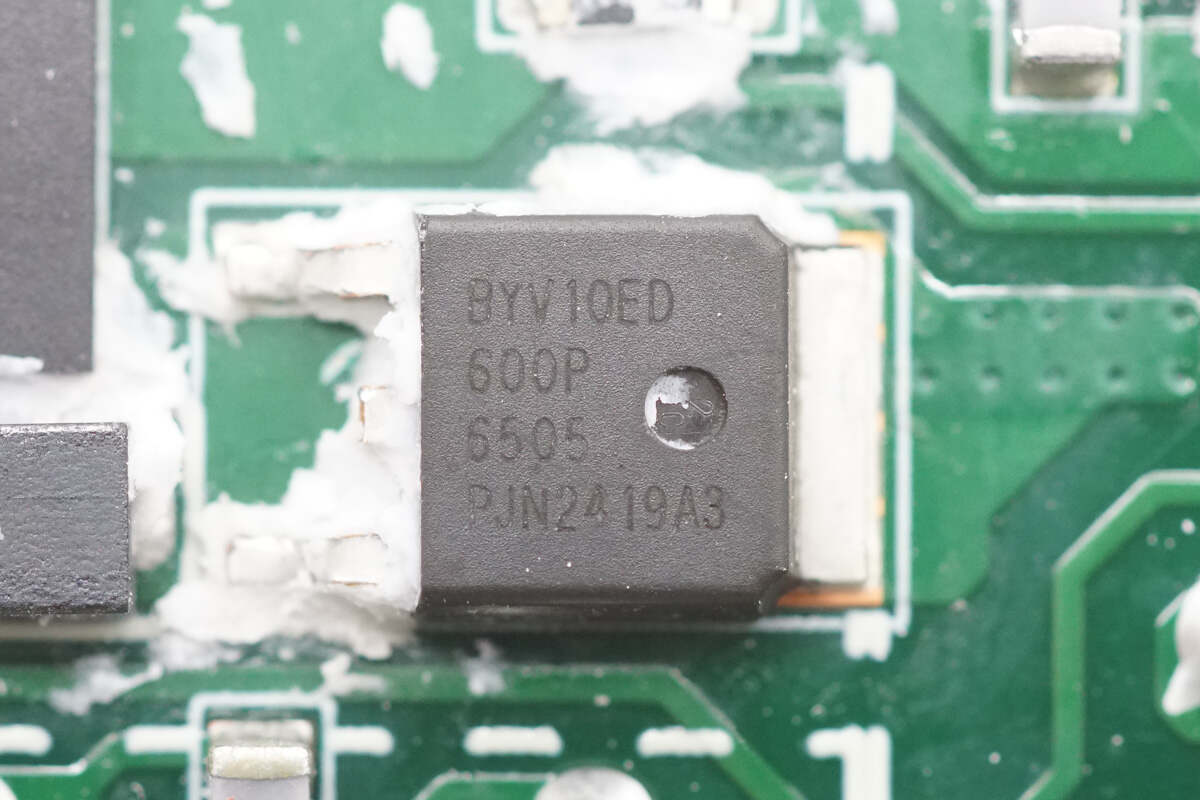

PFC整流管来自瑞能，型号BYV10ED-600P，为超快恢复二极管，规格为600V 10A，采用DPAK封装。

另一侧设有高压滤波电解电容以及另一块小板。

将小板拆下，板子正面设有HFB半桥开关管。

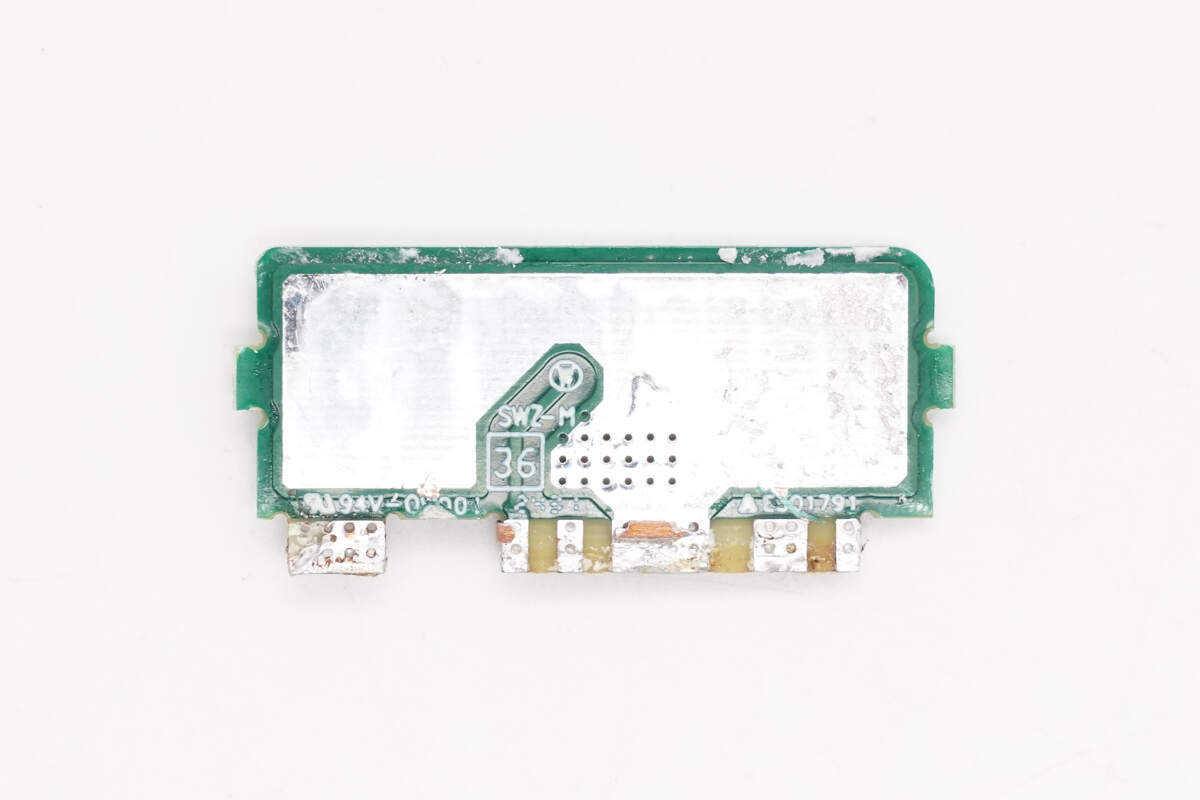

小板另一面无器件。

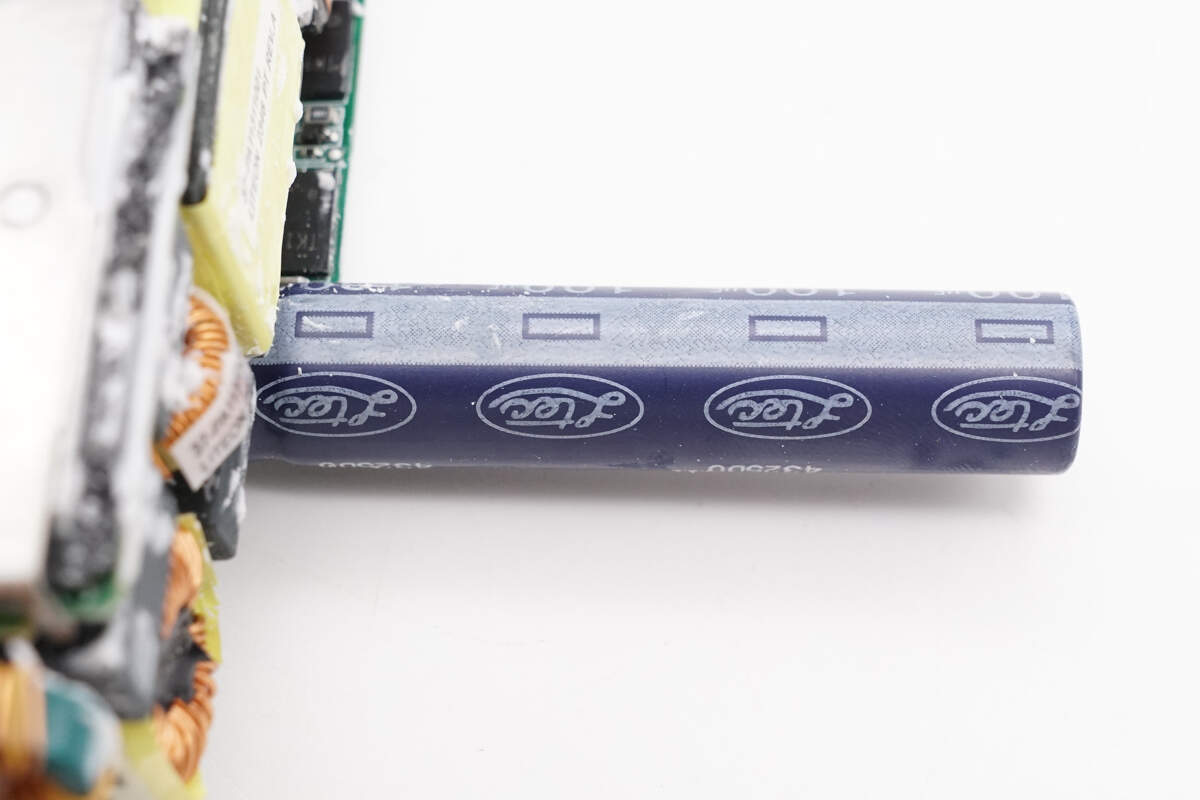

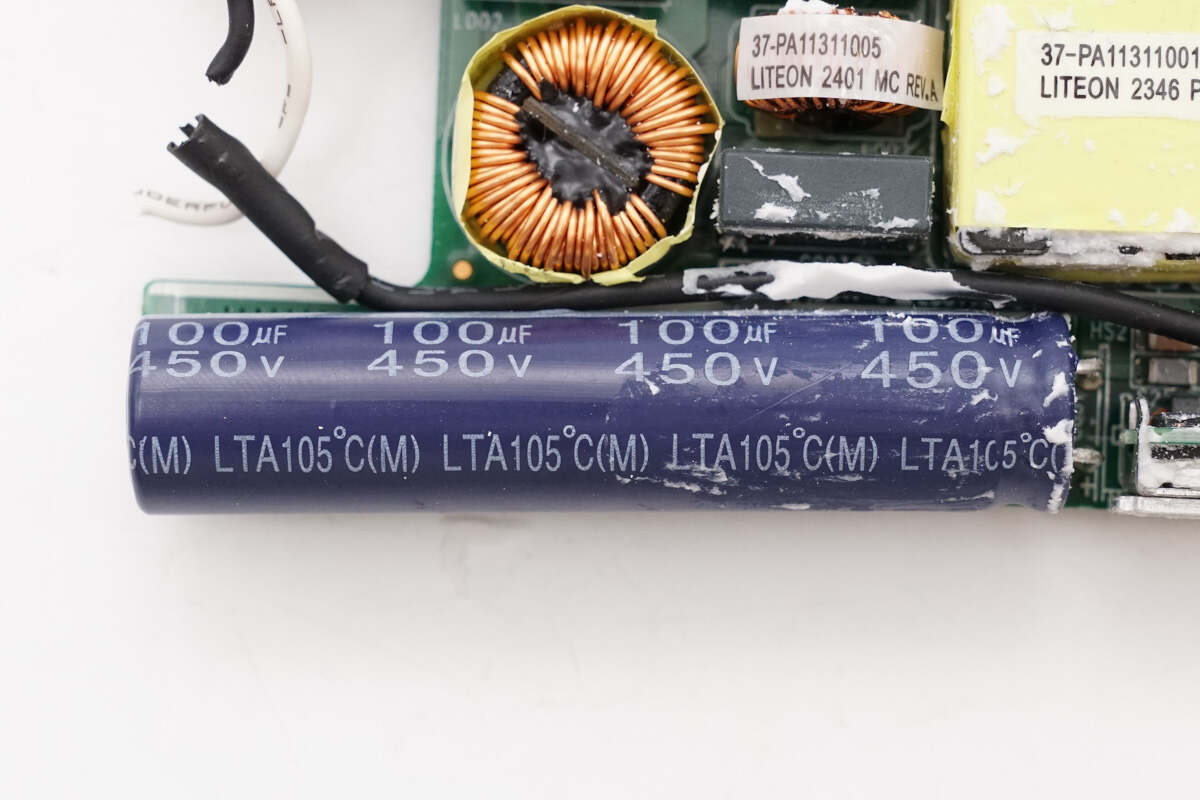

滤波电解电容来自LTEC辉城电子。

电容规格为100μF 450V。

HFB半桥开关管来自Toshiba东芝，型号TK17V65W，NMOS，耐压650V，导阻0.175Ω，采用DFN8*8封装。

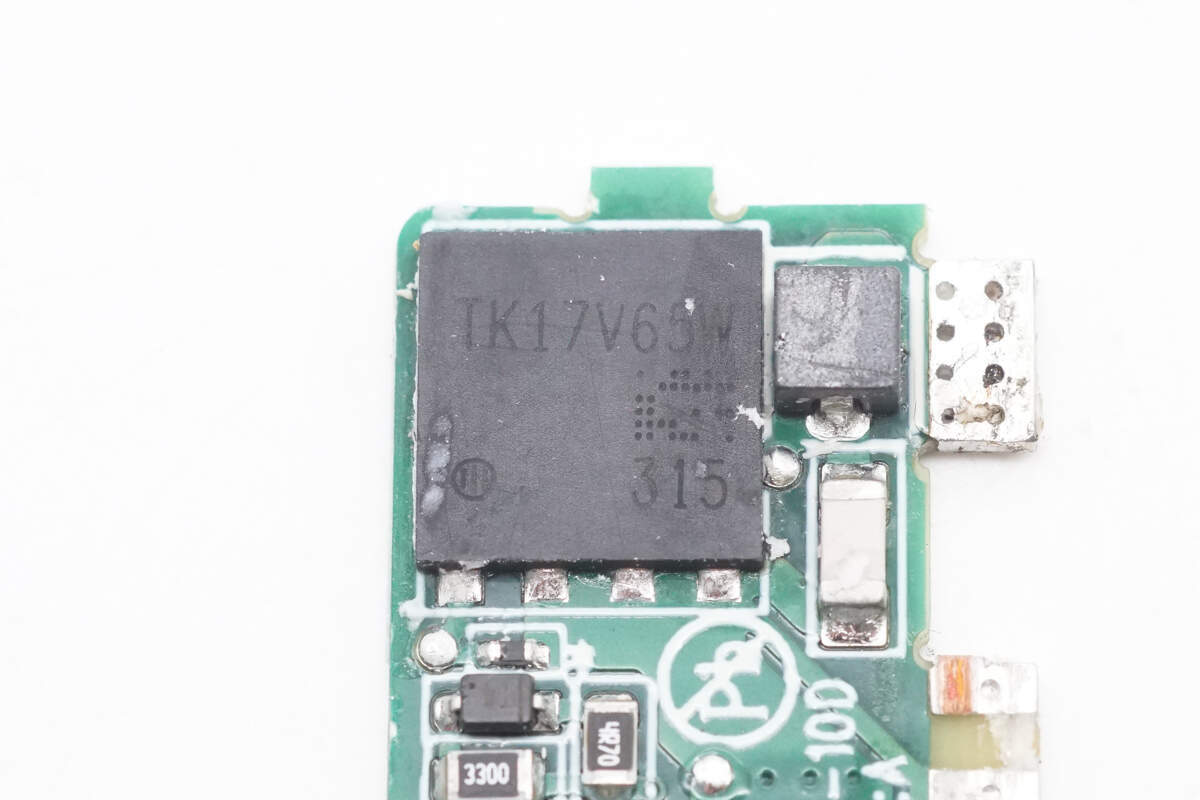

另一颗东芝TK17V65W特写。

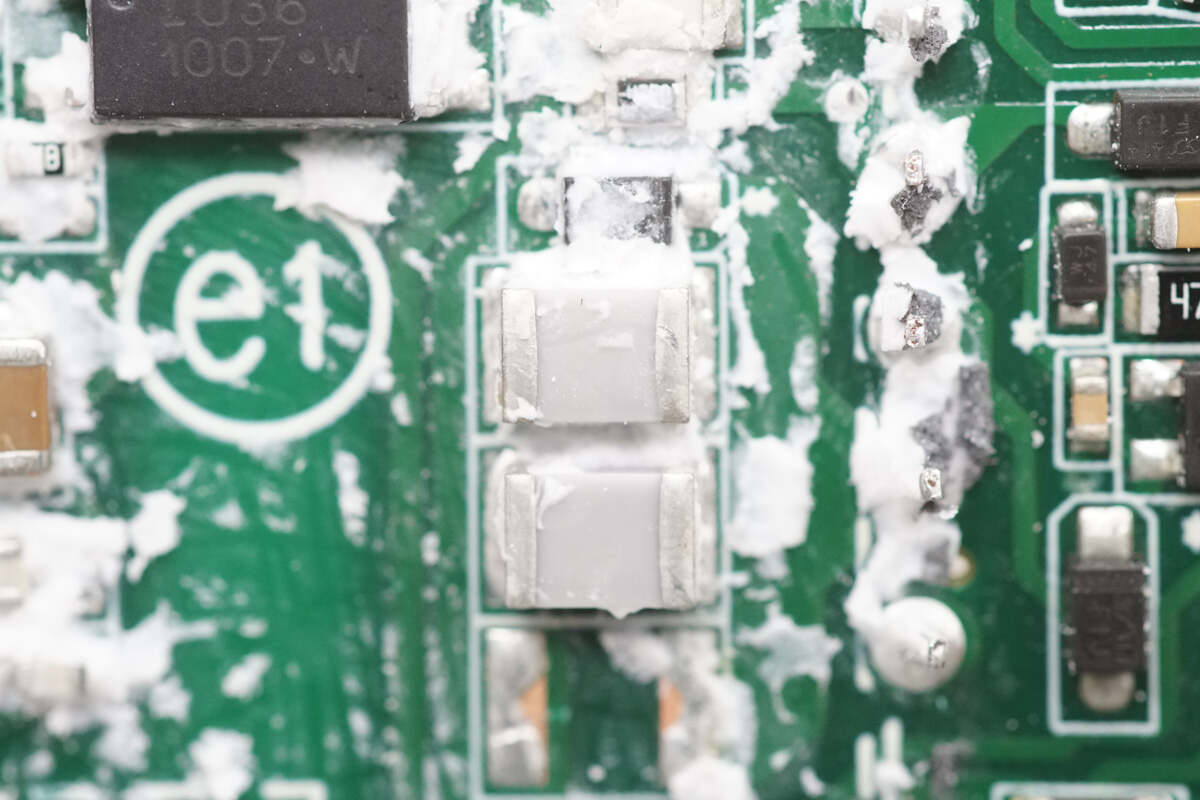

两颗NPO谐振电容特写。

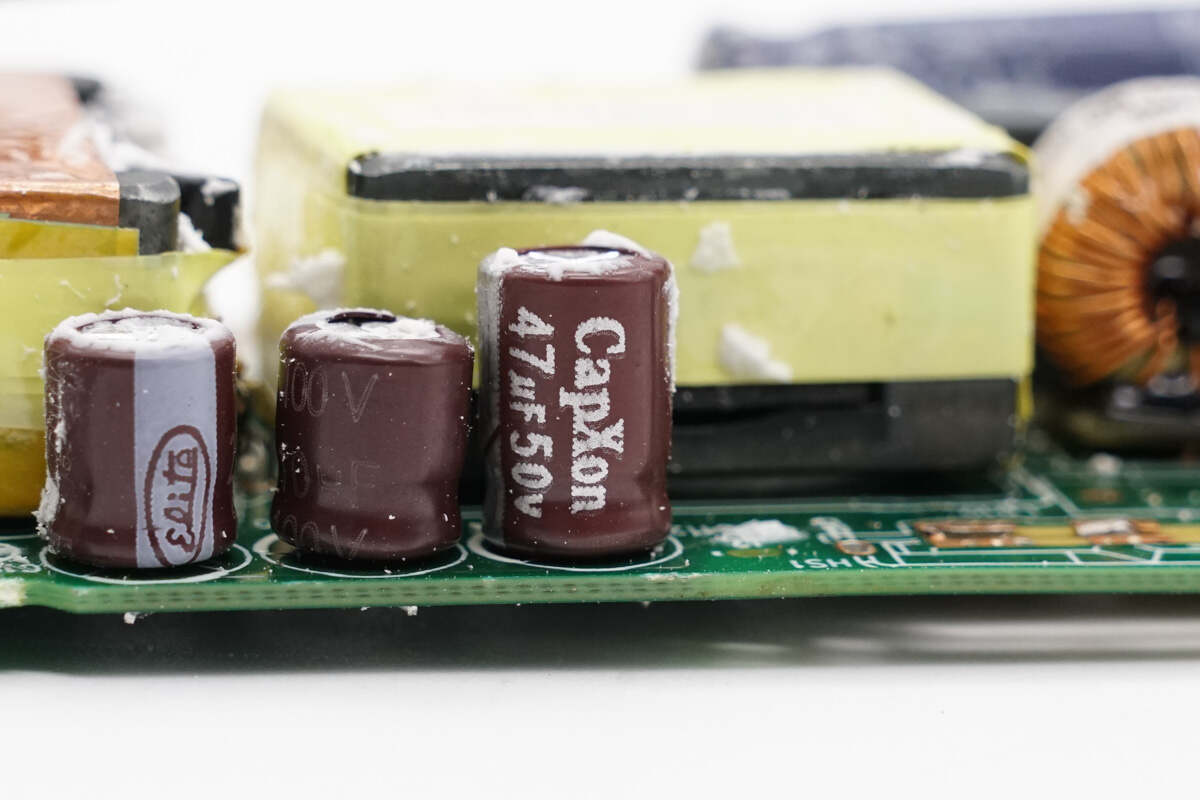

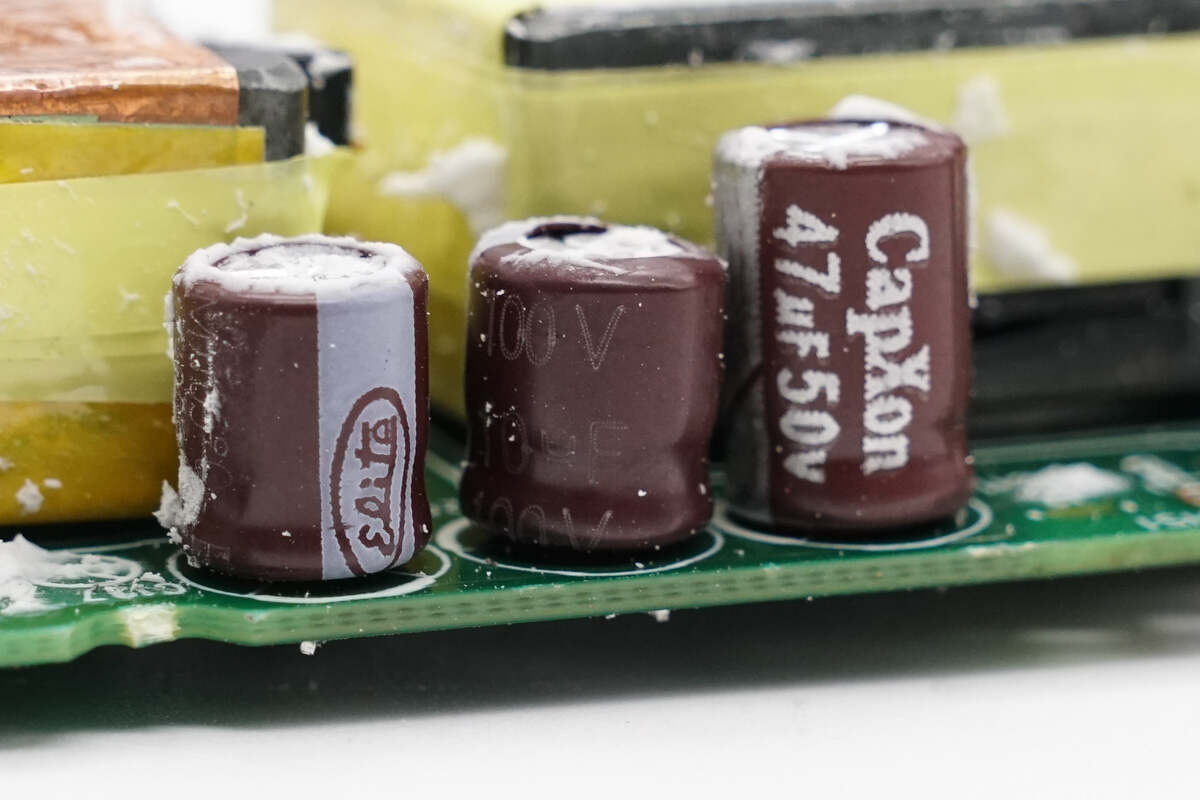

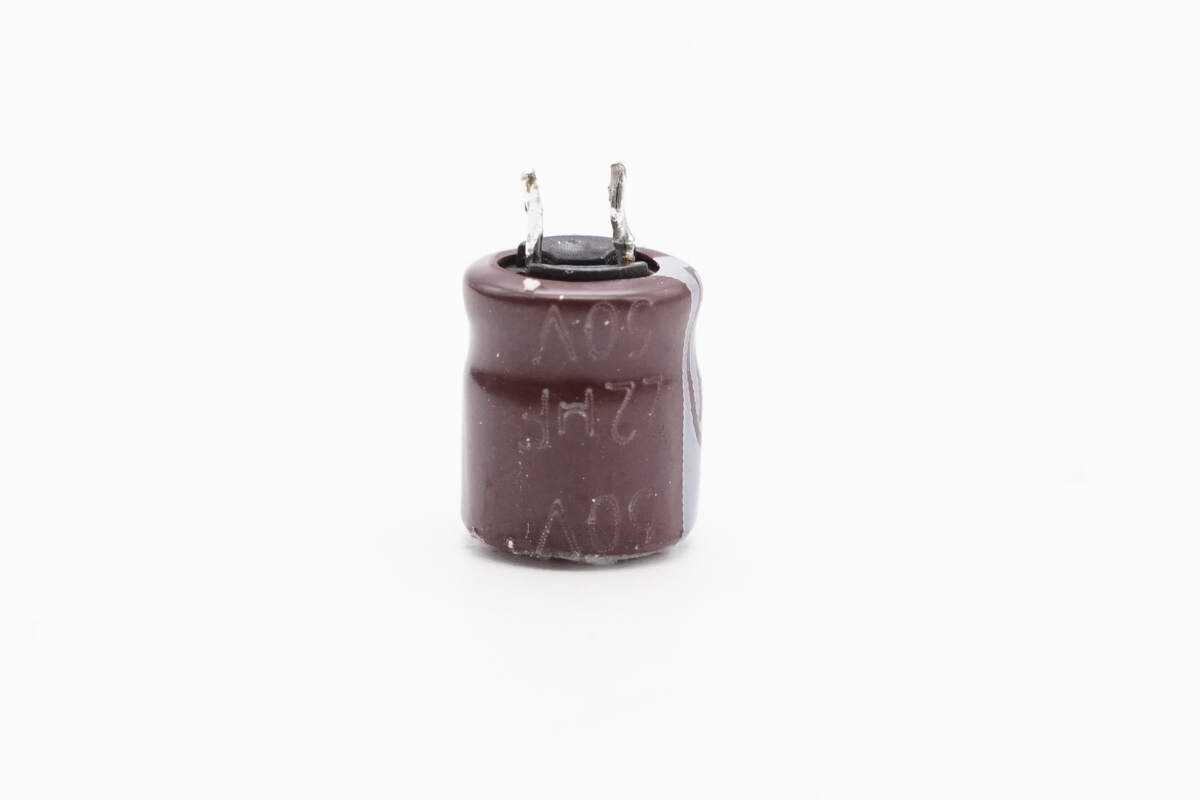

主控芯片供电电容来自ELITE金山和CapXon丰宾，丰宾电容规格为47μF50V。

另一颗规格为100V10μF。

金山电容规格为50V22μF。

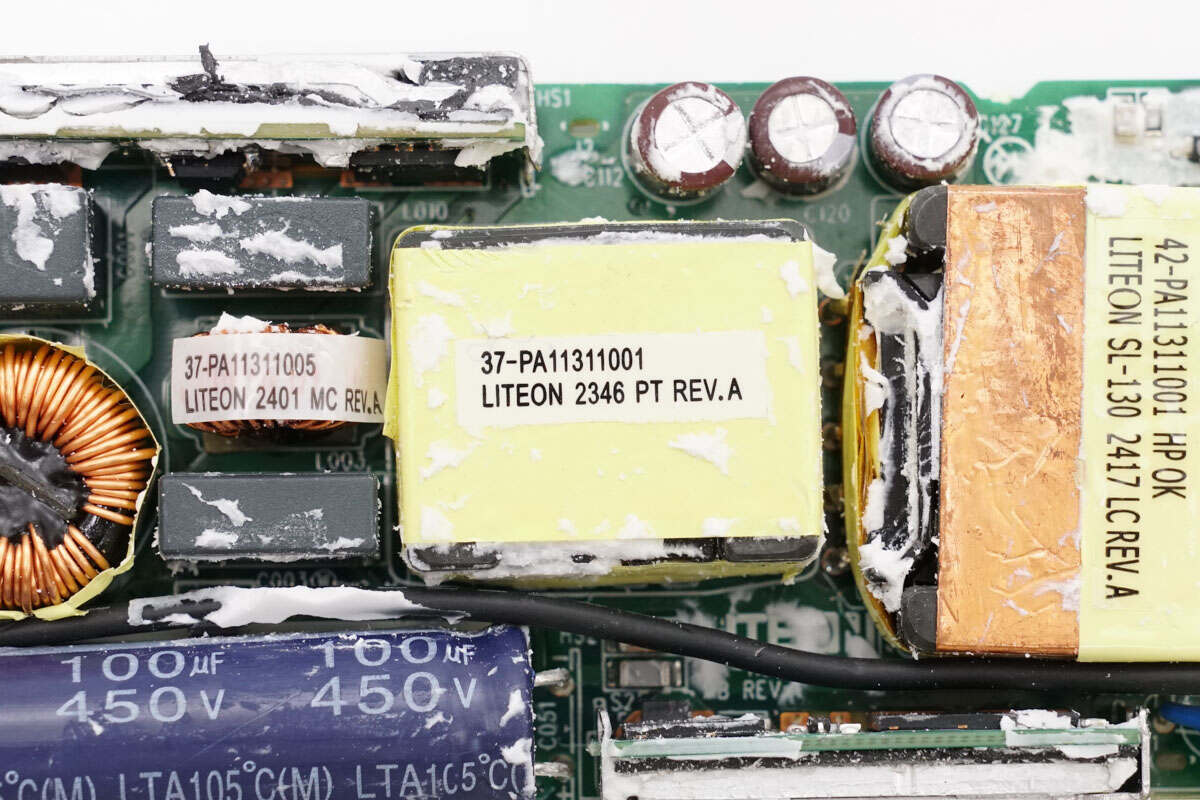

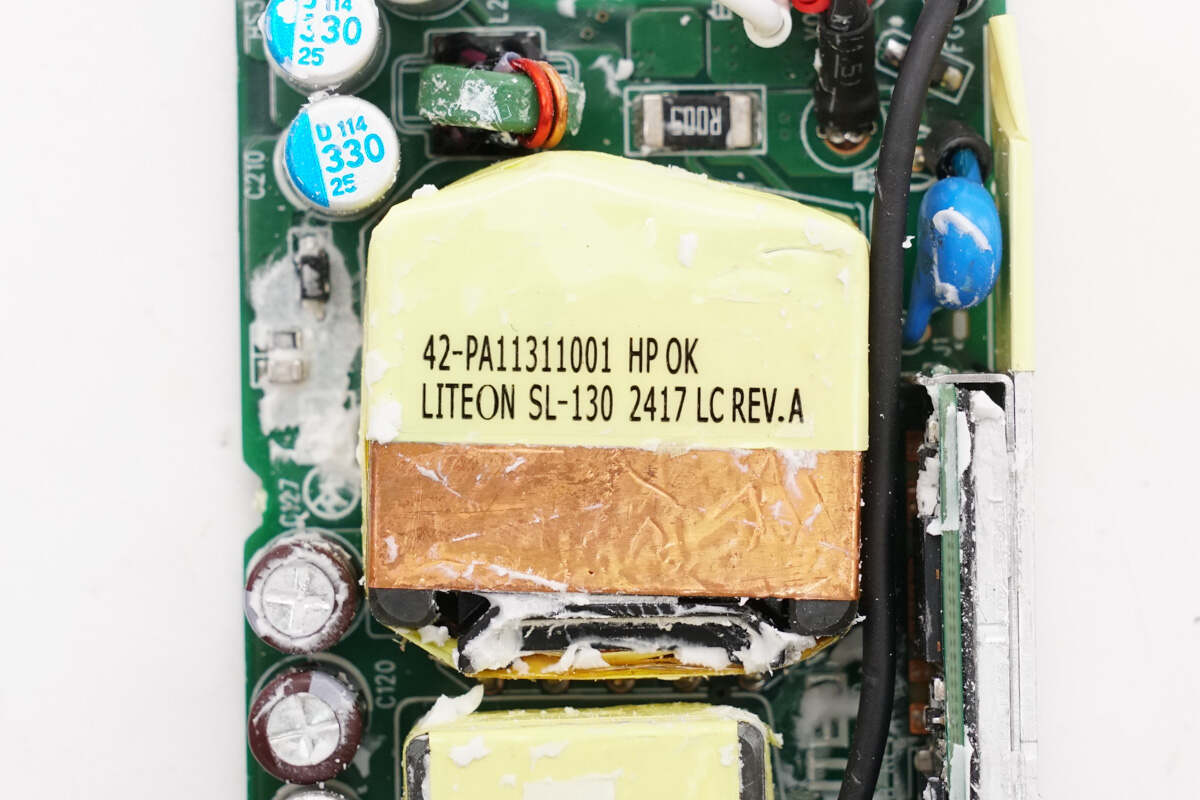

变压器特写。

输出端一览，两侧设有Y电容，固态滤波电容等器件。

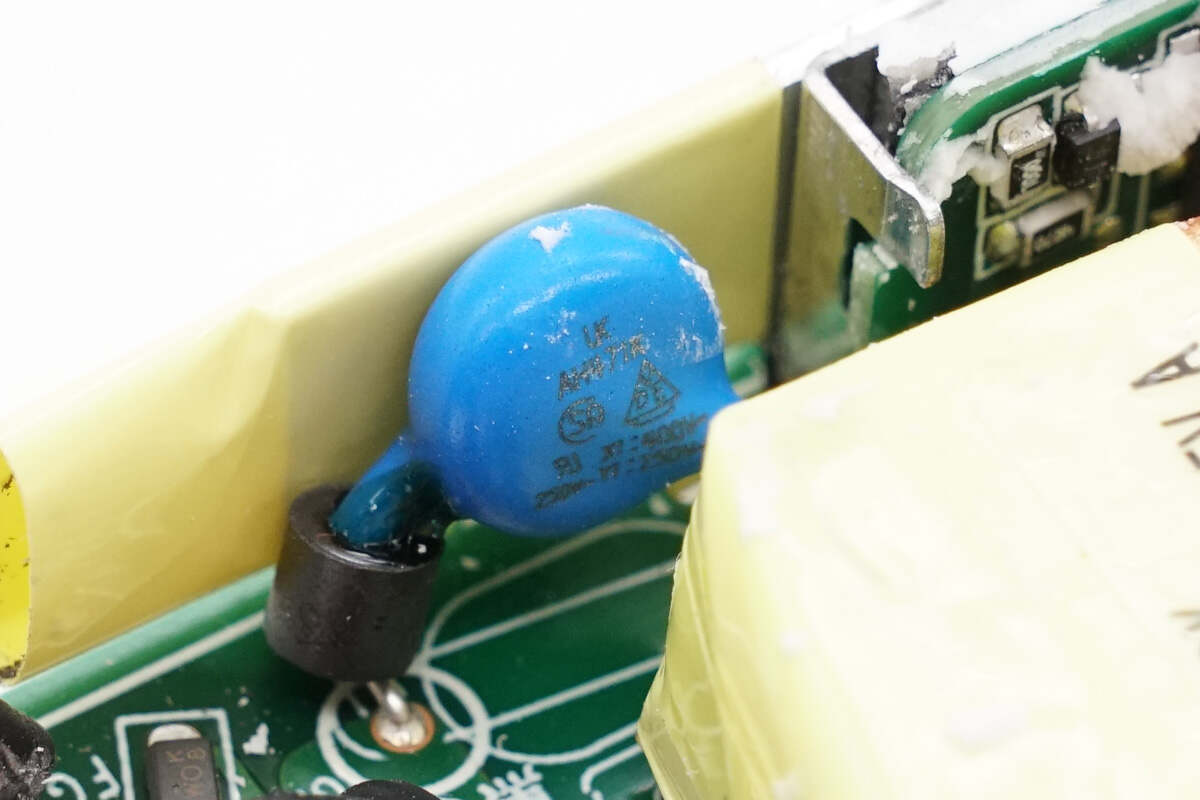

蓝色Y电容特写。

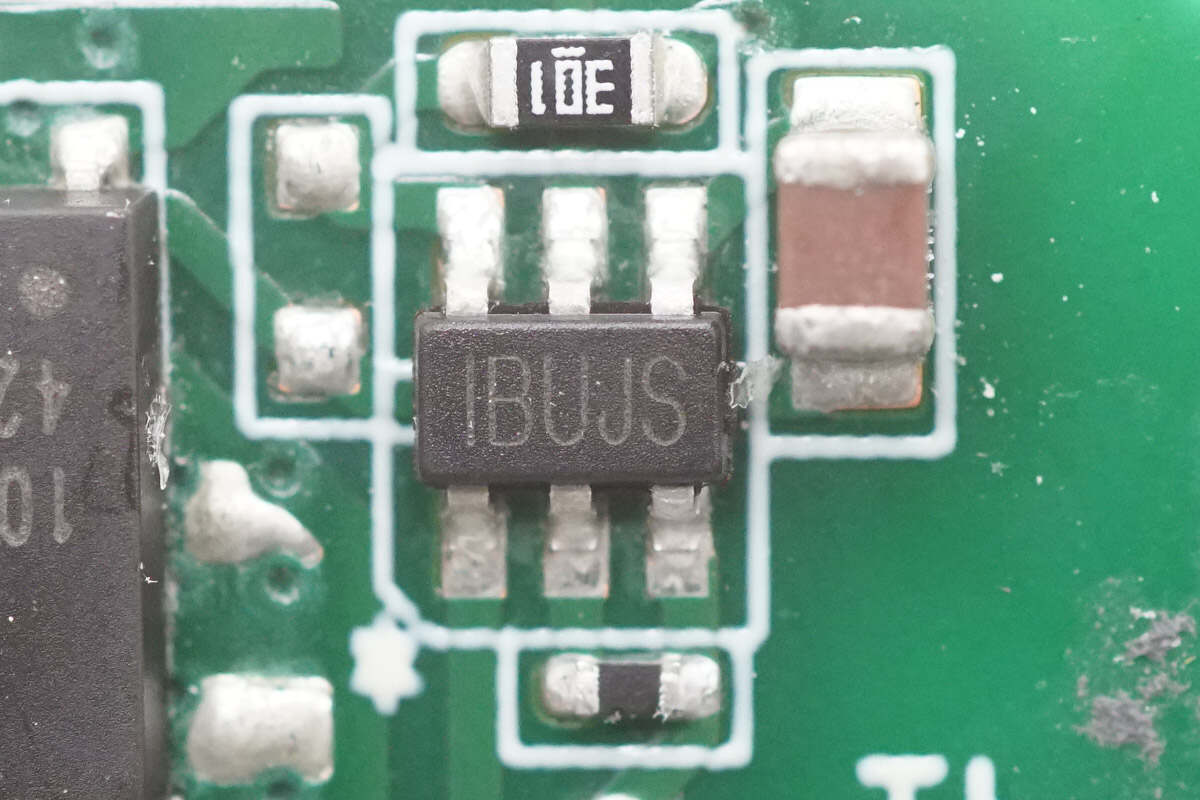

同步整流控制器来自MPS，丝印IBUJS，实际型号为MP6951，为MPS最新推出的一款同步整流控制器，支持DCM，CCM，QR，ZVS工作模式，还支持ACF主动钳位反激和HFB混合反激，工作频率可达1MHz，支持驱动氮化镓同步整流管，支持高侧和低侧应用，采用TSOT23-6封装。

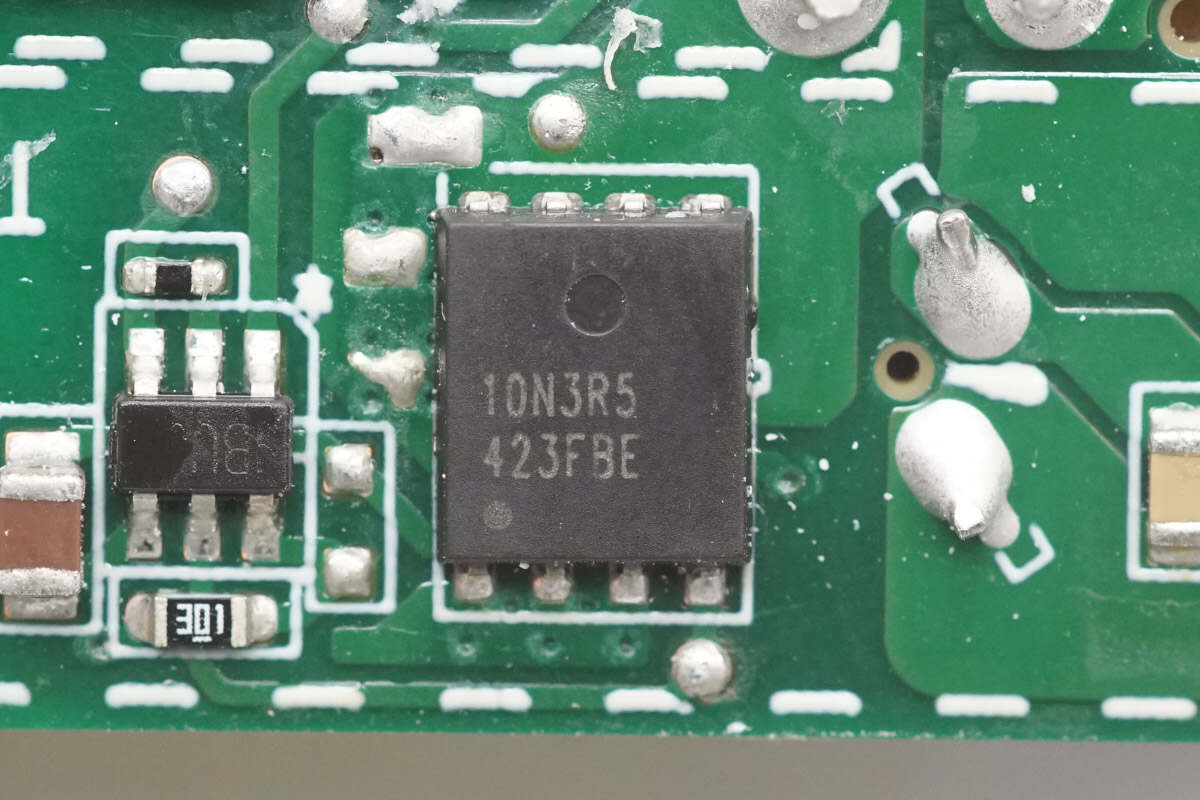

同步整流管来自APEC富鼎先进，型号AP10N3R5XT，NMOS，耐压100V，导阻3.5mΩ，采用PMPAK5*6X封装。

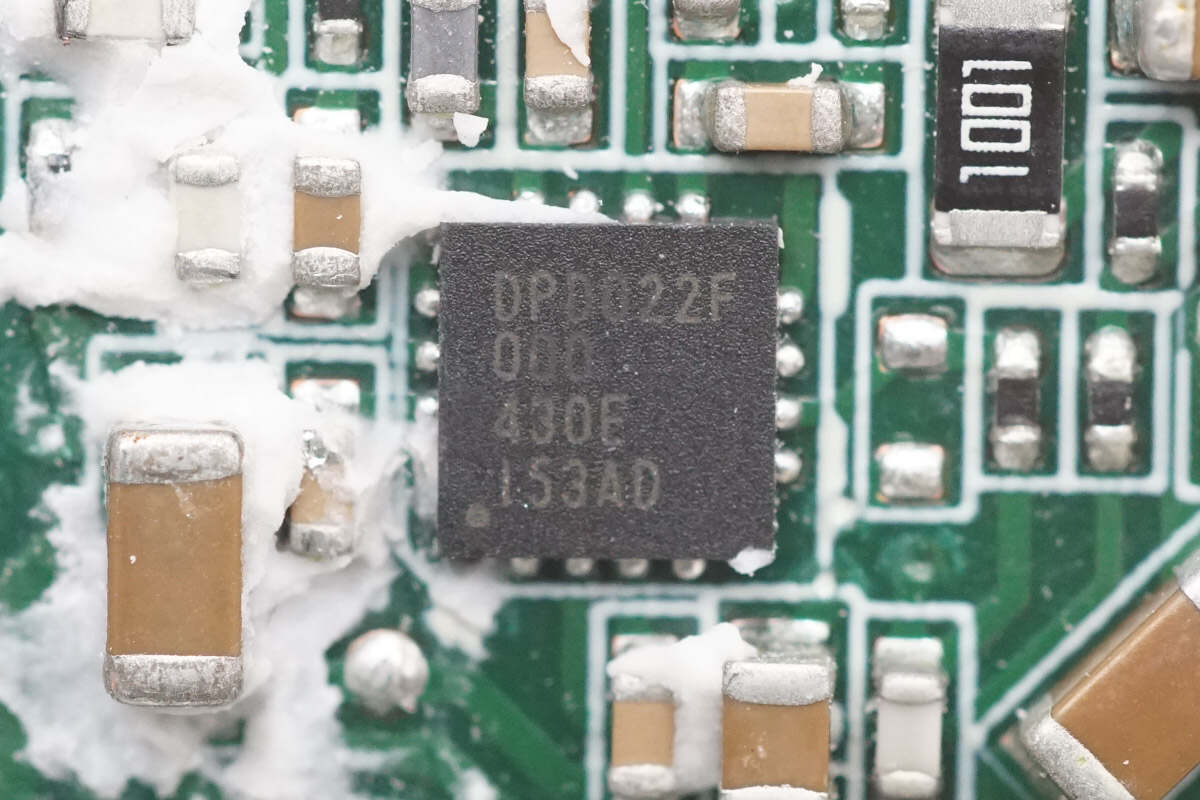

输出协议芯片丝印DPD022F，为定制型号。

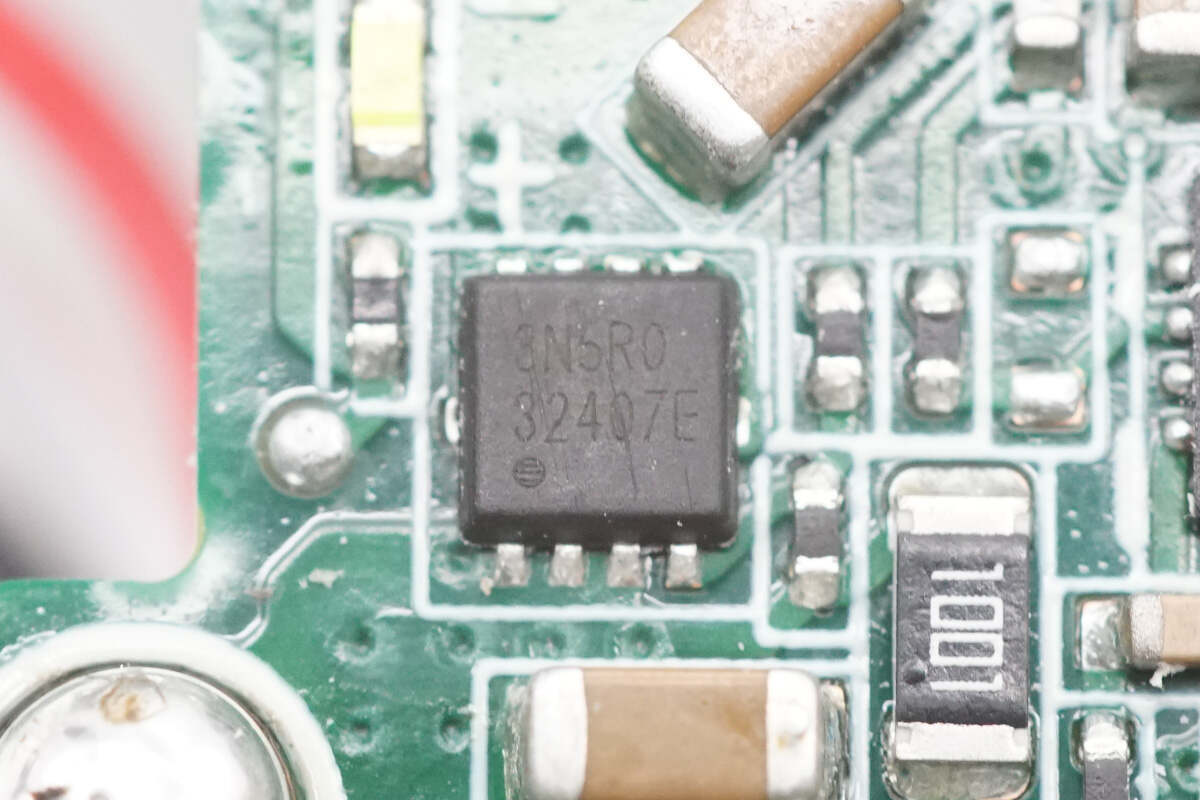

VBUS开关管来自富鼎先进，型号为AP3N5R0YT，是一颗耐压30V的NMOS管，导阻5mΩ，采用PMPAK3*3封装。

滤波电感特写。

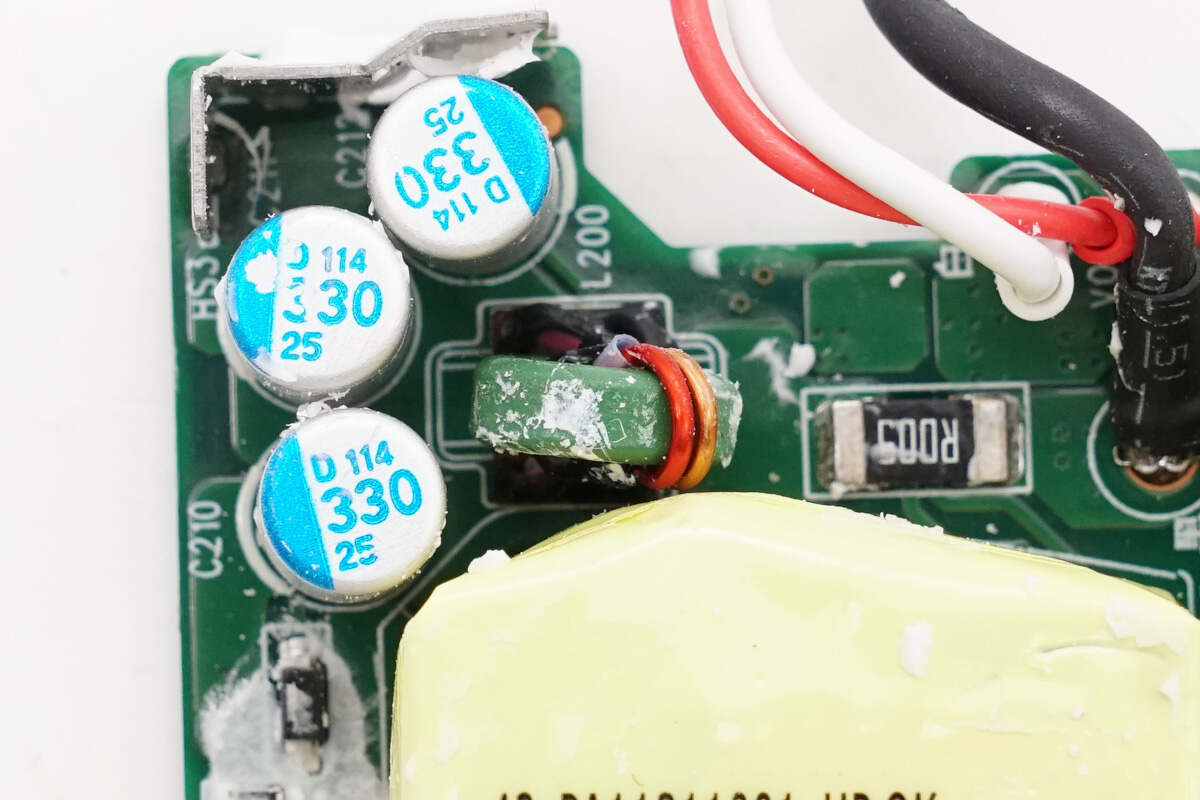

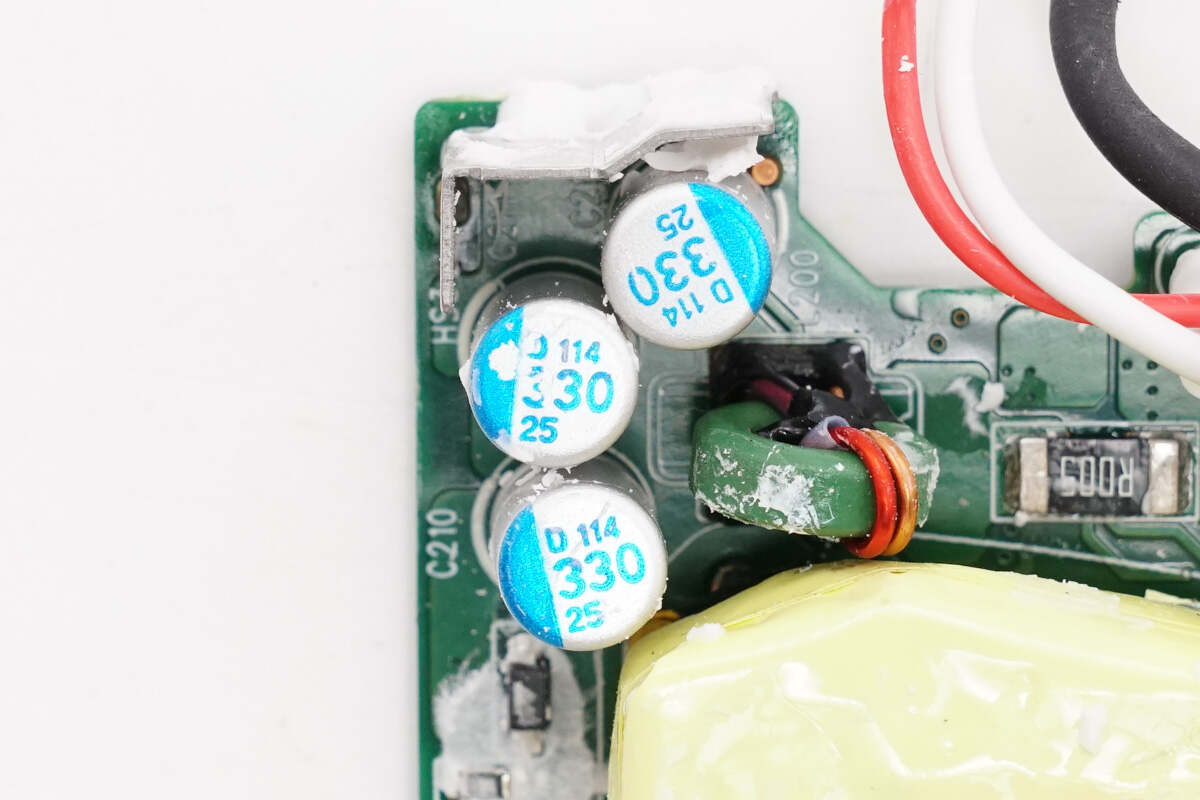

三颗输出滤波电容来自金山，为UPD系列导电聚合物固态电容，规格为25V330μF。

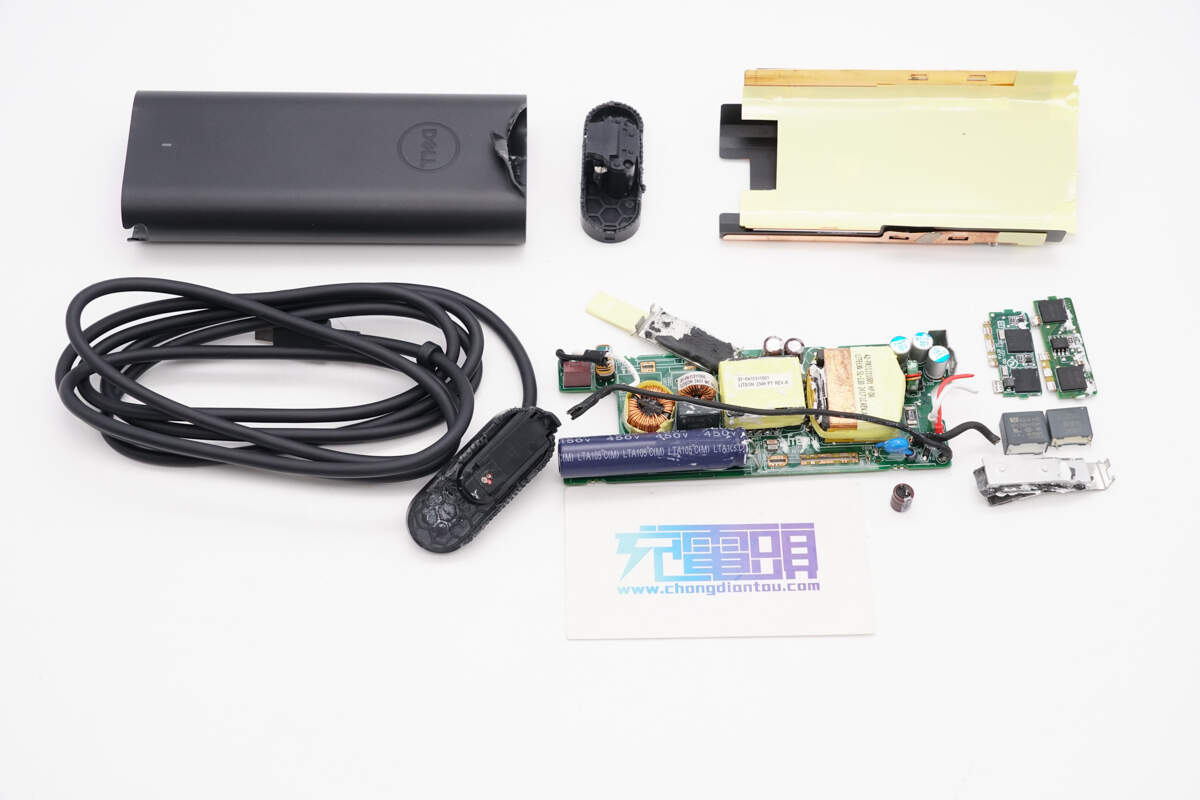

全部拆解完毕，来张全家福。

充电头网拆解总结

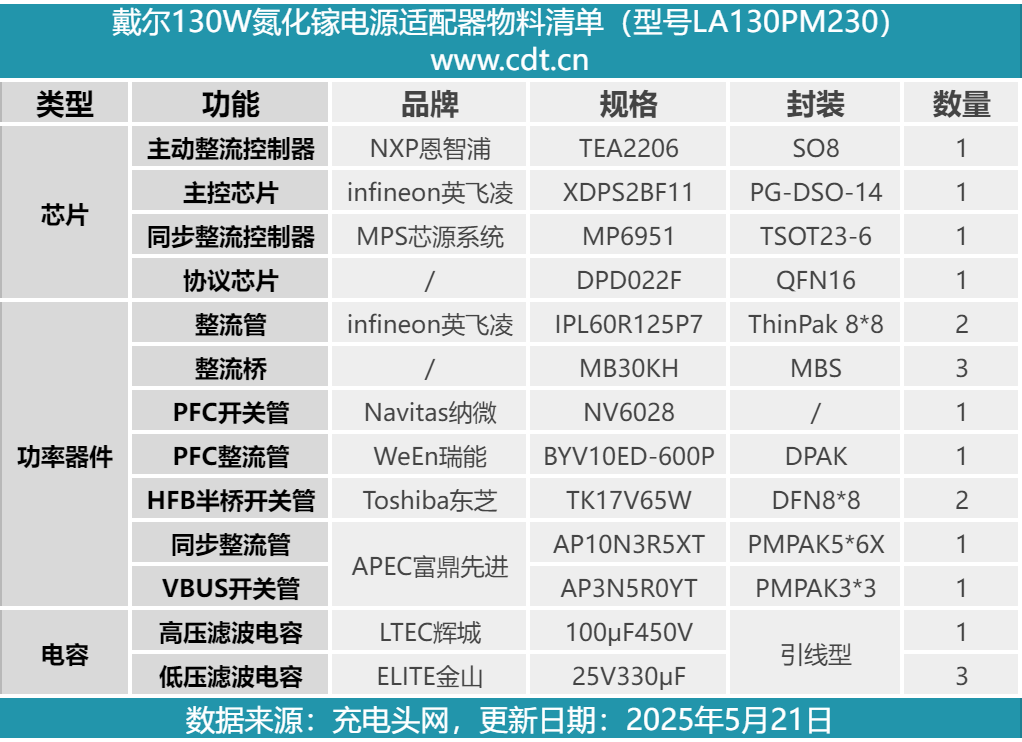

最后附上戴尔130W氮化镓电源适配器的核心器件清单，方便大家查阅。

戴尔130W氮化镓电源适配器延续家族式外观设计，电源线可拆卸以及接地设计，并且支持100-240V宽电压输入以及通过全球绝大多数国家地区的安规认证，用户可灵活使用，实用性相当不错。此外接近3米的总长度，满足绝大多数场景使用需求。

充电头网通过拆解了解到，充电器采用了恩智浦TEA2206搭配英飞凌IPL60R125P7 MOS管进行主动整流。此外采用英飞凌XDPS2BF11定制主控以及MPS MP6951T同步整流控制器的电源方案，分别搭配纳微NV6028 PFC开关管、东芝TK17V65W HFB半桥开关管以及富鼎先进同步整流管，定制协议芯片控制输出。滤波电容来自辉城，模块打胶以及覆盖铜散热片等，用料做工相当扎实可靠。
