一、产品核心定位

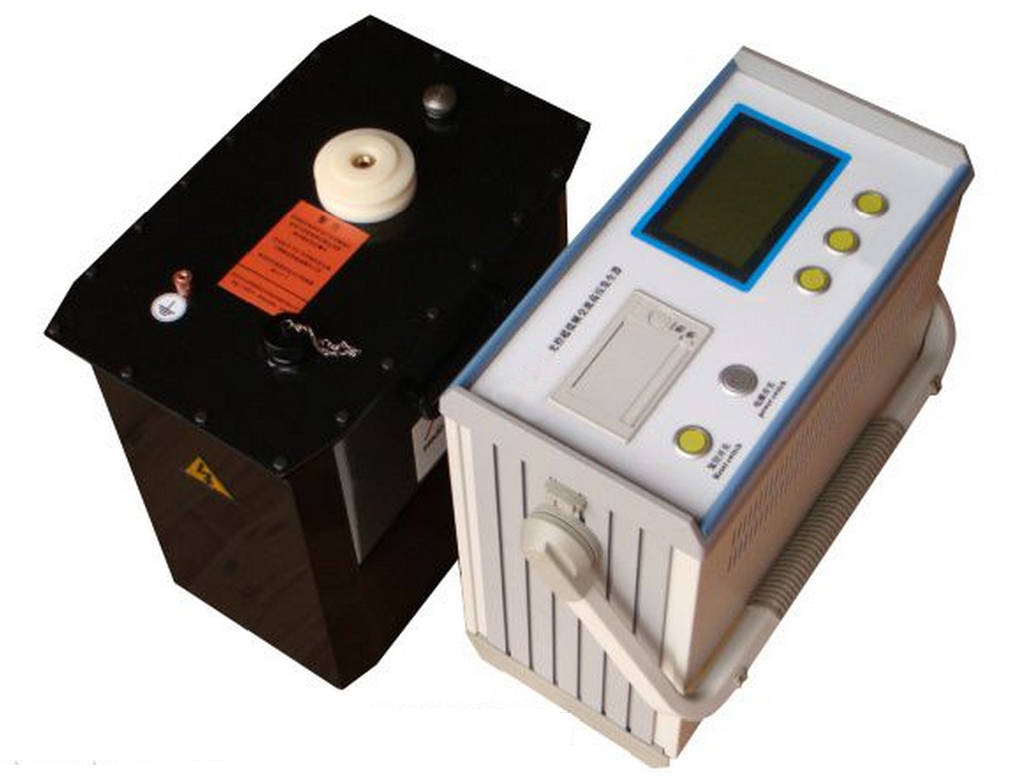

超低频高压发生器是专为绝缘等值电容较大的电气设备（如交联聚乙烯电缆、大型发电机、电力电容器等）设计的耐压试验设备，可替代传统工频耐压试验，实现等效性测试。其核心优势在于：

体积小、重量轻：全电子化设计，体积仅为工频设备的1/500，便于户外作业。

低频高效：0.1Hz超低频输出，试验电源容量需求仅为工频的1/500，显著降低设备成本和能耗。

数据精准：高压侧直接采样电流、电压，配合高低压闭环负反馈控制，消除容升效应，测量误差≤3%。

二、技术参数与性能指标

输出参数：

电压范围：0-30kV、0-50kV、0-80kV（峰值），可定制更高电压。

频率范围：0.1Hz、0.05Hz、0.02Hz三档可调，适应不同设备需求。

带载能力：

0.1Hz时最大1.1μF；

0.05Hz时最大2.2μF；

0.02Hz时最大5.5μF。

测量精度：

电压正/负峰值误差≤3%；

电压波形失真度≤5%；

测量精度±(3%满量程+0.5kV)。

保护功能：

过压保护：动作时间<20ms，当输出超过设定限压值时自动停机。

过流保护：高低压双重保护，高压侧按设定值精确停机，低压侧超额定电流时停机。

油箱过热保护：防止设备因长时间运行过热损坏。

环境适应性：

工作温度：-10℃~+40℃；

湿度：≤85%RH；

电源：AC 220V±5% 50Hz。

三、产品优势对比传统工频设备

特性：超低频高压发生器与传统工频耐压试验设备对比

超低频高压发生器：

全电子化，体积小、重量轻（25-45kg）；

电源容量需求低（工频的1/500）；

高压侧直接采样，误差≤3%；

正弦波标准，失真度≤5%；

自动化升压、降压、测量、保护；

内置保护电阻，无需外接。

传统工频耐压试验设备：

体积庞大，重量可达数吨；

电源容量需求高，需大容量试验变压器；

机械调制信号，误差大；

机械调制导致波形不标准，需放电整形；

手动操作复杂，需专业人员；

需外接保护电阻，增加操作风险。

四、应用场景与行业认可

主要应用领域：

电力电缆：35kV及以下交联聚乙烯（XLPE）电缆的耐压试验。

大型发电机：定子绕组绝缘性能检测。

电力电容器：交流耐压试验。

高压旋转电机：绝缘老化评估。

行业标准支持：

符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件》及IEC 60060-2国际标准。

国内推广《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。

五、选型建议

选型依据：

试验电压需求：根据被试设备额定电压选择30kV、50kV或80kV型号。

带载能力：根据设备电容值选择对应频率下的最大带载量。

便携性：户外作业优先选择轻量化型号（如VLF-30/1.1，控制器5kg，升压器25kg）。

六、总结

超低频高压发生器以“小体积、高精度、低能耗”为核心优势，成为电力设备耐压试验的理想替代方案。其全电子化设计、多重保护机制及符合国际标准的性能，使其在电缆、发电机等大型设备检测中广泛应用。选型时需结合试验电压、带载能力及便携性需求，选择专业厂家确保设备质量与售后服务。
