国芯思辰| 国产4通道C/X/Ku波段波束形成器替换ADAR1000应用于相控阵雷达系统
波束形成技术是相控阵天线系统的核心，其主要目的是通过精确控制各通道的相位和幅度，构造出具有期望方向性和形状的天线波束。国产波束形成器在实现波束形成时采用了多种先进技术，并结合数字与模拟控制手段，确保在动态环境下波束指向的准确性和灵活性。
传统的模拟波束形成主要依赖于射频分配网络和固定的相位调节器，尽管实现相对简单，但调节精度和动态响应能力较低。而数字波束形成则利用高速数字信号处理技术，可以实现实时的相位、幅度调整和自适应算法补偿。国产波束形成器结合两者优势，既利用高集成度的模拟前端保证信号的低噪声和低失真，又通过内嵌的数字控制模块实现精准动态调整，达到理想的波束成形效果。

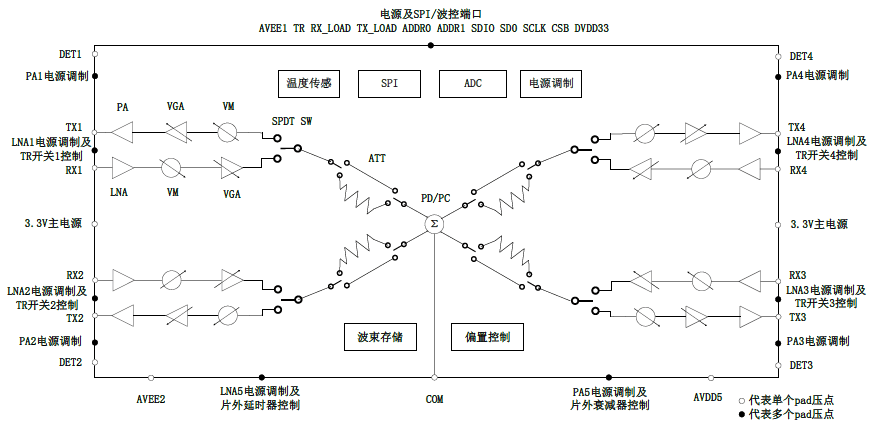

国芯思辰的高度集成的4通道X/Ku频段波束成形芯片，在卫星通信和相控阵雷达系统中展现出卓越的性能与工程价值。芯片包含4个接收通道和4个发射通道及对应的功率分配(发射)和合成网络(接收)，集成各个通道的幅度和相位控制电路。
芯片支持8GHz至16GHz频率范围，适用于发射与接收两种工作模式，采用半双工机制，并通过单一引脚进行切换控制。芯片可在射频路径中提供≥31dB的增益调节动态范围以及完整的360°相位调节能力，其增益分辨率达≤0.5dB，相位分辨率优于2.8°，满足高精度波束指向控制需求。
该波束形成器是基于自主正向设计架构， 支持电源调制，温度传感，功率检波，波束存储等，射频端口左右对称，单端口控制收发切换；采用标准SPI波控协议。器件可提供裸片或者封装芯片形式产品，可满足不同应用场景需求。裸片适合用户采用COB、自定义封装、微组装、小型化SIP等应用场景；塑封芯片适合用户采用大规模贴装，有利于降低微组装的难度，方便快速组阵验证系统性能。
