是德N9020B信号分析仪 安捷伦N9020A

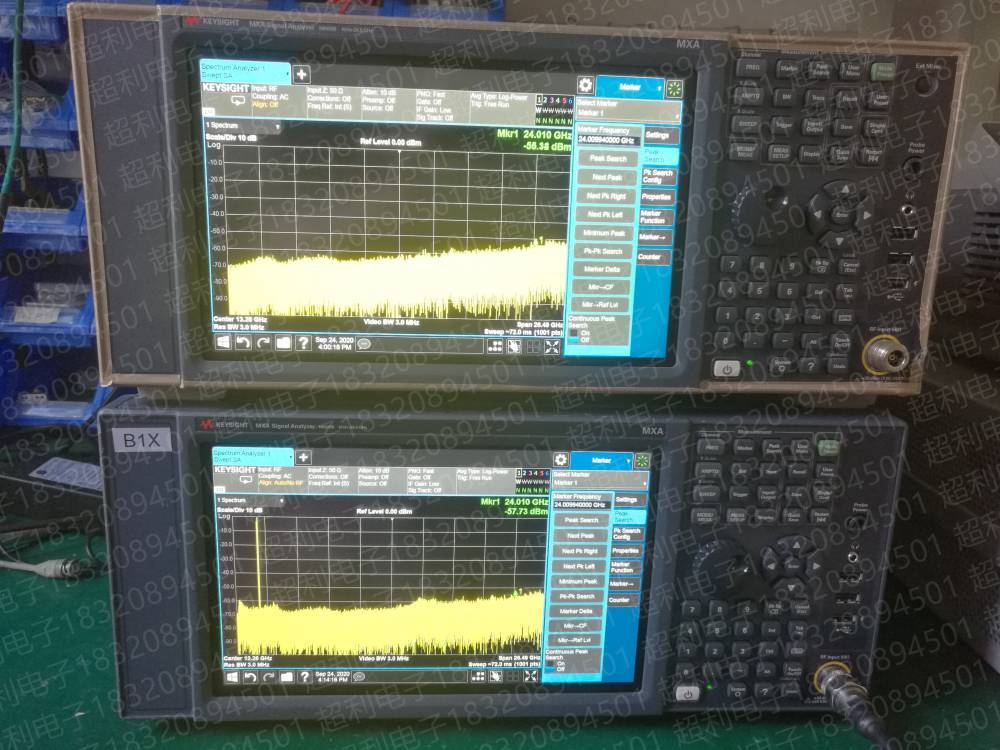

N9020B MXA 信号分析仪

深圳超利 18320894501

主要特性与功能：

利用***的信号分析工具，应对基本的信号表征

借助可选的内置跟踪发生器，可以执行经济高效的激励响应测量

X 系列测量应用软件添加重要功能

可以在研发和微波教育实验室中与培训套件结合使用，通过实践加深对理论知识的理解。

主要技术指标：

频率：无

频率选件：3, 8.4, 13.6, 26.5,32,44,50 GHz 使用混频器时可达1.1THZ

分析带宽：160 MHz

带宽选件：25 MHz（标配），40 ,85,125,160MHZ

实时带宽：160MHZ

实时带宽选件：85,125,160MHZ

1 GHz 时的 DANL；-172 dBm

1 GHz 时，10 kHz 频偏处的相位噪声：-114 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声；-114 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声；-136 dBc/Hz

总体幅度精度：±0.23 dB

三阶截获（TOI），1 GHz 时：+20 dBm

1 GHz 时的三阶动态范围：116 dB

应用——通用:

89600 VSA 软件 、模拟解调 、噪声系数 、相位噪声 、脉冲 、激励响应 、MATLAB

应用——蜂窝:

GSM/EDGE 、LTE/LTE-Advanced 、NB-IoT 、W-CDMA/HSPA/HSPA+

应用——无线连通性:

Bluetooth (BR/EDR/LE4.2/5.0) 、Short Range Communications (ZigBee, Z-Wave) 、WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

应用——数字视频：无

性能水平：◆◆◇◇◇◇

标准衰减器衰减范围：70 dB

标准衰减器步进；2 dB

*** 截获概率的***信号持续时间：3.57us

信掩比 > 60 dB 时的可检测信号持续时间：5ns

无杂散动态范围：72dBc

多域带宽；160MHZ

显示视图：密度、频谱图、密度频谱图、PVT(功率随时间的变化)频谱

触发：电平 、射频猝发 、线路 、外置 、周期

使用频率模板触发的应用软件：无

2 GHz 时的 DANL，不配备前置放大器：-150 dBm/Hz

10 GHz 时的 DANL，不配备前置放大器：-147 dBm/Hz

基本选件

频率范围：

N9020B-503 10HZ~3GHZ

N9020B-508 10HZ~8GHZ

N9020B-513 10HZ~13.6GHZ

N9020B-526 10HZ~26.5GHZ

N9020B-532 10HZ~32GHZ

N9020B-544 10HZ~44GHZ

N9020B-550 10HZ~50GHZ

前置放大器：

N9020B-P03 3GHZ

N9020B-P08 8.4GHZ

N9020B-P13 13.6GHZ

N9020B-P26 26.5GHZ

N9020B-P32 32GHZ

N9020B-P44 44GHZ

N9020B-P50 50GHZ

分析带宽：

N9020B-B25 25MHZ(标配机)

N9020B-B40 40MHZ

N9020B-B85 85MHZ

N9020B-B1A 125MHZ

N9020B-B1X 160MHZ

性能选项：

N9020B-FT2 屏蔽触发器频率

N9020B-FT1 基本检测许可证

N9020B-RBE 分辨率带宽扩展

N9020B-DP2 2GB捕获存储器

N9020B-EA3 3.6GHZ电子衰减器

N9020B-FP2 快速功率,高达40MHZ带宽

N9020B-MPB 微波预选旁路

N9020B-TDS 时域扫描

N9020B-NF2 地板噪声扩展

N9020B-FSA 精细分辨率步进衰减器

N9020B-EDP 增强型显示装置

N9020B-PFR 精密频率基准

N9020B-CR3 中频输出连接器

N9020B-EMC 基本电磁兼容功能

N9020B-BBA I/O基带输入

N9020B-RT1 可用BW、基本检测许可的实时分析

应用软件：

N9063C 模拟解调测量应用软件，多点触控应用界面

N9067C 脉冲测量应用软件，多点触控应用界面

N9068C 相位噪声测量应用软件，多点触控应用界面

N9069C 噪声系数测量应用软件，多点触控应用界面

N9071C GSM/EDGE/EVO 测量应用软件，多点触控应用界面

N9073C W-CMMA/HSPA/HSPA+测量应用软件，多点触控应用界面

N9077C 802.11a/b/g/j/p/n/ac/af/ah/ax测量应用软件

N9080C LTE/LTE-Advanced FDD测量应用软件

N9082C LTE/LTE-Advanced TDD测量应用软件

N9084C 短程通信测量应用软件

N9081C 蓝牙测量应用软件

N6141C EMI测量应用软件

N9054C VMA矢量调制分析应用软件

N9020B建立在业界久经考验的X系列分析仪平台之上，通过硬件革新与软件赋能，实现了性能与效率的全面提升。

1. 巅峰的射频性能，捕捉最细微的信号真相

· 超宽频率覆盖：提供从3 Hz至26.5 GHz或50 GHz的频率范围选择，全面覆盖从音频、基带到微波的广阔领域，满足5G FR2（毫米波）前传研究、卫星通信、雷达系统等前沿应用的测试需求。

· 业界领先的相位噪声与动态范围：具备超低的相位噪声和极高的无杂散动态范围（SFDR）。这意味着它能清晰分辨极其接近的微弱信号与强干扰，精准测量高阶调制（如1024QAM）信号的误差矢量幅度（EVM），是评估发射机信号纯度和接收机灵敏度的关键。

· 最大160 MHz的分析带宽：能够一次性捕获更宽的瞬时信号，对于分析宽带信号、跳频信号或进行多载波测量至关重要，显著提高了5G NR、Wi-Fi 6E等宽带标准信号的测试效率。

2. 三重分析引擎合一，应对全场景挑战

· 高性能频谱分析：提供准确的功率、谐波、互调失真测量，是通用射频测试和EMI预兼容测试的基础。

· 强大的矢量信号分析（选配）：通过内置的89600 VSA软件或X系列应用程序，可深入解调分析复杂的数字调制信号，如5G NR、LTE-A、WLAN等，提供EVM、星座图、频谱平坦度等深度洞察。

· 实时频谱分析（选配）：具备高达160 MHz的实时带宽，能够无遗漏地捕获、显示和分析瞬态、跳变及间歇性信号，是查找难以捕捉的干扰、分析脉冲雷达信号和进行频谱监测的终极工具。

3. 智能化操作与卓越效率

· 触摸屏与直观界面：配备大型电容触摸屏，用户界面直观，支持手势操作，大大简化了复杂测量的设置流程。

· 惊人的测量速度：极快的扫描和测量速度，结合先进的触发功能，大幅缩短了设计验证和自动化生产测试的时间，提升产线吞吐量。

· 开放的软件平台：支持PathWave、MATLAB等软件生态系统，便于用户进行自定义数据分析、自动化测试系统开发和远程控制。

核心应用场景：赋能从研发到制造的完整链条

N9020B广泛应用于对信号分析有极致要求的各个阶段：

· 5G/6G及先进无线通信研发：用于基站与终端设备的发射机测试、元器件表征、协议解调与干扰分析。
