压控恒温晶振（VC-OCXO）管脚定义详解

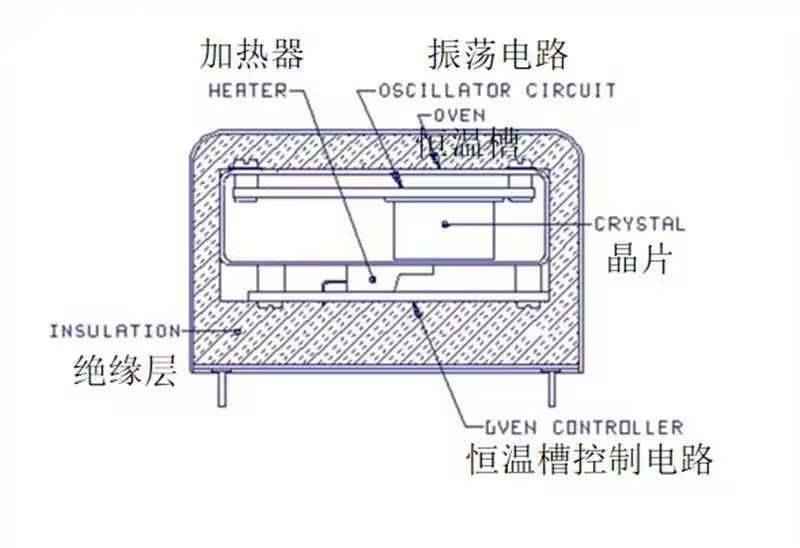

恒温晶振（Oven Controlled Crystal Oscillator，简称OCXO）是高精度频率源的核心组件，选用切型更优（如SC切、AT切高精度型）、封装应力极小的高Q值晶片，通过恒温槽的超精密控温，让晶振始终工作在零温度系数点，几乎消除温度引发的频率漂移。广泛应用于通信、导航、测试测量等对频率精度要求极高的领域。

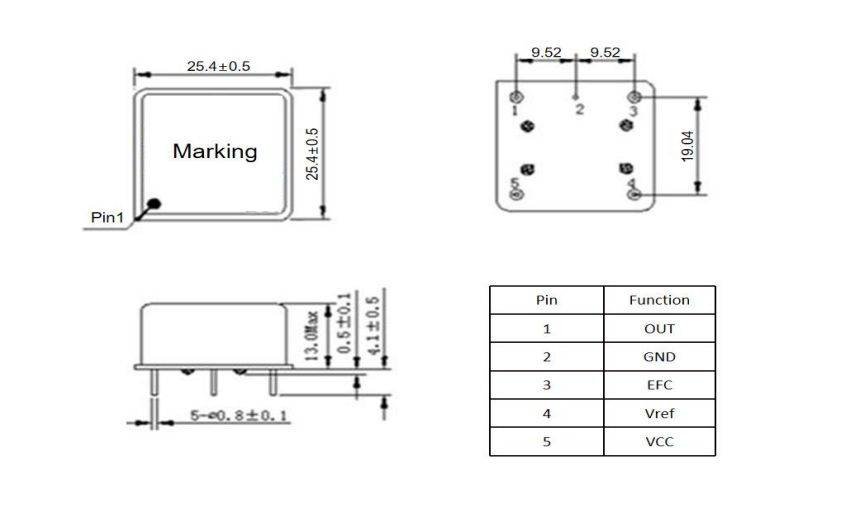

了解其管脚定义是正确应用这类器件的基础，如图是OCXO的封装与管脚位置。

- OUT（Output）：

作用：频率输出管脚，主信号输出端

常见输出类型：正弦波（用于低相位噪声场景）：方波（CMOS/LVCMOS，用于数字系统）

- GND（Ground）：

作用：是所有信号和电源的参考地。

设计要点：单点接地，地线短、粗、直，避免与大功率电流共地

- EFC（External Frequency Control）/VC（Voltage Control）：

功能：通常接收0~+5V的直流控制电压。该电压通过改变变容二极管的电容值，微调晶体的谐振频率，实现±0.1ppm到±10ppm的频率牵引范围

典型电压范围：0~5V

典型调频范围：±1ppm ~ ±5ppm（部分可达 ±10ppm）

应用：频率校准；同步锁相（PLL）；补偿老化漂移

- Vref（Reference Voltage）：

作用：OCXO 内部稳压电路向外输出的一个高精度、低噪声参考电压

典型值：2.5V,3V,5V（具体需与厂家确定）

应用：常用于压控 VC 脚的微调偏置

特点：

只能输出，不能输入（不能给 Vref 脚加电压，会烧内部基准）；

开机要等恒温稳定（未加温到位时，Vref 还没到最佳精度）；

如果是 NC，就悬空（不能接地、不能接 VCC）。

- VCC（Power Supply）：

作用：为晶振内部的恒温槽、振荡电路，缓冲放大器和稳压电路提供工作电压。

典型电压：+3.3V，+5V或+12V（以型号为准）

特点：开机瞬间加热电流大（100~300mA），稳态工作电流 50~150mA

设计要点：必须就近加去耦电容（10μF + 0.1μF），降低纹波干扰。

常见 VC‑OCXO 管脚错误与问题

把 VC 脚当电源脚接 → 电源电压超过VC脚压控范围，直接损坏内部变容管

输出长线不匹配 → 相位噪声变差、频率跳变

无滤波电源 → 频率被电源纹波调制

GND 接触不良 → 稳定度完全失效

开机未等 ALM/RDY 就使用 → 频率误差极大

1、VCC 主电源输入（+3.3V/+5V/+12V） 2、GND 接地管脚 3、EFC/VC 压控电压输入 4、OUT 主频率输出 5、Vref or NC 参考电压或者不接
