概述

 NY8A050E是以EPROM作為記憶體的 8 位元微控制器，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是遊樂器周邊等等。採用CMOS製程並同時提供客戶低成本、高性能等顯著優勢。NY8A050E核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種低記憶容量但又複雜的應用。

 在I/O的資源方面，NY8A050E有 6 根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一 個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。

 NY8A050E有一組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。

 NY8A050E採用雙時鐘機制，高速振盪或者低速振盪都由內部RC振盪輸入。在雙時鐘機制下，NY8A050E可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。

 在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8A050E進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。

功能

 寬廣的工作電壓：

• 2.0V ~ 5.5V @系統頻率≦8MHz。
• 2.2V ~ 5.5V @系統頻率＞8MHz。

 寬廣的工作温度：-40°C ~ 85°C。

 512x14 bits EPROM。

 32 bytes SRAM。

 6 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。

 PB[3:0]可選擇輸入時使用內建下拉電阻。

 PB[5:0]可選擇上拉電阻。

 PB[5:0]可選擇開漏極輸出(Open-Drain)。

 4 層程式堆棧 (Stack)。

 存取資料有直接或間接定址模式。

 一組 8 位元上數計時器(Timer0)包含可程式化的頻率預除線路。

 內建上電復位電路(POR)。

 內建低壓復位功能(LVR)。

 內建看門狗計時(WDT)，可由程式韌體控制開關。

 雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。

• 高速振盪: I_HRC (1~20MHz內部高速RC振盪)
• 低速振盪: I_LRC (內部 32KHz低速RC振盪)

 四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與 睡眠模式(Halt mode)。

 三種硬體中斷：

• Timer0 溢位中斷。
• PB 輸入狀態改變中斷。
• 外部中斷輸入。

 NY8A050E在待機模式(Standby mode)下的三種喚醒中斷：

• Timer0 溢位中斷。
• PB 輸入狀態改變中斷。
• 外部中斷輸入。

 NY8A050E在睡眠模式(Halt mode)下的二種喚醒中斷：

• PB 輸入狀態改變中斷。
• 外部中斷輸入。

NY8A050E 與 NY8A050D 的主要差異

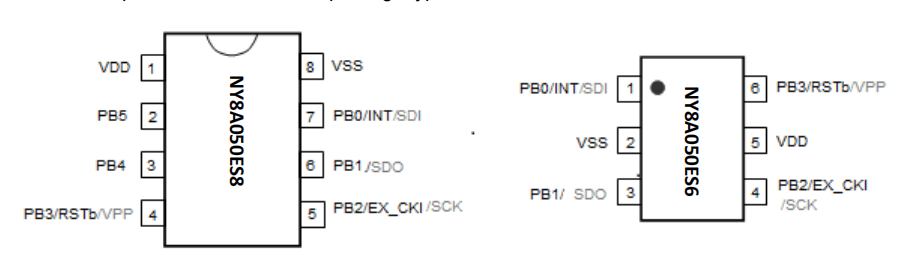

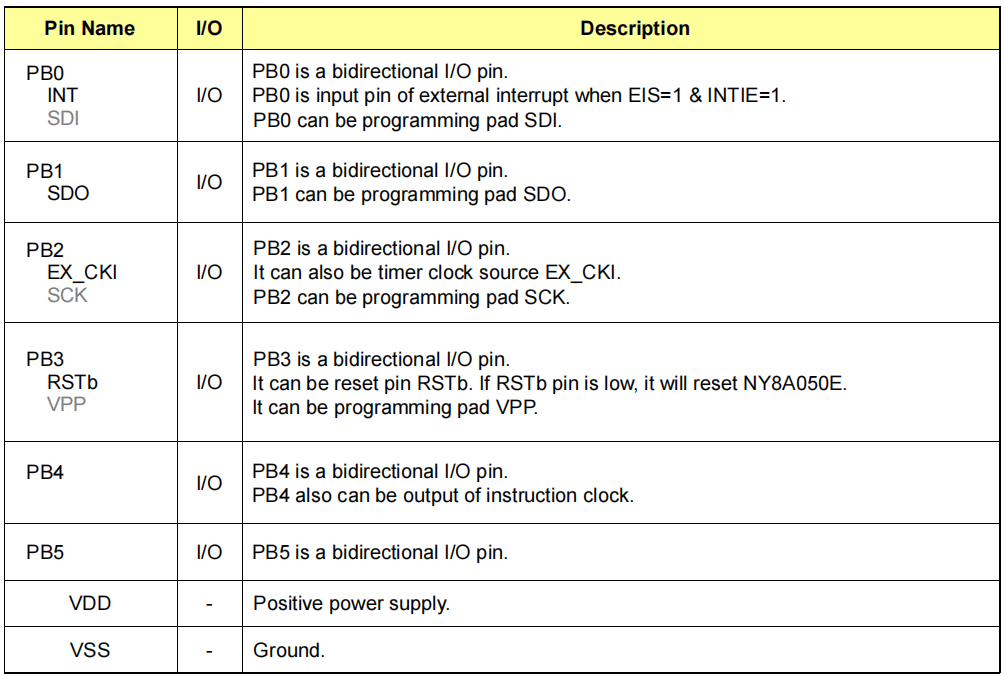

引脚配置
