HDMI高清接口ESD二极管静电保护方案
随着4K/8K超高清视频、高刷新率游戏及沉浸式影音体验的普及，HDMI（高清多媒体接口）已成为家庭娱乐、专业影音、商用显示及个人计算设备不可或缺的核心接口。其传输速率从HDMI 1.4的10.2Gbps跃升至HDMI 2.1的48Gbps，对信号完整性的要求达到了前所未有的高度。与此同时，频繁的热插拔操作和干燥环境使得HDMI端口极易遭受静电放电（ESD）的威胁，轻则导致画面闪烁、信号中断，重则永久损坏昂贵的显示芯片。因此，为HDMI接口设计一套专业、高效的ESD静电保护方案，是确保产品可靠性、通过EMC认证并赢得市场信任的关键。
HDMI接口ESD防护的核心挑战
HDMI接口的ESD防护设计并非简单地并联一个保护器件，它需要平衡三大核心矛盾：
- 超高速信号 vs. 寄生电容：HDMI的TMDS差分时钟与数据通道工作频率极高。任何并联的保护器件引入的结电容（Cj）都会与传输线阻抗形成低通滤波，导致信号边沿劣化、插入损耗增加，最终可能使信号无法通过严格的“眼图”测试。
- 多通道保护 vs. 电路板空间：一个标准的HDMI接口包含4对差分信号（3对数据+1对时钟）、DDC（显示数据通道）、CEC（消费电子控制）及+5V电源等多条线路，需要全面防护。如何在有限的接口附近布局所有保护元件，对PCB设计是一大考验。
- 强大防护能力 vs. 信号透明性：保护器件必须在纳秒级内响应高达±15kV甚至±30kV的ESD冲击，并有效钳位过压。但在正常工作时，它又必须对信号“完全透明”，不引入任何失真或直流偏置影响。
HDMI ESD保护方案选型关键参数表

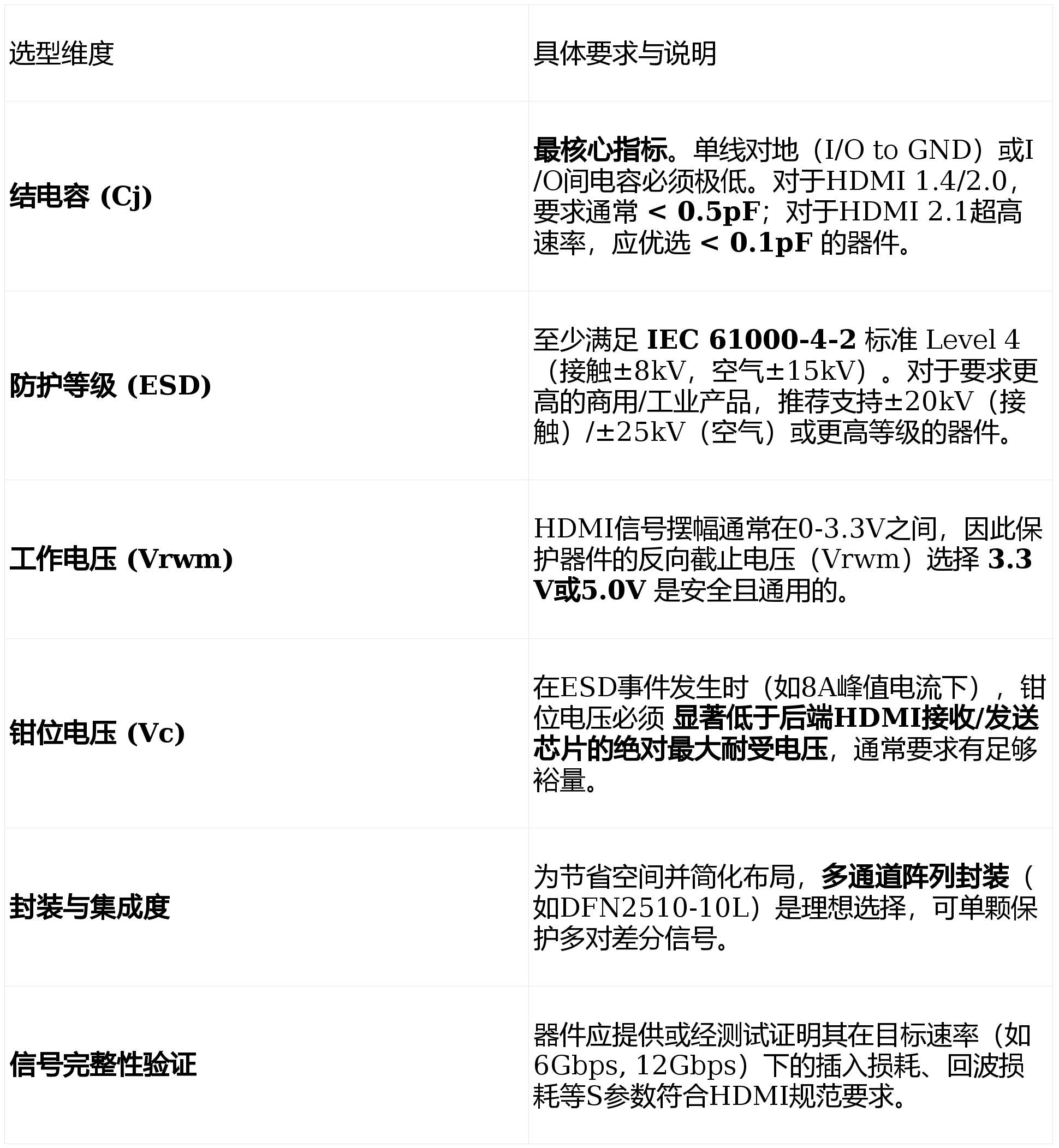

为应对上述挑战，选型时必须严格评估以下参数：
阿赛姆（ASIM）HDMI专用ESD保护方案推荐
深圳市阿赛姆电子有限公司（ASIM）作为一家集电子保护元器件自主研发、生产、销售及EMC技术支持于一体的国家级高新技术企业，深耕于电路保护领域。针对HDMI接口的高速、多通道、高可靠防护需求，ASIM提供了经过市场验证的完整解决方案。

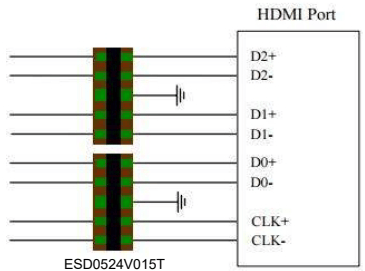

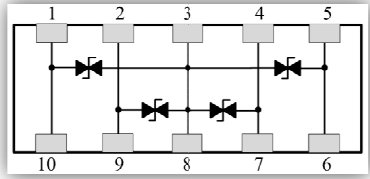

方案一：极致性能之选 —— ESD0524V015T / ESD2510U005T系列
此系列是应对HDMI 2.1等超高速应用的旗舰产品。其典型结电容仅为 0.05pF，达到了业界顶尖的超低水平，能最大程度保证高达48Gbps的信号完整性。同时，它们提供高达±20kV（接触）/±25kV（空气）的ESD防护能力，符合IEC 61000-4-2标准。适用于高端显卡、8K电视、专业视频矩阵等对性能有极致要求的产品。
方案二：高性价比均衡之选 —— ESD0524VA / ESD5Z004SR08系列

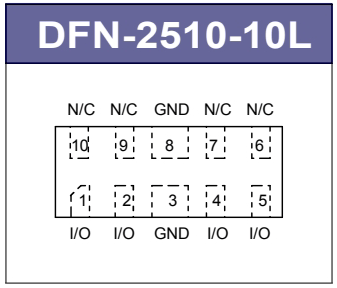

该系列在防护性能、低电容和成本之间取得了完美平衡。典型结电容约为 0.3pF ~ 0.5pF，完全满足HDMI 1.4/2.0的广泛应用需求。器件不仅提供强大的ESD防护（±15kV至±30kV），还集成了对EFT（电快速瞬变脉冲群）和浪涌（Surge）的防护能力，符合IEC 61000-4-2, -4-4, -4-5多重标准。采用DFN2510-10L等多通道封装，一颗芯片即可保护4条高速差分线，极大简化PCB布局，是机顶盒、显示器、笔记本电脑、游戏主机的理想选择。
方案三：高集成度紧凑方案 —— ESD0524PA / ESD0324HA系列 对于空间极其紧凑的设计，如超薄电视、平板电脑、视频转换器，ASIM提供了高集成度的保护阵列。这些器件内部集成了多路TVS二极管，采用微型化封装，在提供超低电容（如0.3pF~0.7pF）和±15kV~±20kV ESD防护的同时，将占板面积降至最低，助力实现产品的小型化与高可靠性。
电路设计与布局要点
选择了正确的器件后，科学的电路设计与PCB布局是方案成功的另一半：
- 位置优先：ESD保护器件必须尽可能靠近HDMI连接器的引脚放置，确保静电在侵入内部电路之前就被就近泄放到地。
- 低阻抗接地：保护器件的接地引脚应通过短而宽的走线连接到完整、坚实的接地平面（最好是HDMI屏蔽壳或接口专用地），这是泄放能量的关键路径。
- 信号路径直接：保护器件应直接并联在信号线的主干道上，避免通过过孔或长走线连接，防止引入额外电感影响钳位效果。
- 电源线防护：HDMI接口的+5V电源线同样需要保护，可选用适合电源保护的TVS二极管（如ASIM的ESD5D150TA等），其选型需根据工作电压和可能的浪涌电流确定。

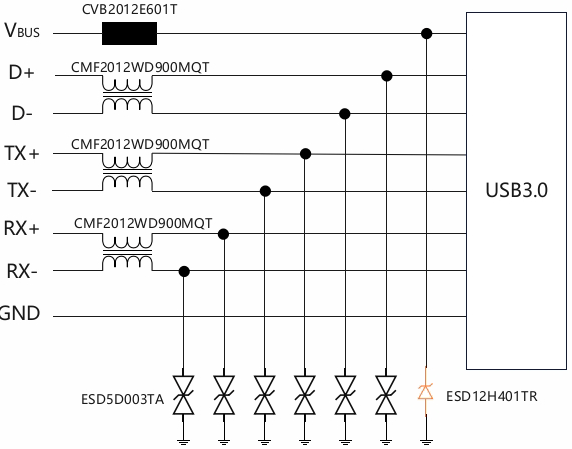

- 共模滤波辅助：在要求极高的场合，可在ESD保护器件之后、靠近芯片端串联共模滤波器（如ASIM的CMF2012WD900MQT），用于滤除共模噪声，进一步提升系统EMI/EMC性能。
结语
HDMI接口的ESD防护是一项融合了高频设计、瞬态能量管理和PCB布局艺术的系统工程。深圳市阿赛姆电子有限公司（ASIM）凭借其专业的HDMI防护器件产品线和深厚的技术支持能力，为工程师提供了从器件选型、方案设计到整改验证的全方位支持。通过采用ASIM的超低电容、高性能ESD保护方案，并遵循严谨的布局准则，可以有效保障HDMI接口在复杂电磁环境下的稳定运行，确保清晰流畅的音视频信号传输，为最终用户带来可靠无忧的高清体验。
