一、产品特点及说明

介质滤带通波器（也称陶瓷带通滤波器）的工作原理是基于材料的谐振效应和频率选择性，当输入信号的频率接近滤波器的谐振频率时，滤波器的响应将增强，使该频率范围内的信号通过；当频率偏离谐振频率时，滤波器的响应将相对减小，可滤除不需要的低频和高频信号。带通波器的主要作用是允许特定频率范围内的信号通过，同时抑制高于和低于该频率范内的信号，从而控制其它频率范围内的信号。 介质/陶瓷滤带通波器具有带宽控制能力。

介质/陶瓷带通滤波器具有频率范围广（ 300MHz ~ 10GHz）、 抑制度高、插损低、高功率、Q值高、幅频/相频特性好、信噪比高、热稳定性好、 低温度系数、 表面贴装、体积小、重量轻、 焊接方便、输入/输出50Ω阻抗匹配，易于级联使用；全温范围内性能稳定可靠，满足军用工作环境要求（-55℃～+85℃）等优势。

陶瓷/介质滤波器实物图

二、产品型号及参数

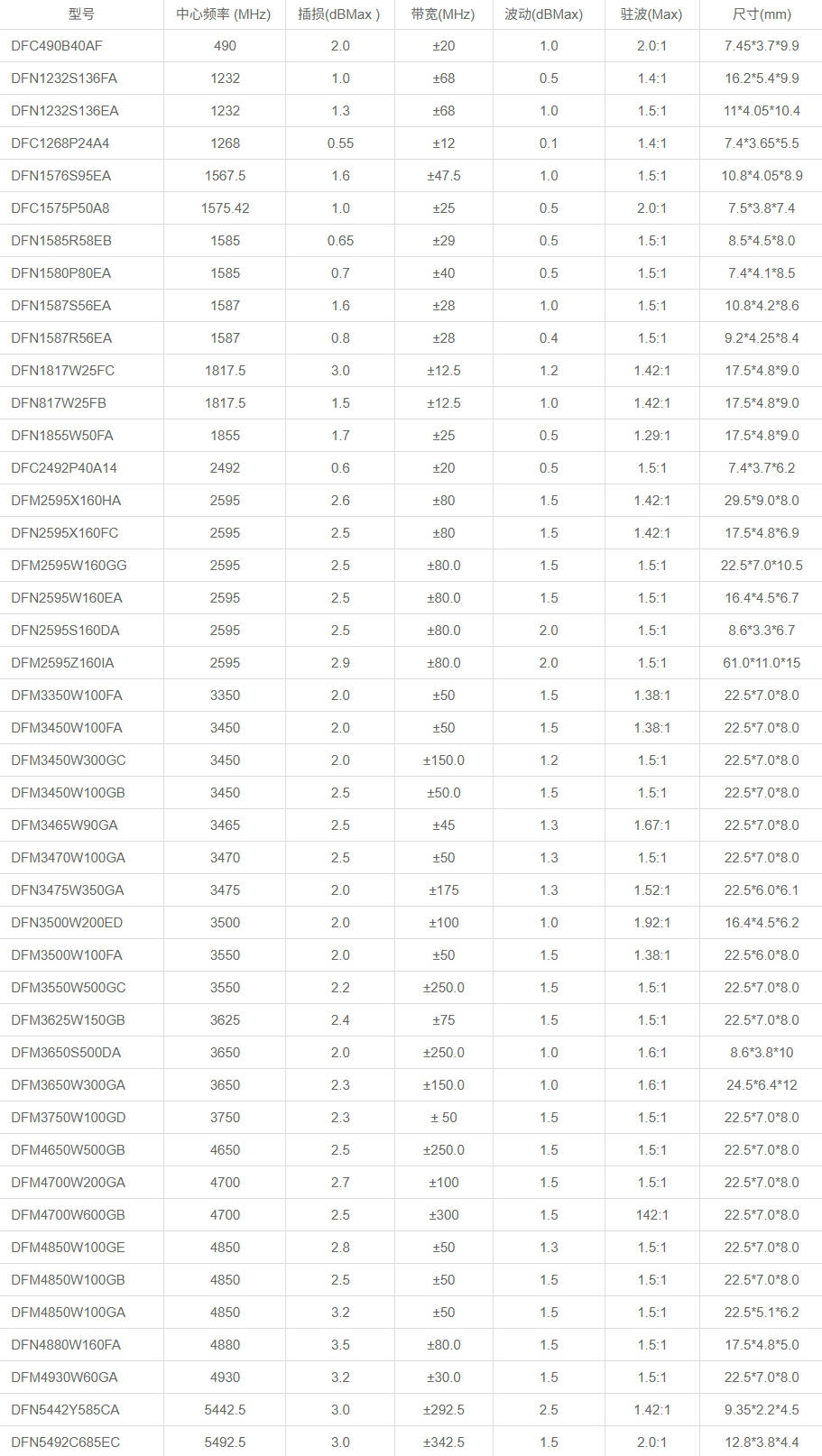

陶瓷/介质滤波器型号及主要参数

三、注意事项及用途

陶瓷带 通滤波器 广泛应用于基站、路由器、无人机、雷达、T/R组件、射频微波、Wi-Fi、直放站、移动通信领域及具有带宽控制的能力的电子产品。在使用时，要注意接地端良好接地，否则会影响带外抑制及平坦度指标，焊接时温度不能过高，时间也不能过长。若采用回流焊焊接，建议使用推荐温度，不宜用波峰焊接。产品应贮存在环境温度为-10 ℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。清洗时要禁止浸泡，建议用酒精擦试。

陶瓷带通滤波器设计灵活，可根据客户的要求来定制。先烽微波有多种尺寸的陶瓷低通滤波器（介质低通滤波器）供用户选择，可定制从300MHz 至 10GHz的陶瓷带通滤波器，陶瓷高通滤波器，陶瓷低通滤波器，陶瓷带阻滤波器 。因为微波元器件的各指标之间相互牵连，相互景响，所以用户在定制前需明确说明指标要求。产品已经制成，则无法更改。如有指标要求超过材料本身物理极限，可通f过双方协商来达到最佳指标。
