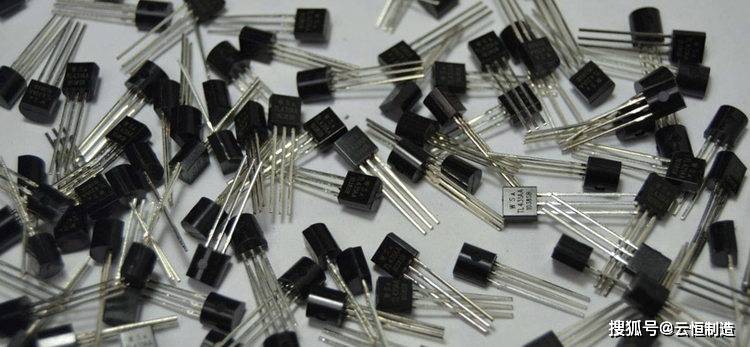

三极管是电子电路中核心的半导体器件，由发射极、基极、集电极三个电极及两个PN结组成，分为NPN和PNP两种类型，核心功能是实现电流放大、开关控制与信号调制，是各类电子设备中信号处理、功率控制的基础部件。三极管的工作稳定性直接决定电路运行可靠性，其性能发挥与PCBA制造工艺深度绑定，从选型、布局到焊接、质控，每一个环节都需严格把控，才能确保三极管在电路中稳定发挥作用，适配各类电子设备的工作需求。

三极管核心工作原理

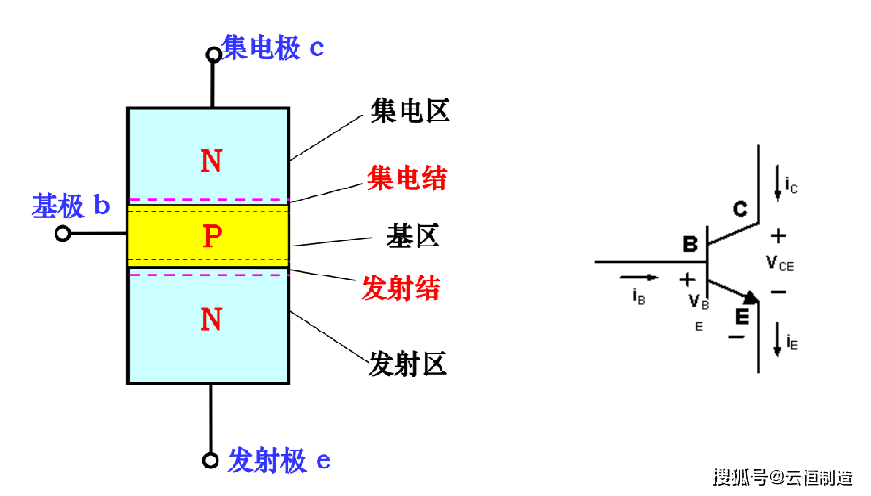

三极管的核心工作原理基于电流控制特性，通过基极电流的微小变化，控制集电极电流的较大变化，实现电流放大；同时可在截止、放大、饱和三种工作状态间切换，完成开关控制功能。当基极施加正向偏置电压、集电极施加反向偏置电压时，三极管处于放大状态，基极电流决定集电极电流的大小；当基极无电流时，三极管处于截止状态，集电极与发射极之间无电流导通；当基极电流足够大时，三极管处于饱和状态，集电极与发射极之间导通，相当于开关闭合。其工作状态由偏置电路决定，适配不同电路的功能需求。

三极管PCBA设计要点

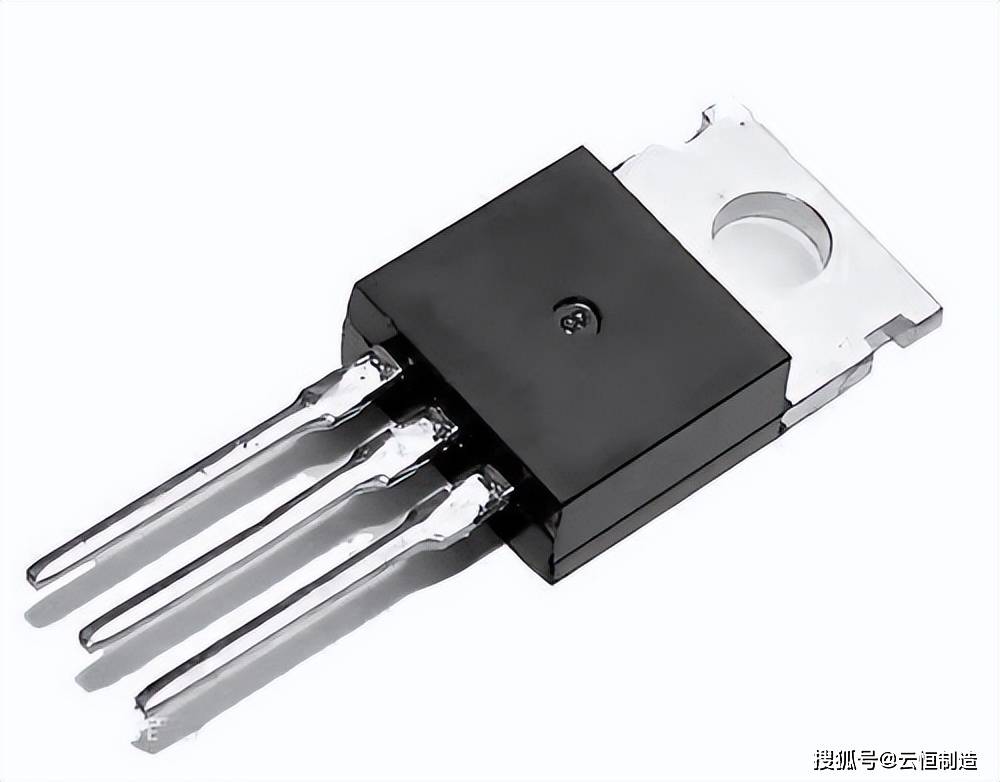

三极管PCBA设计需围绕电路功能需求，重点兼顾稳定性、抗干扰性与工艺适配性。选型时需根据电路工况，参考电流放大倍数、集电极最大电流、反向耐压值、功耗等核心参数，小信号放大电路选用小功率三极管，大功率控制电路选用大功率三极管，高频电路选用高频特性优异的三极管。布局上，功率三极管需远离热敏元件与精密器件，预留充足散热空间，必要时增设散热焊盘；布线时，三极管引脚走线需短而直，减少寄生电感与电容，避免信号干扰，同时清晰标注引脚极性，杜绝焊接时接错引脚。

三极管PCBA焊接与质控规范

三极管PCBA制造以SMT贴片工艺为主，主流焊接方式为回流焊，部分大功率插件三极管采用波峰焊。焊接时需严格控制温度曲线，避免高温冲击导致三极管封装开裂、内部芯片损坏，焊接温度与保温时间需严格遵循器件规格书。焊接后需确保焊点饱满均匀，无虚焊、假焊、连焊、偏位等缺陷，焊锡用量需精准把控，防止焊锡过多挤压器件引脚。三极管属于静电敏感器件，全生产流程需落实防静电措施，操作人员佩戴防静电装备、工位接地。焊接后通过AOI光学检测排查焊接缺陷，同时进行功能测试，验证三极管的放大、开关功能，确保其在PCBA板上稳定工作，满足电路运行要求。
