在电子电路设计中，MOS管因其高输入阻抗和低功耗特性被广泛应用，但击穿问题一直是工程师面临的棘手挑战。这种失效轻则导致电路功能异常，重则引发连锁反应损坏整个系统。理解击穿机理并采取针对性防护，是保障电路可靠性的关键环节。

电压与电流的失控：击穿的直接推手

当电源电压超过MOS管额定值时，栅极氧化层会像被高压水枪冲垮的堤坝一样发生介质击穿。这种击穿往往瞬间发生，形成不可逆的损伤。同样危险的还有过电流——就像让细水管承受消防栓的水流，金属化薄膜铝条会因过热熔断，导致栅极或源极开路。设计时需严格遵守器件规格，采用过压保护二极管和电流限制电阻等防护措施，如同为电路装上"保险阀"。

热量的隐形杀伤：温度击穿机理

高温会显著降低绝缘层的耐压能力，就像持续烘烤使玻璃变脆。当结温超过材料本征温度（如硅的1415℃熔点），局部区域会发生熔融短路。某工业电源案例显示，未配备散热片的MOS管在满载工作时，温度每分钟上升7-8℃，短短十分钟就发生热击穿。优化电路布局、选用导热性能更好的封装（如TO-220），相当于为器件安装"空调系统"。

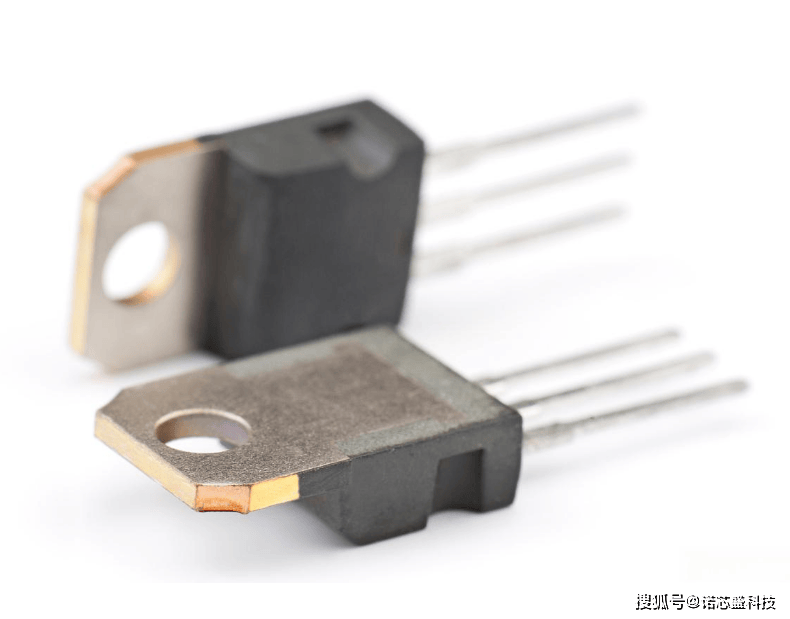

mos管击穿的原因

静电放电：看不见的电路杀手

人体行走产生的静电电压可达数千伏，而MOS管栅极氧化层厚度仅纳米级，相当于用气球抵挡针尖。静电击穿分为两种形式：电压型击穿会在氧化层形成针孔导致电极短路；功率型击穿则像微型闪电熔断内部引线。产线数据表明，未采取ESD防护的车间MOS管损坏率高达12%。使用防静电腕带、导电泡沫存储材料，相当于为器件搭建"法拉第笼"。

电磁干扰：被忽视的环境威胁

邻近高压设备产生的电磁场，可能像隐形波浪一样诱发栅极感应电压。某变电站监测设备中，距10kV线路3米内的MOS管击穿概率增加4倍。采用屏蔽罩、滤波电路等设计，如同给电路穿上"防辐射服"。

全生命周期防护策略

从选型开始就要考虑电压/电流余量，如同选择承重300公斤的支架来放置100公斤物品。生产阶段需进行高低温循环测试，模拟从北极到沙漠的极端环境。运输环节使用金属屏蔽袋包装，避免像化纤衣物摩擦产生静电。调试时采用接地烙铁，工作台铺设防静电垫，构建多重防护网络。

随着第三代半导体材料的应用，新型MOS管的抗击穿能力显著提升。但无论技术如何演进，理解这些失效机理并实施系统防护，始终是电子工程师保障电路可靠运行的基本功。正如老工程师常说的：对待MOS管要像对待精密仪器，既要用得巧，更要护得牢。
