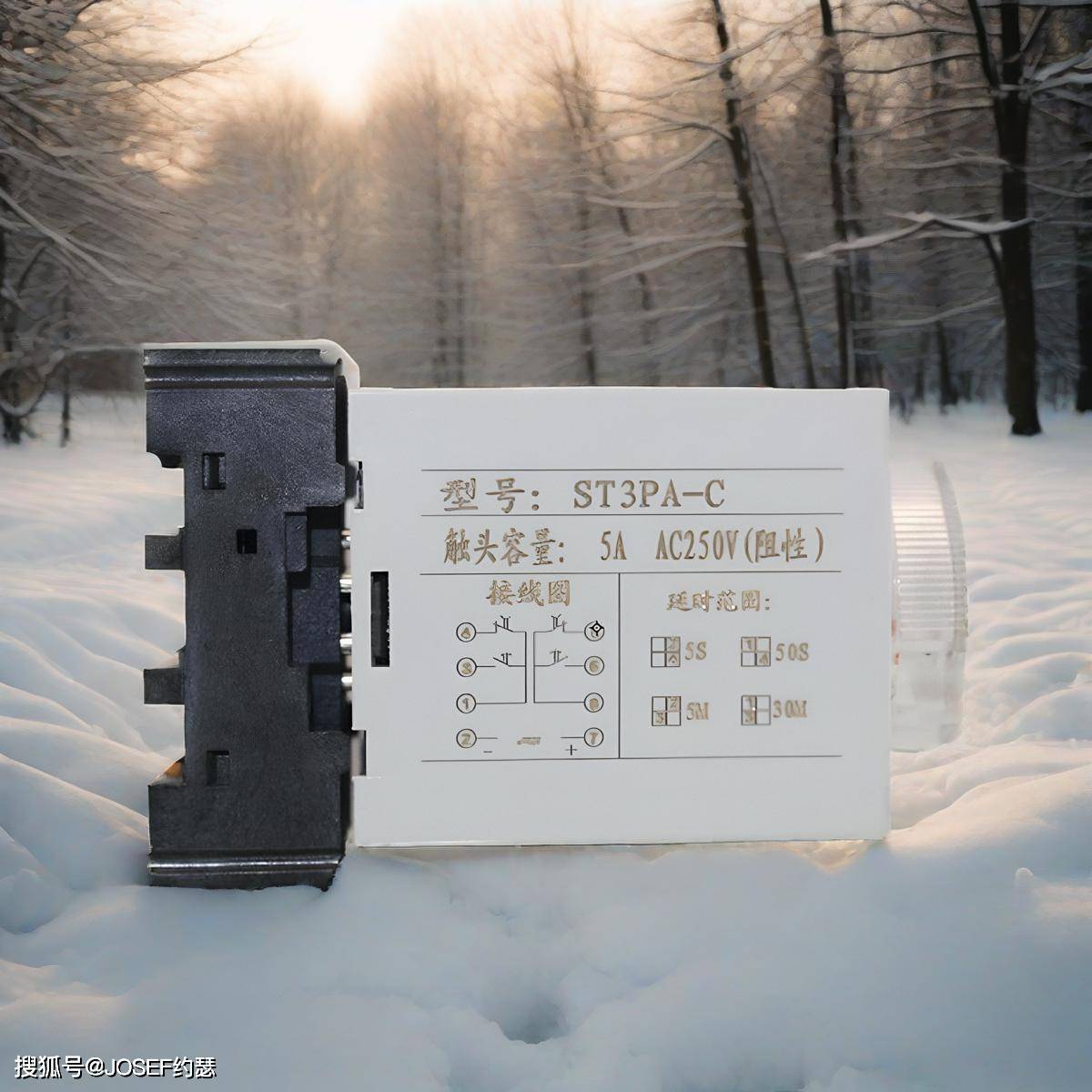

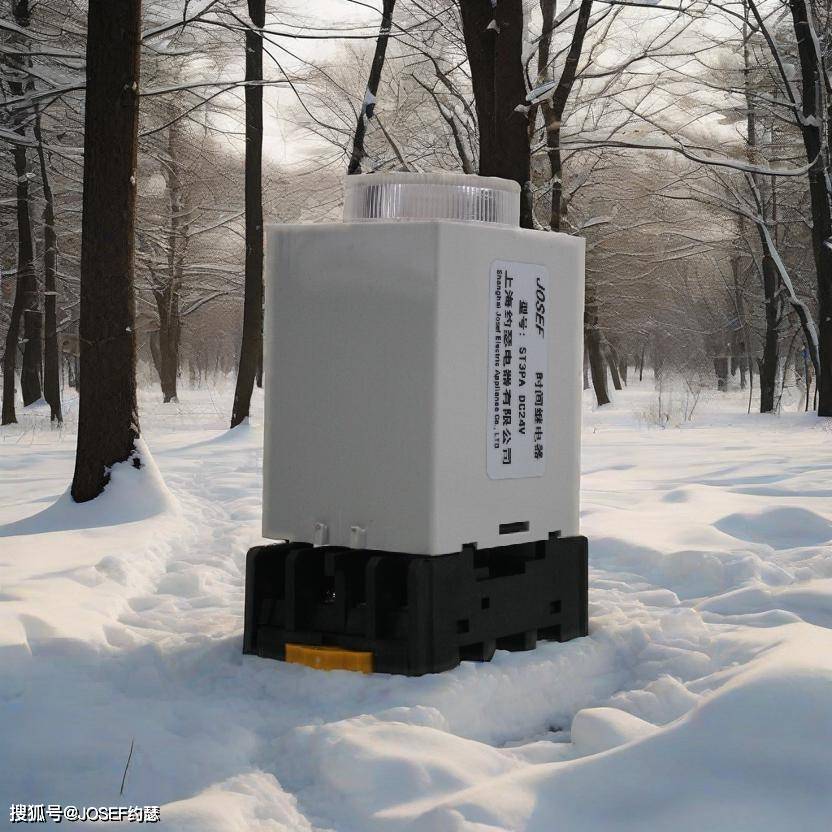

ST3PA-C时间继电器核心信息总结

一、产品定位与特点

ST3PA-C属于电子式时间继电器，采用专用集成电路设计，具备以下核心优势：

高精度与可靠性：延时精度误差小于2.5%，重复误差低，适用于需要严格时间控制的场景。

宽延时范围：提供从0.5秒至24小时的多档延时选择（如A-C档：5s/50s/5min/30min），满足不同自动化需求。

抗干扰能力强：电子式设计减少机械磨损，适应复杂电磁环境，寿命长达100万次机械操作。

体积小巧：外形尺寸为84×41×55.5mm，支持装置式或面板式安装，节省空间。

二、技术参数解析

额定电压与电流

交流（AC）：支持12V、24V、48V、110V、220V、380V、440V（50/60Hz），覆盖低压至中压范围。

直流（DC）：支持12V、24V、48V、110V，适配直流控制系统。

触点容量：AC 250V 3A（阻性负载），DC 220V 0.5A（阴性负载），可直接控制小型电机、加热器等设备。

工作模式

通电延时型：线圈通电后，触点在设定延时后动作（如延时闭合或断开），适用于电机启动保护、自动循环控制等场景。

触点配置

2组延时触点：支持延时闭合（常开）和延时断开（常闭）功能，可灵活组合实现复杂逻辑控制。

环境适应性

工作温度：-10℃至40℃（部分型号支持-5℃至+55℃），适应工业环境。

防护等级：敞开式或封闭式设计，防尘防潮，延长使用寿命。

三、典型应用场景

电机控制

星三角启动延时：通过ST3PA-C实现电机启动时的电压切换延时，减少启动电流冲击。

过载保护：延时断开触点在电机过载时切断电源，避免设备损坏。

自动化生产线

循环定时控制：配合传送带、机械臂等设备，实现物料搬运、加工的定时循环操作。

多工序协同：通过多档延时设置，协调不同工序的启动时间，提升生产效率。

照明与能源管理

智能照明控制：延时关闭路灯或景观灯，节约能源。

加热设备定时：控制电加热器的加热时间，避免过度能耗。

四、操作与维护指南

时间设置方法

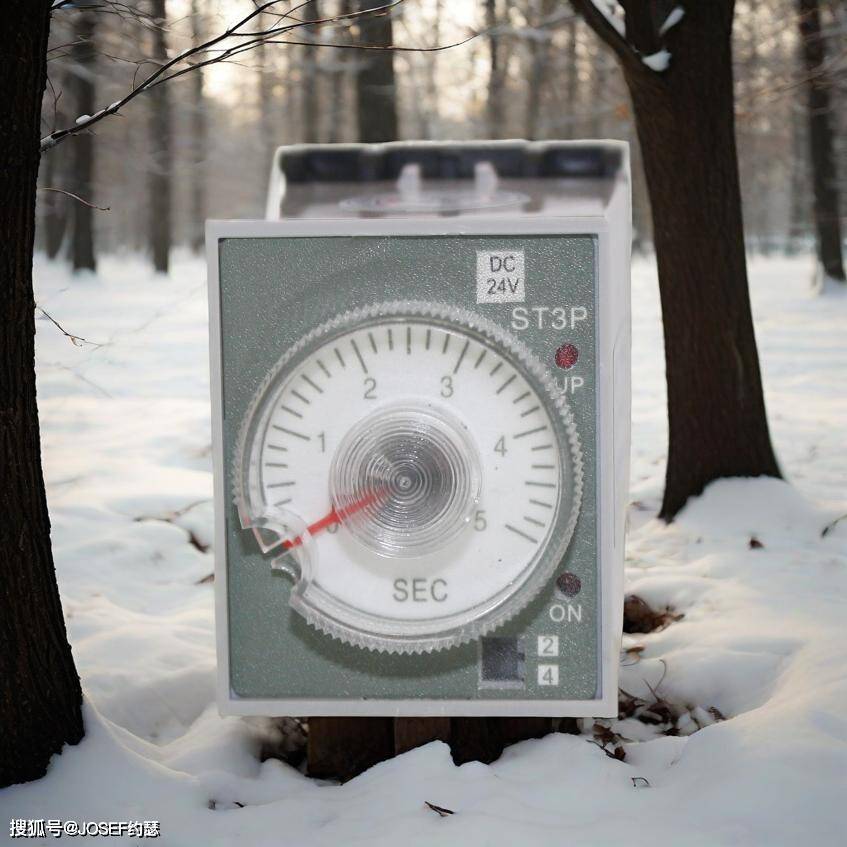

旋钮调节：通过前部旋钮直接设定延时时间，部分型号支持数字显示屏精确调整。

档位切换：如需变更延时范围（如从A-C档切换至A-D档），需卸下设定旋钮和刻度板，调整内部转换开关后重新安装。

接线注意事项

电源连接：确保线圈电压与额定电压匹配，避免过压或欠压导致误动作。

负载匹配：若负载功率超过触点容量（如AC 3A），需加装中间继电器以保护触点。

接地保护：在潮湿或易燃环境中，建议接地以防止静电积累。

故障排查

触点不动作：检查电源电压是否正常，或延时时间是否设置过短。

延时误差大：确认环境温度是否在允许范围内（避免高温导致电子元件漂移）。

机械卡滞：定期清洁触点表面，防止氧化或灰尘影响接触性能。

五、选型建议

根据延时需求选择型号：

短延时（秒级）：优先选择A-A或A-B档。

长延时（小时级）：选择A-F或A-G档。

根据负载类型选择触点容量：

阻性负载（如加热器）：AC 250V 3A足够。

感性负载（如电机）：建议降额使用或加装浪涌吸收电路。

根据安装方式选择型号：

轨道式：适合控制柜内安装，便于操作。

装置式：适合嵌入式安装，节省空间。

上海约瑟继电器事业部
