描述

L5973AD 是一款降压单片电源开关稳压器，开关电流限制为 2A，因此能够根据应用条件向负载提供超过 1.5 A 的直流电流。

输出电压可设置为 1.235 V 至 35 V。由于带有外露框架的 SO8 封装，还可以实现高电流水平，从而降低 RTHJA低至约 40 °C/W。

该器件使用内部 P 沟道 D-MOS 晶体管（典型值为 200 mΩ）作为开关元件，以避免使用自举电容器并保证高效率。

内部振荡器将开关频率固定在 500 kHz，以最大限度地减小外部元件的尺寸。

它的最小输入电压仅为 4 V，特别适用于 5 V 总线，可用于所有计算机相关应用。

具有内部频率调制的逐脉冲电流限制提供了有效的恒流短路保护。

所有功能

禁止零电流消耗

内部电流限制

防止反馈断开

同步

热关断

电压前馈

500 kHz 内部固定频率

2 A 内部开关

3.3 V / （±2 %） 参考电压

工作输入电压为 4 V 至 36 V

低压差运行：100% 占空比

零负载电流作

输出电压可在 1.235 V 至 35 V 范围内调节

规格书参数：

产品种类: 开关稳压器

RoHS:

安装风格: SMD/SMT

封装 / 箱体: HSOP-8

拓扑结构: Buck

输出电压: 1.235 V to 35 V

输出电流: 2 A

输出端数量: 1 Output

输入电压 - 最小值: 4.4 V

输入电压 - 最大值: 36 V

静态电流: 2.7 mA

开关频率: 500 kHz

最小工作温度: - 40 C

最大工作温度: + 150 C

系列: L5973AD

湿度敏感性: Yes

产品类型: Switching Voltage Regulators

工厂包装数量：2500

子类别: PMIC - Power Management ICs

类型: Step-Down Converter

单位重量: 70.600 mg

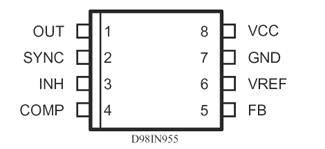

引脚图：

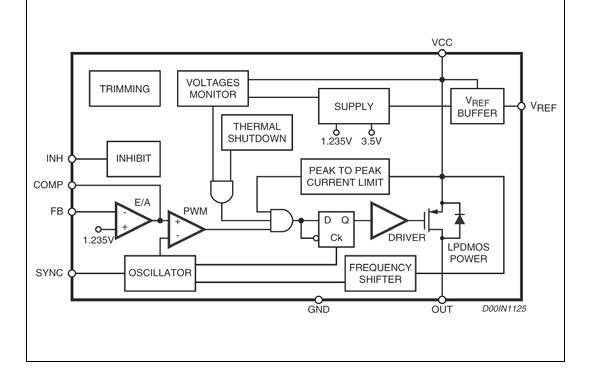

框图：
