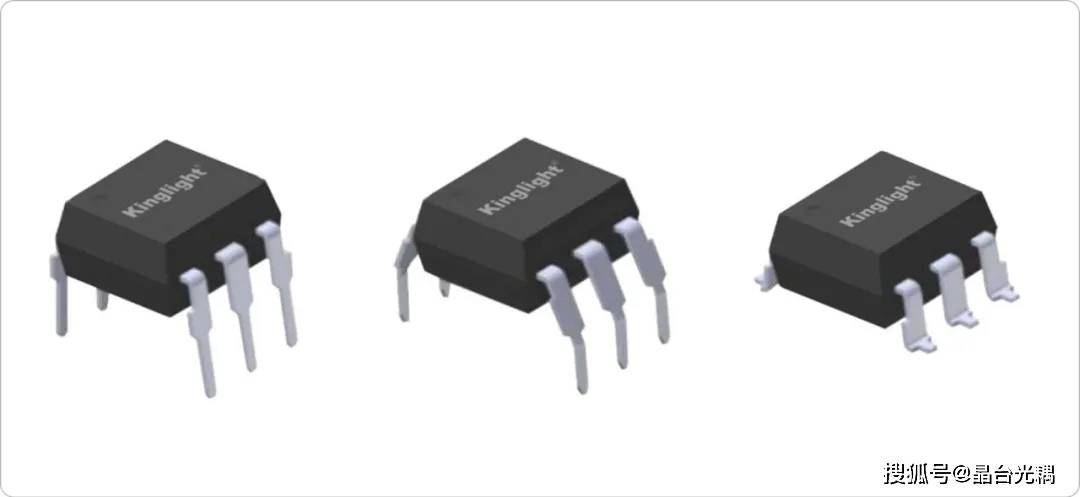

晶体管光耦的工作原理
晶体管光耦（Photo Transistor Coupler）是一种将发光器件和光敏器件组合在一起的半导体器件，用于实现电路之间的电气隔离，同时传递信号或功率。晶体管光耦的工作原理基于光电效应和半导体器件的特性。
工作原理概述

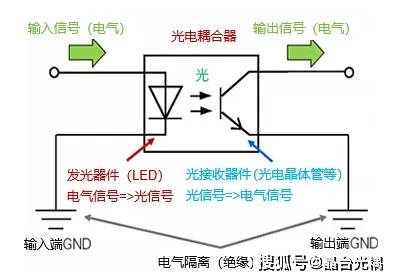

1. 发光器件：晶体管光耦通常包含一个发光二极管（LED）作为光源。当电流通过LED时，它会发出特定波长的光。
2. 光敏器件：光耦的另一侧是一个光敏器件，常见的是光电晶体管。光电晶体管的基极没有外部连接，而是通过内部的光敏区域接收光信号。
3. 光电转换：当LED发出的光照射到光电晶体管的光敏区域时，光能被转换成电能，即产生电流。这个电流会驱动光电晶体管的集电极和发射极之间的电流流动。
4. 电气隔离：LED和光电晶体管之间通过绝缘材料（通常是空气或透明塑料）隔离开来，这样即使两边的电压水平相差很大，也不会发生电气击穿，实现了电气隔离。
5. 信号传输：在输入端施加电压，使得LED发光，光线被光电晶体管接收后，晶体管的状态发生变化，从而在输出端得到相应的电信号。这样，输入信号就被转换成了光信号，再转换成输出端的电信号。

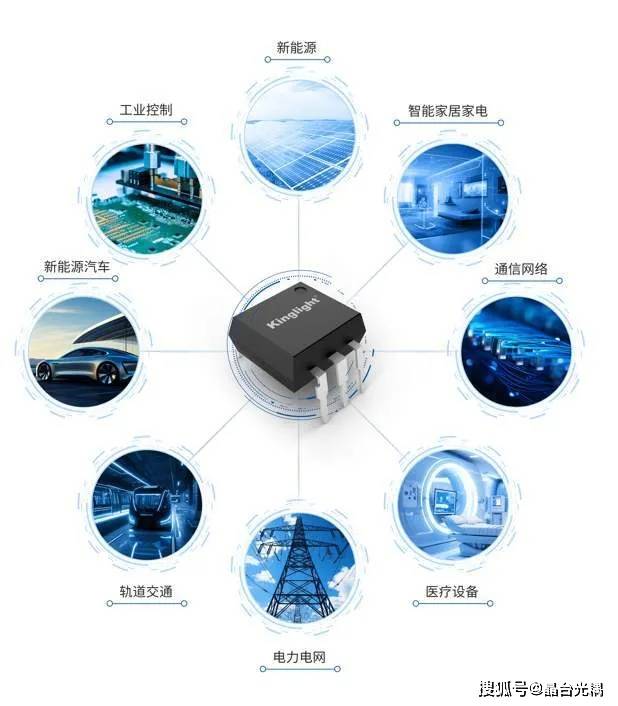

▲应用场景
晶体管光耦广泛应用于需要电气隔离的场合，如电源、工业控制、通信接口、医疗设备等。它们可以有效地隔离噪声和干扰，保护低压电路不受高压电路的影响，同时也可以防止电流回流造成的问题。
注意事项
在使用晶体管光耦时，需要注意以下几点：
- 匹配阻抗：确保输入端和输出端的阻抗匹配，以便信号能够有效地传输。
- 温度影响：光耦的性能可能会受到温度的影响，因此在设计时需要考虑温度补偿。
- 最大额定值：遵守光耦的最大额定值，如最大工作电压、电流和功率等，以免损坏器件。
晶台晶体管光耦以其独特的电气隔离特性和简单的信号传输机制，在现代电子电路设计中扮演着重要的角色。
