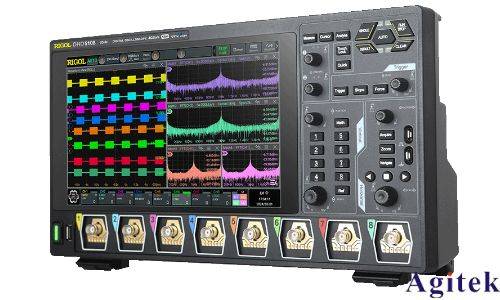

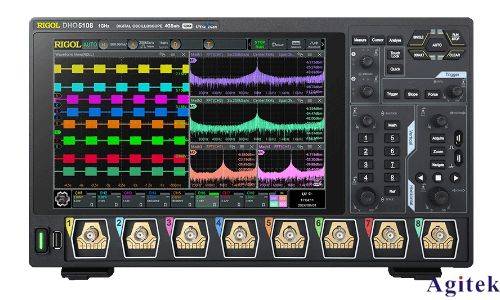

信号完整性测试是电子工程领域中确保电路系统可靠性的关键环节，尤其在高速数字信号传输、电源系统设计和复杂电子设备调试中，对测试仪器的性能要求极高。普源精电（RIGOL）推出的DHO5058示波器以其卓越的性能参数、多通道设计和智能化功能，为信号完整性测试提供了强有力的工具。本文将从技术特性、应用场景、实际表现和优势等方面，深入探讨DHO5058在信号完整性测试中的优异表现。

一、核心技术参数为信号完整性测试奠定基石

DHO5058示波器的核心参数在信号完整性测试中展现出显著优势。其具备500MHz模拟带宽和4GSa/s最大实时采样率，确保在高频信号测量中能够准确捕获信号的瞬态变化和细节。对于频率成分复杂的信号（如高速串行通信、射频前端信号），该带宽足以覆盖大部分应用场景。同时，高达500Mpts的单通道存储深度（全通道模式下为250Mpts）为长时间信号记录和分析提供了保障，避免了因数据量不足导致的细节丢失。此外，DHO5058采用12bit垂直分辨率，相较于传统8bit示波器，其量化位数提升至4096级，是后者的16倍，能够捕捉到波形中微弱的幅值变化，这对电源纹波测试、微弱信号分析至关重要。

二、多通道设计与高精度测量助力复杂系统测试

信号完整性测试往往涉及多信号源的同步分析，例如电源系统的多路供电排序测试、电机驱动中的三相功率分析。DHO5058的8通道模拟输入配置（含1个EXT扩展通道）极大提升了多信号同步采集的效率。在第三代半导体测试中，多个功率器件的同时监测需求得以满足，避免了因通道不足导致的多次测量误差。此外，示波器的时基精度±1.5ppm±1ppm/year和直流增益精确度±2%（5mV）等参数，保证了多通道间测量的一致性和准确性。其输入阻抗（1MΩ±1%或50Ω±1%）与低输入电容（19pF±3pF）设计，进一步降低了对被测信号的影响，确保测试结果的真实性。

三、高级触发与捕获功能精准定位信号异常

信号完整性问题常表现为瞬态异常（如毛刺、抖动、过冲），精准捕获这些异常是解决问题的前提。DHO5058提供了丰富的触发模式，包括边沿触发、脉冲触发、序列触发等，并支持模拟通道、数字通道及外部触发源。例如，在高速串行数据眼图测试中，利用序列触发可捕捉特定数据序列中的异常波形。其高达1,000,000wfms/s的波形捕获率（快速录制模式下），配合硬件实时波形录制功能，可连续捕获并存储百万帧波形，通过回放和分析功能快速定位故障点。这一特性在排查间歇性信号问题时尤为关键，避免了因触发条件设置不当导致的漏捕现象。

四、智能化分析与数据处理提升测试效率

DHO5058内置的多种自动测量功能（如峰值、频率、功率谱分析）和数学运算模块，大幅简化了信号完整性分析流程。例如，在电源纹波测试中，用户可直接调用纹波测量功能，自动计算峰峰值、均方根值等关键指标。高分辨率模式下达16bit的垂直分辨率，结合200,000wfms/s的向量模式捕获率，使得频谱分析具备更高的精度。此外，示波器支持USB、LAN、SD卡等多种数据导出方式，便于将长时间采集的数据传输至PC进行深入分析，或与团队共享测试结果。这些功能不仅提升了单次测试的效率，也为后续的故障诊断和优化提供了数据支撑。

五、应用场景：从电源设计到嵌入式系统的全面覆盖

DHO5058在信号完整性测试中的表现，使其在多个领域具备广泛的应用价值：

1. 电源系统测试：多通道配置支持电源排序测试，确保上电时序符合设计要求；高带宽与分辨率捕捉开关电源中的高频噪声与纹波，辅助优化EMI性能。

2. 高速数字信号分析：在DDR、PCIe等高速接口设计中，利用其高采样率与触发功能分析信号抖动、眼图质量，确保数据传输稳定性。

3. 电机与功率半导体测试：通过多通道同步测量三相电压/电流波形，结合频谱分析功能诊断电机驱动中的谐波问题，评估功率器件的开关特性。

4. 医疗设备信号验证：在医疗电子领域，其高精度测量能力可检测微弱生理信号（如ECG、脑电波）中的干扰，确保设备的安全性与可靠性。

六、设计细节与附加功能增强用户体验

DHO5058的紧凑设计（体积：335mm×235mm×154mm，5U机架高度）便于嵌入系统集成或实验室桌面使用，减少空间占用。支持电池包供电的特性，使其在户外测试、车载电子调试等无市电场景中具备灵活性，同时避免电网干扰对测试结果的影响。新增的蓝牙和WIFI无线连接功能，进一步简化了测试环境布置，通过无线控制实现远程监测与数据共享，提升了工程师的操作便捷性。

七、总结：信号完整性测试的可靠伙伴

综合来看，普源DHO5058示波器凭借其高性能参数、多通道密度、智能化分析功能和人性化设计，在信号完整性测试中展现了全面且深入的应用能力。无论是高频信号的精准捕获、多通道系统的同步分析，还是复杂波形的快速诊断，其均能为工程师提供可靠的测试数据与高效的工具支持。在追求技术创新的当下，DHO5058不仅解决了传统示波器在信号完整性测试中的局限，更以其实用性和前瞻性，成为电子设计验证与故障排查中的不可或缺的利器。

随着电子系统向更高速度、更低功耗、更复杂架构的方向发展，信号完整性测试的重要性日益凸显。普源DHO5058以其卓越的性能和全面的功能，为工程师应对这一挑战提供了坚实的保障，助力技术创新与产品可靠性的提升。
