在电子电路设计中，MOS管因其高效率、低功耗和快速切换的特性，成为开关应用的首选元件之一。然而，若连接方法不当，不仅无法发挥其优势，还可能导致器件损坏或电路失效。本文将系统解析MOS管作为开关时的核心连接方法，结合典型场景与常见误区，帮助工程师避开设计陷阱。

NMOS与PMOS：两种管子的角色分工

MOS管分为NMOS和PMOS两种类型，它们的连接逻辑截然不同。NMOS如同一个“地面守卫”，通常用于控制负极（地线）的通断。当栅极（G）电压高于源极（S）一定阈值（Vgs(th)）时，电流才能从漏极（D）流向源极（S）。例如，在低侧开关电路中，NMOS的源极直接接地，栅极只需3.3V或5V逻辑电平即可导通，此时负载连接在电源与漏极之间。

而PMOS更像“电源闸门”，适合控制正极电压的通断。其导通条件是栅极电压低于源极，因此在高侧开关电路中，PMOS的源极接电源正极，负载则位于漏极与地之间。若用3.3V信号控制12V电源的PMOS，需确保栅极电压比源极低足够幅度，否则会出现“打不开”的情况。

关键参数：不只是电压与电流

许多设计者仅关注导通电阻（Rds(on)）或最大电流，实则栅极驱动电压（Vgs）才是命门。以NMOS为例，若负载接在源极（如左图电路），源极电压会随电流升高，导致实际Vgs不足，MOS管进入“半导通”状态，发热剧增甚至烧毁。这好比试图用生锈的闸门挡洪水，既关不严又易被冲垮。

另一个常被忽视的参数是米勒电容（Cgd）。高频切换时，电容充放电会延缓开关速度，产生瞬时功耗。解决方案是采用低阻抗驱动电路，例如用图腾柱结构快速充放电，就像用高压水枪冲洗黏附的泥沙，迅速完成状态切换。

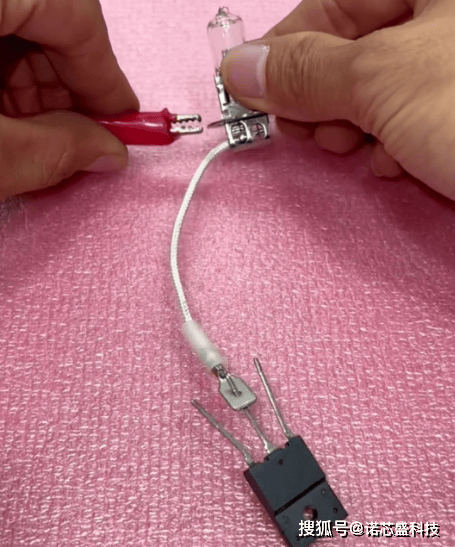

诺芯盛@mos管用作开关时的连接方法

实战电路：从错误中学习正确接法

某电源设计中，工程师试图用3.3V信号控制NMOS导通12V负载，却发现MOS管毫无反应。问题根源在于栅极电压参考点错误：当源极接负载且未接地时，实际Vgs=3.3V-12V=-8.7V，远低于阈值。修正方法是将负载移至漏极，源极接地，使Vgs=3.3V-0V=3.3V，满足导通条件。

对于PMOS的高侧控制，若直接用单片机IO口驱动，可能因电压不足导致导通不良。此时可添加电平转换电路或NPN三极管预驱动，如同在闸门前加装杠杆，用微小力量撬动重闸。

保护措施：给MOS管穿上铠甲

开关感性负载（如电机）时，漏极的瞬时高压可能击穿MOS管。并联续流二极管可泄放反向电动势，类似为洪水开辟泄洪通道。此外，栅极串联电阻（10-100Ω）能抑制振荡，但阻值过大会降低开关速度，需在稳定性和效率间权衡。

热设计同样重要。大电流下即便Rds(on)仅几毫欧，功耗仍可能超限。例如20A电流通过2mΩ的MOS管，发热功率达0.8W，需配合散热片或强制风冷，如同给奔跑的马拉松选手及时补水降温。

选型指南：匹配场景的精准选择

低压场景（如5V电源切换）可选用逻辑电平MOS（Vgs(th)<2V），而高压应用（如48V系统）需关注Vds耐压值。对于高频开关电源，优先选择低Qg（栅极电荷）型号以减少驱动损耗。若空间受限，DFN封装的散热焊盘设计能提升热传导效率。

最后需注意，PMOS的导通电阻通常高于NMOS，故大电流路径中尽量采用NMOS+驱动IC的组合，既降低成本又提升性能。这如同在物流中心安排不同载重的卡车，轻重货物各司其职。

理解MOS管的连接逻辑后，设计者能像指挥家掌控乐团般精准调度电流。从选型到布局，每一步都需兼顾电气特性和物理限制，方能在效率与可靠性间奏响完美乐章。
