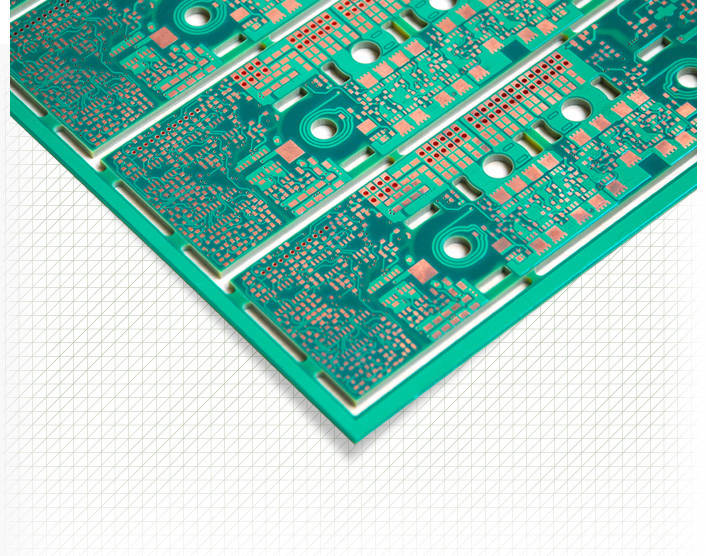

薄板 PCB（通常指厚度≤1.0mm 的 PCB）凭借轻薄化优势，在消费电子、可穿戴设备等领域需求激增，但制造工艺的复杂性远超厚板。PCB 四层板厂家的数据显示，0.8mm 四层板的制造成本（每平方米）比 1.6mm 板高 20%，但能为终端产品减重 30%，这种 “成本换性能” 的平衡正是其技术价值所在。工程师需掌握薄板的制造工艺难点与应用边界，才能充分发挥其优势。

薄板 PCB 的制造工艺难点与突破方案

薄板的物理特性给制造环节带来多重挑战，PCB 四层板厂家的实践揭示核心突破点：

基材处理的 “防变形” 控制。0.8mm 四层板的基材（FR-4）厚度仅 0.6mm（含铜箔），裁剪时易因应力释放产生翘曲（翘曲度＞0.5% 即为不良）。PCB 四层板厂家采用 “低温预烘” 工艺（80℃/2 小时），使基材内应力释放 60%，裁剪后的翘曲度从 1.2% 降至 0.3%。层压工序则创新采用 “软压合” 技术（压力从 1.5MPa 降至 1.0MPa，温度梯度 5℃/min），避免基材过度压缩导致的厚度不均（偏差从 ±0.08mm 缩至 ±0.05mm）。

细线路加工的 “精度保持”。0.1mm 线宽在 0.8mm 板上的加工难度（线宽偏差 ±0.01mm）比 1.6mm 板（±0.015mm）高 33%，因薄板的基材刚性不足，曝光时易产生微小位移。PCB 四层板厂家通过 “真空吸附曝光台”（吸附力 50kPa）将薄板平整度控制在 0.02mm/m 以内，配合高精度激光定位（±2μm），使线宽偏差稳定在 ±0.008mm。蚀刻工序采用 “低浓度蚀刻液”（Cu²+ 浓度 80g/L，传统 120g/L）和 “慢蚀刻”（速度 1.5m/min，传统 2m/min），避免薄板因蚀刻力过大产生卷曲，线宽均匀性提升 40%。

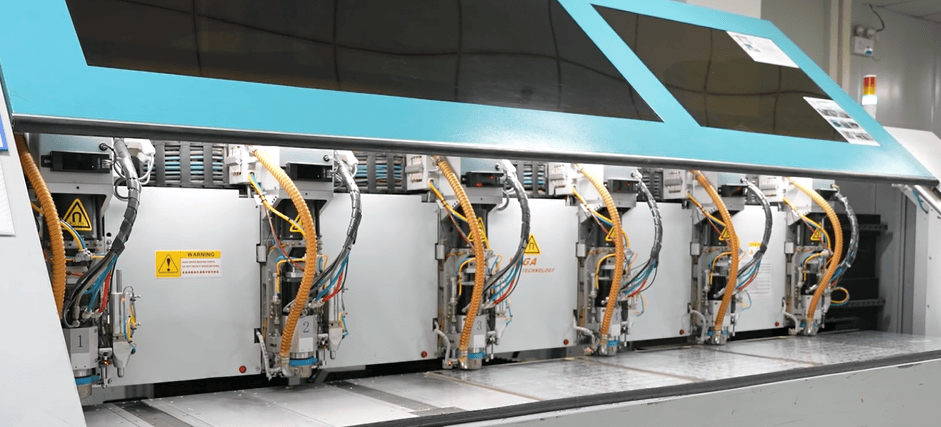

钻孔与成型的 “边缘质量”。0.3mm 孔径在 0.8mm 板上的钻孔毛刺（＞0.03mm）会导致后续装配干涉，PCB 四层板厂家采用 “阶梯转速” 钻孔（入口 50000rpm，出口 30000rpm），配合金刚石涂层钻头，毛刺长度从 0.05mm 降至 0.01mm。外形成型则用 “激光切割 + 边缘研磨” 替代传统铣刀加工，使 0.8mm 板的边缘粗糙度（Ra 0.8μm）比铣切（Ra 3.2μm）低 75%，有效解决了薄板易因边缘毛刺产生的断裂问题（断裂率从 2% 降至 0.3%）。

薄板 PCB 的关键性能保障措施

薄板的机械与电气性能需针对性设计，PCB 四层板厂家的测试数据验证了核心方案：

机械强度的 “补强设计”。0.8mm 四层板的抗弯强度（150MPa）仅为 1.6mm 板（250MPa）的 60%，需通过结构优化弥补。PCB 四层板厂家在板边缘增加 0.2mm 厚的 “加强边框”（宽度 1mm），使整体抗弯强度提升至 180MPa，同时在安装孔周围采用 “铜环补强”（直径 3mm，铜厚 2oz），解决螺丝锁紧时的基材开裂问题（开裂率从 3% 降至 0.5%）。

电气性能的 “适配性优化”。0.8mm 四层板的信号层与接地层间距（0.1mm）比 1.6mm 板（0.15mm）小 33%，50Ω 阻抗线宽需从 0.15mm 缩至 0.12mm，对加工精度要求更高。PCB 四层板厂家通过 “阻抗预补偿” 设计（线宽预设 0.115mm，预留蚀刻膨胀量 0.005mm），使批量产品的阻抗偏差控制在 ±1Ω（1.6mm 板为 ±2Ω）。高频信号（5GHz）测试显示，0.8mm 板的传输损耗（0.5dB/cm）比 1.6mm 板（0.7dB/cm）低 28%，这源于薄板的介质厚度更薄，高频信号的辐射损耗更小，适合毫米波通信场景。

薄板制造的批量生产注意事项

工艺能力确认。选择 PCB 四层板厂家时，需核查其薄板加工资质：0.8mm 板的线宽精度（±0.01mm）、翘曲度（＜0.5%）、厚度偏差（±0.05mm），某厂商因未确认，批量生产时 0.8mm 板的厚度超差（达 0.9mm），导致 20% 产品装配卡滞。

设计协同优化。薄板设计需与 PCB 厂家协同：安装孔直径不宜过大（≤3mm），避免边缘强度不足；线路布局远离板边缘（≥0.5mm），减少加工时的机械应力影响。某平板 PCB 通过此优化，边缘线路的断线率从 3% 降至 0.5%。

薄板 PCB 的制造是 “工艺精度” 与 “应用需求” 的精准匹配，其技术价值在于为受限空间提供高性能解决方案。PCB 四层板厂家的实践证明，0.8-1.0mm 薄板在多数场景中能平衡成本与性能，而 0.6mm 以下则适合极端轻薄需求。
